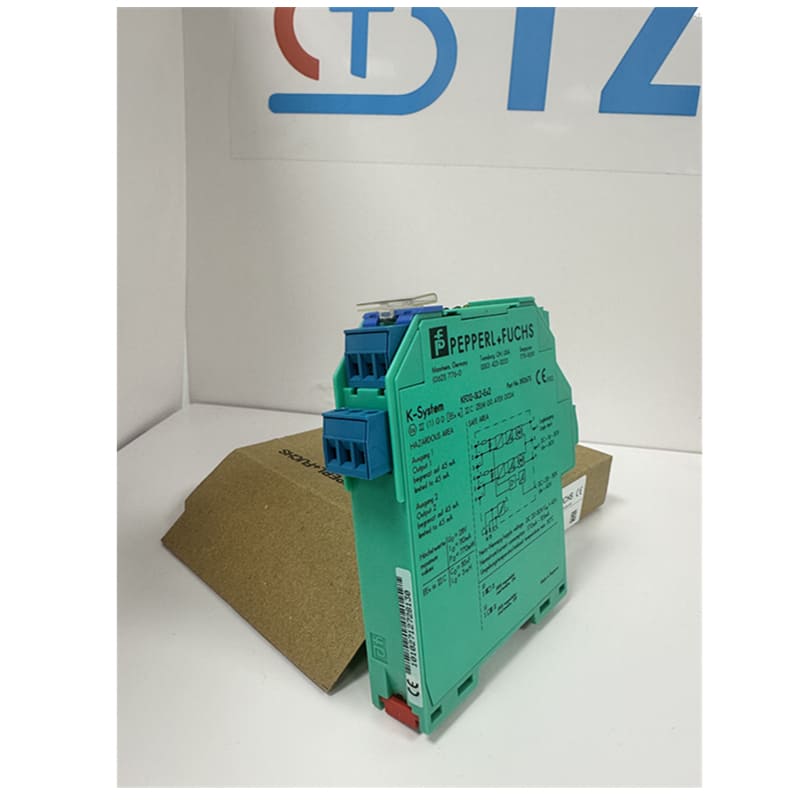

KFD2-SL2-Ex2 Pepperl Fuchs SOLENOID VALF SÜRÜCÜSÜ İÇİN İZOLASYON BARİYERİ

Ürün parametreleri

Güç kaynağı: Anma gerilimi 20... 30 V DC (Power Rail veya terminal tarafından çalıştırılır), güç dağılımı ≤ 1,5 W, maksimum güç tüketimi ≤ 2 W, dalgalanma ≤ 50 µA rms.

Giriş (kontrol tarafı): 1+ ve 2- terminallerini bağlayın; 4+, 5-, giriş tipi polar olmayan mantık girişi (yüksek seviye ≥ 10 V DC, düşük seviye ≤ 2 V DC), yük ≥ 100 kΩ, tepki süresi < 10 ms.

Çıkış (saha tarafı): 7+ ve 8-; 10+, 11- terminallerini bağlayın, çıkış voltajı 11,7V DC, maksimum akım 45 mA, yük 0... 300 Ω (solenoid valf direnci dahil), aşırı yük koruması, tepki süresi < 10 ms.

Performans göstergeleri: 10Hz'e kadar anahtarlama frekansı, LFD açık devre/kısa devre arızalarını algılar, LED arıza durumunu gösterir, yüksek hassasiyet, SIL 2 uygulamalarını destekler.

Yalıtım ve Güvenlik: Giriş/çıkış ve giriş/güç kaynağı içsel olarak güvenli bir şekilde yalıtılmıştır (tepe gerilimi 375 V), çıkış/güç kaynağı işlevsel olarak yalıtılmıştır (50 V AC), koruma sınıfı IP20'dir, SIL 2 (IEC/EN 61508) ile uyumludur ve elektromanyetik uyumluluk EN 61326-1:2013 ile uyumludur.

Sertifikalar: CE, ATEX (II (1)G [Ex ia Ga] IIC, vb.), IECEx, cULus, patlama parametreleri Uo = 11,7V, Io = 45mA, Po = 0,26W, Um = 250V.

Mekanik parametreler: Boyutlar 20 x 124 x 115 mm, ağırlık yaklaşık 150 g, 35 mm DIN rayına monte edilmiş, vidalı terminal bağlantısı, ortam sıcaklığı -20... 60 °C.

İşlev

Güvenli alandan gelen polar olmayan mantık giriş sinyalini izole edin ve tehlikeli alan için bir akım çıkışına dönüştürün; bu, 2 kanallı bir solenoid valfi veya gösterge ışığını çalıştırmak için kullanılır.

Hat arıza tespitini (LFD) destekler, açık devreleri veya kısa devreleri otomatik olarak belirler ve bunları kolay arıza teşhisi için LED gösterge ışıkları aracılığıyla görüntüler.

11.7V DC çıkış, 45mA'e kadar akım sağlar ve Power Rail sistem entegrasyonunu ve SIL 2 fonksiyonel güvenliğini destekler.

İçsel olarak güvenli tasarım, hızlı tepki (< 10ms), yeşil LED (normal güç kaynağı) ve kırmızı LED (arıza) ile donatılmıştır.

Montajı ve bakımı kolaydır, DIN raylarıyla uyumludur ve anahtar sinyallerinin izole iletimi için uygundur.

Uygulama senaryoları

KFD2-SL2-Ex2, petrokimya, ilaç, madencilik ve petrol rafinerisi gibi endüstrilerde proses otomasyonunda yaygın olarak kullanılır ve Bölge 0/1/2 veya Bölüm 1/2'deki patlayıcı tehlikeli alanlar için uygundur. Tehlikeli alanlarda solenoid vanaları, pnömatik aktüatörleri veya gösterge ışıklarını kontrol etmek için kullanılır ve güvenli alanlardaki (PLCS veya DCS gibi) kontrol sistemleri tarafından mantıksal sinyallerin güvenilir bir şekilde iletilmesini sağlarken, arıza tespiti ve SIL 2 güvenlik uygulamalarını destekler. Ekipman, ATEX, IECEx ve cULus sertifikalarına uygundur ve yüksek güvenlik ve hassas kontrol gerektiren endüstriyel proses sistemleri için uygundur.
