  • CompactLogix 1769 Sistem Referansı: İşlemciler, Giriş/Çıkış, Güç Kaynakları, Piller ve Yedek Parçalar
    CompactLogix 1769 Sistem Referansı: İşlemciler, Giriş/Çıkış, Güç Kaynakları, Piller ve Yedek Parçalar Sep 07, 2026
     CompactLogix 1769 platformu şudur: Rockwell Otomasyonun modüler kompakt kontrolör ailesi. Bir 1769 sistemi, bir kontrolör, 1769 I/O modülü ve bir 1769 sistem güç kaynağının tek bir arka panele monte edilmesiyle oluşur. Bu platformu iki kontrolör nesli kullanır: CompactLogix 5370 ailesi (mevcut) ve daha eski 1769-L3x/L4x nesli. Her iki nesil de aynı 1769 I/O modüllerini, güç kaynaklarını ve uç kapaklarını kullanır. Bu referans, kontrolörleri, I/O'yu, gücü, pili, kablolamayı ve 2026'da stokta bulundurulması gereken yedek parçaları kapsar. Platforma genel bakış 1769 platformu, sahada kendini kanıtlamış bir tasarımdır. Temel bilgiler:· Kontrol ünitesi kasanın sol ucuna monte edilir.· Giriş/çıkış modülleri, kontrol ünitesinin sağ tarafına, aynı arka panele monte edilir.· Her şasinin sağ ucunda 1769-ECR kodlu bir kapak bulunur.· 1769-ECL sol uç kapağı, yalnızca giriş/çıkış (I/O) genişletme şasisinin sol tarafını sonlandırır.· Sistem güç kaynağı arka panele güç sağlar.· Programlama RSLogix 5000 veya Studio 5000 kullanılarak yapılır.· Platform olgunlaşmış durumda ve Rockwell 2026'da hala bu platformu satıyor.1769 donanımı, dünya çapında makine kontrolü, paketleme ve kızaklı uygulamalarda yaygın olarak kullanılmaktadır. Orta Doğu, Amerika ve Avrupa'daki alıcılar bu platformu kullanmaktadır. Yedek parçaları geniş çapta mevcuttur. Kontrolcüler: CompactLogix 5370 ailesi 5370 ailesi, mevcut 1769 kontrol ünitesi serisidir. Katalog numaraları sabit bir adlandırma kuralına uymaktadır.Adlandırma kuralı· E = gömülü EtherNet/IP bağlantı noktası· R = RS-232 seri portu· M = gömülü hareket kontrolü· NSE = seri port yokKatman, numarada kodlanmıştır. L16 ve L18, gömülü G/Ç'ye sahip kompakt kontrolörlerdir. L24 ve L27, daha fazla noktaya sahip gömülü G/Ç kontrolörleridir. L30, L33, L36, L37 ve L38, gömülü G/Ç'si olmayan raf tipi kontrolörlerdir. Tireden sonraki sonek, gömülü G/Ç karışımını kodlar. BB1B, 8 dijital giriş ve 6 dijital çıkış anlamına gelir. QB1B, 16 dijital giriş ve 10 dijital çıkış anlamına gelir. QBFC1B, 16 giriş/10 çıkış tabanına 4 analog giriş ve 2 analog çıkış ekler.CompactLogix 5370 kontrol ünitesi tablosuKatalog numarası | Gömülü G/Ç | Hareket | Seri | Tipik bellek | Notlar1769-L16ER-BB1B | 8 DI / 6 DO | Hayır | Evet | 1 MB | Bağımsız ünite, yerleşik G/Ç1769-L18ER-BB1B | 8 DI / 6 DO | Hayır | Evet | 2MB | Bağımsız ünite, yerleşik G/Ç1769-L24ER-QB1B | 16 DI / 10 DO | Hayır | Evet | 1,5 MB | Bağımsız ünite, yerleşik G/Ç1769-L27ERM-QBFC1B | 16 DI / 10 DO, 4 AI / 2 AO | Evet | Evet | 1,5 MB | Bağımsız ünite, yerleşik G/Ç1769-L30ER | Yok | Hayır | Evet | 2 MB | Raf tipi, 1769 G/Ç1769-L30ERM | Yok | Evet | Evet | 2 MB | Raf tipi, hareketli1769-L30ER-NSE | Yok | Hayır | Hayır | 2 MB | Raf tipi, seri bağlantı yok1769-L33ER | Yok | Hayır | Evet | 2 MB | Raf tipi, 1769 G/Ç1769-L33ERM | Yok | Evet | Evet | 2 MB | Raf tipi, hareketli1769-L36ERM | Yok | Evet | Evet | 3 MB | Raf tipi, hareketli1769-L37ERM | Yok | Evet | Evet | 3 MB | Raf tipi, hareketli1769-L38ERM | Yok | Evet | Evet | 3 MB (doğrulayın) | Raf tipi, hareketliYukarıdaki bellek değerleri tipik yayınlanmış rakamlardır. Katalog numaranız ve revizyonunuz için tam bellek değerini PCDC'den veya kontrol cihazı kılavuzundan doğrulayın.5370 serisiyle ilgili notlar:· L16ER-BB1B ve L18ER-BB1B modellerinde 8 dijital giriş ve 6 dijital çıkış bulunur. L24ER-QB1B ve L27ERM-QBFC1B modellerinde ise 16 dijital giriş ve 10 dijital çıkış mevcuttur. QBFC1B modeli bunlara ek olarak 4 analog giriş ve 2 analog çıkış daha sunar.· Gömülü G/Ç modelleri (L16, L18, L24, L27) bağımsız ünitelerdir. Bir panele veya DIN rayına monte edilirler, kontrol terminallerinde 24 VDC alırlar ve 1769 arka panel yuvaları yoktur.· Raf tipi modeller (L30, L33, L36, L37, L38), 1769 sistem güç kaynağına sahip bir şasi içinde 1769 I/O modülü kullanır.· M modelleri, Kinetix servo sürücüleri için entegre hareket kontrolü ekler. Desteklenen sürücü arayüzleri kontrol cihazı kılavuzunda listelenmiştir.· Raf tipi modellerin çoğunda RS-232 portu olmayan -NSE varyantları bulunur. PCDC'de bulunabilirliğini teyit edin.· Ürün yazılımı: 5370 ailesi, modele bağlı olarak v20-v36 aralığında RSLogix 5000 / Studio 5000'i çalıştırır. L1x/L2x modelleri, L3x modellerine göre daha dar bir aralığı destekler. Tam aralığı PCDC'deki katalog numarasına göre kontrol edin.· 5370 kontrol ünitelerinde ekran bulunmamaktadır. Durum, ön taraftaki LED'lerle gösterilir. 5370 NSE varyantı NSE soneki, RS-232 portunu kaldırır. Rockwell, PCDC'de tüm NSE varyantlarını listeler. Yedek parça sipariş ederken katalog numarasını tam olarak eşleştirin.Katalog numarası | Temel model | Fark1769-L30ERM-NSE | 1769-L30ERM | RS-232 bağlantı noktası yok1769-L33ER-NSE | 1769-L33ER | RS-232 bağlantı noktası yok1769-L33ERM-NSE | 1769-L33ERM | RS-232 bağlantı noktası yok1769-L36ERM-NSE | 1769-L36ERM | RS-232 bağlantı noktası yok1769-L37ERM-NSE | 1769-L37ERM | RS-232 bağlantı noktası yokNSE kontrol ünitesi, seri port kullanmayan tüm uygulamalar için uygundur. Seri port kullanan uygulamalar, örneğin panel ekranlar veya seri cihazlar, standart modele ihtiyaç duyar. Sipariş vermeden önce PCDC'de varyantı ve revizyonu doğrulayın. Eski nesil: 1769-L3x ve 1769-L4x Eski nesil, 1769-L30E, 1769-L32E, 1769-L35E, 1769-L43 ve 1769-L45 modellerini içerir. Bu kontrolcüler raf tipi olup 1769 I/O modüllerini kullanır. E soneki, gömülü EtherNet/IP anlamına gelir.Katalog numarası | Nesil | EtherNet/IP | Notlar1769-L30E | L3x | Evet | Raf tipi, dahili G/Ç yok1769-L32E | L3x | Evet | Rafa monte1769-L35E | L3x | Evet | L3x serisinin üst modeli1769-L43 | L4x | Evet | Eski neslin üst düzey modeli1769-L45 | L4x | Evet | Eski neslin üst düzey modeliMirasçı nesil hakkında gerçekler:· Beş modelin tamamı, dahili giriş/çıkış bağlantısı olmayan, raf tipi tasarıma sahiptir.· Ürün yazılımı sürümü yaklaşık v20 civarında sonlanır. Rockwell'in PCDC'si, katalog numarasına göre en son ürün yazılımı sürümünü tam olarak listeler.· Bu neslin Ethernet bağlantısı olmayan sürümleri de mevcuttur (örneğin 1769-L32 ve 1769-L35). PCDC'de bulunabilirlik ve özelliklerini doğrulayın.· Bu kontrol üniteleri eskimeye başladı. Rockwell'in kullanım ömrü durumu katalog numarasına göre değişmektedir. Bu üniteleri kullanan makineler için yedek parça stoğu mevcuttur. G/Ç modülleri Tüm 1769 kontrol üniteleri aynı 1769 G/Ç modül ailesini kullanır. Modüller, kontrol ünitesinin sağ tarafındaki arka panele monte edilir ve kontrol ünitesinin G/Ç ağacında görünür. Dijital G/Ç modülleri Katalog numarası | Tip | Puanlar | Sinyal1769-IQ16 | Giriş | 16 | 24 VDC akım çekme1769-IQ32 | Giriş | 32 | 24 VDC akım çekme1769-IQ6XOW4 | Kombine | 6 giriş / 4 röle çıkışı | 24 VDC giriş, röle çıkışı1769-IA16 | Giriş | 16 | 120 VAC1769-IM12 | Giriş | 12 | 240 VAC1769-OB16 | Çıkış | 16 | 24 VDC besleme1769-OB32 | Çıkış | 32 | 24 VDC besleme1769-OV32T | Çıkış | 32 | 24 VDC akım çekme1769-OA8 | Çıkış | 8 | AC çıkışı (katalogda doğrulayın)1769-OW8 | Çıkış | 8 | Röle1769-OW16 | Çıkış | 16 | RöleGörev özeti:· 1769-IQ16, standart 24 VDC giriş modülüdür. Platformda en yaygın kullanılan giriş modülüdür.· 1769-IQ32, sınırlı alana sahip paneller için yoğunluğu iki katına çıkarır.· 1769-IA16 ve 1769-IM12, araya herhangi bir röle girmeden AC sinyallerini doğrudan okur.· 1769-OB16 ve 1769-OB32, DC çıkışları sağlar.· 1769-OV32T, DC çıkışlarını çeker.· 1769-OW8 ve 1769-OW16 anahtarlama üniteleri, röle kontaklarıyla yükleri değiştirir. Hem alternatif akım (AC) hem de doğru akım (DC) yüklerini yönetirler.· 1769-IQ6XOW4, 6 girişi ve 4 röle çıkışını tek bir modülde birleştirir. Analog Giriş/Çıkış modülleri Katalog numarası | Tür | Kanallar1769-IF4 | Giriş | 4, 16-bit1769-IF4XOF2 | Kombine | 4 giriş / 2 çıkış1769-IF4FXOF2F | Kombine, hızlı | 4 giriş / 2 çıkış1769-IF8 | Giriş | 8, 16-bit1769-OF2 | Çıktı | 21769-OF4 | Çıktı | 41769-OF8 | Çıkış | 8, 16-bit1769-IT6 | Giriş | 6 RTDGörev özeti:· Analog girişler 4-20 mA, 0-10 V ve diğer standart proses sinyallerini okur. Yapılandırma, kontrol programındaki modül özelliklerinde yapılır.· 1769-IF8, 8 kanallı giriş modülü olarak en çok kullanılan modeldir.· 1769-IF4XOF2, tek modüllü küçük makineleri destekler. Hızlı versiyonu olan 1769-IF4FXOF2F ise daha yüksek hızlı analog uygulamalar için uygundur.· 1769-IT6, RTD sıcaklık sensörlerini doğrudan okur.· Her modülün sinyal aralıklarını ve doğruluk özelliklerini modül kullanım kılavuzunda doğrulayın. Özel modüller Katalog numarası | Fonksiyon1769-HSC | Hızlı darbeler ve kodlayıcılar için yüksek hızlı sayaç1769-ASCII | Barkod okuyucular, teraziler ve yazıcılar için ASCII seri iletişimi1769-SDN | DeviceNet cihazları için DeviceNet tarayıcısı1769-SM2 | Step motor kontrolü (katalogda doğrulayın)1769-SM3 | Hareket tahrik sistemleri için SERCOS arayüzü (katalogda doğrulayın)Özel modüller, sayım, seri cihazlar ve alan veri yolu entegrasyonu gibi uç durumları kapsar. Sipariş vermeden önce PCDC'deki kesin yetenekleri ve bellenim desteğini doğrulayın. Güç kaynakları 1769 sistem güç kaynağı kasanın sol ucuna, kontrol ünitesi ise sağına monte edilmiştir. Güç kaynağı arka panele güç sağlar.Katalog numarası | Giriş voltajı | Sistem güç çıkışı1769-PA2 | 120/240 VAC | 2 A1769-PB2 | 24 VDC | 2 A1769-PA4 | 120/240 VAC | 4 A1769-PB4 | 24 VDC | 4 AEnerji bütçesi kuralları:· 1769 güç kaynağı, giriş/çıkış modülleri için arka panele 5 VDC sistem gücü sağlar.· CompactLogix 5370 raf tipi kontrol üniteleri de kontrol ünitesi güç terminallerinden 24 VDC alır. Daha eski L3x/L4x kontrol üniteleri ise arka panel gücünü sistem beslemesinden alır.· Şasi güç bütçesi hesaplanmalıdır. Şasideki her modülün arka panel akım çekimini toplayın.· Toplam akım çekimi nominal değerin altında kalacak şekilde beslemeyi boyutlandırın: PA2/PB2 için 2 A, PA4/PB4 için 4 A.· Bütçe aşılırsa, daha büyük bir güç kaynağı kullanın veya sistemi kendi güç kaynağına sahip ikinci bir şasiye bölün.· 1769-UM002 numaralı belgede her modülün akım çekimini ve kontrol cihazınızın tam güç şemasını doğrulayın. Uç kapakları, pil ve kablolama Uç kapakları:· 1769-ECR sağ uç kapağı: Her 1769 şasisinde gereklidir. Arka panel veri yolunu sonlandırır.· 1769-ECL sol uç kapağı: yalnızca giriş/çıkış (I/O) genişletme şasilerinde kullanılır.Pil:· 1769-BA pili, güç kesildiğinde gerçek zamanlı saati ve hafızayı çalışır durumda tutar.· Eski L3x/L4x nesillerinde, pilin bitmesi program kaybına yol açabilir. Pil, kullanıcı belleğini yedekler.· 5370 kontrolcülerinde program, kalıcı bellekte saklanır. Pil, saati ve kalıcı verileri korumaya devam eder.· Pili birkaç yılda bir değiştirin. Değiştirme aralığı kontrol cihazının kullanım kılavuzunda belirtilmiştir.· 1769-BA pilinin ömrünün sonuna yaklaşması, kontrol ünitesi hatası veya saat sıfırlama hatası olarak kendini gösterir. Hata oluşmasını beklemeyin. Zamanında değiştirin.Kablolama:· 5370 kontrol cihazları, EtherNet/IP portunda standart RJ45 Ethernet patch kabloları kullanır.· RS-232 portu standart 9 pinli D-sub konektördür. Programlama ve seri cihazlar için korumalı bir null-modem kablosu kullanın.· 1769-CRL1 bir
  • Studio 5000 ve RSLogix 5000 Yazılım ve Sürüm Yönetimi: Kapsamlı Bir Kılavuz
    Studio 5000 ve RSLogix 5000 Yazılım ve Sürüm Yönetimi: Kapsamlı Bir Kılavuz Sep 02, 2026
     Firmware, kontrol cihazında çalışan işletim sistemidir. Proje revizyonu ise .ACD dosyasının format sürümüdür. Bu iki sayı sıklıkla karıştırılır ve bu karışıklık pahalıya mal olur. Bir bakım mühendisi bunlardan birini diğeriyle karıştırırsa, sağlıklı bir projeyi kurulu hiçbir yazılımın açamayacağı bir dosyaya dönüştürebilir veya çalışan bir üretim hattını, yedeklemesi bulunmayan planlanmamış bir firmware indirmesine maruz bırakabilir.Doğru terminoloji, Rockwell Automation kullanımına uygundur: Logix Designer, ControlFLASH, RSLinx Classic, FactoryTalk Linx ve Ürün Uyumluluk ve İndirme Merkezi (PCDC). 1. Tanımlar 1.1 Kontrolcü bellenimi Firmware, kontrol ünitesindeki kalıcı bellekte depolanan yürütülebilir işletim sistemidir. Bir ControlLogix veya CompactLogix kontrol ünitesi için firmware, Logix yürütme motorunu uygular: görev modelini çalıştırır, rutinleri yürütür, arka panel ve ağ üzerinden iletişim kurar ve Logix Designer'ın çevrimiçi bir oturum sırasında çağırdığı hizmetleri sağlar. Firmware'i olmayan bir kontrol ünitesi atıl durumdadır. Yeni kontrol üniteleri fabrikadan zaten yüklü firmware ile birlikte gönderilir ve aynı fiziksel donanım, kullanım ömrü boyunca farklı firmware sürümlerini çalıştırabilir.Rockwell, ürün yazılımını bir revizyon numarasıyla tanımlar. Bu revizyon numarası, mühendis kontrol cihazına göz attığında RSLinx Classic veya FactoryTalk Linx'te gösterilen numaradır ve PC'deki yazılım sürümüyle karşılaştırılması gereken numaradır. Bu kılavuzda "kontrol cihazı revizyonu" ifadesi, ürün yazılımı revizyon numarasını ifade eder. 1.2 Proje revizyonu Logix Designer projesi, .ACD uzantılı tek bir dosyadır. Dosyanın kendi format sürümü vardır ve bu format sürümü proje revizyonudur. Bir iletişim kutusunda "proje revizyonu 32" ifadesi, denetleyiciyi değil, dosya formatını tanımlar. Proje revizyonu, dosyayı oluşturan veya en son kaydeden yazılım tarafından dosyaya yazılır.Sağlıklı bir sistemde proje revizyonu ve kontrol cihazı revizyonu genellikle eşleşir, çünkü Logix Designer, hedeflediği kontrol cihazının revizyonunda bir proje oluşturur. Bu eşleşme bir kuraldır, bir özdeşlik değildir. 32. revizyondaki bir proje, 32. bellenim sürümündeki bir kontrol cihazını hedefleyebilir ve iki sayı birbirine eşittir. Karışıklık, bir mühendisin proje revizyonunu kontrol cihazı bellenimiymiş gibi veya kontrol cihazı bellenimini bir dosya özelliğiymiş gibi ele almasıyla başlar. 1.3 Yazılım sürümü Yazılım sürümü, kurulu uygulamanın sürümüdür: 1'den 20'ye kadar olan sürümler için RSLogix 5000 ve 21 ve sonraki sürümler için Studio 5000 Logix Designer. Rockwell, 2012 yılında piyasaya sürülen 21. sürümden itibaren RSLogix 5000'i Studio 5000 Logix Designer olarak yeniden adlandırdı. Bu değişiklik, yeni bir ürün değil, marka değişikliği ve ambalaj değişikliğiydi. .ACD dosyalarını açan uygulama aynı soydan gelmektedir ve sürüm numaralandırması kesintisiz devam etmiştir. Bu nedenle, 20. sürüm RSLogix 5000 ve 21. sürüm Studio 5000 Logix Designer'dır. İsim yalnızca bu geçiş noktasına yakın yerlerde önemlidir. Bir mühendis "Studio 5000 sürüm 32" ve "RSLogix 5000 sürüm 20"yi aynı türden bir miktar olarak okumalıdır.Her yazılım sürümünün kendine özgü bir proje revizyonu vardır. Studio 5000 Logix Designer sürüm 32, 32. revizyondaki projeleri oluşturur ve düzenler. Yazılım, aşağıda açıklanan koşullar altında daha eski revizyonlardaki projeleri açabilir ve aynı koşullar altında daha eski bellenim revizyonlarındaki kontrolcüler için projeler oluşturabilir. Önemli olan ilişki, yerel eşleştirmedir: yazılım sürümü N, proje revizyonu N ve kontrolcü revizyonu N ile eşleşir. 1.4 Modül bellenimi Kontrol ünitesi, bellenime sahip tek cihaz değildir. Logix sistemindeki her akıllı modül kendi bellenimine sahiptir: 1756-EN2T Ethernet iletişim modülü, 1756-IB16 ve diğer ayrık G/Ç modülleri, 1756-IF8 ve diğer analog modüller, 1756-CNB ve 1756-DNB köprüleri ve 5069 ve 1769 G/Ç aileleri. Her modülün kendi bellenim sürümü vardır ve her biri ControlFLASH ile ayrı ayrı güncellenir.Modül bellenimi iki nedenden dolayı önemlidir. Proje, G/Ç yapılandırmasındaki her modül için beklenen bellenim sürümünü saklar ve Logix Designer, çevrimiçi olma zamanında beklentileri gerçeklikle karşılaştırır. İletişim modülleri ayrıca kontrol cihazına giden çevrimiçi yol üzerinde yer alır, bu nedenle uyumsuz bellenime sahip bir modül, mühendis kontrol cihazına ulaşmadan önce bağlantıyı engelleyebilir. Modül bellenimi ve kontrol cihazı bellenimi aynı araçla güncellenir, ancak bunlar farklı işlemlerdir ve bir yükseltme planı bunları ayrı ayrı ele almalıdır. 2. Uyumluluk modeli Uyumluluk modelinin üç girdisi vardır: yazılım sürümü, proje revizyonu ve kontrolör revizyonu. Aşağıdaki kurallar, bu üçünün nasıl birleştirilebileceğini açıklamaktadır. Kurallar belirtildikten sonra, her diyalog ve her hata modu okunabilir hale gelir. 2.1 Proje dosyaları: İleriye dönük uyumluluk yok, geriye dönük uyumluluk sınırlı. Yazılımın daha yeni bir sürümüyle kaydedilen bir proje, daha eski bir sürümle açılamaz. Bu kuralın Logix ürün serisinde hiçbir istisnası yoktur. Bir proje Studio 5000 Logix Designer sürüm 33'te oluşturulup kaydedildiyse, sürüm 32'nin hiçbir kurulumu onu açamaz. Eski yazılım yeni dosya biçimini anlamaz ve Rockwell proje dosyaları için bir sürüm düşürme dönüştürücüsü sağlamaz.Geriye dönük uyumluluk mevcuttur ancak sınırlıdır. Daha eski bir proje daha yeni bir yazılımda açılır ve yeni yazılım onu ​​dönüştürür. Dönüştürme tek yönlüdür. Yeni sürüm dosyayı kaydettikten sonra, proje sürümü ilerlemiş olur ve eski yazılım artık onu açamaz. 20. sürümdeki bir proje, 33. sürümde açılıp kaydedildiğinde 33. sürüm projesi haline gelir. Orijinal 20. sürüm dosyası, bir kopyası saklanmadığı sürece kaybolur.Bu, ilk pahalı arıza modudur. Bir mühendis bir rutini incelemek için eski bir projeyi açar, yazılım dönüştürme uyarısı verir, mühendis kabul eder, kaydeder ve tesis, çalışan kontrol üniteleriyle hala eşleşen eski yazılımla o projeyi açma yeteneğini kaybeder. Güvenli uygulama doğrudan kuraldan kaynaklanır: orijinal dosyayı olduğu gibi bırakın ve yeni bir dosya adına dönüştürün. 2.2 Yazılım sürümü ve kontrol cihazı revizyonu: çevrimiçi gereksinim Çevrimiçi olma işlemi, yazılım ve kontrol cihazının doğrudan buluştuğu işlemdir. Logix Designer, RSLinx Classic veya FactoryTalk Linx aracılığıyla bir iletişim yolu kurar, kontrol cihazını bulur ve sürümleri karşılaştırır. Karşılaştırma titizlikle yapılır. Bir kontrol cihazıyla çevrimiçi olmak için, yazılım sürümünün kontrol cihazının ürün yazılımı sürümüyle uyumlu olması gerekir.Gereksinimin pratik ifadesi şöyledir: Kontrol cihazı revizyonuna eşit veya daha yeni bir sürümdeki yazılım çevrimiçi olabilir. Kontrol cihazı revizyonundan daha eski yazılımlar çevrimiçi olamaz. 32 revizyonlu bir kontrol cihazı, 32 veya daha yeni bir sürümdeki yazılım gerektirir. 31. sürüm bu kontrol cihazıyla çevrimiçi olamaz ve hiçbir sürücü ayarı veya uyumluluk modu bu gerçeği değiştirmez. 2.3 Yükleme ve indirme Yükleme, projenin kontrol ünitesinden bilgisayara aktarılmasıdır. Yükleme, yazılım sürümü kontrol ünitesinin ürün yazılımı sürümüne eşit veya daha yeni olduğunda çalışır. Yazılım, programı kontrol ünitesinden okur, bir proje oluşturur ve dosyayı okuduğu kontrol ünitesinin sürümüne göre yazar. Bu nedenle, 24. sürümdeki bir kontrol ünitesinden 32. sürüm yazılımla yükleme, 24. sürümde bir proje üretir ve bu dosya, tesisin zaten sahip olduğu daha eski yazılımlar da dahil olmak üzere 24. sürüm veya daha yeni yazılımlar tarafından açılabilir. Kontrol ünitesi sürümünden daha eski bir yazılımla yükleme mümkün değildir: eski yazılım, daha yeni kontrol ünitesinin veri yapılarını yorumlayamaz. Yalnızca 30. sürüm yazılımı bulunan 32. sürümdeki bir kontrol ünitesi yüklenemez. Çözüm, 32. sürüm veya daha yeni bir yazılım edinmektir, geçici çözümler denemek değildir.İndirme işlemi, projenin bilgisayardan kontrol cihazına aktarılmasıdır. İndirme işlemi, mühendis kontrol cihazı sürümünü açıkça değiştirmediği sürece, proje sürümünün kontrol cihazı sürümüyle eşleşmesini gerektirir. Sürümler farklı olduğunda, Logix Designer projeyi indirmeden önce kontrol cihazı sürümünü değiştirmeyi teklif eder. Kontrol cihazı sürümünü değiştirmek, kontrol cihazına yeni bellenim yüklemek anlamına gelir.Dönüştürme işlemi yapmadan iki tarafı eşleştirmenin meşru bir yolu vardır: Logix Designer'daki Yeni Proje iletişim kutusu, seçilen kontrol cihazı için bir revizyon listesi sunar ve bu liste, yazılım sürümünden daha eski revizyonları içerir. 32 sürüm yazılıma sahip bir tesis, 24 sürümlü bir kontrol cihazı için 24. revizyonda bir proje oluşturabilir ve dosya 24. revizyonda yazılır. Bir OEM, daha eski bir yazılım sürümünün açabileceği bir çıktıyı bu şekilde üretir ve proje revizyonu ile kontrol cihazı revizyonunun tasarım gereği uyumlu olması gerektiğinde doğru araçtır.İndirme yolu, ikinci pahalı arıza modunun bulunduğu yerdir. Rutin bir indirme sırasında "kontrol cihazı sürümünü değiştir" uyarısı görünür, bir mühendis bunu okumadan kabul eder ve kontrol cihazı yeni bellenimi alır. Kontrol cihazı hiç yedeklenmemiş çalışan bir makine, flaş bellek kısmen arızalanırsa programını kaybeder. Başarılı bir bellenim değişikliği bile, G/Ç bağlantılarını ve modül bellenim beklentilerini tutarsız bir durumda bırakabilir, çünkü yeni kontrol cihazı sürümü, şasinin çalıştırdığı bellenimden daha yeni bir modül bellenimi bekleyebilir. 2.4 Revizyon uyumsuzluğu iletişim kutularının gerçek anlamı nedir? Saha raporlarında üç diyalog öne çıkıyor.İlk sorun proje açma hatasıdır. Yazılım, projenin daha yeni bir sürümle oluşturulduğunu bildirir ve dosyayı açmayı reddeder. Eski yazılımda bu sorunu çözmek için herhangi bir alternatif yöntem bulunmamaktadır. Çözüm, daha yeni yazılım sürümünü edinmek veya dosyanın kaynağına, daha yeni yazılımın açabildiği projeler için üretebileceği, fabrika revizyonuna uygun bir kopyasını istemektir.İkincisi, Go Online uyumsuzluğudur. Yazılım kontrol cihazını bulur, bir sürüm farkı görür ve kontrol cihazı sürümünü değiştirmeyi teklif eder. Teklifi kabul etmek kontrol cihazını günceller. Diyalog, bir bildirim değil, ürün yazılımını değiştirme izni isteğidir. Güvenli yanıt İptal'dir, ardından hangi tarafın hareket etmesi gerektiği konusunda bir karar verilir: eşleşen yazılımı yüklemek veya kontrollü bir ürün yazılımı yükseltmesi planlamak.Üçüncüsü, change-controller-revision seçeneğiyle indirme uyumsuzluğudur. Bu, ikincisiyle aynı işlemdir, ancak farklı bir yoldan ulaşılır. Anlamı aynıdır: proje revizyonu ve kontrol cihazı revizyonu farklıdır ve yazılım, kontrol cihazına yeni bellenim yazarak bunları eşitlemeyi önerir.Logix Designer'daki "Kim çevrimiçi?" listesi, her kontrol cihazına şu anda bağlı olan mühendisleri ve her bağlantının hedeflediği kontrol cihazlarını gösterir. Bu listenin önemi, "Çevrimiçi Ol" dizisinin, bir mühendisin hedef kontrol cihazının sürümünü ilk kez gördüğü ve planlanmamış bir şekilde kontrol cihazı sürüm değişikliği teklifinin kabul edilmesinin hasara yol açtığı yer olmasından kaynaklanmaktadır. Diyalog, çevrimiçi bağlantı denemesi başına bir kez görünür, rutin bir soru şeklinde ifade edilir ve hazırlıksız kabul etmenin maliyeti, değiştirilmiş veya kullanılamaz hale gelmiş bir makinedir. "Çevrimiçi Ol" akışı ayrıca mühendisin kontrol cihazına ulaşılıp ulaşılamadığını da gördüğü yerdir: sürüm karşılaştırmasından önce iletişim yolu başarısız olursa, sorun sürücüde veya ağdadır ve karşılaştırma başarısız olursa, sorun sürümdedir. 2.5 Üç sayının neden aynı hizada olduğu Yazılım sürümü, proje revizyonu ve kontrolör revizyonunun hizalanması tesadüfi değildir. Bir mühendis yeni bir proje oluşturduğunda, Logix Designer kontrolör katalog numarasını ve kontrolör revizyonunu ister. Proje dosyası seçilen revizyonda yazılır ve bu revizyon hedef olarak saklanır. Sağlıklı bir makine, projenin hedeflediği revizyonda bir kontrolör çalıştırır ve proje, onu yöneten yazılımın revizyonunda bulunur. Üç sayıdan herhangi birindeki sapma, yukarıdaki diyaloglardan birini üretir.Çevrimiçi düzenlemeler ikinci bir tür sapmaya neden olur. Çevrimiçi olarak mantıkta değişiklik yapan bir mühendis, bilgisayardaki .ACD dosyasını değiştirmeden kontrol cihazında depolanan programı değiştirir. Her sürüm numarası eşleşse bile, kontrol cihazı ve dosya artık farklıdır. Bu nedenle, herhangi bir yükseltme prosedüründe tam bir yükleme yer almalıdır: yükleme, dosyaya hiç kaydedilmemiş düzenlemeler de dahil olmak üzere kontrol cihazının gerçek durumunu yakalar. 2.6 Sık karşılaşılan durumlar, modeli inceleyin. Destek taleplerinde dört durum tekrar tekrar karşımıza çıkıyor ve bunların her biri uyumluluk modelinin işleyişini gösteriyor.Birinci durum: Bir OEM, 33. revizyonda bir proje dosyası gönderir ve tesis Studio 5000'in 30. sürümünü kullanır. Dosya açılmaz. Tesis ya 33. sürümü kurar ya da OEM'den 30. revizyonda bir proje ister; OEM'nin daha yeni yazılımı bunu oluşturabilir. Her iki seçenek de kontrol ünitelerinde değişiklik yapmaz, bu nedenle tesisin mevcut çevrimiçi yeteneği etkilenmez.İkinci durum: Depodan yedek bir kontrol ünitesi geliyor ve tesis bununla çevrimiçi olamıyor. Yedek ünite, tesisin yazılımının desteklediğinden daha yeni bir bellenim sürümüne yüklenmiş durumda. Seçenekler, katalog numarası için mevcutsa, yedek üniteyi tesisin yazılımının desteklediği bir sürüme geri yüklemek veya tesisin yazılımını yükseltmektir. Geri yükleme, diğer tüm bellenim yükleme işlemleriyle aynı riskleri taşır ve aynı yedekleme disiplinini gerektirir.Üçüncü durum: Bir mühendis bir projeyi indirir ve yazılım, kontrol cihazı sürümünü değiştirmeyi ister. Mühendis kabul eder ve indirme işleminden sonra G/Ç ağacı modül hataları gösterir. Kontrol cihazı sürümü değişmiştir, modül bellenimi değişmemiştir ve projenin modül beklentileri artık şasiyle uyuşmamaktadır. Çözüm, planlı bir modül bellenim yükseltmesidir; bu nedenle 6. bölümdeki prosedür yalnızca kontrol cihazını değil, tüm şasiyi ele almaktadır.Dördüncü durum: Bir mühendis, yüklenicinin devreye alma sırasında yükselttiği bir kontrol cihazından veri yükleyemez. Yüklenici kontrol cihazını 32. sürüme güncellemiştir ve tesisin 30. sürüm yazılımı mevcuttur. Tesis 32. veya daha yeni bir sürüm edinene kadar veri yüklemek mümkün değildir. Bu durum, üçüncü taraf çalışmaları sonrasında yaygındır ve bu nedenle kontrol cihazı sürümü, herhangi bir devir teslim kontrol listesinde yer almalıdır. 3. Donanım yazılımı sınırlamaları Her kontrol ünitesi ailesinin çalıştırabileceği bir dizi ürün yazılımı sürümü vardır. Aşağıdaki rakamlar, yerleşik sınırlardır. Rockwell, destek politikasını zaman içinde günceller ve belirli bir katalog numarası için yetkili kaynak Ürün Uyumluluk ve İndirme Merkezi'dir (PCDC). Yükseltme planlamadan önce PCDC'yi kontrol edin. Belirli bir katalog numarası için mevcut olmayan bir ürün yazılımı sürümü, ControlFLASH'te hiçbir durumda seçilemez.Denetleyici ailesi | Katalog numaraları | Maksimum ürün yazılımı (tipik) | NotlarControlLogix 5560 | 1756-L61, 1756-L62, 1756-L63 | yaklaşık v20 | Rockwell, L6x ailesi için özellik geliştirme çalışmalarını o noktada sonlandırdı. Desteklenen tam aralık katalog numarasına bağlıdır; PCDC'yi kontrol edin.ControlLogix 5570 | 1756-L71 ila 1756-L75 | yaklaşık v24 | L7x ailesi v24'e yakın bir seviyede sonlanır. Tam aralık için PCDC'yi kontrol edin.ControlLogix 5580 | 1756-L81 - 1756-L85 | v24 ve üzeri | L8x ailesi v24 veya daha yeni bir sürüm gerektirir ve daha eski yazılım sürümlerini kabul etmez.ControlLogix 5580, E serisi | 1756-L81E - 1756-L85E | v28 ve üzeri (genel) | 5580 ailesi genellikle v28 veya üzeri sürümleri gerektirir. Geçerli maksimum sürüm için PCDC'yi kontrol edin.CompactLogix 5370 | 5069-L306ER ve ilgili 5069 katalog numaraları | v30 ve üzeri (genel) | 5069 ailesi genellikle v30 veya üzeri sürümleri gerektirir. Geçerli maksimum sürüm için PCDC'yi kontrol edin.CompactLogix 5370 | 1769-L16ER ile 1769-L37ERM arası | yaklaşık v20 ile v36 arası | Desteklenen aralık, modele ve Rockwell destek politikasına bağlıdır. Katalog numaranız için kesin rakamı PCDC'den kontrol edin.Tablodan üç pratik sonuç çıkarılabilir. Birincisi, 20. revizyondaki bir L61, 24. revizyona yükseltilemez; donanım bunu desteklemiyor ve bu katalog numarası için 24. revizyonda bir bellenim dosyası mevcut değil. İkincisi, bir L81, 20. revizyon bellenimini çalıştıramaz; kontrol cihazı 24. revizyon veya daha yenisini gerektirir ve daha eski bellenimi kabul etmez. Üçüncüsü, 5580 ve 5069 aileleri için maksimum bellenim sürekli değişen bir hedeftir: Rockwell zaman içinde yeni revizyonlar yayınlar ve mevcut maksimum değer, PCDC'nin belirtmek için var olduğu türden bir rakamdır.Bir tesis L6x'ten L8x'e geçiş planladığında, yaklaşık v20'den v24 veya daha yeni bir sürüme yükseltme, RSLogix 5000'den daha yeni bir Studio 5000 sürümüne yazılım yükseltmesiyle birlikte proje kapsamının bir parçasıdır. Aynı mantık, 1769 CompactLogix'ten 5069 CompactLogix'e geçiş için de geçerlidir: yeni kontrolör ailesi yeni bir donanım ve yazılım tabanı belirler ve eski proje, indirilmeden önce yeni sürümde yeni bir projeye dönüştürülmelidir. Donanım ömrü sona ermiş donanımlar genellikle temin edilmesi zorlaşmış donanımlardır; bu nedenle, eski ControlLogix ve CompactLogix platformları için Allen-Bradley yedek parçaları, henüz geçiş yapamayan tesisler için normal bir tedarik kalemi olmaya devam etmektedir. 4. Bir bilgisayarda birden fazla yazılım sürümü. Aynı bilgisayara RSLogix 5000 ve Studio 5000 Logix Designer'ın birden fazla sürümü kurulabilir. Rockwell, kurulum dosyalarının birlikte çalışabilmesi için tasarladı ve birçok mühendis aynı makinede 20. ve 32. sürümleri birlikte çalıştırıyor. Birlikte çalışma mümkün, ancak karmaşık bir durum yaratıyor.Lisanslama ilk karmaşıklık noktasıdır. RSLogix 5000 ve Studio 5000, FactoryTalk Aktivasyonunu kullanır ve her yazılım sürümünün kendi aktivasyonuna ihtiyacı vardır. 32. sürümü kapsayan bir aktivasyon, 20. sürümü otomatik olarak kapsamaz. Her ikisini de kurulu tutan bir tesis, her iki aktivasyonun da geçerli olmasını sağlamalıdır ve bir sürüm için süresi dolmuş bir aktivasyon, yazılım hatası gibi görünen bir hata olarak ortaya çıkar.Windows uyumluluğu ikinci bir zorluk teşkil ediyor. En eski RSLogix 5000 sürümleri modern Windows'tan önce piyasaya sürüldü ve Windows 10 veya Windows 11'de çalışmıyor. Örneğin, 20. sürüm Windows XP ve Windows 7 döneminde piyasaya sürüldü ve modern bir işletim sisteminde çalıştırılması genellikle sanal makine gerektiriyor. PCDC'deki uyumluluk matrisi, her yazılım sürümü için desteklenen işletim sistemlerini belirtiyor. Özetle: yazılım ne kadar eskiyse, o kadar eski bir Windows sürümüne ihtiyaç duyar.Birlikte var olma durumu ise üçüncü bir karmaşıklık oluşturuyor. Farklı sürümler, RSLinx Classic ve FactoryTalk Linx gibi hizmetleri paylaşıyor ve sürüm çakışmaları, kaybolan sürücüler, etkinleştirme hataları ve dosya ilişkilendirmeleri en son yüklenen sürüme işaret ettiğinde projelerin yanlış uygulamada açılması şeklinde ortaya çıkıyor. Tek başına çalışan bir sürüm, ikinci bir sürüm yüklendikten sonra arızalanmaya başlayabilir.Mühendislikte yaygın çözüm, her sürüm için özel bir dizüstü bilgisayar veya sanal makine kullanmaktır. V20 ve V32 sürümlerinde kontrolörleri olan bir tesis, bir makinede RSLogix 5000 v20'yi, diğerinde ise Studio 5000 v32'yi bulundurur ve bunları karıştırmaz. Bu yöntem donanım ve masa alanı maliyetinden tasarruf sağlar ve kesinlik kazandırır. V20 makinesini aktif tutan bir tesis genellikle Rockwell'in artık satmadığı donanımlar için PLC yedek parçalarını elinde bulunduran tesisle aynıdır. Sanal makine yaklaşımının ek bir avantajı daha vardır: VM imajının kendisi bir yedeklemedir ve bozuk bir kurulum, yazılımı yeniden yüklemek ve aktivasyonları yeniden girmek yerine imajı kopyalayarak geri yüklenir. 5. Modül bellenimi ile kontrolcü bellenimi arasındaki fark Bir Logix şasisi, kontrol ünitesini ve modüllerini içerir ve her modül kendi bellenimini çalıştırır. Proje, her modül için beklenen bellenim sürümünü G/Ç yapılandırmasında saklar. Logix Designer çevrimiçi olduğunda, beklenen modül sürümlerini şasideki gerçek sürümlerle karşılaştırır ve farklılıkları rapor eder.Modül bellenimi, kontrol ünitesi için kullanılan aynı araç olan ControlFLASH ile güncellenir. İşlem modül bazında yapılır: flaşlama aracında modülü seçin, hedef sürümü seçin ve flaşlama işlemini gerçekleştirin. En sık flaşlanan modül 1756-EN2T Ethernet modülüdür, çünkü bellenimi ağ yolunu kontrol eder ve Rockwell, iletişim kusurlarını düzeltmek için yeni EN2T sürümleri yayınlar.Pratik kural şudur: Modül bellenim güncellemeleri, kontrolcü bellenim güncellemeleriyle aynı bakım penceresinde yapılmalı ve aynı disiplinle doğrulanmalıdır. EN2T revizyon 3 çalıştıran bir modülde EN2T revizyon 5 bekleyen bir proje, çevrimiçi olduğunda bir uyumsuzluk üretir ve bu uyumsuzluk, modüle ve farkın büyüklüğüne bağlı olarak bağlantıyı engeller veya bozar. Modül bellenimini projenin beklentileriyle tutarlı tutun ve her iki tarafı da kasıtlı olarak değiştirin, asla bir tarafı kazara değiştirmeyin. Kontrolcü bellenim güncellemesi, kontrolcüyü iletişim modüllerinin belleniminin ötesine yükseltirse, aksi takdirde sorunsuz bir güncellemeden sonra modül arızası ve bağlantı hatası raporlarının yaygın bir kaynağıdır. 6. Güvenli ürün yazılımı güncelleme prosedürü Aşağıdaki işlem sırası belirlenmiştir. Her adım, atlanan bir adımın gerçek bir hataya neden olması nedeniyle mevcuttur. Adımları sırayla izleyin ve adımları birleştirmeyin.1. Mevcut durumu doğrulayın. RSLinx Classic veya FactoryTalk Linx'i açın, kontrol cihazına gidin ve mevcut bellenim sürümünü kaydedin. Ayrıca, projedeki G/Ç yapılandırmasından veya modül özelliklerinden şasinin içindeki her modülün sürümünü de kaydedin. Bu kayıt, tüm işlem için temel teşkil eder ve yükseltme sonrası doğrulama için referans noktasıdır.2. Projeyi yedekleyin. Projeyi kapatın, .ACD dosyasını iki ayrı konuma kopyalayın ve proje revizyonunu kaydedin. Yedekleme işlemi sırasında projeyi dönüştürmeyin. Yedek, çalışan sistemle birebir eşleşen, bayt bayt bir dosya kopyası olmalıdır.3. Tam bir yükleme gerçekleştirin. Mevcut yazılımla çevrimiçi olun, projeyi kontrol cihazından yükleyin ve yüklenen kopyayı ayrı bir adla kaydedin. Yükleme ikinci yedeklemedir ve .ACD dosyası ile kontrol cihazı birbirinden uzaklaşmışsa önemli olan budur. Mühendisler çevrimiçi düzenlemeler yaptıkları için kontrol cihazları dosyada bulunmayan mantık içerebilir. Yükleme, gerçek durumu yakalar.4. PCDC'deki uyumluluk matrisini kontrol edin. Üç şeyi doğrulayın: hedef ürün yazılımı sürümünün kontrol cihazı katalog numarası için mevcut olması, yükseltme sonrası bağlantı için planlanan yazılım sürümünün bu ürün yazılımı sürümünü desteklemesi ve bu yazılım sürümünün çevrimiçi olacak bilgisayarın işletim sisteminde çalışması. Bu üçünden herhangi birinde bir sorun olması, sorun çözülene kadar yükseltmeyi iptal eder. Bu adım ayrıca, hedef kontrol cihazı sürümünün beklediği modül ürün yazılımı sürümlerini de belirler, böylece 1. adımdaki modül listesi bunlarla karşılaştırılabilir.5. Bakım penceresini onaylayın. Bir bellenim indirme işlemi kontrol cihazını kesintiye uğratır. Kontrol cihazı, flaşlama süresi boyunca programı çalıştırmayı durdurur ve G/Ç bağlantıları kesilir. İşlemin kesintiye dayanabileceğinden, operatörlerin bilgilendirildiğinden ve makinenin güvenli bir durumda olduğundan emin olun. Bakım penceresi dışında çalışan bir makineyi yükseltmeyin ve bir parti işlemin ortasında makineyi yükseltmeyin.6. ControlFLASH'ı çalıştırın. ControlFLASH'ı başlatın, kontrol cihazını seçin, hedef sürümü seçin ve flaşlama işlemini başlatın. Flaşlama başladıktan sonra işlemi kesmeyin. Flaşlama sırasında güç kaybı veya iletişim kopukluğu, kontrol cihazında bozuk bir bellenim görüntüsüne neden olabilir. Kontrol cihazı önyükleme modu aracılığıyla kurtarılabilir ve kurtarma garanti edilmez. Herhangi bir şeye dokunmadan önce tamamlanma mesajını bekleyin.7. Sonucu doğrulayın. Flash aracının yönlendirdiği şekilde kontrol cihazını yeniden başlatın veya sıfırlayın. Planlanan yazılım sürümüyle çevrimiçi olun ve Logix Designer'da gösterilen sürümün hedefle eşleştiğini doğrulayın. G/Ç bağlantılarını kontrol edin: G/Ç ağacındaki her modül beklenen durumunu göstermelidir ve modül bellenimindeki uyumsuzluklar bu noktada ortaya çıkar. Programın çalıştığını doğrulayın: kontrol cihazını Çalıştırma moduna alın ve yürütmeyi, görev zaman damgalarını ve G/Ç değerlerini gözlemleyin. Makine yeni bellenimde tam bir üretim döngüsünü tamamlayana kadar yükseltme öncesi yedekleri saklayın.Modül bellenim güncellemeleri aynı prosedürü izler ve 6. adım her modül için tekrarlanır. 7. adımdaki doğrulama ise kontrol cihazı sürümü yerine G/Ç ağacındaki modül sürümlerini kontrol eder. 7. Ürün yazılımı yükseltme kontrol listesi Bakım planlayıcısı için özetlenmiş kontrol listesi:· [ ] Kaydedilen temel değerler: kontrol cihazı revizyonu ve modül revizyonları belgelendi.· [ ] Proje mevcut revizyonunda yedeklendi, iki kopya, dönüştürülmedi· [ ] Yükleme tamamlandı ve ayrı bir isim altında kaydedildi.· [ ] PCDC kontrol edildi: denetleyici katalog numarası için hedef bellenim mevcut.· [ ] PCDC kontrol edildi: planlanan yazılım sürümü hedef aygıt yazılımını destekliyor· [ ] PCDC kontrol edildi: yazılım sürümü PC işletim sistemini destekliyor.· [ ] Modül bellenim beklentileri, hedef kontrol cihazı sürümüne göre kontrol edildi.· [ ] Operasyonlarla bakım penceresi onaylandı· [ ] Makine güvenli durumda, aktif parti yok· [ ] ControlFLASH kesintisiz olarak tamamlandı· [ ] Yönergelere uygun olarak kontrol ünitesi sıfırlama veya güç döngüsü gerçekleştirildi.· [ ] Çevrimiçi olarak doğrulandı: denetleyici revizyonu hedefle eşleşiyor· [ ] G/Ç bağlantıları modül bazında doğrulandı· [ ] Programın Çalıştırma modunda çalıştığı doğrulandı· [ ] Yükseltme öncesi yedekler, tam bir üretim döngüsü tamamlanana kadar saklanır. 8. Sıkça Sorulan Sorular S1. Sürüm 30, Studio 5000 sürüm 32'de kaydedilmiş bir projeyi açabilir mi?Hayır. Daha yeni bir sürümle kaydedilen bir proje, daha eski bir sürümle açılamaz. Sürüm 30, revizyon 32 dosya formatını okuyamaz. Sürüm 32 veya daha yenisini edinin veya dosyanın kaynağına revizyon 30'da bir kopyasını isteyin.S2. Çevrimiçi olduğumda "kontrol cihazı sürüm uyuşmazlığı" mesajı ne anlama geliyor?Bu, yazılım sürümü ile kontrol cihazı bellenim sürümünün uyumlu olmadığı anlamına gelir ve yazılım, kontrol cihazına yeni bellenim yazarak kontrol cihazı sürümünü değiştirmeyi teklif eder. Değişiklik planlanmış, yedeklenmiş ve zamanlanmış değilse teklifi iptal edin.S3. Yazılımımdan daha yeni bir donanım yazılımına sahip bir kontrol cihazından yükleme yapabilir miyim?Hayır. Yükleme, kontrol cihazı sürümüne eşit veya daha yeni bir yazılım sürümü gerektirir. Yüklemeden önce eşleşen veya daha yeni bir yazılımı yükleyin.S4. Yazılım güncellemesi geri alınabilir mi?Bir kontrol cihazı, katalog numarası için o sürüm mevcutsa, daha eski bir sürüme geri yüklenebilir. Geri alma işlemi de aynı riskleri taşıyan bir yazılım güncelleme işlemidir. Dönüştürülen bir proje geri alınamaz: yeni yazılım dönüştürülmüş bir dosyayı kaydettikten sonra, eski hiçbir yazılım onu ​​açamaz.S5. Sürüm 20 ve sürüm 33'ü aynı bilgisayarda çalıştırabilir miyim?Prensip olarak evet. Pratik sınırlamalar lisanslama, Windows uyumluluğu ve paylaşımlı hizmet çakışmalarıdır. Sürüm 20, sanal makine olmadan modern Windows'ta çalışmaz. Çoğu tesis, her sürüm için özel bir dizüstü bilgisayar veya sanal makine kullanır.S6. Kontrolcü yazılımı ile modül yazılımı arasındaki fark nedir?Kontrol ünitesi bellenimi, kontrol ünitesinin işletim sistemidir. Modül bellenimi ise, 1756-EN2T gibi her bir modülün işletim sistemidir. Her ikisi de ControlFLASH ile güncellenir ve her ikisinin de projenin beklentileriyle uyumlu olması gerekir.S7. Kumandam için tam olarak doğru maksimum yazılım sürümünü nerede bulabilirim?Rockwell Automation'ın Ürün Uyumluluk ve İndirme Merkezi'nde (PCDC) her katalog numarası için mevcut ürün yazılımı sürümleri ve uyumlu yazılım sürümleri belirtilmektedir. Her yükseltmeden önce bu merkezi inceleyin. 9. Her durumda geçerli olan kural Uyumluluk modeli tek bir cümleye indirgenebilir: yazılım sürümü, proje revizyonu ve kontrol cihazı revizyonu tutarlı bir küme oluşturmalı ve kümenin bir üyesinde yapılan her değişiklik planlı bir işlem olmalıdır. Açılmayan bir proje dosyası, başlamayan bir çevrimiçi oturum ve kontrol cihazı yazılımını değiştirmek isteyen bir indirme işlemi, altta yatan aynı koşulu gösterir: küme tutarsızdır. Mühendisin görevi, hangi üyenin uyumsuz olduğunu belirlemek, hangi üyenin taşınması gerektiğine karar vermek ve yedekleme ve bakım penceresiyle birlikte taşıma işlemini gerçekleştirmektir.Eski donanımları kullanan tesisler için, setin dördüncü bir üyesi daha vardır: donanımın kendisi. Yazılım güncelleme aralığı sona ermiş bir kontrol cihazının yedek parçaları kıttır ve geçiş için planlama ufku, yazılım güncelleme sınırına ulaşıldığı anda başlar. Allen-Bradley yedek parçaları ve ControlLogix yedek parçaları, geçiş planlanırken eski hatların çalışmasını sağlar ve bu kılavuzdaki sürüm disiplini, donanım çalıştığı sürece setin yazılım tarafını istikrarlı tutar. Bu disiplinin maliyeti düşüktür. Alternatifi ise bir üretim hattının maliyetine yol açar.URL Uzantısı: studio-5000-firmware-version-management-guide-------------------------------------------------------------------------------------------🏢 TZ Tech Hakkında TZ Tech, endüstriyel otomasyon, elektrik, enstrümantasyon ve telekomünikasyon bileşenlerinin önde gelen tedarikçisidir. Hazır sevkiyata uygun distribütör stoğu tedarikinde uzmanlaşarak, son derece rekabetçi fiyatlar ve kısa teslimat süreleri sunabiliyoruz. Geniş envanterimiz sayesinde, başka yerlerde bulunması zor olan nadir ve üretimi durdurulmuş parçaları bile temin edebiliyoruz. 🛡️ Kalite Taahhüdümüz Kalitenin sizin için en önemli öncelik olduğunu biliyoruz. Her bir parça, tam bir güvenle satın alabilmeniz için sıkı bir eleme ve denetim sürecinden geçmektedir. Eski veya üretimi durdurulmuş parçalar için tam şeffaflığa inanıyoruz ve ürünün durumu hakkında her zaman dürüst ve doğru bir rapor sunacağız. Ayrıca, tüm yeni parçalar 1 yıllık tam garanti kapsamındadır. ✉️ İletişime Geçin  Bir projeniz mi var veya bir parçaya mı ihtiyacınız var? Bize bugün sorunuzu gönderin! Ekibimiz, hafta sonları hariç 6 saat içinde hızlı yanıt vermeye kendini adamıştır.
  • ABB ACS550 Eskime ve Değiştirme Kılavuzu
    ABB ACS550 Eskime ve Değiştirme Kılavuzu Aug 28, 2026
     ACS580'e Tam Geçiş Stratejisi: Boyutlandırma, G/Ç Kablolaması, Modbus Yenilemesi ve Kritik TuzaklarYayınlandı: Endüstriyel Sürücü Mühendisliği Blogu | Kategori: VFD Yenileme ve Modernizasyonları | Hedef: ABB ACS550 → ACS580 / ACS880 O ABB ACS550 Bir zamanlar, dünya çapındaki endüstride en yaygın kullanılan genel amaçlı Değişken Frekans Sürücülerinden (VFD) biriydi; hemen hemen her sektördeki fanları, santrifüj pompaları, bantlı konveyörleri, karıştırıcıları, hava kompresörlerini ve standart makineleri çalıştırıyordu.Ekipmanların kullanım ömrü uzadıkça, tesis yöneticileri ve elektrik bakım mühendisleri kritik bir ikilemle karşı karşıya kalıyor: Eski ACS550'nin kullanım ömrünün sonuna yaklaşmasıyla, yerine yeni üniteler temin edilebilir mi? Resmi yedek serisi nedir ve aynı kilovat değerine sahip bir üniteyle doğrudan değiştirme mümkün müdür?ABB'nin resmi ürün yol haritasına göre, ACS550'nin doğrudan nesilsel halefi şudur: ACS580 Genel amaçlı sürücü. Ancak, 'ACS550, ACS580 ile değiştirilebilir' sonucuna varmak yalnızca üst düzey ürün ailesi seviyesinde doğrudur. Bu, yalnızca motor gücüne (kW / HP) dayanarak körü körüne bire bir değişim yapabileceğiniz anlamına gelmez.■ TEMEL MÜHENDİSLİK DERSLERİGüvenilir bir VFD geçişi, aşağıdakilerin eş zamanlı olarak doğrulanmasını gerektirir: nominal sürekli ve aşırı yük akımı, yük profili (değişken veya sabit tork), kontrol terminali eşleştirmesi, iletişim protokolleri, fiziksel kabin boyutları, frenleme direnci boyutlandırması ve kurulu seçenekler.  1. ABB ACS550'nin Üretimi Resmen Durduruldu mu? ABB'nin resmi 'ACS550, ACH550 ve ACQ550 Ürün Yaşam Döngüsü Bildirimi'ne göre, ACS550, ACH550 ve ACQ550 ürün aileleri 1 Ocak 2025 tarihinde resmen kullanım ömrünü tamamlamış ürün yaşam döngüsü aşamasına girmiştir.ABB bu açıklamasında, Avrupa, Asya, Orta Doğu, Afrika ve Amerika pazarları için standart üretimin ve düzenli satışların durdurulduğunu belirtmektedir. Belirli yerel pazarlar için kalan stok durumu, yerel ABB kuruluşlarıyla doğrudan iletişime geçmeyi gerektirmektedir ve ABB, kurulu araç filolarının yeni nesil sürücü ailelerine aktif olarak geçişini şiddetle tavsiye etmektedir.Eskime aşamasına girilmesi, mevcut tüm ACS550'lerin bir gecede ortadan kaybolacağı anlamına gelmez. Endüstriyel pazarda, üniteler hala şu yollarla temin edilebilir:· Dağıtıcının eski stokları;· Orijinal ekipman üreticisi (OEM) yedek parça stoğu;· Yenilenmiş, onarılmış veya hurdaya çıkarılmış ekipman;· Tükenmemiş bölgesel kanallardan kalan fazla stok.Ancak, kritik operasyonlar için azalan eski stoklara güvenmek, tesisleri yüksek bileşen fiyatlarına, öngörülemeyen teslimat sürelerine, sahte ürün risklerine ve nihayetinde tedarikin imkansızlığına maruz bırakmaktadır. Bu nedenle, ACS550 ünitelerini kullanan tesisler, acil bir arıza beklemek yerine derhal yapılandırılmış geçiş planları oluşturmalıdır. 2. Halef Aileler: Hangi Sürüş Tarzını Seçmelisiniz? ABB, kullanıcıların 550 ve 580 serileri arasındaki kapasiteleri, montaj yöntemlerini, boyutları, elektriksel parametreleri, kontrol terminallerini ve parametre gruplarını değerlendirmelerine yardımcı olmak için özel değiştirme ve geçiş kılavuzları yayınladı.Miras SerisiBirincil Uygulama AlanıYeni Nesil Yedek AilesiACS550Genel Makine, Fanlar, Pompalar, Konveyörler, MikserlerACS580 (Genel Amaçlı)ACH550HVAC, Bina Besleme/Dönüş Fanları, Soğuk Su PompalarıACH580 (HVAC'ye Özel)ACQ550Su ve Atıksu, Pompa İstasyonları, Kanalizasyon ArıtmaACQ580 (Su/Atık Su)ACS550 (Kodlayıcılı)Kapalı Devre Hız Geri Beslemesi / Yüksek Dinamik PerformansACS880 (Endüstriyel Yüksek Performans) ■ GÖÇ İÇİN GENEL KURALStandart ACS550 üniteleri ACS580'e, HVAC ACH550 üniteleri ACH580'e, Su/Atık Su ACQ550 üniteleri ise ACQ580'e geçiş yapmalıdır. Enkoder geri beslemesi gerektiren yüksek performanslı kapalı devre uygulamaları ise ACS880'e geçiş yapmalıdır. 3. Sadece Kilovat Değerine Göre Bire Bir Değişim Yapamamanızın Nedenleri Saha tadilatlarında sık yapılan bir hata, 15 kW'lık bir ACS550'nin herhangi bir 15 kW'lık ACS580 ile otomatik olarak değiştirilebileceğini varsaymaktır. Motor gücü sadece nominal bir referanstır. VFD seçiminin gerçek teknik belirleyicileri şunlardır:· Şebeke besleme gerilimi ve toleransı;· Motorun nominal akım değeri (In);· Frekans sürücüsünün sürekli ve maksimum aşırı yük akım kapasitesi;· Yük profili (Değişken Tork vs. Sabit Tork / Ağır Hizmet);· Ortam sıcaklığı ve kurulum yüksekliğine bağlı performans düşüşü;· Motor kontrol yöntemi (Skaler vs. Vektör);· İletişim ağı gereksinimleri;· Dinamik frenleme gereksinimleri (fren kıyıcısı ve direnç);· Muhafazanın IP derecelendirmesi ve mekanik boyutları.A. Santrifüj Fanlar ve Pompalar (Hafif Hizmet / Normal Hizmet)Fanlar ve santrifüj pompalar, düşük başlangıç ​​torku ve orta düzeyde kısa süreli aşırı yük talepleriyle karakterize edilen, karesel değişken tork yük profillerine (T ∝ n²) sahiptir. Motor akımı, sürekli çalışma döngüsü ve ortam koşulları doğrulandıktan sonra, ACS580 genellikle Hafif Hizmet (ILd) veya Normal Hizmet derecelendirmesine göre seçilebilir.B. Konveyörler, Mikserler ve Ağır YüklerKonveyörler, ağır karıştırıcılar, ekstrüderler, pozitif deplasmanlı pompalar ve kaldırma mekanizmaları yüksek kopma torku gerektirir ve şiddetli darbe yüklemelerine dayanır. Bu uygulamalar için boyutlandırma şu hususları dikkate almalıdır:· En yüksek mekanik yük altında gerçek çalışma akımı;· Hızlanma sırasında maksimum başlangıç/ani akım;· Başlatma/durdurma görev döngüsü frekansı;· Rotor kilitlenmesi/sıkışması riski;· Düşük frekanslı sürekli tork kapasitesi.Bu tür ekipmanlar için ACS580, Ağır Hizmet (IHd) derecelendirmesine göre seçilmelidir; bu da bir tam güç çerçeve seviyesi üstüne boyutlandırma gerektirebilir. 4. ACS550 Kaldırma İşleminden Önce Zorunlu Veri Toplama Eski ACS550 cihazını sökmeden önce, mevcut kurulumun eksiksiz bir arşiv kaydını oluşturun.1. Giriş kapısı isim levhasının net fotoğraf kaydıDonanım kodunun tamamını kaydedin: eksiksiz model dizesi (örneğin, ACS550-01-038A-4), besleme gerilimi aralığı, nominal çıkış akımı, seri numarası, IP derecesi, opsiyon kodları (+E200, +K454, vb.) ve kontrol ünitesi etiketi. Yalnızca 'ACS550 15kW' yazan bir etiket, hassas mühendislik değişimi için yeterli değildir.2. Motor Bilgi Plakası DoğrulamasıKaydedilmesi gerekenler: Nominal Güç (kW/HP), Nominal Gerilim (V), Nominal Akım (A), Frekans (Hz), Senkron/Nominal RPM, Güç Faktörü (cos φ), Sargı Bağlantısı (Yıldız Y vs. Delta Δ) ve Motor Tipi (Standart İndüksiyon, PM veya Patlamaya Dayanıklı).3. Parametre Yedekleme ve Kontrol Mantığı DenetimiSürücü çalışıyorsa, parametreleri Yardımcı Kontrol Paneli veya DriveWindow Light / Sürücü bestecisi aracılığıyla yükleyin. Sürücü tamamen arızalandıysa, kontrol stratejisini elektrik şemalarından, PLC kodundan ve terminal alan kablolamasından yeniden oluşturun. Kritik parametre setleri şunlardır:· Motor isim plakası parametreleri (Grup 99);· Başlatma/Durdurma/Yönlendirme kaynağı ve mantığı (Grup 10);· Minimum/Maksimum frekanslar, Hızlanma/Yavaşlama rampa süreleri (20 ve 22. Gruplar);· Analog Girişler (AI1 / AI2 sinyal tipi: 0–10V vs. 4–20mA);· Dijital Girişler (DI1–DI6) ve Röle Çıkışları (RO1–RO3 fonksiyonları);· PID kontrol cihazı ayarları, çok kademeli hızlar ve iletişim yapılandırmaları. 5. Kontrol Giriş/Çıkış Kablolaması: Terminal Numarasına Göre Pinler Arası Kablolama YAPMAYIN   ■ KRİTİK ALAN UYARISIACS550 ve ACS580'in her ikisi de ABB soyundan gelse de, kontrol kartı düzenleri, terminallerin fiziksel konumları ve fabrika makro varsayılanları önemli ölçüde farklılık gösterir. Bir kabloyu sadece ACS550 Terminal #2'den geldiği için ACS580 Terminal #2'ye bağlamak donanım hasarına veya kontrol arızasına neden olabilir! ACS550 FonksiyonuSinyal TipiACS580 EşdeğeriYenileme İşlem MaddesiBaşlat / DurdurDijital GirişDijital GirişAktif Yüksek / DI1 mantık ayarını doğrulayınİleri / GeriDijital GirişDijital GirişMakro yönü seçimini kontrol edin.Hız Referansı0–10 V veya 4–20 mAAnalog Giriş (AI1/AI2)DIP anahtarını / yazılım yapay zeka modunu yapılandırınBasınç Geri Beslemesi4–20 mAAnalog GirişÖlçeği, birimi ve PID geri besleme döngüsünü doğrulayın.Çalışma DurumuRöle ÇıkışıRöle Çıkışı (RO1/RO2/RO3)Röle bellenim çıkış fonksiyonunu yeniden eşleArıza ÇıkışıRöle ÇıkışıRöle ÇıkışıNO/NC devre süreklilik mantığını doğrulayın.Arıza SıfırlamaDijital GirişDijital GirişSıfırlama tetikleme modunu yapılandırın (kenar/seviye) Kritik Doğrulama Sinyalleri: Hız referansı (0–10V / 4–20mA), proses geri besleme döngüleri, başlatma/durdurma kilitleri, çok kademeli hızlar, sürücü çalışma/arıza/ayarlanan noktada çıkışları, baypas kilitleri ve acil durum yangın/güvenlik devreleri. Motoru çalıştırmadan önce noktadan noktaya giriş/çıkış kontrolü gerçekleştirin. 6. Kodlayıcı İstisnası: ACS880'e Yükseltme Yapmanız Gereken Durumlar ABB geçiş literatüründe vurgulanan önemli bir kural: ACS580 serisi, kodlayıcı geri bildirim modüllerini DESTEKLEMEZ.Eski ACS550 modelinde kapalı devre vektör hız kontrolü veya hassas konumlandırma için darbe kodlayıcı arayüz kartı (OTAC-01 gibi) kullanılıyorsa, değiştirilecek sürücü MUTLAKA ABB ACS880 ailesinden seçilmelidir.■ ENKODER SİSTEMLERİ İÇİN ACS580'İN YANLIŞ SEÇİLMESİNİN SONUÇLARI• Darbe kodlayıcının fiziksel olarak sonlandırılamaması veya arayüzlenememesi;• Kapalı devre hız doğruluğunun ve sıfır hız tutma torkunun tamamen kaybı;• Düşük frekanslı tork kapasitesi önemli ölçüde azalmıştır;• Elektrik ve otomasyon mimarisinin zorunlu olarak yeniden tasarlanması.  7. Modbus İletişim Geçiş Stratejileri Hem ACS550 hem de ACS580, standart RS-485 arayüzleri aracılığıyla yerel Modbus RTU iletişimini destekler. Ancak, kayıt eşleştirmesi aynı değildir. ABB Teknik Notu 062, iki geçerli geçiş yolunu tanımlar:Yöntem 1: Modbus Geriye Uyumluluk Modunu EtkinleştirmeACS580, 550 serisi Modbus kayıt adreslemesini taklit eden yerleşik bir eski uyumluluk modu içerir.· Avantajları: PLC/SCADA program değişikliklerini en aza indirir veya ortadan kaldırır; devreye alma sürecini hızlandırır ve arıza sürelerini kısaltır.· Sınırlamalar: Eski parametrelerin tamamı %100 oranında yansıtılmamaktadır ve yeni tanıtılan ACS580 gelişmiş özellikleri/tanılama araçlarına uyumluluk haritası üzerinden erişilemez.Yöntem 2: PLC/HMI Kayıt Adreslerinin Yerel ACS580 Haritalarına GüncellenmesiAna PLC, DCS veya HMI yazılımını doğrudan yerel ACS580 parametre kayıtlarına yeniden eşleme. Program ayarlamaları gerektirse de, bu sağlam, geleceğe dönük iletişim ve modern sürücü telemetrisine tam erişim sağlar.■ MODBUS DEVREYE ALMA ÖNCESİ KONTROL LİSTESİBelgeleyin ve doğrulayın: Düğüm Adresi, Baud Hızı, Veri Bitleri, Eşlik, Durdurma Bitleri, Kontrol Kelimesi adresi, Durum Kelimesi adresi, Hız Referansı / Gerçek Hız kayıtları, Motor Akımı / Tork / Arıza kodları ve 16 bit ile 32 bit kelime ölçeklendirme faktörleri.  8. Fiziksel Alan Kaplaması, Dolap Boşluğu ve Isı Yalıtımı Hususları ACS550 ve ACS580 modelleri arasında fiziksel şasi boyutları, çerçeve ebatları (R1–R9), montaj cıvata düzenleri ve soğutma boşluğu gereksinimleri farklılık göstermektedir.Sipariş vermeden önce, lütfen ambalajın içindeki bilgileri kontrol edin:· Şasi genişliği, yüksekliği ve derinliği;· Montaj deliği koordinatları ve arka plaka delme noktaları;· Hava akışı tahliyesi için üst ve alt termal boşluk;· Dolap kapağı açıklığı (yeni tahrik derinliğinin kapının kapanmasına izin verdiğinden emin olun);· Ana güç ve motor kablosunun bükülme yarıçapı ve kalan iletken uzunluğu;· Frenleme direncinin montaj yeri ve havalandırması. 9. Çevresel Aksesuarlar: Frenleme, EMC ve Fieldbus Seçenekleri Eski ACS550 aksesuarları, doğrulama yapılmadan genellikle doğrudan ACS580'e aktarılamaz:· Fieldbus Modülleri: Eski tip takılabilir adaptörler (RPBA-01 Profibus, RDNA-01 DeviceNet), modern F serisi adaptörlerle (Ethernet/IP ve PROFINET için FPBA-01, FDNA-01, FENA-21) değiştirilmelidir.· Frenleme Dirençleri: Dahili kıyıcı (daha küçük çerçevelere entegre edilmiş) bulunabilirliğini ve minimum izin verilen frenleme direncini (Ω) ve termal gücü (kW) yeniden doğrulayın.· EMC ve Reaktörler: ACS580, entegre harmonik azaltma (salınım bobini eşdeğeri) ve standart EMC filtreleme özelliklerine sahiptir.· Güvenli Tork Kesme (STO): ACS580, çift kanallı SIL3 / PL e STO terminallerini doğal olarak içerir ve uygun şekilde kablolu bağlantı veya acil durum güvenlik devrelerine entegrasyon gerektirir. 10. Önerilen 9 Adımlı Alan Geçiş İş Akışı · Adım 1: Mevcut Makine Arşivini Oluşturun — İsim plakalarının, kablolamanın, kabin düzeninin ve mevcut seçeneklerin fotoğraflarını çekin.· Adım 2: Parametreleri ve PLC Programlarını Yedekleyin — Parametre dosyalarını dışa aktarın, şemaları yakalayın ve Modbus kayıt haritalarını kaydedin.· 3. Adım: Yük Özelliklerini Analiz Edin — Mekanik yükü sınıflandırın (değişken veya sabit tork) ve çalışma akımı çekimini kaydedin.· 4. Adım: Uygun ACS580 Boyutunu Seçin — Voltaj, tam yük akımı, aşırı yük çevrimi ve ortam sıcaklığı değerlerine göre boyutlandırın.· Adım 5: Özel Gereksinimlerin Denetimi — Enkoderin varlığını, PID döngülerini, alan veri yolu protokollerini, dinamik frenlemeyi ve STO devrelerini doğrulayın.· Adım 6: Çapraz Referans Tabloları Oluşturma — Güç Terminalleri, Kontrol Giriş/Çıkışları, Parametreler ve İletişim Kayıtları için ayrıntılı eşleme sayfaları oluşturun.· Adım 7: Kurulum Öncesi Çevrimdışı Devreye Alma İşlemini Gerçekleştirin — Tesisin duruş süresinden önce yeni sürücüyü tezgah üzerinde test edin, parametreleri önceden yükleyin ve iletişimi doğrulayın.· Adım 8: Soğuk ve Sıcak Devreye Alma İşlemlerini Gerçekleştirin — Motor dönüş yönünü, başlatma/durdurma mantığını, hız ölçeklendirmesini, PID döngüsü yanıtını ve acil durdurma kilitlerini test edin.· Adım 9: Son Dokümantasyonu Arşivleyin — Tesis kayıtları için son parametre yedeklerini, revize edilmiş elektrik çizimlerini ve eksiksiz sipariş kodlarını kaydedin. 11. Kaçınılması Gereken Yedi Yaygın Değiştirme Hatası · Hata 1: Sadece Motorun kW Gücüne Göre Boyutlandırma: Nominal akımı, ortam sıcaklığına bağlı güç düşüşünü ve ağır yük gereksinimlerini göz ardı etmek.· Hata 2: Terminalden Terminale Kör Kablolama: Nesiller arasında aynı terminal numarası atamalarının varsayılması.· Hata 3: Parametrelerin Yedeklenmemesi: Sürücü arızasından sonra karmaşık PID veya çok adımlı mantığı sıfırdan yeniden oluşturmaya çalışmak.· Hata 4: Kodlayıcıyı Gözden Kaçırmak: Kapalı devre kodlayıcı uygulamasında ACS880 yerine standart bir ACS580 takmak.· Hata 5: Modbus Kayıtlarının Özdeş Olduğunu Varsaymak: Kayıt kayması, kelime sırası veya ölçeklendirme faktörü farklılıklarını göz ardı etmek.· Hata 6: Kabin Fiziksel Boyutlarını Göz Ardı Etmek: Montaj gününde montaj deliklerinin uyumsuzluğunu veya yetersiz kapı boşluğunu keşfetmek.· Hata 7: Opsiyon Modüllerini Gözden Kaçırmak: Siparişte gerekli alan veri yolu ağ geçitlerinin, frenleme ünitelerinin veya G/Ç genişletme modüllerinin atlanması. 12. Resmi ABB Referans Belgeleri 1. ABB ACS550, ACH550 ve ACQ550 Ürün Yaşam Döngüsü BeyanıEskime zaman çizelgesi, bölgesel bulunabilirlik yönergeleri ve aşamalı geçiş yolları hakkında detaylı bilgi.2. ACS550 - ACS580 Değiştirme ve Karşılaştırma Kılavuzu (Belge No: 3AXD50000660681)Kapsamlı teknik çapraz referans: çerçeve boyutları, boşluklar, kablolama terminalleri ve parametre grupları.3. 550 - 580 Serisi Modbus Kayıt Dönüştürme (Teknik Not 062)Modbus RTU geriye dönük uyumluluk modu ve yerel kayıt çevirisi için uygulama kılavuzu.4. ABB ACS580 Genel Amaçlı Sürücüler Donanım Kataloğu (Belge No: 3AUA0000145061)Tüm teknik özellikler, eksiksiz sipariş terminolojisi, boyut çizimleri ve opsiyon kodları. ■ ÖNEMLİ GÜVENLİK VE MÜHENDİSLİK BİLDİRİMİBu kılavuz, ön mühendislik rehberi niteliğindedir ve nihai teknik doğrulamayı değiştirmez. Değişken frekanslı sürücü değişimi tehlikeli voltajlar içerir. Tüm elektrik tasarımı, sökme, kablolama ve devreye alma işlemleri, yerel güvenlik standartlarına uygun olarak, yalnızca yetkili elektrik mühendisliği personeli tarafından yapılmalıdır.  🏢 TZ Tech Hakkında TZ Tech, endüstriyel otomasyon, elektrik, enstrümantasyon ve telekomünikasyon bileşenlerinin önde gelen tedarikçisidir. Hazır sevkiyata uygun distribütör stoğu tedarikinde uzmanlaşarak, son derece rekabetçi fiyatlar ve kısa teslimat süreleri sunabiliyoruz. Geniş envanterimiz sayesinde, başka yerlerde bulunması zor olan nadir ve üretimi durdurulmuş parçaları bile temin edebiliyoruz. 🛡️ Kalite Taahhüdümüz Kalitenin sizin için en önemli öncelik olduğunu biliyoruz. Her bir parça, tam bir güvenle satın alabilmeniz için sıkı bir eleme ve denetim sürecinden geçmektedir. Eski veya üretimi durdurulmuş parçalar için tam şeffaflığa inanıyoruz ve ürünün durumu hakkında her zaman dürüst ve doğru bir rapor sunacağız. Ayrıca, tüm yeni parçalar 1 yıllık tam garanti kapsamındadır. ✉️ İletişime Geçin  Bir projeniz mi var veya bir parçaya mı ihtiyacınız var? Bize bugün sorunuzu gönderin! Ekibimiz, hafta sonları hariç 6 saat içinde hızlı yanıt vermeye kendini adamıştır.
  • Allen-Bradley ControlLogix 1756-L6x: Ne Zaman Tamir Edilmeli, Ne Zaman Değiştirilmeli
    Allen-Bradley ControlLogix 1756-L6x: Ne Zaman Tamir Edilmeli, Ne Zaman Değiştirilmeli Aug 26, 2026
     Bir ControlLogix 1756-L6x Vardiya ortasında işlemci arızası meydana geliyor. Üretim hattı duruyor. Birisi işlemciyi söküyor, on dakika boyunca inceliyor ve tesise yüzlerce veya binlerce dolara mal olan bir karar veriyor. Bu kararların çoğu yanlış, çünkü L6x "arızalarının" çoğu aslında işlemciden kaynaklanmıyor.İşlemcide sorunlar göründüğünde, bu adımları bu sırayla uygulayın. Üç kontrolün de tamamlanmasına kadar başka hiçbir şey yapmayın.Öncelikle LED'leri okuyun. Ön paneldeki durum LED'i, sahip olduğunuz herhangi bir teşخيص aracından daha fazla bilgi verir. Her durum bir arıza sınıfına karşılık gelir: yanıp sönen yeşil, sabit yeşil, yanıp sönen kırmızı, sabit kırmızı, kapalı. Herhangi bir şeye dokunmadan önce tam olarak ne gördüğünüzü not edin.Ardından pili kontrol edin. 1756-BA2 lityum pil, ana güç kapalıyken SRAM programını çalışır durumda tutar. Zayıf bir pil, kontrol cihazı özelliklerinde ve ön panelde düşük pil uyarısı verir. Kasa kapalıyken pil biterse, program kaybolur. "Ölü CPU" çağrılarının büyük bir kısmı bitmiş pillerden kaynaklanmaktadır.Ardından CompactFlash kartını kontrol edin. Bozuk, gevşek veya arızalı bir 1784-CF64 kartı, L6x'in tıpkı ölü bir CPU gibi davranmasına neden olur. Güç açıldığında hata verir, aygıt yazılımını yüklemeyi reddeder veya önyükleme döngüsünde takılı kalır. Fabrikalar her hafta arızalı bir bellek kartı yüzünden sağlam işlemcileri hurdaya çıkarıyor.Bu üç kontrolün ardından ancak onarım mı yoksa değiştirme mi sorusuna cevap verilir. Bu kılavuz, karar verme sürecini şu sırayla ele alır: teşhis, envanter, onarım, değiştirme, karşılaştırma, karar verme. Karar çerçevesi önceden Para harcamadan önce, 1756-L6x arıza kodlu tüm cihazları bu filtreden geçirin.İşlemciyi şu durumlarda onarın:· Sorun, pil alarmı, bozuk CompactFlash kartı veya bellenim uyumsuzluğundan kaynaklanıyor olabilir.· İşlemci çalışmaya başlar, arka paneli algılar ve programını güç döngüleri boyunca korur.· İşlemci on yıldan daha kısa bir süre önce alındı ​​ve daha önce tekrarlayan arızalar yaşanmadı.· Rafınızda doğrulanmış bir program yedeğiniz ve sağlam olduğu bilinen yedek bir işlemciniz var.İşlemciyi şu durumlarda değiştirin:· İşlemci, farklı kasa, güç kaynağı ve raf sistemlerinde tekrar tekrar arıza veriyor.· Fiziksel hasarlar görürsünüz: yanmış bileşenler, şişmiş kondansatörler, bükülmüş pinler veya su veya kimyasallardan kalan kalıntılar.· Anakart veya kasa güç kaynağındaki bir arıza işlemciyi devre dışı bıraktı ve cihaz on yılı aşkın bir süredir kullanımda.· Hat kritik öneme sahip, program yedeklemesi doğrulanmamış ve tam katalog numaranız için yedek parçalar giderek azalıyor.Her şeyin üstünde tek bir kural var: kritik bir hat, onarım döngüsünü beklemez. Eğer bu işlemci, saatte binlerce dolara mal olan bir arıza süresine neden olan bir işlem yürütüyorsa, onu değiştirir veya yenisiyle takas edersiniz ve bunu hızlıca yaparsınız. Onarım, yedek parçalara, kritik olmayan hücrelere ve bütçe kısıtlaması olan atölyelere aittir. İşte tüm mantık tek bir paragrafta özetlenmiştir. 1756-L6x model serisine genel bakış Herhangi bir karar vermeden önce elinizde hangi işlemci olduğunu tam olarak öğrenin. Katalog numarası ön ve yan etikette basılıdır. Okuyun, kaydedin ve bu satırla karşılaştırın.Model | Bellek | Notlar1756-L61 | 1,2 MB | Giriş seviyesi model, küçük uygulamalar1756-L62 | 2 MB | Orta seviye, eski hatlarda yaygın1756-L63 | 4 MB | Sahada en yaygın kullanılan, en çok işe yarayan cihaz1756-L64 | 8 MB | Yüksek bellekli sürüm1756-L65 | 8 MB | L6x serisinin en üst modeli, daha hızlı işlemci1756-L6SP| 4 MB | L6xS güvenlik kontrol cihazları için güvenlik ortağıTüm L6x modelleri 20. sürüme kadar olan yazılım sürümlerini destekler ve RSLogix 5000 ile programlama yapar. Bu yazılım sürümü üst sınırı, bu kılavuzun ilerleyen bölümlerindeki birçok değiştirme kararını etkiler. Yazılım sürümünü katalog numarasının yanına yazın; ikisine de ihtiyacınız olacak. Adım 1: Parça rafına dokunmadan önce arızayı teşhis edin. 1.1 LED durumlarını okuyun Her 1756-L6x'in ön panelinde bir durum LED'i, bir modül OK LED'i ve pil sağlığını gösteren bir BAT LED'i bulunur. Bunları, şasi çalışır durumdayken ve kontak anahtarı REM veya RUN konumundayken okuyun.LED durumu | Anlamı | Sonraki adımYeşil renk sabit | İşlemci normal çalışıyor | Bugün sizin sorununuz değilYeşil ışık yanıp sönüyor | Program modu veya arızalı ancak onarılabilir | Çevrimiçi olun, arıza günlüğünü okuyunYanıp sönen kırmızı ışık | Giderilebilir arıza | Arızayı giderin, tekrarlanmasını izleyinKoyu kırmızı | Kurtarılamaz arıza veya donanım hatası | Bir kez güç döngüsü yapın, ardından pil ve CF kontrollerini çalıştırın.Kapalı | Güç yok, modül arızalı veya arka panel bağlantısı başarısız | Öncelikle güç kaynağını ve modül bağlantısını kontrol edin.Cihazı yeniden başlatmadan önce durumu kaydedin. Yeniden başlatma işlemi kanıtları siler. İyi bir pil ve yeniden takılmış bir CF kartıyla temiz bir yeniden başlatma işleminden sonra LED aynı duruma dönerse, gerçek bir donanım sorununuz var demektir. Değişirse, geçici bir durumu yakalamaya çalışmışsınız demektir. 1.2 Öncelikle pili kontrol edin. Bu adımı atlamayın. 1756-BA2, tipik kullanım ömrü iki ila beş yıl olan standart bir lityum pildir ve sahada "CPU programını kaybetti" çağrılarının en yaygın nedenidir.Şöyle kontrol edin:1. RSLogix 5000 veya Studio 5000'de kontrol cihazıyla çevrimiçi olun ve Kontrol Cihazı Özellikleri'ni açın. Pil alanını okuyun. Düşük pil seviyesi burada ve ön paneldeki BAT LED'inde gösterilir.2. Pil zayıfsa veya tamamen bitmişse, kasa çalışır durumdayken yeni bir 1756-BA2 pil ile değiştirin. Güç açıkken pil değiştirme işlemi, SRAM'in her zaman yedeklenmesini sağlar.3. Değişim işleminden sonra, programın bozulmadığını ve BAT LED'inin söndüğünü doğrulayın. Program zaten silinmişse, hemen CompactFlash adımına geçin.Dikkat edin, insanlar programlarını işte bu noktada kaybediyor: "Güvenlik olsun diye" kapalı bir kasadan pili çıkarıyorlar ve SRAM dakikalar içinde boşalıyor. Makine kapalıysa ve pil bitmişse, SRAM'deki program zaten risk altında demektir. Başka bir şey yapmadan önce CompactFlash kartını çıkarın ve okuyun. 1.3 CompactFlash kartı yeniden takın ve test edin. L6x'teki CompactFlash kartı, aygıt yazılımını ve program görüntüsünü içerir. Tüm sistemdeki en ucuz bileşendir ve en çok göz ardı edilenidir.Şunu yapın:4. Kasanın gücünü kesin veya işlemci takılı kalmışsa, güç kapalıyken kartı çıkarın.5. Kartı çıkarın, temas noktalarını kontrol edin, kuru bir bezle temizleyin ve kartı sıkıca yerine geri takın.6. Sistemi tekrar açın ve önyükleme sırasını izleyin. Yeniden takıldıktan sonra sorunsuz bir şekilde açılan bir CPU'da donanım arızası değil, kart temas sorunu vardı.7. İşlemci hala arızalıysa, aynı bellenim sürümüne sahip, sağlam olduğu bilinen bir CF kartla test edin. Yedek kart işlemciyi tekrar çalıştırırsa, arıza karttaydı. Kartı değiştirin.Dikkat edilmesi gereken nokta: CF kartını bilgisayarda rastgele biçimlendirme araçlarıyla yeniden yazıp sonra da işlemciyi suçlamayın. Firmware'i ControlFlash ile güncelleyin, başka hiçbir şey kullanmayın. Yanlış imajla yazılmış bir kart, sağlıklı bir işlemcinin ölü gibi görünmesine neden olur.Her işlemci için mutlaka yedek bir CF kartı bulundurun. Kartı işlemci seri numarası, ürün yazılımı sürümü ve program sürümüyle etiketleyin. Gece saat 2'de, etiketlenmiş bir yedek kart, tüm parça bütçesinden daha değerlidir. 1.4 Güç kaynağını ve arka paneli kontrol edin Çalışmayan bir L6x modülü genellikle işlemcinin hatası değildir. Sorunu modülden başlayarak dışa doğru inceleyin:8. Şasi güç kaynağının (1756-PA75, 1756-PB75 veya 1756-PA72) doğru voltajı ürettiğinden emin olun. Voltajı şasiden ölçün. Sadece güç kaynağı LED'ine güvenmeyin.9. CPU üzerindeki arka panel bağlantı pimlerini inceleyin. Birisi modülü yuvaya sertçe taktığında, bükülmüş pimler klasik bir arıza nedenidir. Her pimi ışıkla kontrol edin.10. İşlemciyi farklı bir yuvaya veya daha iyisi, sağlam olduğu bilinen bir güç kaynağına sahip farklı bir kasaya taşıyın. Eğer orada çalışıyorsa, sorun yuvada, arka panelde veya güç kaynağındadır.11. Kasa arka panelini yanık izleri, çatlak devre izleri veya yuva konektöründeki bükülmüş pimler açısından inceleyin.İnsanların bir gününü boşa harcadığı yer burası: İşlemciyi değiştiriyorlar, yenisi de aynı şekilde arızalanıyor ve ancak o zaman arka panelin bozuk olduğunu keşfediyorlar. Herhangi bir şey sipariş etmeden önce, sağlam olduğu bilinen bir kasada test edin. Adım 2: Karar vermeden önce sahip olduklarınızı kontrol edin. Tamir mi yoksa değişim mi yapacağınıza karar vermeden önce, durumu değerlendirin. Bu işlem yirmi dakika sürer ve her şeyi belirler.Program yedekleri. Bu CPU için en son .ACD dosyasını bulun ve RSLogix 5000'de açın. Çalışan program sürümüyle eşleştiğini doğrulayın. Yedek yok mu? O zaman CPU'daki CF kartı tek kopyanızdır. Programı çıkarana veya doğrulayana kadar CPU'yu hiçbir yere göndermeyin ve kasayı yeniden başlatmayın. Çoğu tesis, "yedeklerinin" üç yıl öncesine ait olduğunu bu anda keşfeder.Yedek CPU'lar. Rafınızda ne var? Aynı veya daha üst modelde, sorunsuz çalışan bir L6x mi? ​​Bir L7x mi? ​​Hiçbir şey mi? Cevabınız aciliyeti belirler. Kritik bir hatta yedek işlemci olmaması, kararın zaten verildiği anlamına gelir: birkaç gün içinde donanıma ihtiyacınız var, bu da haftalarca sürecek bir onarım değil, değişim veya yenileme anlamına gelir.Ürün yazılımı ve yazılım sürümleri. Ekibiniz hangi RSLogix 5000 sürümünü kullanıyor? L6x CPU'ları en fazla 20. ürün yazılımı sürümüne kadar destek veriyor. Mühendislik bilgisayarlarınız Studio 5000 v21 veya daha yeni bir sürüme geçtiyse, L6x projeniz yine de orada açılır, ancak dönüştürme işlemiyle birlikte ve eski ürün yazılımı kullanan bir L6x, daha yeni yazılıma sorunsuz bir şekilde bağlanamayabilir. Ürün yazılımı uyumsuzlukları sıklıkla donanım arızası olarak yanlış teşhis ediliyor. Silikonu suçlamadan önce hata kaydındaki sürümü kontrol edin.Yaşam döngüsü durumu. Tam katalog numaranız için Rockwell yaşam döngüsü durumunu biliyor musunuz? Rockwell'in ürün yaşam döngüsü sayfasına göre, birçok 1756-L6x CPU'su Yaşam Döngüsü veya Ömrünün Sonu durumunda bulunuyor. Katalog numaranız ve bölgeniz için rockwellautomation.com adresini kontrol edin. Rockwell bir modele servis vermeyi bıraktığında, onarım mı yoksa değiştirme mi sorusunun cevabı bir gecede değişir. Adım 3: 1756-L6x için yolları onarın Teşhis gerçek bir CPU arızasına işaret ediyorsa ve sistem onarım öneriyorsa, işte çoğu tesisin fiilen kullandığı sırayla izlenecek yollar. 3.1 Rockwell onarımı ve değişimi Rockwell Automation, garanti kapsamı dışında kalan ControlLogix donanımları için resmi bir onarım ve değişim programı yürütüyor. Cihazı gönderiyorsunuz, onlar arızayı teşhis ediyor ve kartınız onarılmış veya yenilenmiş bir değişim ünitesi olarak size geri gönderiliyor. Avantajları gerçek: orijinal parçalar, orijinal yazılım, iade edilen ünite için garanti ve denetçilerin beğendiği izlenebilirlik.Dezavantajlar herkesin bildiği gibidir: birçok bölgede haftalar süren teslimat süreleri ve yeni bir işlemcinin liste fiyatının üçte birine veya daha fazlasına ulaşabilen maliyet. Zaten on yaşında olan bir işlemci için bu hesaplama genellikle tutmaz. Sevkiyat yapmadan önce arıza açıklamasını içeren yazılı bir fiyat teklifi alın ve mevcut teslimat süresini teyit edin. 3.2 Üçüncü taraf tamir atölyeleri Bağımsız tamir atölyeleri, 1756-L6x anakartlarını Rockwell'in fiyatının çok daha düşük bir kısmına ve genellikle daha hızlı bir şekilde onarıyor. İyi olanlar süreçlerini yayınlıyor: ücretsiz teşhis, sabit fiyat teklifi, bileşen seviyesinde onarım ve garanti.Bir kartı tanımadığınız bir atölyeye göndermeden önce ödevinizi yapın. Test prosedürlerini sorun ve gerçek bir ControlLogix şasisi üzerinde, sağlam olduğu bilinen bir arka panel ile test yapmaları gerektiğini öğrenin. Garanti koşullarını ve aynı donanımı kullanan tesislerden referansları sorun. "Onarılmış" olarak geri gelen ancak kurulumda arızalanan bir kart, nakliye ve işçilik maliyetinizi ikiye katlar. Kendi kartınızı geri aldığınızı doğrulayabilmek için seri numarasını kaydedin. 3.3 Modül değişimi ve fazlası Yeni, tamir edilmiş ve arızalı ürünler arasında takas piyasası yer almaktadır. Fazla stok ve yedek parça satıcıları, hizmet dışı bırakılmış hatlardan sökülmüş, test edilmiş ve garantili çalışan 1756-L6x modüllerini stoklamaktadır. L6x makinelerinden oluşan bir filoya sahip bir tesis için, test edilmiş fazla stok bir CPU'yu yedek parça olarak satın almak genellikle en hızlı ve en ucuz çözümdür. Allen-Bradley yedek parça listelerinde bu modüller çeşitli garantilerle yer almaktadır.Dikkat edilmesi gereken nokta: Programınızla aynı bellenim sürümüne sahip olmayan bir işlemci, bellenim güncellemesi yapılmadan programınızı yüklemeyecektir. Satın almadan önce bellenim sürümünü doğrulayın veya kurulum sırasında ControlFlash işlemi için bütçe ayırın. Adım 4: 1756-L6x için yedek yollar Değiştirme kararı alındığında, dört dürüst seçeneğiniz var. Bunları tesisinizin gerçekte ne yaptığına göre sıralayın. 4.1 Aynı aileden yedek parça: 1756-L7x 1756-L7x ailesi, L71'den L75'e kadar olan modeller ve güvenlik ortağı L7SP, L6x'in doğrudan halefidir. Aynı kasa, aynı arka panel, aynı giriş/çıkış, aynı güç kaynakları. L6x'i çıkarıp yerine L7x'i takarsanız, geçiş büyük ölçüde donanım yazılımı ve yazılım sorunu haline gelir.Kazanımlarınız: daha fazla bellek, daha hızlı tarama ve Studio 5000 v21 ve üzeri sürümler için destek. RSLogix 5000 L6x projeniz dönüştürme işlemiyle birlikte Studio 5000'de açılır. Özellikle hareket, mesaj talimatları ve özel eklenti talimatları konusunda dönüştürme incelemesi için zaman ayırın.L7x, mevcut şasilerinizi, raflarınızı ve giriş/çıkışlarınızı koruduğu için donanım maliyeti kontrol altında kalır. Bu nedenle çoğu L6x tesisi önce L7x'e geçiş yapar. Ancak, L7x de eskimeye yüz tutmuş bir teknolojidir, bu nedenle kritik bir hattı ona emanet etmeden önce yaşam döngüsü durumunu kontrol edin. 4.2 Mevcut nesil yedek parça: 1756-L8x L81'den L85'e ve L8SP'ye kadar olan 1756-L8x ailesi, Rockwell'in mevcut ControlLogix neslidir. Daha fazla bellek, daha hızlı işlemciler, siber güvenlik özellikleri ve en uzun destek süresi sunar. Önümüzdeki on yıl boyunca çalıştırmayı planladığınız kritik bir ürün hattı için L8x en doğru çözümdür.Maliyet daha yüksek ve geçiş sadece işlemciyi değil, daha fazlasını etkiliyor: Studio 5000 proje dönüşümü, raf genelinde olası bellenim güncellemeleri ve eski iletişimlerin incelenmesi. Dönüşümü bir takas olarak değil, bir proje olarak planlayın. Zaten Studio 5000 kullanan tesisler L8x dönüşümünü kolay buluyor. RSLogix 5000 v20 veya daha eski sürümleri kullanan tesisler daha büyük bir sıçrama ile karşı karşıya kalacak, bu nedenle mühendislik zamanı için bütçe ayırın. 4.3 Boyut Küçültme: CompactLogix 5380 ve 5069 Makinenin ControlLogix kapasitesine ihtiyacı yoksa, ControlLogix satın almayın. CompactLogix 5380 ailesi, 5069-L306ER ve kardeş modelleri ile eski CompactLogix 1769-Lx serisi, bağımsız makinelerin, skidlerin ve küçük hücrelerin büyük bir bölümünü karşılıyor. 5069 serisi Studio 5000'i çalıştırıyor, aynı etiket tabanlı programlamayı kullanıyor ve L8x'ten çok daha ucuz.Kapasite kontrolünü dürüstçe yapın: kaç giriş/çıkış noktası, ne kadar hareket, ne kadar veri kaydı, hattın gerçekten hangi iletişim özelliklerine ihtiyacı var? Cevaplar 5380'e uygunsa, değiştirme işlemi yedek parça ve enerji maliyetleriyle ilk yılda kendini amorti eder. Ancak sorun şu: rafı yeniden kablolamanız veya yeniden devreye almanız gerekiyor, bu da gerçek bir arıza süresi ve gerçek bir mühendislik çalışması anlamına geliyor. Bu küçük bir makine için sorun değil. 500 giriş/çıkışlı bir hat için ControlLogix'te kalın. 4.4 Küçük ölçekli uygulamalar: Micro800 Küçük, tek amaçlı makineler için Micro800 ailesi, bütçe dostu bir çözümdür. İşlevsel anlamda ControlLogix'in yerini tutmaz. Farklı işler için farklı bir platformdur: küçük bağımsız makineler, basit sıralamalar, tek bir kontrol ünitesi ve birkaç giriş/çıkış biriminin her şeyi kapsadığı uygulamalar. Zaten küçük bir makineyi yeniden inşa ediyorsanız ve eski L6x bunun için çok büyükse, Micro800'e bir göz atmaya değer. Makine koordineli bir hattın parçasıysa, onu atlayın ve Logix ailesinde kalın. 4.5 Yedek parça stratejisi Çoğu tesis yedek parça konusunda yanlış yapıyor. Bir CPU arızalanana kadar bekliyorlar, sonra da yüksek fiyatlarla donanım arayışına giriyorlar. Yaşlanan L6x CPU'lara sahip bir filo için doğru hareket, yedek parçalar hala mevcutken yedek parçayı satın almaktır. Rafta bulunan, etiketli bir CF kartı ve yeni bir bataryası olan test edilmiş bir adet fazla L6x, bir haftalık acil durumu iki saatlik bir değişime dönüştürür. Şimdiden stoklayın. Bu modeller aktif destekten çıktıkça PLC yedek parça temini her çeyrekte daha da zorlaşıyor. Adım 5: Maliyet ve çaba karşılaştırması Aşağıdaki tablo dürüst bir karşılaştırma sunmaktadır. Fiyatlar bölgeye, satıcıya ve garantiye göre değişiklik gösterdiğinden, çaba ve risk sütunlarını gerçek karar verici faktörler olarak değerlendirin.Yol | Donanım maliyeti | Arıza süresi | Mühendislik çabası | Risk | En uygun kullanım alanıÜçüncü taraf onarım | Düşük | Haftalarca bekleme süresi | Düşük | Orta: iade edilen kart tekrar arızalanabilir | Yedek parçalar, kritik olmayan hücrelerRockwell değişimi | Orta | Haftalar | Düşük | Düşük: orijinal parçalar ve garanti | Denetlenen veya düzenlenmiş tesislerFazla L6x değişimi | Düşük ila orta | Günler | Düşük | Orta: ürün yazılımını ve geçmişi doğrulayın | L6x'te kalması gereken filolarL7x'e yükseltme | Orta | Planlanan günler | Orta: proje dönüşümü | Düşük | RSLogix 5000 üzerinde mevcut raflara sahip tesislerL8x'e yükseltme | Yüksek | Planlanan günler | Yüksek: tam proje dönüşümü | Düşük | On yıllık ufukta kritik hatlarCompactLogix 5380 | Düşük ila orta | Yüksek: yeniden devreye alma | Yüksek | Orta: yeni mimari | Bağımsız makineler, küçük hücrelerMaliyet sütununu dikkatlice okuyun. Kurulum sırasında arızalanan "ucuz" bir onarım, nakliye ve işçilik maliyetini iki katına çıkarır. On beş yıl boyunca çalışan "pahalı" bir L8x ise ucuzdur. Kararın toplam maliyetini hesaplayın: donanım, nakliye, mühendislik saatleri, arıza süresi ve işi iki kez yapma olasılığı.Bu hesaplamalar, program yedeklemelerinin doğrulandığını varsaymaktadır. Yedeklemeler olmadan, her yol daha pahalı ve daha tehlikeli hale gelir ve tek mantıklı hareket, herhangi bir şeye dokunmadan önce programı CF karttan veya pil destekli SRAM'den kurtarmaktır. Karar kontrol listesi Bu listeyi her seferinde sırayla çalıştırın.12. LED durumunu okuyun ve kaydedin. Cihazı bir kez kapatıp açın.13. Pili kontrol edin. Pil seviyesi düşükse, 1756-BA2 pilini güç açıkken değiştirin. Programı doğrulayın.14. CompactFlash kartını yeniden takıp test edin. Çalışır durumda olduğu bilinen bir kart deneyin.15. İşlemciyi, sağlam olduğu bilinen bir kasa ve güç kaynağıyla test edin.16. Ürün yazılımı sürümünün yazılımınız ve programınızla uyumlu olduğundan emin olun.17. En son program yedeğini bulun ve doğrulayın. Yedekleme yok mu? O zaman burada durun ve önce programı kurtarın.18. Tam katalog numaranız için Rockwell'in yaşam döngüsü sayfasına bakın.19. Yedek parçalarınızı ve hattınızın kritiklik derecesini hesaplayın.20. Arıza küçükse, işlemci sağlamsa ve zaman varsa onarımı yaptırın.21. Arıza ciddi ise, cihaz eski ise veya hat kritik önem taşıyorsa, değiştirin veya yenisiyle değiştirin.22. Yedek parçayı henüz mevcutken alın ve üzerine yazılım ve program sürümlerini yazın.Bunu yazdırın. Panele yapıştırın. Bir sonraki vardiyanın kötü bir karar vermesini önleyecektir. SSS ControlLogix L6x'te 1756-BA2 pil ne kadar süre dayanır?Genellikle iki ila beş yıl arasında dayanır, bu süre güç kesintisi süresine ve ortam sıcaklığına bağlıdır. Arıza durumunda değil, düzenli bir program dahilinde değiştirin. Panelde yedek bir pil bulundurun.Programı kaybetmeden pili değiştirebilir miyim?Evet, eğer şasi çalışır durumdayken değiştirirseniz. Şasi kapalıysa ve pil bitmişse, SRAM programı zaten risk altındadır, bu nedenle pil bitmeden önce programı CompactFlash karta veya bir bilgisayara taşıyın.1756-L63 model işlemcimde OK LED'i sürekli kırmızı yanıyor. İşlemci arızalı mı?Henüz değil. Önce tam teşhis işlemini yapın: güç döngüsü, pil kontrolü, CF kartının yeniden takılması ve sağlam olduğu bilinen bir şaside test çalıştırması. Tüm bu işlemler boyunca sürekli yanan kırmızı bir LED, donanım arızasına işaret eder. Ancak o zaman onarım mı yoksa değiştirme mi yapacağınıza karar verin.1756-L7x modeli mevcut L6x programımı çalıştırabilir mi?L6x projeniz, dönüştürme işlemiyle birlikte Studio 5000'de açılır ve dönüştürülen proje aynı kasada L7x üzerinde çalışır. Özellikle hareket, mesajlaşma ve eklenti talimatları açısından dönüştürme işlemini gözden geçirmek için zaman ayırın.1756-L6x hangi bellenim (firmware) yazılımını destekliyor?L6x ailesi en fazla 20. ürün yazılımı sürümünü destekler. Daha yeni Studio 5000 sürümleri hala L6x projelerini açabiliyor, ancak eski ürün yazılımı kullanan bir L6x, daha yeni yazılımlarla iletişim kurmayı reddedebilir. Donanım hatası demeden önce sürüm uyumluluğunu kontrol edin.1756-L6x modeli hala Rockwell tarafından destekleniyor mu?Birçok L6x katalog numarası, ürün yaşam döngüsü veya kullanım ömrünün sonu aşamasındadır. Tam katalog numaranız ve bölgeniz için Rockwell ürün yaşam döngüsü sayfasını kontrol edin. Destek durumu hem onarım fiyatlarını hem de yedek parça bulunabilirliğini etkiler, bu nedenle karar vermeden önce doğrulayın.1756-L6x yedek parçalarını nereden bulabilirim?Fazla stok ve satış sonrası kanallarında test edilmiş L6x modülleri bulunmaktadır. Allen-Bradley yedek parça ve PLC yedek parça listelerini kontrol edin ve satın almadan önce herhangi bir ünitenin ürün yazılımı sürümünü ve garantisini doğrulayın.Elektrik kesintisinden sonra işlemcim programını kaybetti. Pil mi yoksa CF kartı mı sorunlu?Öncelikle pili kontrol edin. Pil bitmişse ve program yalnızca SRAM'deyse, CompactFlash kartta kayıtlı olmadığı sürece program kaybolmuştur. İşte bu yüzden her L6x'in etiketli bir yedek CF kartı taşıması gerekir.Onarım her zaman değiştirme işleminden daha mı ucuzdur?Hayır. Kurulum sırasında başarısız olan ucuz bir onarım, planlı bir yükseltmeden daha pahalıya mal olur. Donanım, nakliye, mühendislik saatleri ve arıza sürelerini karşılaştırın ve işi iki kez yapma olasılığını hesaplayın. Kritik hatlardaki eski işlemciler için genellikle değiştirme daha avantajlıdır.URL Uzantısı: controllogix-1756-l6x-repair-or-replace--------------------------------------------------------------------------------------------🏢 TZ Tech Hakkında TZ Tech, endüstriyel otomasyon, elektrik, enstrümantasyon ve telekomünikasyon bileşenlerinin önde gelen tedarikçisidir. Hazır sevkiyata uygun distribütör stoğu tedarikinde uzmanlaşarak, son derece rekabetçi fiyatlar ve kısa teslimat süreleri sunabiliyoruz. Geniş envanterimiz sayesinde, başka yerlerde bulunması zor olan nadir ve üretimi durdurulmuş parçaları bile temin edebiliyoruz. 🛡️ Kalite Taahhüdümüz Kalitenin sizin için en önemli öncelik olduğunu biliyoruz. Her bir parça, tam bir güvenle satın alabilmeniz için sıkı bir eleme ve denetim sürecinden geçmektedir. Eski veya üretimi durdurulmuş parçalar için tam şeffaflığa inanıyoruz ve ürünün durumu hakkında her zaman dürüst ve doğru bir rapor sunacağız. Ayrıca, tüm yeni parçalar 1 yıllık tam garanti kapsamındadır. ✉️ İletişime Geçin  Bir projeniz mi var veya bir parçaya mı ihtiyacınız var? Bize bugün sorunuzu gönderin! Ekibimiz, hafta sonları hariç 6 saat içinde hızlı yanıt vermeye kendini adamıştır.
  • Siemens S7-300 Analog Giriş Arıza Giderme: Sahada Tespit Edilen SM331 Arızaları
    Siemens S7-300 Analog Giriş Arıza Giderme: Sahada Tespit Edilen SM331 Arızaları Aug 24, 2026
     Sabah saat üç. Paketleme hattı sessizliğe bürünüyor. Planlı bir duraklamanın o zarif sessizliği değil. Gece vardiyası operatörünün beni arayıp "Bu geceki ilk sorun değil" der gibi bir ses tonuyla konuştuğu türden bir sessizlik."Tank seviyesi dolu," diyor. "Dolu ve yükselmeye devam ediyor. Ürünü raflara dökmek üzereyiz."Dizüstü bilgisayarımda KDV tablosunu açıyorum. Seviye kanalının ham değeri 27648. Ölçeğin en üst noktasında, tam olarak sabitlenmiş durumda. O tanktaki verici 4-20 mA'lik bir ünite ve SM331, giriş maksimuma ulaştığında 27648 değerini bildiriyor. Ya tank gerçekten taşıyor ya da o devrede bir şey yanlış gösteriyor.Döngüydü. Genellikle öyledir.Sayamayacağım kadar çok SM331 değiştirdim. Ayrıca, 2 telli bir vericinin 4 telli için ayrılmış bir yuvaya bağlanması veya panel temizliğinden sonra bir menzil kartının ters takılması nedeniyle tamamen sağlam modüllerin kullanılamaz hale geldiğini de gördüm. On vakadan dokuzunda sorun modülde değil, terminallere bağlı bağlantı elemanlarında oluyor.Bu makale, arızaları sahada ne sıklıkla gördüğüme göre sıralanmış, kontrol etme sıramı göstermektedir. Yedek parça sipariş etmeden önce listeyi yukarıdan aşağıya doğru inceleyin. Modülün sorun olduğunu düşünebilirsiniz. Çoğu gece sorun modülde değildir. SM331 Gerçekte Nedir? SM331, S7-300 ailesi için analog giriş kartıdır. Alan vericisinden gelen 4-20 mA, 0-20 mA veya voltaj sinyalini alır ve CPU'nun kullanabileceği bir sayıya dönüştürür. Bu sayı, tek kutuplu aralıklar için 0 ile 27648 arasında veya çift kutuplu aralıklar için -27648 ile +27648 arasında ham bir tamsayıdır. CPU daha sonra bu ham değeri mühendislik birimlerine dönüştürür: yüzde, bar veya santigrat derece. İşlemin ihtiyacına göre.Tüm aile birkaç ortak özelliğe sahip. Aynı ray üzerine monte ediliyorlar. Aynı arka panel veri yolunu kullanıyorlar. Hepsi aynı teşhis sistemine yanıt veriyor. Farklılıklar kanal sayısında, çözünürlükte, giriş aralıklarında ve kanalların birbirlerinden ne kadar iyi izole edildiğinde yatıyor.Her çırağa söylediğim bir şey var: SM331 aptal, dürüst bir cihazdır. Okumaları uydurmaz. Eğer 27648 değerini gösteriyorsa, bir şey girişi oraya doğru yönlendirmiştir. Eğer sıfır değerini gösteriyorsa, devre açık veya ölüdür. Kart, seri numarası olan bir voltmetredir. Ona bu şekilde yaklaşırsanız, sorun giderme çok daha kolaylaşır. SM331 Modelleri: Sahada Karşılaşacağınız Modeller Tüm SM331'ler aynı değildir. Sipariş numarası size neredeyse her şeyi anlatır. Bunlar, tesislerde gerçekten gördüğüm ve ne işe yaradıklarıyla ilgili bilgilerdir.Sipariş numarası | Kanallar | Çözünürlük | Giriş aralıkları | Tipik kullanım6ES7331-7KF02-0AB0 | 8 Yapay Zeka | 12-bit | 0-20 mA, 4-20 mA, ±10 V | İş yükünün atı. Proses sinyalleri, vericiler, sürücü geri beslemesi6ES7331-7KB02-0AB0 | 2 Yapay Zeka | 12-bit | 0-20 mA, 4-20 mA, ±10 V | Küçük paneller, birkaç sinyal, sonradan takılan sistemler6ES7331-7NF10-0AB0 | 8 AI | 15-bit | 0-20 mA, 4-20 mA, ±10 V | Yüksek çözünürlük, hassas tartım, hızlı döngüler6ES7331-7NF00-0AB0 | 8 Yapay Zeka | 15 bit | 0-20 mA, 4-20 mA, ±10 V | Eski yüksek çözünürlüklü kart, 7NF10 ile aynı görevi görüyor6ES7331-1KF02-0AB0 | 8 Yapay Zeka | 13 bit | 0-10 V, ±10 V, 0-20 mA | Yüksek voltajlı paneller. Kanallar arasında izolasyon yok.6ES7331-7PF11-0AB0 | 8 AI | 16-bit | RTD, termokupl | Sıcaklık. Pt100, J ve K tipiSahadan birkaç not. 7KF02, çoğu rack'ten çıkaracağınız modeldir. Ucuzdur, her yerde bulunur ve menzil kartı, tek bir kartın voltaj, akım ve bazı pozisyonlarda hatta Pt100 ve termokuplları bile yönetmesine olanak tanır. Bu esneklik, bu kadar uzun süre hayatta kalmasının nedenidir.1KF02'de kanallar arasında izolasyon yok. Her kanal aynı referansı paylaşıyor. Bir devredeki topraklama hatası tüm kartı etkiliyor. Bir arızalı saha kablosunun sekiz kanalı birden devre dışı bıraktığını gördüm ve bakım ekibi kablo kontrol edilmeden önce iki sağlam kartı değiştirdi.7NF10, 40 pinli ön konektör kullanır. 7KF02 ve 1KF02 ise 20 pin kullanır. Yedek parça satın alırken konektörü eşleştirin, aksi takdirde gece saat 2'de doğru kabloyu aramak zorunda kalırsınız. Hata Listesi, Ne Sıklıkla Gördüğüme Göre Sıralanmış 1. Kablolama ve Kutupluluk İşte asıl sorun bu. Analog hatlarla ilgili çağrılarımın yarısı, parça siparişi yerine tornavida ile yapılan bir tamirle sonuçlanıyor diyebilirim. En yaygın hata, kanal terminallerindeki kutupların ters çevrilmesidir. M+ ve M- uçları yer değiştirmiş. Bir cihaz teknisyeni, kalibrasyondan sonra bir basınç vericisini yeniden terminale bağlar, uçları birbirine karıştırır ve okuma durur. Operatör, vericinin bozulduğuna yemin eder. Oysa verici sağlamdır. Terminal bloğundaki iki küçük harf tüm hikayeyi anlatıyor.Akım girişlerinin bir geri dönüş yoluna ihtiyacı vardır. Döngünün negatif tarafı boşta kalırsa, anlamsız değerler elde edersiniz. Sıfır değil, sabit değil. Anlamsız değerler. Sarhoş bir adam gibi sağa sola savrulan değerler. Ayrıca sıkı görünen ama ince bir tel parçasıyla bağlı bir terminal de gördüm. Makine her titreştiğinde okuma düşüyordu. Gevşek bir sensör olduğunu düşünürdünüz. Gevşek bir vidaydı.Çekler:· Terminal vidaları gerçekten sıkı mı? Her bir kabloyu hafifçe değil, iyice çekin.· Modüldeki M+ ucu sinyalin artı tarafına mı gidiyor? M- ucu eksi tarafına mı gidiyor?· Mevcut her kanalın tam bir geri dönüş yolu var mı?· Nemli bölgelerde korozyon, yeşil küf veya renk değiştirmiş terminaller var mı?Çözüm: Kablo uçlarını yüksüklerle yeniden sonlandırın, hasarlı terminal bloklarını değiştirin ve çifti etiketleyin. Etiketleme işlemi on saniye sürer ve bir saat tasarruf sağlar. 2. İki Telli ve Dört Telli Vericiler Bu, iyi modülleri hurda kutusuna gönderiyor. 2 telli bir verici, döngünün kendisinden güç alır. Modülün 2 telli çalışma için yapılandırılması gerekir, böylece döngü gücünü kanaldan dışarı verir. 4 telli bir verici kendi beslemesiyle çalışır. Çıkışı sadece bir sinyaldir ve modül sadece onu ölçer.4 telli bağlantı için yapılandırılmış bir yuvaya 2 telli bir verici takarsanız, devrede güç olmaz. Kart sıfır gösterir. Herkes kartı suçlar. Bir keresinde, bir müteahhit tarafından takılmış, ustabaşının dediğine göre arızalı, yepyeni bir basınç vericisi bulmuştum. Devrede voltaj olmadığını bulmak için multimetreyle iki dakika harcadım. Kartın hiç şansı yoktu.Tersi daha da kötü. 4 telli bir vericiyi 2 telli için yapılandırılmış bir yuvaya bağlarsanız, modül döngü akımını ememeyen bir çıkışa yönlendirmeye çalışır. Okuma 27648'de sabitlenir ve verici çıkış aşaması ısınır ve sorun çıkarır. Bu, bazen gerçekten dolu bir depoda bile, yanlış bir okuma nedeniyle vananın kapanması sonucu oluşan "depo dolu" çağrısıdır.Çekler:· Vericiye kaç kablo gidiyor? İki kablo, 2 telli bağlantı anlamına gelir. Dört kablo ise, kendi güç kaynağına sahip olduğu anlamına gelir.· HW Config girdisinde o kanal grubu için ne yazıyor?· Kartın pozisyonu nedir?Çözüm: Menzil kartını ve donanım yapılandırmasını verici tipine uyacak şekilde ayarlayın ve döngü güç kaynağını olması gereken yere bağlayın. 3. Ham Değer 27648 veya 0'da Takılı Kaldı Klasik durum. 27648'de sabitlenmiş ham değer, girişin maksimuma sürüldüğü anlamına gelir. 0'da sabitlenmiş ham değer ise döngünün açık olduğu, sensörün arızalı olduğu veya beslemenin eksik olduğu anlamına gelir. Her ikisi de HMI'da aynı görünür: hatalı bir okuma. Ancak her ikisinin de tamamen farklı nedenleri vardır.27648'de takılı kaldı, olasılık sırasına göre: sensör kısa devre yapmış veya takılı kalmış, döngü akımı gerçekten 20 mA'nın üzerinde, verici çıkışı doygunluğa ulaşmış veya menzil yanlış ayarlanmış. Bir hafta boyunca dolu gösteren bir depo seviyem vardı. Operatör bunu arızalı bir kart olarak değerlendirdi. Kablo, çatı onarımı sırasında bir kablo tepsisinin altında sıkışmış ve çifti birbirine kısa devre yapmıştı. Verici, kısa devre yapmış bir döngüye karşı maksimum gücünü zorluyordu. Kart doğruyu gösteriyordu.0'da takılı kalma: açık devre, arızalı verici, 24V devre beslemesinde atmış bir sigorta veya izleme kapalıyken kablo kopması. Ve işte ince bir nokta: kanal 0-20 mA için yapılandırılmışsa ancak verici 4-20 mA ise, tank boşken kart ölçeğin yaklaşık %20'sini okur. Sıfır değil. Yüzde yirmi. Operatörler buna "sızıntı" diyor ve bu bir donanım sorunu değil, yapılandırma sorunudur.Çekler:· Devreye seri olarak bir ampermetre bağlayın. Akımın gerçek değeri ne olur?· Verici terminalleri arasındaki voltajı ölçün. İhtiyaç duyduğu voltajı alıyor mu?· 24V hattını ve devre sigortasını kontrol edin. Sigortalar, diğer tüm bileşenlerden daha sık olarak gece 3'te atıyor.Çözüm: Sigortayı değiştirin, kabloyu onarın veya sensörü değiştirin. Ardından bir döngü kalibratörü ile 12 mA akım verin. Kart orta ölçekte bir değer gösteriyorsa, sorun kartta değildi. 4. Kanal Grubu İzolasyon Arızaları 7KF02, kanallarını ikişerli gruplar halinde ayırır. 0 ve 1 numaralı kanallar bir grubu paylaşır. Aynı şekilde 2 ve 3, 4 ve 5, 6 ve 7 numaralı kanallar da. Bir gruptaki bir kanal etkilendiğinde, diğer kanal da etkilenmeye devam eder. Bir voltaj dalgalanmasının 0 numaralı kanalın giriş korumasını devre dışı bıraktığını ve 1 numaralı kanalın bir ay boyunca anlamsız değerler gösterdiğini, herkesin ise 1 numaralı kanalın vericisini suçladığını gördüm.Grup kablolaması aynı referansı da paylaşır. Gruptaki bir kanalda kısa devre yapan bir saha kablosu, grubun referansını çekebilir ve komşu kanalın okumasını etkileyebilir. Aynı grup, aynı kader.Çekler:· Şüpheli sinyali farklı bir gruptaki bir kanala taşıyın. Eğer orada sorunsuz çalışıyorsa, hasarlı olan tüm kart değil, gruptur.· Gruptaki her iki kanalı da kontrol edin. Eğer ikisi de uygunsuz davranış sergiliyorsa, gruptan şüphelenin.· Sadece alarm veren kanaldaki değil, her iki kanaldaki saha kablosuna da bakın.Çözüm: Arızalı alan yolunu onarın. Eğer o grubun giriş aşaması gerçekten bozulmuşsa, kartın değiştirilmesi gerekir. Arızalı bir grubu atlayamazsınız. 5. Yanlış Aralık Modülü veya Yanlış Ayar 7KF02'nin bir aralık kartı var, modülün önüne takılan küçük bir kart. Her kanal grubu için ölçüm aralığını ayarlıyor. Ters takılabilir. Yanlış yuvaya takılabilir. Bir panel temizleme ekibinin bir tanesini çıkarıp, kontakları silip, 180 derece döndürerek geri taktığını gördüm. Bundan sonra kanalların yarısı anlamsız değerler gösterdi. Kimse programa dokunmadı. Kimse kablolamaya dokunmadı. Tüm sorun 5 dolarlık bir plastik parçadaydı.Aralık kartının konumu ve HW Config girişi birbirine uymalıdır. Kart 4-20 mA diyorsa ancak HW Config 0-10 V diyorsa, okumalar sensör sorunu gibi görünen bir şekilde yanlış olacaktır. Ayrıca, HW Config'deki sipariş numarası ve donanım sürümü gerçek modülle eşleşmelidir, aksi takdirde CPU yuvayı işaretler.Çekler:· Aralık kartını çekin. Doğru yönde mi? Doğru konumda mı?· HW Config aynı grup için aynı aralığı gösteriyor mu?· HW Config'deki sipariş numarası, raftaki modülle eşleşiyor mu?Çözüm: Kartı doğru şekilde yeniden takın, HW Config girişini düzeltin ve indirin. İşlemci sorun çıkarıyorsa rack'i yeniden başlatın. 6. Topraklama ve Ortak Mod Gerilimi 7KF02, kanal gruplarını yalnızca yaklaşık iki voltluk bir farkla ayırır. Bu gerçek bir izolasyon değildir. Sadece göstermelik bir ayrımdır. Verici ve PLC farklı toprak potansiyellerinde bulunuyorsa, bu fark doğrudan girişe yansır. Okumalar kayar. Sıçrar. Bazen de sabit kalır.Amerika Birleşik Devletleri'nde 120V/60Hz ile çalışan, 230V/50Hz'lik bir tesis panosunun yanında bulunan bir kompresör ünitesi yaptırmıştım. Analog sinyal gün boyunca sürekli kayıyordu. Topraklamalar birkaç voltluk bir fark gösteriyordu ve 7KF02'nin buna yetecek kadar boşluğu yoktu. Çözüm, tek noktadan topraklama ve bir ucundan topraklanmış bir koruma kalkanıydı. 15 bitlik 7NF modülleri bu tür şeyleri daha iyi hallediyor, ancak her zaman donanımınızı seçemezsiniz.Çekler:· Vericinin negatif kutbu ile modülün M terminali arasındaki voltajı ölçün. Bir veya iki volttan fazla olması, ortak mod sorununa işaret eder.· Koruma kalkanı her iki ucundan da topraklanmış mı? Bu, uğultulu bir topraklama döngüsüdür.· Sinyal kabloları, motor kabloları veya VFD kablolarıyla aynı kablo kanalını mı paylaşıyor?Çözüm: Tek noktadan topraklama, koruma kalkanının bir ucunun topraklanması ve diğer ucunun bantlanması; inatçı durumlarda ise verici ile kart arasına bir izolatör takılması. Yeni bir modülden daha ucuzdur ve sorunun temel nedenini ortadan kaldırır. 7. Adresleme ve Yuva Yapılandırması Modül 4. yuvada takılı ancak yapılandırma dosyasında 5. yuva yazıyor. Ya da donanım yapılandırmasındaki sipariş numarası, aslında takılı olan kartla eşleşmiyor. CPU ya yuvada hata veriyor ya da değerler hiç güncellenmiyor. HMI'da eski sayılar gösteriliyor ve operatörler işlemin donduğunu düşünüyor.Ayrıca mağazalardan aldığım "yeni" bir modülün, donanım yapılandırmasının beklediğinden daha eski bir donanım sürümüne sahip olduğunu da gördüm. CPU bunu kabul etmeyi reddetti. Çözüm, yapılandırmadaki sürümü raftaki kartla eşleştirmek veya doğru kartı bulmaktı. Giriş kelime adreslerini de kontrol edin. 8 kanallı bir kart sekiz kelime alır ve iki kart adreslerde çakışırsa, birbirleriyle çatışan okumalar elde edersiniz.Çekler:· Donanım Yapılandırması'nda Modül Bilgilerini açın. Kart, beklediğiniz sipariş numarasını ve sürümü gösteriyor mu?· Modül, yapılandırma dosyasında belirtilen yuvada mı?· Girilen kelime adresleri başka bir kartla çakışıyor mu?Çözüm: Yapılandırmayı düzeltin, indirin ve adresleri onaylayın. Ardından KDV tablosunda canlı değeri doğrulayın. 8. Modül Aslında Ölü Listenin sonunda ve öyle de olmalı. Gerçek donanım arızaları yaşanabiliyor. Bir voltaj dalgalanması giriş aşamasını devre dışı bırakabiliyor. Kısa devre yapmış bir verici, yalnızca miliamper için derecelendirilmiş bir girişe 24V pompalayabiliyor. Yüz metre uzaktaki bir çit hattına yıldırım düşebiliyor ve tüm raf sarsılabiliyor. Bazen de bir kart sadece eskidiği için bozulabiliyor.İşaretler açık ve net: SF LED'i sürekli yanıyor, Modül Bilgileri dahili bir arıza gösteriyor, terminallere doğrudan kalibratör bağlandığında bile hiçbir kanal yanıt vermiyor ve kartı başka bir yuvaya taşıdığınızda arıza devam ediyor. 1'den 7'ye kadar olan adımları uyguladıysanız ve kart hala düzgün çalışmıyorsa, sorun karttadır.Çekler:· Sağlam olduğu bilinen bir kartla değiştirme testi yapın. Arıza karttan da kaynaklanıyorsa, sorun karttadır.· Modülü koklayın. Yanmış elektronik devrelerin kendine özgü bir kokusu vardır. Giriş koruma devresinin de arızalanması durumunda benzer bir koku oluşur.· Giriş devresinde gözle görülür hasar olup olmadığını kontrol edin.Çözüm: Değiştirin. Sipariş numarasını tam olarak eşleştirin ve donanım sürümünü HW Config girişinizle karşılaştırın. Güvenilir bir tedarikçiden alınan kullanılmış bir 6ES7331-7KF02-0AB0 uygundur. Sadece sürümü ve menzil kartının birlikte geldiğini doğrulayın. Ön konektör tipi de önemlidir. Alışveriş yapıyorsanız, yaygın SM331 sürümlerini kapsayan, yeni ve kullanılmış Siemens PLC yedek parçaları ve genel PLC yedek parçaları satıyoruz. Yeni modüller CE ve UL işaretlerine sahiptir. Sipariş numarası ve sürüm eşleştiği sürece AB veya ABD'den alınan kullanılmış parçalar da uygundur. Teşhis: Kart Size Ne Anlatıyor? SF LED SF LED, modülün tüm terminolojisidir. Bunu öğrenirseniz, tahmin yürütmenin yarısını ortadan kaldırırsınız.LED durumu | Anlamı | Ne yapılmalıSF kapalı | Kart tarafından herhangi bir arıza bildirilmedi | Güvenin, ancak yine de saha kablolamasını kontrol edinSF yanıp sönüyor | Kanal hatası: kablo kopması, aşırı aralık, düşük aralık | Tanılama bilgilerini okuyun, kanalı bulunSF sürekli açık | Parametre atama hatası veya dahili arıza | Donanım yapılandırmasını, aralık kartını ve modül sürümünü kontrol edin Okuma Modülü Bilgileri HW Config'te modüle çift tıklayın ve Modül Bilgileri'ni açın. Tanılama sekmesi, kartın gerçek durumunu gösterir. Kanalı, arıza türünü ve kablo kopması, düşük aralık veya yüksek aralık olup olmadığını belirtir. Ayrıca LED'lerin gösteremediği dahili arızaları da gösterir.Modül parametrelerinde teşhis kesintisini etkinleştirirseniz, CPU her arıza durumunda bilgilendirilir. Tuzak da burada. Kesinti etkinleştirilmişse ve OB82 programa yüklenmemişse, bir kanal arızalandığında CPU ilk kez DURDURMA moduna geçer. Bu çağrıya gece 3'te cevap verdim. Birisi iyi bir sebeple teşhis özelliğini etkinleştirdi ve OB'yi unuttu. Yedek kanallardan birinde gevşek bir kablo olduğu için tüm hat durdu. Ham Değeri İzlemek Bir KDV tablosu açın ve giriş kelime adresini girin. 8 kanallı bir kart için bu sekiz kelimedir. Alan terminallerine bilinen bir sinyal enjekte ederken değeri izleyin. Ham değer sinyali takip ediyorsa, kart ve yapılandırma sorunsuzdur. Ham değer sinyali görmezden geliyorsa, terminal terminal geriye doğru ilerleyin. Kablo Kopması İzleme Kablo kopma izleme özelliği 4-20 mA ve 1-5 V aralıklarında parametrelendirilebilir. Açık olduğunda, açık devre 32767 değerini gösterir ve SF LED'i kablo kopma teşhisiyle birlikte yanıp söner. Kapalı olduğunda, açık devre 0 değerini gösterir ve tıpkı arızalı bir sensör gibi görünür. Hangi ayarı kullandığınızı bilin, yoksa bir saat boyunca hayaleti kovalarsınız. Ham Değerden Mühendislik Birimlerine İşte zihnimde tuttuğum harita. Ham değerler tam sayıdır ve ölçek sabittir.Ham değer | Aralığın yüzdesi | 4-20 mA sinyali | Genellikle ne anlama gelir32767 | aşırı akım | 20 mA üzeri | İzleme açıkken kablo kopması veya aşırı akım27648 | %100 | 20 mA | Giriş maksimumda. Sensör takılı, kısa devre veya yanlış aralıkta.20736 | %75 | 16 mA | %75'te normal okuma13824 | %50 | 12 mA | Orta ölçekli. Normal6912 | %25 | 8 mA | %25'te normal okuma0 | %0 | 4 mA | Sıfır sinyal, açık devre veya ölü verici-32768 | aralık altı | 4 mA'nın altında | İzleme açıkken aralık altıİnsanların kafasını karıştıran bir şey var: 4-20 mA aralığında, modül 4 mA'yı ham 0'a ve 20 mA'yı ham 27648'e eşliyor. 4-20 aralığının sıfır değeri zaten kartın içinde kaldırılmış durumda. Bu nedenle ölçeklendirme yaparken, alt sınır 0 mA'daki değer değil, 4 mA'daki mühendislik değeridir. Bunu tersine çevirirseniz, tankınız boşken dolu olarak görünür. FC105 ile Ölçeklendirme FC105, standart kütüphanedeki SCALE fonksiyonudur. IN, giriş kelimesinden gelen ham tamsayıdır. HI_LIM ve LO_LIM, mühendislik aralığınızdır. BIPOLAR, bloğa ham aralığın -27648 ile +27648 arasında mı yoksa 0 ile 27648 arasında mı olduğunu söyler. OUT, gerçek sonuçtur. RET_VAL, durum kelimesidir ve kontrol etmelisiniz. Sıfır değilse, dönüştürmede bir sorun vardır.Gördüğüm ölçeklendirme hatalarının çoğu yanlış BIPOLAR bayrağı veya yer değiştirmiş limitlerden kaynaklanıyor. Her ikisi de çok tutarlı bir şekilde yanlış okumalar üretiyor, bu da operatörlerin onlara daha az değil, daha çok güvenmesini sağlıyor. Her zaman %10 yüksek bir okuma, aksi ispatlanana kadar bir ölçeklendirme hatasıdır. Doğru Kablolama 2 Kablolu Bağlantı Modül, döngü gücünü sağlar. L+ ucu modülün L+ terminaline bağlanır. Döngü akımı, kanalın M+ terminalinden çıkar, verici üzerinden geçer ve tekrar M- terminaline döner. Harici bir güç kaynağına gerek yoktur. Modül 2 telli bağlantı için yapılandırılmamışsa, döngü gücü olmaz ve okuma sıfırda kalır, bu da sizin karttan kaynaklandığını düşünmenize neden olur. 4 Kablolu Bağlantı Verici kendi güç kaynağıyla çalışır. Sinyal çifti M+ ve M-'ye gider. Modülden gelen döngü gücünü 4 telli verici çıkışına vermeyin. Kart takılır ve verici çıkış kademesi ısınır. Daha önce tam olarak bunu yapan bir yükleniciyle karşılaşmadan önce iki vericiyi değiştirdim. Kalkanlama 4-20 mA için her zaman bükümlü korumalı çift kablo kullanın. Koruma kablosunun sadece bir ucunu topraklayın. Panel ucunu veya saha ucunu seçin ve tutarlı olun. Her iki ucun da topraklanması, hoş bir uğultuya sahip bir topraklama döngüsü oluşturur. Sinyal kablolarını motor kabloları ve VFD kablolarıyla birlikte kablo kanalının dışında tutun. Bir VFD'nin temiz bir 4-20 mA sinyalini radyoda duyabileceğiniz gürültüye dönüştürdüğünü gördüm. Kart bunu sinyal olarak okuyor. İşlem ise bunu kaos olarak okuyor. Düzeltmeler, Sırasıyla · Terminaller: sıkı, temiz, yüksüklü, M+ ve M- uçları doğru şekilde takılı.· Döngü: seri bağlı ölçüm cihazı ile akımın prosesle eşleştiğini doğrulayın.· Besleme: Devrede 24V, sigorta sağlam, kutuplar doğru.· Yapılandırma: aralık kartı konumu, HW Yapılandırma sipariş numarası, donanım sürümü, ölçüm aralığı.· İzolasyon: Sinyali başka bir kanal grubuna taşıyın, bir kalibratör ile enjekte edin.· Sonra kart.Bu sırayla yaparsanız çok daha az modül değiştirmeniz gerekecek. Kamyonumda bir döngü kalibratörü bulunduruyorum. Yüzlerce kez kendini amorti etti. Kartın sağlam olduğunu kanıtlayan 200 dolarlık bir alet, sorun olmayan 400 dolarlık bir modülden daha ucuzdur. Modül Ne Zaman Değiştirilmeli? SF LED'i sürekli yanıyorsa ve teşhis sırasında dahili bir arıza tespit ediliyorsa modülü değiştirin. Kalibratör doğrudan terminallere bağlı olsa bile hiçbir kanal yanıt vermiyorsa modülü değiştirin. Arıza kartı başka bir yuvaya taşıdığında modülü değiştirin. Yanmış bileşen kokusu aldığınızda modülü değiştirin. Giriş aşamasındaki aşırı gerilim hasarı atölyede onarılamaz. Bunun için bir vardiyanızı boşa harcamayın.Yedek parçayı satın alırken, sipariş numarasını tam olarak eşleştirin. Donanım sürümünü HW Config girişinizle karşılaştırın. Ön konektör tipini doğrulayın. Aralık kartının dahil olduğundan emin olun. Aralık kartı olmayan bir modül, 7KF02 üzerinde işlevsiz kalır. Listelenen sürümlere sahip Siemens PLC yedek parçalarını stoklarımızda bulunduruyoruz, böylece sipariş vermeden önce eşleştirmeyi yapabilirsiniz. Bakım Kontrol Listesi · Her kapatma işleminde: terminallerin sızdırmazlığını ve korozyonunu kontrol edin.· Menzil kartını çıkarın, kontakları kontrol edin ve doğru şekilde tekrar takın.·
  • Allen-Bradley 1771 Giriş/Çıkış Modülleri: Hangileri Artık Kullanılmıyor, Hangileri Hala Destekleniyor, Hangileri Yerine Geçiyor?
    Allen-Bradley 1771 Giriş/Çıkış Modülleri: Hangileri Artık Kullanılmıyor, Hangileri Hala Destekleniyor, Hangileri Yerine Geçiyor? Aug 19, 2026
     1771 I/O ailesi, PLC-5 dönemi (1785 işlemciler) ve 1771 rafları için klasik Allen-Bradley şasi I/O'sudur. Rockwell bunu 1980'lerde piyasaya sürdü. Kuzey Amerika ve Orta Doğu'daki proses ve makine kontrolünün büyük bir bölümünü otuz yıl boyunca çalıştırdı. SLC 500 (bu 1746 ailesidir) ile uyumlu değildir. ControlLogix (1756) ile doğrudan uyumlu değildir. Her iki platforma geçiş, bir değiştirme değil, bir geçiş gerektirir.2026 yılı itibarıyla, 1771 serisinin büyük bir kısmı Aktif Olgun veya Yaşam Döngüsü aşamasındadır. Birçok modül kullanım ömrünün sonuna gelmiştir. Yeni üretim, giderek azalan bir katalog numarası listesiyle sınırlıdır. Kurulu sistem, fazla, yeniden üretilmiş ve satış sonrası stoklarla çalışmaya devam etmektedir. Orta Doğu, Amerika ve Avrupa'daki tesisler hala binlerce 1771 rafı işletmektedir. Bu referans, her modül ailesi için katalog numaralarını, tipik yaşam döngüsü durumunu ve pratik değiştirme yolunu listelemektedir.Rockwell dört yaşam döngüsü durumu kullanır:Durum | AnlamıAktif | Üretimde, tam olarak destekleniyorAktif Olgun | Üretim aşamasında, destek devam ediyor, yeni özellik yokYaşam Döngüsü | Üretim sınırlı veya sipariş üzerine, destek aşamalıÖmrünün Sonu | Üretimi Durduruldu, tamir ve destek yok.Durumlar zaman içinde değişir. Aşağıdaki tablolar 2026 yılı itibariyle tipik durumları göstermektedir. Malzeme listesini onaylamadan önce her katalog numarasını Rockwell Ürün Yaşam Döngüsü sayfasında mutlaka doğrulayın. 1. Raflar ve Şasiler 1771 rafı, bir arka panel şasisidir. İşlemci, güç kaynağı ve giriş/çıkış modülleri aynı arka panele takılır. Raf boyutu, sistemin kaç modül barındırabileceğini belirler.Katalog | Yuvalar | Notlar1771-A1B | 4 | En küçük kasa, küçük uzaktan giriş/çıkış bağlantıları için kullanılır1771-A2B | 8 | En yaygın boyut1771-A3B | 12 | Orta ölçekli tesisler ve makine hatları1771-A4B | 16 | Yoğun giriş/çıkış panelleri için en büyük boyutYuva sayısı, işlemci yuvasını da içerir. 8 yuvalı bir rafa yerleştirilen PLC-5/15, G/Ç için yedi yuva bırakır. Raflar pasif donanımdır. Nadiren arızalanırlar. Arka panel konektörleri, modülün tekrar tekrar takılmasıyla aşınır, bu nedenle kart çıkarma işlemini dikkatli yapın.Raf durumu: Aktif Olgun. Şasi üretimi düşük hacimde devam ediyor. 1771-A2B, yedek parça ve genişletme kullanımı için en çok talep edilen raf olmaya devam ediyor. 2. Güç Kaynakları 1771 güç kaynağı, rafın sol tarafına monte edilir. Şebeke elektriğini, arka panelin kullandığı 5V DC ve 24V DC veri yollarına dönüştürür.Katalog | Çıktı | Notlar1771-P7 | 5V DC'de 12A, artı 24V DC | Çoğu rack için standart güç kaynağı1771-P4S | 5V DC'de 4A | Küçük sistemler1771-P6S | 5V DC'de 6A | Orta ölçekli sistemlerGüç kaynağı boyutlandırması: Raftaki her modülün çektiği akımı toplayın, ardından %20 ek pay ekleyin. Yetersiz boyutlandırılmış güç kaynakları, işlemci sorunları gibi görünen voltaj düşüşlerine ve aralıklı arızalara neden olur. 120V/60Hz (Amerika) ve 230V/50Hz (Orta Doğu, Avrupa) şebeke voltajları için giriş voltajı versiyonları mevcuttur. Sipariş vermeden önce etiket üzerindeki bilgileri kontrol edin. 230V şebekeye bağlı 120V'luk bir ünite hemen arızalanır.Kondansatörler zamanla eskir. 1995 yılından kalma bir 1771-P7, yeni halinden daha az akım sağlar. Yeniden üretilen güç kaynakları yeniden kondansatörlenir ve yük testinden geçirilir. Kritik yedek parçalar için önerilen satın alma yöntemi budur. 3. Ayrık Giriş Modülleri Ayrık girişler kuru kontakları, basmalı düğmeleri, limit anahtarlarını ve yakınlık sensörlerini okur. 1771 ailesi DC, AC ve TTL sinyal seviyelerini kapsar.Katalog | Puanlar | Sinyal | Notlar1771-IBD | 16 | 24V DC | Workhorse modülü, Aktif Olgun1771-IAD | 8 | 120V AC | Amerika kıtasındaki tesisler1771-IBN | 16 | 24V DC, izole edilmiş | Nokta başına izolasyon1771-IGD | 8 | 5V TTL | Mantık seviyesi arayüzleri1771-IAC | 8 | 120V AC, izole edilmiş | İzole edilmiş AC girişleri1771-IA | 8 | 120V AC | Orijinal AC girişi1771-IB | 8 | 24V DC | Orijinal DC girişi1771-IBD, tüm ailenin en yaygın 24V DC giriş modülüdür. Hala üretilmekte ve desteklenmektedir. Mevcut PLC-5 sistemlerinde yeni bağlantılar için varsayılan seçim olduğu için talebi yüksek kalmaktadır. 1771-IAD ve 1771-IAC, 120V AC devrelerini doğrudan işler. Bu, 120V/60Hz kontrol devrelerinin standart olduğu Amerika kıtası için uygundur. 230V/50Hz pazarlarında mühendisler ya 24V DC sensörler kullanır ya da kontrol transformatörleri aracılığıyla voltajı düşürür. 1771-IGD nadirdir. Eski test ekipmanlarından ve özel cihazlardan 5V TTL mantık seviyelerini okur. 1771-IB, IBD'nin 8 noktalı öncüsüdür. Her ikisi de aynı yuvaya uyar, ancak panel alanı izin veriyorsa yeni tasarımlarda IBD kullanılmalıdır.Tüm giriş modülleri, gösterge LED'leri aracılığıyla saha durumunu bildirir. Katalogda hem alıcı hem de alıcı versiyonları mevcuttur; modülü sensörün ortak noktasıyla eşleştirin. Bir modülde karışık alıcı ve alıcı kullanımı mümkün değildir, bu nedenle yedek parça sipariş etmeden önce bağlantı şemasını kontrol edin. 4. Ayrık Çıkış Modülleri Ayrı çıkışlar kontaktörleri, solenoid valfleri, pilot lambalarını ve motor başlatıcılarını çalıştırır.Katalog | Puanlar | Sinyal | Notlar1771-OBD | 16 | 24V DC | Workhorse modülü, Aktif Olgun1771-OAD | 8 | 120V AC | Amerika kıtasındaki tesisler1771-OBN | 16 | 24V DC, izoleli | Noktasal izolasyon1771-ODD | 8 | 24V DC, izole edilmiş | İzole edilmiş DC çıkışı1771-OD16 | 16 | 24V DC | Yüksek yoğunluklu DC çıkışı1771-OA | 8 | 120V AC | Orijinal AC çıkışı1771-OB | 8 | 24V DC | Orijinal DC çıkışı1771-OBD, 24V DC çıkışlar için aile standardıdır. Aktif olarak olgunlaştırılmıştır ve üretimi devam etmektedir. 1771-OAD ve 1771-OA, 120V AC yükleri doğrudan anahtarlar. Nokta başına yük akımını ve modül başına toplam akımı doğrulayın; AC solenoidler, tutma akımının birkaç katı kadar ani akım çeker. 1771-OD16, yoğun paneller için tek bir yuvada 16 nokta sağlar. İzole edilmiş versiyonlar olan 1771-OBN ve 1771-ODD, her noktayı elektriksel olarak ayrı tutar. Çıkışlar farklı güç kaynaklarından gelen yükleri çalıştırdığında veya tek bir kısa devre yapan yükün grubu devre dışı bırakmaması gerektiğinde bunları kullanın.Çıkış modülleri, giriş modüllerine göre daha sık arızalanır. Gerçek akımı anahtarlarlar ve bobinlerden gelen endüktif geri tepmeyi emerler. Sigortalı çıkış modülleri kartı korur, ancak triyakı veya transistörü korumaz. 1771-OBD'de atmış bir sigorta beş dakikalık bir onarımdır; arızalı bir çıkış sürücüsü ise modülün değiştirilmesini gerektirir. 5. Analog Modüller Analog modüller 4-20 mA, 0-10V, termokupl, RTD ve mV sinyallerini işler. Bunlar, eskimeye karşı en çok etkilenen modüllerdir.Katalog | Puanlar | Fonksiyon | Notlar1771-IFE | 4 | Analog giriş | Revizyonlar /A, /B, /C1771-OFE1 | 4 | Analog çıkış | İzole çıkışlar1771-OFE2 | 4 | Analog çıkış | 4-20 mA odaklama1771-OFE3 | 4 | Analog çıkış | Voltaj odaklama1771-IXHR | 8 | Termokupl/mV girişi | Yüksek çözünürlük1771-IR | 4 | RTD girişi | Direnç sıcaklığı1771-NIV | 8 | İzole mV girişi | 1771-NIS | 4 | İzole analog giriş | 1771-NOC | 4 | İzole analog çıkış | 1771-IFE, 1771 ailesinin en yaygın analog giriş modülüdür. 4-20 mA veya 0-10V aralığında dört kanalı okur. /A, /B ve /C revizyonları mevcuttur. /C revizyonu ek özellikler sunar ve tercih edilen yedek modüldür. 1771-OFE1, OFE2 ve OFE3 analog çıkışı kapsar. OFE2 akım döngüleri için, OFE3 ise voltaj için yapılandırılmıştır. 1771-IXHR, soğuk bağlantı kompanzasyonlu sekiz termokupl veya mV kanalını okur. J, K, T, E tipi termokupllar desteklenir. 1771-IR, RTD'leri okur. Hem IXHR hem de IR'nin kullanım ömrü sona ermiştir. Raf dönüştürüldüğünde, mevcut sistemlerdeki termokupl ve RTD girişleri 1756-IT6 veya 1756-IR6I'ye taşınmalıdır. 1771-N serisi (NIV, NIS, NOC), gürültülü ortamlar için izole edilmiş analog giriş/çıkış modülleridir. Üretimi yıllar önce durdurulmuştur. Bu modüller artık fazla stoktan ve yeniden üretilmiş ürünlerden temin edilmektedir.Analog doğruluğu, modül revizyonuna bağlıdır. 1771-IFE/A 12 bittir; daha sonraki revizyonlar doğrusallığı iyileştirir. Kalibrasyon zamanla bozulur. Yeniden üretilmiş bir analog modül yeniden kalibre edilir ve sertifikalandırılır. Kullanılmış analog kartlar satın aldığınızda kalibrasyon için bütçe ayırın. 6. Uzmanlık ve İletişim Modülleri Özel modüller uzaktan giriş/çıkış, ağlar ve veri aktarımını yönetir. Dağıtılmış 1771 sistemlerinin omurgasını oluştururlar.Katalog | Fonksiyon | Notlar1771-ASB | Uzaktan Giriş/Çıkış adaptörü | Hala geniş stokta, Aktif Olgun Ürün1771-SDN | DeviceNet tarayıcı | Kullanım Ömrünün Sonu1771-SCN | ControlNet tarayıcı | Yaşam Döngüsü1771-DCM | Doğrudan iletişim modülü | Kullanım ömrünün sonu1771-OWN | Kelime/bayt aktarım modülü | Kullanım Ömrünün Sonu1771-PM | PLC-2/3 işlemci adaptörü | Kullanım Ömrünün Sonu1771-ASB, bir 1771 rafını uzaktan I/O bağlantı noktasına dönüştürür. Uzaktan I/O portuna sahip bir PLC-5 veya 1756 köprüsü, çift eksenli kablo üzerinden onunla iletişim kurar. Dağıtılmış 1771 tesislerindeki en önemli modüldür. Aktif olarak olgunlaşmış ve hala üretilmektedir. Ayrıca, tüm rafın iletişim trafiğini taşıdığı için sistemdeki en arıza eğilimli öğedir. Arızalanan bir ASB, arkasındaki tüm modülleri devre dışı bırakır. 1771-SDN, bir PLC-5'ten DeviceNet cihazlarını tarardı. DeviceNet'in kendisi düşüşte ve SDN'nin kullanım ömrü sona ermiştir. 1771-SCN, ControlNet için aynı şeyi yapardı. 1771-DCM, PLC-5'i eşler arası mesajlaşma için başka bir işlemciye bağlardı. 1771-OWN, işlemciler arasında veri blokları aktarırdı. Her ikisi de uzun zamandır üretimden kaldırılmıştır. 1771-PM, PLC-2 ve PLC-3 işlemcilerinin 1771 I/O'yu kullanmasına izin verirdi. Artık üretilmiyor; günümüze kadar kalan üniteler, eski tesisler için koleksiyonluk eşya niteliğinde.İletişim modülleri bellenim içerir. Kurulumdan önce bellenim sürümünün işlemci ve ağ ile uyumlu olduğunu doğrulayın. Uyumsuz bir ASB bellenim sürümü, kablolama sorunları olarak görünen uzak raf arızalarının yaygın bir nedenidir. 7. Yaşam Döngüsü Durumuna Genel Bakış Tipik durum 2026 itibariyle geçerlidir. Sipariş vermeden önce Rockwell Ürün Yaşam Döngüsü sayfasından doğrulayın.Katalog | Tipik durum | Notlar1771-A1B / A2B / A3B / A4B | Aktif Olgun | Şasiler üretimde kalmaya devam ediyor1771-P7 / P4S / P6S | Aktif Olgun | Üretimi devam ediyor1771-IBD | Aktif Olgun | Hala üretiliyor, yüksek talep var1771-IAD | Yaşam Döngüsü | Üretim Sınırlı1771-IBN | Yaşam Döngüsü | Üretim Sınırlı1771-IGD | Ömrünün Sonu | Sadece Fazla Stok1771-IAC | Yaşam Döngüsü | 1771-IA / 1771-IB | Ömrünün Sonu | Sadece Fazla Stok1771-OBD | Aktif Olgun | Hala üretiliyor, yüksek talep var1771-OAD | Yaşam Döngüsü | 1771-OBN | Yaşam Döngüsü | 1771-ODD | Yaşamın Sonu | 1771-OD16 | Yaşam Döngüsü | 1771-OA / 1771-OB | Ömrünün Sonu | Sadece Fazla Stok1771-IFE | Yaşam Döngüsü | Revizyonlar /A /B /C1771-OFE1 / OFE2 / OFE3 | Yaşam Döngüsü | 1771-IXHR | Ömrünün Sonu | Sadece Fazla Stok1771-IR | Ömrünün Sonu | Sadece Fazla Stok1771-NIV / NIS / NOC | Ömrünün Sonu | Sadece Fazla Stok1771-ASB | Aktif Olgunlaşma | Hala üretiliyor, yaygın olarak stoklanıyor1771-SDN | Ömrünün Sonu | 1771-SCN | Yaşam Döngüsü | 1771-DCM | Yaşamın Sonu | 1771-OWN | Ömrünün Sonu | 1771-PM | Yaşamın Sonu | Durum açıkça ortada. Ayrık DC modülleri (IBD, OBD) ve ASB üretimde kalmaya devam ediyor. AC modülleri ve analog modüller ise kullanım ömrünün sonuna yaklaşıyor. Özel ve veri aktarım modüllerinin çoğu piyasadan kalktı. Alıcılar, aktif olgunlaşmış ürünler listesinin dışında kalan her şey için giderek daha fazla fazla stok ve yeniden üretilmiş ürünlere yöneliyor. 8. Yedek Yollar 1771 sistemleri için üç yol mevcuttur.Birinci yol: PLC-5'i koruyun ve yeniden üretilmiş 1771 modülleri satın alın. Bu, mevcut sistemler için en ucuz yoldur. Yeniden üretilmiş bir 1771-IBD, tam bir geçişin maliyetinin çok küçük bir kısmına mal olur ve dakikalar içinde kurulur. Mantık değişikliği yok, yeniden kablolama yok, değişimden sonra kesinti yok. Bu yol, işlemcinin kendisi arızalanana veya tesisin yeni işlevselliğe ihtiyacı olana kadar çalışır.İkinci yol: rafı ControlLogix ile değiştirin. Standart geçiş, 1771 modülünü 1756 eşdeğerine eşler:1771 modülü | 1756 yedek parçası | Notlar1771-IBD | 1756-IB16 | 16 noktalı 24V DC giriş1771-OBD | 1756-OB16D | 16 noktalı 24V DC çıkış1771-IFE | 1756-IF8 | 8 kanallı analog giriş1771-OFE1/2/3 | 1756-OF8 | 8 kanallı analog çıkış1771-ASB (uzaktan kumandalı raf) | 1756 raf + 1756-EN2T | EtherNet/IP1756-EN2T, yeni rafı EtherNet/IP'ye geçirir. Saha kablolaması aktarılmaz. Terminal blokları ve bağlantı şemaları gözden geçirilmelidir. 1771 modülleri 1771 rafına vidalanır; 1756 modülleri ise 1756 şasisine takılır. Panel düzenleri değişir. Geçiş bir proje olup, bir takas işlemi değildir. PLC-5 merdiven mantığı, Rockwell dönüştürme araçlarıyla ControlLogix etiket tabanlı mantığına dönüştürülür ve ardından manuel olarak gözden geçirilmesi gerekir. Geçişi bir kapatma penceresine planlayın.Üçüncü yol: 1771 raflarını koruyun ve bunları modern bir kontrol cihazına bağlayın. 1771-ASB'li bir 1771 rafı, uzaktan I/O bağlantı noktası olarak çalışır. Uzaktan I/O köprü modülüne (uzaktan I/O ağındaki 1756 dönemi köprüsü) veya 1785 serisi bir köprüye sahip bir ControlLogix şasisi onunla iletişim kurar. Bu, saha kablolamasını ve 1771 modüllerini korurken kontrolü güncel bir işlemciye taşır. Bu, yeniden kablolama yapamayan ancak PLC-5'i de koruyamayan tesisler için orta bir yoldur.Gerilim, bir çıkış değil, bir geçiş girişidir. 120V/60Hz santraller kontrol transformatörlerini korurken, 230V/50Hz santraller de kendi transformatörlerini korur. 1756 DC modülleri hala 24V DC saha gücüne ihtiyaç duyduğundan, panel güç dağıtımı genellikle geçişten etkilenmez. 9. Yedek Stoklama Tavsiyeleri PLC-5 ve 1771 donanımı kullanan tesislerde tanımlanmış bir yedek parça kiti bulunmalıdır. Bu beş madde çoğu arızayı kapsar:Katalog | Neden stokta bulunmalı?1771-IBD | En yaygın girdi, yüksek arıza riski1771-OBD | En yaygın çıktı, yük değiştirme sırasında arıza verir.1771-IFE | Analog giriş, Kullanım Ömrü Sonu basıncı1771-ASB | Tüm uzak raf için tek arıza noktası1771-P7 | Eskiyen kapasitörler, her rafa bir tane lazımStok derinliği: IBD ve OBD için kurulu her on modül için bir yedek. Her beş uzak raf için bir ASB. Tesis başına minimum bir P7, çoklu raf tesisleri için iki adet. Tesis başına bir IFE. Tesis 120V AC I/O çalıştırıyorsa, tesis başına bir adet 1771-IAD veya 1771-OAD ekleyin. Depolanan modüllerin doğrulanmış kalması için yedekleri bakım döngüsü boyunca değiştirin.1771-ASB özel bir ilgiyi hak ediyor. Her uzak bağlantı noktasının iletişim kalbidir. Arkasındaki tüm modüllerin trafiğini yönetir, aşırı ısınır ve birçok bölgede yıldırım çarpmasına maruz kalan bir ağ üzerinde bulunur. Tek bir ASB arızası, tüm bir makineyi veya proses alanını durdurur. Şu anda Aktif Olgun statüsündedir, ancak bu durum sonsuza dek sürmeyecektir. Üretim ve fazlalık mevcutken, tesisler ASB yedek parçalarını şimdi temin etmelidir.Modülleri antistatik poşetlerde kuru bir dolapta saklayın. Elektrostatik hasar görünmezdir ve kurulumdan sonra rastgele aralıklarla modülleri bozar. Her yedek parçayı test tarihi ve ait olduğu sistemle etiketleyin. 10. Sıkça Sorulan Sorular 1771 modülleri ControlLogix rack sisteminde çalışabilir mi?Hayır. 1771 ailesi 1771 arka panelini kullanır; ControlLogix ise 1756 arka panelini kullanır. Kartlar fiziksel ve elektriksel olarak farklıdır. 1771 kartını 1756 şasisine monte eden bir adaptör yoktur. 1756-IB16, 1756-OB16D, 1756-IF8 ve 1756-OF8'e geçiş standart yoldur.1771-ASB modeli hala üretiliyor mu?Evet. 2026 yılı itibarıyla 1771-ASB aktif olgunlaşmış durumda ve hala üretimde. En çok stoklanan 1771 iletişim modülü olmaya devam ediyor. Bu durum değişebilir, bu nedenle uzaktan 1771 raflarına bağımlı olan tesisler, tedarik mevcutken yedek parça satın almalıdır.1771 ve 1746 yılları arasındaki fark nedir?1771, PLC-5 işlemcileri ve 1771 rafları için şasi giriş/çıkış modülüdür. 1746 ise SLC 500 işlemcileri için giriş/çıkış modülüdür. Farklı arka paneller, farklı montaj, farklı kablolama söz konusudur. Bir 1771 modülü SLC 500 şasisine, bir 1746 modülü ise 1771 rafına takılamaz. Bunlar, Allen-Bradley markasını paylaşan ayrı ürün serileridir.1771 modülünün yaşam döngüsü durumunu nasıl kontrol edebilirim?Rockwell Ürün Yaşam Döngüsü sayfasını açın ve katalog numarasını arayın. Sayfa, mevcut durumu (Aktif, Aktif Olgun, Yaşam Döngüsü veya Ömrünün Sonu) ve ayrıca son sipariş tarihini ve son onarım tarihini gösterir. Durumlar önceden haber verilmeksizin değişebilir, bu nedenle her önemli satın alımdan önce kontrol edin.1771-IFE'nin yerine ne gelecek?1756-IF8, standart ControlLogix yedek parçasıdır. IFE'deki dört analog giriş kanalına karşılık sekiz analog giriş kanalı sunar. PLC-5'te kalan tesisler için, yeniden üretilmiş 1771-IFE pratik bir yedek parçadır. Yedek parçalar için /C revizyonu tercih edilir.1771 model donanımın tamirine değer mi?Üretim aşamasındaki modüller için Rockwell onarım hizmeti mevcuttur. Kullanım ömrü sona ermiş modüller için Rockwell onarım hizmeti durdurulur. Bu açığı, uzman tedarikçilerden temin edilen yeniden üretilmiş modüller kapatır. Yeniden üretilmiş bir 1771-IFE, geçiş işleminden daha ucuzdur ve sistemi teknik özelliklerine geri döndürür. ASB için ise onarım veya değiştirme, önlediği arıza süresinden neredeyse her zaman daha ucuzdur.Bir rack ünitesinde 120V ve 24V modülleri birlikte kullanabilir miyim?Evet. Raflar, AC ve DC modüllerini serbestçe karıştırır. Arka panel mantık gücünü sağlar; saha gücü modül terminallerinden gelir. AC ve DC saha kablolarını ayrı kanallarda tutun ve kurulum kılavuzundaki izolasyon değerlerine uyun.1771 modeline ait yedek parçalar ne kadar süreyle temin edilebilecek?Fazla stok yıllarca yetecektir, ancak belirli katalog numaraları farklı oranlarda tükenmektedir. 1771-IGD ve 1771-PM modelleri zaten kıt durumda. 1771-IBD ve 1771-ASB modelleri ise hala mevcuttur. Fabrikanızda kullanılan, kullanım ömrü sona ermiş ürünleri, hala bulunabilirken şimdi satın alın. Güncel stok durumu için Allen-Bradley yedek parça bölümüne bakın. 11. Bakım Kontrol Listesi Planlı her kapanışta bu listeyi çalıştırın.· 1771-P7'yi inceleyin: yük altında çıkış voltajını kontrol edin, şişmiş kapasitörleri arayın, uğultu sesi olup olmadığını dinleyin.· Raf arka panel kontaklarını uygun kontak temizleyici ile temizleyin. Aşındırıcı aletler kullanmayın.· 1771-ASB durum LED'lerinin (çalışma, arıza ve iletişim göstergeleri) doğru durumda olup olmadığını doğrulayın.· İşlemcideki uzak raf iletişim sayımlarını kontrol edin. Artan hata sayımları kablo veya ASB sorununa işaret eder.· 1771-OBD ve 1771-OAD çıkışlarındaki saha kablolarını sıkılaştırın. Gevşek terminaller ısıya ve aralıklı devre kesmelerine neden olur.· Arızalı modül sigortalarını aynı değerdeki sigortalarla değiştirin. Asla sigortaları kısa devre yapmayın.· Yedek modülleri depoya kaldırmadan önce bir test tezgahında deneyin.· Bakım kayıt defterine modül seri numaralarını ve ürün yazılımı sürümlerini kaydedin.· Yeniden enerji vermeden önce 120V/60Hz veya 230V/50Hz güç kaynağının modül üzerindeki etiketle eşleştiğini doğrulayın.· Yedek parçaları servis sırasında düzenli olarak değiştirerek, hiçbir parçanın yıllarca kullanılmadan beklemesine izin vermeyin. 12. 1771 Modülleri Nereden Satın Alabilirsiniz? 2026'daki 1771 pazarı, fazla stok ve yeniden üretilmiş ürünlerden oluşan bir pazar. Rockwell hala temel ürünleri (IBD, OBD, ASB, P7, raflar) üretiyor. Geri kalan her şey azalan stoklardan geliyor. Modülleri test eden ve sertifikalandıran, revizyonlarını yayınlayan ve satışı garantiyle destekleyen tedarikçilerden satın alın. Test raporu olmayan kullanılmış bir modül riskli; yük testi yapılmış yeniden üretilmiş bir modül ise yedek parça niteliğinde.Orta Doğu, Amerika ve Avrupa'daki tesislerin hepsi aynı sorunla karşı karşıya: PLC-5 kurulu tabanı büyük ve üretim hattı bunun etrafında kapanıyor. Çoğu tesis için pratik çözüm, tanımlanmış bir yedek parça kiti ve takvimde bir geçiş planıdır. Üretimin bugün devam etmesini sağlayan PLC yedek parçalarını stoklayın ve bir sonraki büyük duruş için ControlLogix geçişini planlayın. Bu iki işlem sayesinde 1771 ailesi görevini yerine getirmeye devam ediyor.Kullanım ömrü sona ermiş ve yeniden üretilmiş ürünler de dahil olmak üzere 1771 modülün tam kataloğu için Allen-Bradley yedek parça listesine göz atın. Sipariş vermeden önce revizyonları karşılaştırın, test sertifikalarını kontrol edin ve rafınızla uyumluluğu doğrulayın.URL Uzantısı: allen-bradley-1771-io-reference--------------------------------------------------------------------------------------------🏢 TZ Tech Hakkında TZ Tech, endüstriyel otomasyon, elektrik, enstrümantasyon ve telekomünikasyon bileşenlerinin önde gelen tedarikçisidir. Hazır sevkiyata uygun distribütör stoğu tedarikinde uzmanlaşarak, son derece rekabetçi fiyatlar ve kısa teslimat süreleri sunabiliyoruz. Geniş envanterimiz sayesinde, başka yerlerde bulunması zor olan nadir ve üretimi durdurulmuş parçaları bile temin edebiliyoruz. 🛡️ Kalite Taahhüdümüz Kalitenin sizin için en önemli öncelik olduğunu biliyoruz. Her bir parça, tam bir güvenle satın alabilmeniz için sıkı bir eleme ve denetim sürecinden geçmektedir. Eski veya üretimi durdurulmuş parçalar için tam şeffaflığa inanıyoruz ve ürünün durumu hakkında her zaman dürüst ve doğru bir rapor sunacağız. Ayrıca, tüm yeni parçalar 1 yıllık tam garanti kapsamındadır. ✉️ İletişime Geçin  Bir projeniz mi var veya bir parçaya mı ihtiyacınız var? Bize bugün sorunuzu gönderin! Ekibimiz, hafta sonları hariç 6 saat içinde hızlı yanıt vermeye kendini adamıştır.

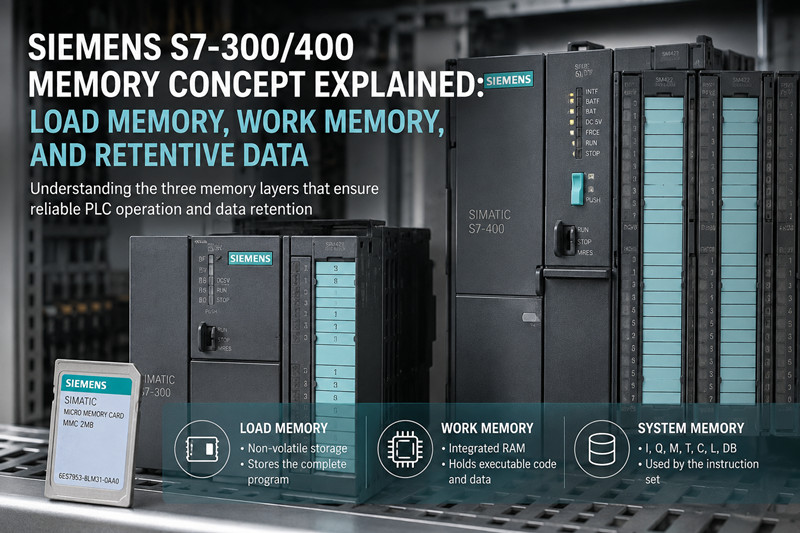

  • Siemens S7-300/400 Bellek Kavramı Açıklaması: Yükleme Belleği, Çalışma Belleği ve Kalıcı Veri
    Siemens S7-300/400 Bellek Kavramı Açıklaması: Yükleme Belleği, Çalışma Belleği ve Kalıcı Veri Aug 18, 2026
     Bellek mimarisi Siemens S7-300 ve S7-400 programlanabilir mantık kontrolörleri üç farklı katmana ayrılmıştır: yük belleği, çalışma belleği ve sistem belleği. Bir CPU'nun STOP durumundan çıkmayı reddetmesi, bir programın elektrik kesintisinden sonra kaybolması veya bir S7-400'deki pil alarmı gibi bellekle ilgili her arıza, bu katmanlardan birine ve aralarında veri hareketini yöneten kurallara kadar izlenebilir. Bu makale, her katmanı kesin olarak tanımlar, iki kontrolör ailesinin bunları nasıl farklı şekilde uyguladığını açıklar, temsili CPU'ların somut parametrelerini sunar ve arıza teşhisi, bakım uygulamaları ve mühendislerin en sık aradığı sorularla sona erer. Materyal, STEP 7 ve bir PLC programının genel yapısı hakkında çalışma bilgisine sahip olmayı varsayar, ancak bellek yönetimi konusunda önceden uzmanlık gerektirmez. 1. Üç Bellek Katmanının Tanımı Yükleme belleği, kod blokları (OB, FB, FC), veri blokları (DB), semboller, yorumlar ve teknoloji verileri de dahil olmak üzere eksiksiz kullanıcı programını tutar. CPU'nun her başlatmada çalışma kopyasını geri yüklediği, kalıcı veya pil destekli depodur. Çalışma belleği, CPU'nun programı fiilen yürüttüğü entegre RAM alanıdır; yalnızca yürütme için gerekli kod ve verileri içerir. Sistem belleği, komut kümesinin üzerinde çalıştığı adres alanları kümesidir: işlem girişleri (I), işlem çıkışları (Q), bit belleği (M), zamanlayıcılar (T), sayaçlar (C), yerel veriler (L) ve veri blokları (DB).Üç katman arasındaki ayrım teorik değildir. Yalnızca yükleme belleğinde bulunan bir blok yürütülmez. Yalnızca çalışma belleğinde bulunan bir blok yürütülür ancak bir programlama aygıtına yüklenemez. Yükleme belleğinde yedeklenmeyen bir kalıcı bayrak, her yeniden başlatmada sıfırlanır. Her katmanın kendi değişkenliği, kendi kapasite sınırları ve Tablo 1'de özetlendiği gibi kendi arıza davranışı vardır.Tablo 1: Üç bellek katmanına genel bakışKatman | İçerik | S7-300 uygulaması | S7-400 uygulaması | Güç kaybı durumundaki davranışBelleği yükle | Tam program: bloklar, semboller, yorumlar, teknoloji verileri | Mikro Bellek Kartı (MMC) | Pil destekli RAM; isteğe bağlı Flash EPROM kartı | S7-300: MMC'de saklanır. S7-400: Pil sağlıklı olduğu sürece RAM'de saklanır; aksi takdirde EPROM'dan geri yüklenir veya kaybolur.Çalışma belleği | Yalnızca çalıştırılabilir kod ve veri | Entegre RAM | Entegre RAM | İçerik kayboldu; bir sonraki başlatmada önbellekten yeniden oluşturulduSistem belleği | I, Q, M, T, C, L, DB adresleme | Dahili CPU devreleri | Dahili CPU devreleri | Kalıcı olmayan kısımlar sıfırlanır; kalıcı kısımlar yükleme belleğinden geri yüklenirMimari boyunca uzanan ikinci bir eksen daha var: uçucu ve kalıcı depolama arasındaki fark. S7-300'de kalıcı depolama, flash bellek (MMC) ile sağlanır ve pil gerekmez. S7-400'de ise kalıcı depolama, pil destekli RAM ve isteğe bağlı olarak Flash EPROM kartı ile sağlanır. Bu tek fark, S7-400'deki düşük pil LED'inden, MMC'siz bir S7-300 CPU'nun hiç başlamamasına kadar, iki aile arasındaki pratik farklılıkların çoğunu açıklıyor. 2. Yükleme Belleği: Programın Depolandığı Yer Yükleme belleği en yüksek kapasiteli katmandır. Programı, CPU'nun doğrudan asla çalıştırmadığı veriler de dahil olmak üzere eksiksiz biçimde depolar: blok yorumları, sembol bilgileri ve teknoloji nesneleri. Bir proje derlenip indirildiğinde, her blok önce yükleme belleğine aktarılır. Ardından CPU, çalıştırılabilir kısımları çalışma belleğine kopyalar. Yükleme belleği projenin tamamını tuttuğu için, bir programı CPU'dan bir programlama cihazına geri aktardığınızda yükleme işleminin okuduğu katman da budur. 2.1 S7-300'e hafıza yükleme: Mikro Hafıza Kartı Mevcut tüm S7-300 işlemciler, yük belleğini bir Mikro Bellek Kartı (MMC) üzerinde depolar. MMC, işlemcinin ön tarafındaki bir yuvaya takılan, takılabilir bir flash karttır. Pil gerektirmez; bu nedenle bir S7-300 tesisi yıllarca elektriksiz kalabilir ve programı bozulmadan çalışmaya devam edebilir. MMC ailesi için temsili sipariş numaraları 6ES7953-8LL31-0AA0 (512 KB) ve 6ES7953-8LM31-0AA0 (2 MB)'dir; aynı aile 64 KB'den 8 MB'ye kadar uzanır ve kabul edilebilir maksimum boyut işlemciye bağlıdır.MMC isteğe bağlı bir aksesuar değildir. MMC'si olmayan modern bir S7-300 CPU'su program çalıştıramaz: CPU DURDURMA moduna geçer ve teşhis tamponunda bir bellek kartı ister. Bu, bilinçli bir tasarım kararıdır. Çünkü MMC, sistemdeki tek kalıcı depolama birimidir ve yalnızca programı değil, aynı zamanda kalıcı verileri ve bazı CPU'larda bellenimi de barındırır. Kart eksikse, CPU'nun ne çalıştıracak bir programı ne de kalıcı durumu depolayacak bir yeri olur.MMC'nin gövdesinde küçük bir yazma koruma sürgüsü bulunur. Sürgü kilitli konumdayken, CPU, bellek kartının yazmaya karşı korumalı olduğunu belirten bir mesajla indirmeleri reddeder. Sürgü, kartı sahada yanlışlıkla üzerine yazılmaya karşı korur, ancak bakım sonrasında başarısız indirmelerin yaygın bir nedenidir; bu nedenle, bir indirme reddedildiğinde ilk kontrol edilmesi gereken şey sürgünün konumudur.Yükleme belleği kaybolursa veya boşsa: S7-300'de, boş veya eksik bir MMC, CPU'nun durmasına ve başlatılamamasına neden olur. S7-400'de, EPROM kartı olmayan boş bir RAM yükleme belleği, CPU'nun kullanıcı programı olmadan DURDURMA modunda başlaması anlamına gelir; bir EPROM kartı mevcutsa, CPU başlatma sırasında programı EPROM'dan RAM'e kopyalar ve normal şekilde çalışır. 2.2 S7-400'de belleğe veri yükleme: pil destekli RAM ve Flash EPROM S7-400, yük belleğini iki aşamada uygular. Birincil aşama, yük belleğinin çalışma kopyasını tutan, CPU modülüne entegre edilmiş RAM'dir. Bu RAM, güç kaynağına veya CPU bölmesine monte edilmiş bir yedek pil (örneğin 6ES7971-0BA00) ile çalışır durumda tutulur. İkincil aşama ise, pil gücünün tamamen kesilmesi durumunda bile çalışmaya devam eden kalıcı depolama sağlayan, takılabilir bir Flash EPROM kartıdır (örneğin 6ES7952-1KM00-0AA0).S7-400, açılışta şu şekilde davranır: RAM yükleme belleğinde bir program varsa, CPU bunu çalışma belleğine kopyalar ve başlar. RAM boşsa ancak bir Flash EPROM kartı takılıysa, CPU programı EPROM'dan RAM yükleme belleğine ve ardından çalışma belleğine kopyalar. Her ikisi de boşsa, CPU DURDURMA moduna geçer. Bu başlatma zinciri, iyi bakımlı bir S7-400'ün, EPROM güncel tutulduğu sürece, herhangi bir müdahale olmadan pil arızasından kurtulabilmesinin nedenidir.Yükleme belleği kaybolursa veya boşsa: S7-400'de, elektrik kesintisi sırasında pil arızalandığında ve EPROM kartı takılı olmadığında RAM yükleme belleği kaybolur. Program bu durumda kaybolur ve yeniden indirilmesi veya yedek dosyadan geri yüklenmesi gerekir. Bu senaryo, diğer tüm senaryolardan daha fazla, her devreye alma değişikliğinden sonra EPROM'a indirme alışkanlığını haklı çıkarır. 3. Çalışma Belleği: Yürütme Alanı Çalışma belleği, işlemcinin programı çalıştırdığı entegre RAM'dir. Dahili olarak bir kod alanı ve bir veri alanı olmak üzere ikiye ayrılmıştır. İndirme sırasında, işlemci çalıştırılabilir blokları yükleme belleğinden çalışma belleğine kopyalar; çalışma zamanında ise işlemci talimatları ve verileri yalnızca çalışma belleğinden alır. Çalışma belleği her zaman geçicidir. Her iki işlemci ailesinde de her açılışta yükleme belleğinden yeniden oluşturulur, bu nedenle bir programın güç döngüsünden "sağ çıkması", çalışma belleğinin değil, yükleme belleğinin sağ çıkmasından kaynaklanır.Çalışma belleği, bir programın sığıp sığmadığını belirleyen katmandır. Büyük bir veri bloğu, uzun bir OB veya yoğun bir şekilde iç içe geçmiş FB, yükleme belleğinde hala boş alan olsa bile çalışma belleğini tüketebilir. Bu durumda, indirme işlemi "Kullanıcı belleği yok" gibi bir mesajla reddedilir ve çözüm, program boyutunu küçültmek veya daha fazla çalışma belleğine sahip bir CPU'ya geçmektir. Çalışma belleği, kart eklenerek genişletilemez; CPU modülünün sabit bir özelliğidir. Bu nedenle, bir proje denetleyicisini aştığında kontrol edilmesi gereken en önemli sayı, CPU teknik verilerindeki çalışma belleği rakamıdır.Çalışma belleği kaybolursa veya boşsa: CPU durur veya başlatılamaz. Çalışma belleği her açılışta yeniden oluşturulduğu için, kaybı normalde geçici ve görünmezdir: CPU basitçe yük belleğinden yeniden yükleme yapar. Kayıp, ancak yük belleği de kaybolduğunda kalıcı hale gelir; bu da yukarıda açıklanan S7-400 pil senaryosudur. 4. Sistem Belleği ve Adres Alanları Sistem belleği, komut setinin üzerinde çalıştığı adreslenebilir veri alanları için kullanılan genel terimdir. Bu alanlar, çıkarılabilir bir ortamda değil, CPU'nun dahili devrelerinde uygulanır ve boyutları her CPU modelinin sabit özellikleridir. Tablo 2, alanları ve rollerini listeler.Tablo 2: Sistem belleği adres alanlarıAlan | Sembol | İçerik | NotlarGirişlerin işlem görüntüsü | I | Her OB 1 taramasının başında G/Ç modüllerinden kopyalanan giriş durumları | Bayt ve bit adresleme, örneğin IB0 giriş baytında I0.0'dan I0.7'ye kadar; varsayılan aralık 128 bayt, işlemciye özgü maksimum değere kadar yapılandırılabilir (çoğu S7-300 işlemcide 2048 bayt)Çıktıların işlem görüntüsü | Q | Her OB 1 taramasının sonunda G/Ç modüllerine yazılan çıktı durumları | Bayt ve bit adresleme, örneğin QB0 çıktı baytında Q0.0'dan Q0.7'ye kadarÇevresel G/Ç | PI, PQ | İşlem görüntüsünü atlayarak G/Ç modüllerine doğrudan erişim | Yüksek hızlı veya zaman açısından kritik G/Ç için kullanılır; PIW/PQW sözcükleri olarak adreslenirBit belleği | M | Ara mantık durumları için bayraklar | Bayt ve bit adresleme, örneğin bayrak baytı MB0'da M0.0'dan M0.7'ye kadar; boyut işlemciye bağlıdır; bazı işlemcilerde ilk 256 bayt sistem verileri için ayrılmıştır ve serbestçe kullanılamaz.Veri blokları | Veritabanı | Kullanıcı programı için yapılandırılmış veri depolama | Retain özniteliği, veritabanı içeriğinin yeniden başlatma sonrasında korunup korunmayacağını kontrol eder.Zamanlayıcılar | T | S5 zamanlayıcı fonksiyonları | Zamanlayıcı sayısı işlemciye bağlıdırSayaçlar | C | Sayaç fonksiyonları | Sayaç sayısı işlemciye bağlıdırYerel veriler | L | Şu anda aktif olan OB, FB veya FC çağrısının geçici değişkenleri | Yığın tabanlı; derinlik öncelik sınıfına göre sınırlıdır 4.1 İşlem görüntüsü I ve Q alanları işlem görüntüsü aracılığıyla yenilenir. Döngüsel programın başlangıcında, CPU giriş modüllerinin durumlarını I alanına kopyalar; döngü boyunca program bu tutarlı anlık görüntüleri okur; döngünün sonunda CPU, Q alanını çıkış modüllerine kopyalar. Bu mekanizma, tüm program bölümlerinin tek bir tarama içinde aynı giriş durumlarını görmesini garanti eder. Doğrudan çevresel erişim (PIW, PQW) görüntüyü atlar ve modülü doğrudan okur veya yazar; bu daha hızlıdır ancak tarama içinde tutarlı değildir. Kurulumu yapılmış G/Ç için çok küçük olan bir işlem görüntüsü, 7. adımda CPU özelliklerinde, CPU'ya özgü maksimum değere kadar büyütülebilir. 4.2 Bit bellek M ve bayrak baytı Bit belleği, tarihsel olarak bayraklar olarak adlandırılır ve programın geçici depolama alanıdır. Örneğin M0.0 gibi tek bir bayrak biti, bir Boolean durumunu tutar; sekiz ardışık bit, M0.0'dan M0.7'ye kadar adreslenen MB0 bayrak baytını oluşturur. Bayrak sözcükleri (MW) ve bayrak çift sözcükleri (MD), baytların gruplandırılmasıyla oluşturulur. M alanının boyutu her CPU için farklıdır: bir CPU 314 256 bayt, bir CPU 315-2 DP 2048 bayt ve bir CPU 319-3 PN/DP 8192 bayt sağlar. Bazı S7-300 CPU'larında, M alanının bir kısmı, örneğin ilk 256 bayt, işletim sistemi ve sistem fonksiyonları tarafından kullanılan sistem verileri için ayrılmıştır; bu adreslerin kullanıcı programında kullanılması düzensiz davranışlara neden olabilir, bu nedenle M alanı serbestçe tahsis edilmeden önce belirli CPU'nun teknik verilerine başvurulmalıdır. 4.3 Zamanlayıcılar, sayaçlar ve yerel veriler Zamanlayıcılar (T) ve sayaçlar (C), dahili bir duruma sahip işlevsel elemanlardır: bir zamanlayıcı kalan süreyi, bir sayaç ise sayım değerini saklar. Sayıları her CPU için sabittir; örneğin, bir CPU 314'te 256 zamanlayıcı ve 256 sayaç, bir CPU 319-3 PN/DP'de ise her birinden 2048 adet bulunur. Yerel veri (L), şu anda aktif olan çağrının geçici değişkenlerini tutan yığın alanıdır. Her FB veya FC çağrıldığında, CPU o bloğun geçici değişkenleri için yerel veri yığınının bir dilimini ayırır; derin iç içe geçme veya büyük geçici yapılar yığını tüketebilir, bu da bir programlama hatasına ve ele alınmazsa bir DURDURMA işlemine neden olur. S7-300 CPU'larda yerel veri yığını genellikle öncelik sınıfları arasında paylaşılan 32 KB'tır; S7-400 CPU'larda kapasite daha büyüktür ve daha yeni modellerde öncelik sınıfı başına tahsis edilir.Sistem belleği kaybolursa veya sıfırlanırsa: kalıcı olmayan I, Q, M, T, C ve L alanları her yeniden başlatmada sıfırlanır ve kalıcı olmayan veritabanları yükleme değerlerine sıfırlanır. Kalıcı alanlar, sonraki bölümlerde incelenecek olan mekanizma olan yükleme belleğinden geri yüklenir. 5. S7-300 Uygulamada: MMC, Kalıcı Veriler ve Pil Sorunu S7-300 bellek konseptinin belirleyici özelliği pilin olmamasıdır. Program MMC üzerinde bulunur, çalışma belleği her açılışta MMC'den yeniden yüklenir ve kalıcı veriler de MMC'de saklanır. CPU güç kesintisini algıladığında, yapılandırılmış kalıcı alanların mevcut değerlerini MMC'ye kaydeder; bir sonraki açılışta bunları geri yükler. Bu tasarımın üç pratik sonucu vardır.Öncelikle, MMC dar anlamda bir aşınma parçasıdır. Flash belleğin sınırlı bir silme/yazma dayanıklılığı vardır ve her güç kesintisi, kalıcı alanlara yazma işlemi gerçekleştirir. Normal döngüsel çalışma koşullarında bu bir sorun teşkil etmez, ancak kalıcı verileri hızlı döngülerde değiştiren veya SFC 82 ila SFC 84 sistem fonksiyonlarını kullanarak MMC'ye döngüsel olarak veri blokları yazan programlar kartın ömrünü kısaltır. Kart için nominal yazma döngüsü sayısı Siemens dokümantasyonunda verilmiştir.İkinci olarak, kalıcı bellek yapılandırması açıkça belirtilmiştir. 7. adımda, CPU özellikleri iletişim kutusu (Donanım Yapılandırması, Kalıcı Bellek sekmesi), kaç bayt M belleğin, kaç zamanlayıcının ve kaç sayacın kalıcı olduğunu tanımlar. Çoğu S7-300 CPU'da varsayılan kalıcı bellek aralığı M 0.0 ile M 15.7 arasındadır. Veri blokları, blok özelliklerinde "Kaldır" özniteliği ile işaretlenerek tek tek kalıcı hale getirilir. Yalnızca yapılandırılmış aralıklar güç döngüsünden sonra korunur; diğer her şey sıfırlanır.Üçüncüsü, indirme davranışı basit ve standarttır. STEP 7'de normal bir indirme, bloğu MMC'ye (yükleme belleği) yazar ve çalışma belleğine kopyalar. S7-300'de ayrı bir "yalnızca RAM'e indirme" yolu yoktur: bir MMC takılı olduğunda, her indirme otomatik olarak kalıcıdır. Yükleme yönü de aynı şekilde çalışır: bir yükleme MMC'den okur. Tüm kapasitelerdeki yedek MMC kartları, Siemens PLC yedek parça kataloğunda listelenmiştir; bu, programlanmış bir yedek kartı rafta bulundurması gereken tesisler için önemlidir.S7-400 tartışmalarına hakim olan pil sorunu, S7-300'de kesinlikle gündeme gelmez. Bir S7-300 CPU'sunda pil yoksa, program pil arızası nedeniyle kaybolamaz. Gerçekçi arıza modları, eksik, dolu, yazma korumalı veya arızalı bir MMC'dir ve bunların her biri Bölüm 9'da incelenmiştir. 6. S7-400 Uygulamada: Piller, EPROM ve Başlatma Zinciri S7-400 bellek konsepti, Flash EPROM'un güvenlik ağı olarak kullanıldığı, pil destekli RAM etrafında düzenlenmiştir. Örneğin 6ES7971-0BA00 yedek pili, kontrol ünitesi kapalıyken RAM tabanlı yük belleğini ve kalıcı verileri korur. CPU modülü ayrıca, ana pil değişimi sırasında sınırlı bir süre (tam şarj edildiğinde on dakika mertebesinde) RAM'i koruyan entegre bir şarj edilebilir tampon pil de taşır. Bu tampon, pilin güç kapalıyken değiştirilebilmesinin nedenidir, ancak kılavuzda belirtilenden daha uzun süre asla ona güvenilmemelidir.Örneğin 6ES7952-1KM00-0AA0 olan Flash EPROM kartı, S7-400'ün kalıcı bellek katmanıdır. Çalışma için gerekli değildir, ancak kurtarılabilir bir pil arızası ile felaketle sonuçlanacak bir pil arızası arasındaki farkı oluşturur. Kart ailesi 64 KB'tan 64 MB'a kadar uzanır ve maksimum boyut CPU'ya bağlıdır. Bölüm 2.2'de açıklanan başlatma zinciri, güncel bir EPROM kartına sahip bir CPU'nun pilin tamamen bitmesinden otomatik olarak kurtulacağı anlamına gelir; EPROM kartı olmayan bir CPU ise STOP durumuna geçer ve yeniden indirme gerektirir.S7-400'deki indirme davranışı iki seviyede gerçekleşir ve bunların karıştırılması yaygın saha sorunlarının bir kaynağıdır:1. Normal bir indirme işlemi, bloğu RAM yükleme belleğine ve çalışma belleğine yazar. Değişiklik hemen etkinleşir ancak geçicidir: yalnızca pil RAM'i çalışır durumda tuttuğu sürece güç döngüsünden sonra da geçerliliğini korur.2. "EPROM'a İndir" (veya "RAM'i ROM'a Kopyala") işlemi, mevcut önyüklenen bellek içeriğini Flash EPROM kartına yazar. Bu sayede, pil tamamen kesilse bile değişiklik korunur.Klasik S7-400 arıza dizisi şu şekildedir: Öğleden sonra bir değişiklik indirilir, RAM asla ROM'a kopyalanmaz ve iki hafta sonra, pilin bitmesiyle birlikte bir elektrik kesintisinden sonra, CPU'nun EPROM'daki eski programla yeniden başlatıldığı görülür. Değişiklik yalnızca RAM'de mevcuttu ve kayboldu. Her devreye alma değişikliğinden sonra EPROM'un güncel tutulması, S7-400 için bellek ile ilgili en etkili bakım kuralıdır.S7-400, pil durumunu sürekli olarak bildirir. Pilin düşük olması durumunda, CPU veya güç kaynağının önündeki BATF LED'i yanar ve teşhis tamponuna bir giriş yazılır. 7. ADIM, Pil sekmesindeki Donanım Teşhisleri / Modül Bilgileri bölümünde ayrıntılı durumu gösterir; burada pil durumu ve birçok CPU'da tahmini kalan yedek kapasite listelenir. 6ES7971-0BA00 gibi yedek piller, PLC yedek parça yelpazesinde stoklanır çünkü bunlar on yıllar değil, yıllarla ölçülen bir kullanım ömrüne sahip sarf malzemeleridir. 7. İşlemci Başına Bellek Boyutlandırma Gerçekliği Bellekle ilgili her proje tartışmasında sorulan pratik soru aynıdır: CPU'nun gerçekte ne kadar iş belleği ve ne kadar yük belleği vardır? Tablo 3, yaygın olarak kullanılan beş CPU için temsili rakamlar vermektedir. İş belleği rakamı sabittir; yük belleği rakamı ise CPU'nun kabul ettiği MMC veya EPROM kartının maksimum boyutudur.Tablo 3: Temsili CPU'lar ve bellekleriCPU | Sıra numarası | Çalışma belleği | Yükleme belleği (maks.) | Tipik kullanımCPU 314 | 6ES7314-1AG14-0AB0 | 128 KB | 8 MB'a kadar MMC | Orta boy makineler, standart S7-300 uygulamalarıCPU 315-2 DP | 6ES7315-2EH14-0AB0 | 256 KB | 8 MB'a kadar MMC | PROFIBUS DP üzerinden dağıtılmış G/ÇCPU 319-3 PN/DP | 6ES7318-3EL01-0AB0 | 2 MB | 8 MB'a kadar MMC | PROFINET ile büyük S7-300 uygulamalarıCPU 414-2 | 6ES7414-2XK05-0AB0 | 512 KB | 64 MB'a kadar RAM ve EPROM | Orta seviye S7-400 uygulamalarıCPU 417-4 | 6ES7417-4XT05-0AB0 | 4 MB | RAM ve EPROM ile birlikte 64 MB'a kadar | Yüksek performanslı S7-400 uygulamalarıTablodan iki boyutlandırma kuralı çıkarılabilir. Birincisi, çalışma belleği, program mantığı için bağlayıcı kısıtlamadır. Büyük veri bloklarına veya döngüsel yolda birçok bloğa sahip bir proje, çalışma belleği kapasitesine ihtiyaç duyar, çünkü CPU çalışma belleğinden çalışır ve isteğe bağlı olarak yükleme belleğinden kod yükleyemez. İkincisi, yükleme belleği, proje verileri için bağlayıcı kısıtlamadır: semboller, yorumlar ve teknoloji nesneleri yalnızca yükleme belleğinde saklanır. 300 KB koda derlenen bir proje, yorumlar ve sembol bilgileri dahil edildikten sonra bile 2 MB'lık bir MMC'ye ihtiyaç duyabilir. Genel uygulama, devreye alma sırasında MMC'yi cömertçe boyutlandırmaktır, çünkü daha sonra bir kart değişimi tam bir indirme ve kısa bir üretim durdurması gerektirir. 8. Saklanacak Verilerin Yapılandırılması Kalıcı veriler, güç döngüsünden sonra da korunması gereken durumu ifade eder: tamamlanmış parça sayaçları, reçete seçimleri, mod işaretleri ve birikmiş toplamlar. Yapılandırma prosedürü, her iki ailede de yapı olarak aynıdır; altta yatan depolama mekanizması farklıdır.S7-300'de, Donanım Yapılandırması'nda CPU özelliklerini açın ve Kalıcı Bellek sekmesini seçin. Orada, bit belleği için kalıcı aralıkları (örneğin varsayılan olarak 16 bayt M), kalıcı zamanlayıcı sayısını ve kalıcı sayaç sayısını tanımlayın. Veri blokları ayrı ayrı işlenir: DB özelliklerinde, bloğu Sakla olarak işaretleyin. Kalıcı veriler daha sonra güç kapatıldığında MMC'ye kaydedilir ve güç açıldığında geri yüklenir; bu nedenle pil olmadan da çalışmaya devam eder.S7-400'de aynı diyalog, kalıcı aralıkları tanımlar, ancak depolama mekanizması pil destekli RAM'dir. Pil sağlıklı olduğu sürece kalıcı değerler güç döngüsünden sonra da korunur. Kontrol cihazı kapalıyken pil arızalanırsa, kalıcı veriler kaybolur ve etkilenen veritabanları bir sonraki başlatmada yük değerlerine yeniden başlatılır. Bu nedenle S7-400'ün pil durumu, operasyonel bir ayrıntı değil, bakım gerektiren bir konudur.Veri saklama sorunlarının çoğuna üç yapılandırma hatası neden olur. Saklama aralığı hiç yapılandırılmamıştır, bu nedenle bayraklar her yeniden başlatmada sıfırlanır. Aralık yapılandırılmıştır ancak veritabanında Saklama özniteliği eksiktir, bu nedenle M bayrakları kalmasına rağmen veritabanı içeriği sıfırlanır. Veya aralık, çok işlemcili bir projede yanlış işlemcide yapılandırılmıştır, bu nedenle amaçlanan işlemci sıfırlanırken kullanılmayan bir işlemci veriyi saklar. Her üçü de, test amaçlı güç döngüsünden sonra gözlemlenen davranışla Saklama Belleği sekmesini karşılaştırarak birkaç dakika içinde teşhis edilebilir. 9. Arıza Modları ve Teşhis S7-300/400'deki bellek hataları, LED'ler, teşhis tamponu ve indirme-yükleme davranışları aracılığıyla kendini gösterir. Tablo 4, yaygın arıza modlarını, nedenlerini ve her birinin teşhis yolunu bir araya getirmektedir.Tablo 4: Bellekle ilgili arıza modları ve teşhisleriBelirti | Olası neden | Tanı yolu | TedaviCPU DURDURULMUŞ durumda; SF ve DURDURMA LED'leri yanıyor; teşhis girdisi "Bellek hatası nedeniyle DURDURULMUŞ" | MMC eksik veya arızalı (S7-300) veya yükleme belleği bozuk | STEP 7 aracılığıyla teşhis arabelleğini okuyun (erişilebilir düğümler, modül bilgileri); MMC'nin yerine oturduğunu kontrol edin | Programın yedeğini içeren sağlam bir MMC takın; yeniden indirin; arızalıysa kartı değiştirinİndirme işlemi "Kullanıcı belleği yetersiz" hatasıyla reddedildi | Çalışma belleği veya yükleme belleği kapasitesi tükendi | Proje blok boyutlarını CPU çalışma belleğiyle karşılaştırın; boş yükleme belleğini kontrol edin | Kullanılmayan blokları silin; veritabanı boyutlarını küçültün; daha fazla çalışma belleğine veya daha büyük bir MMC'ye sahip bir CPU'ya geçin"Hafıza kartı yazmaya karşı korumalı" hatasıyla indirme reddedildi | MMC sürgüsü kilitli konumda | Kart gövdesindeki sürgüyü inceleyin | Sürgüyü açın; indirmeyi tekrarlayınS7-300'de kart takılı değilken indirme reddedildi | MMC yok | Kart yuvasını kontrol edin; tanılama arabelleğini okuyun | MMC'yi takın; ardından CPU indirmeyi kabul eder.S7-400 BATF LED'i yanıyor; teşhis girişi "pil zayıf" | Yedek pil bitmiş veya eksik | Modül Bilgileri, Pil sekmesi; voltajı ve durumu kontrol edin | 11. Bölümdeki prosedüre göre pili değiştirin; ardından RAM içeriğini doğrulayınS7-400, elektrik kesintisinden sonra eski bir programla yeniden başlatılıyor | Pil bitmiş ve EPROM kartı, son RAM indirmesinden daha eski bir sürüm içeriyor | EPROM tarihini son devreye alma değişikliğiyle karşılaştırın | Her değişiklikten sonra RAM'i ROM'a kopyalayın / EPROM'a indirin; pili değiştirinYükleme işlemi blok döndürmüyor veya proje eksik dönüyor | Bloklar yalnızca çalışma belleğinde bulunuyor veya MMC daha eski bir sürümü (S7-300) tutuyor | CPU'dan yüklemeyi deneyin; hangi blokların listelendiğini kontrol edin | Önce mevcut programı MMC'ye indirin; ardından yükleyinYeniden başlatmanın ardından kalıcı veriler kayboldu | Kalıcı aralıklar yapılandırılmamış, Veritabanında Saklama özniteliği yok veya MMC güç kapatma sırasında kaldırıldı (S7-300) | Kalıcı Bellek sekmesini inceleyin; kontrollü bir test güç döngüsü gerçekleştirin | Kalıcı aralıkları ve Saklama özniteliklerini yapılandırın; yeniden indirinSFC 82/83/84 çağrı raporları "Kullanılabilir kullanıcı belleği yok" | Çalışma zamanı veri kaydı sırasında MMC dolu veya yazma döngüsü sınırına ulaşıldı | Boş MMC alanını kontrol edin; çağrı parametrelerini gözden geçirin | Kartta boş alan bırakın; eski kaydedilmiş veri bloklarını arşivleyin ve silinBu teşhis işlemlerini hızlandıran iki genel kural vardır. Birincisi, teşhis arabelleği birincil kanıttır: durdurma nedenini, zaman damgasını ve olayı tetikleyen modülü kaydeder ve durdurma durumundaki bir CPU'dan bile okunabilir. İkincisi, yük belleği ile çalışma belleği arasındaki ayrım, yükleme/indirme işlemlerindeki çoğu sürprizi açıklar: bir blok yük belleğinde değilse, yüklenemez; çalışma belleğinde değilse, yürütülemez. 10. Bakım ve Yedekleme Uygulamaları Eski S7-300/400 donanımlarında bellek bakımı, Tablo 4'teki neredeyse tüm arıza modlarını önleyen küçük bir kurallar kümesine uyar.Dokunmadan önce yedekleme yapın. Herhangi bir indirme, hafıza kartı işlemi ve pil çalışmasından önce programın ve donanım yapılandırmasının mühendislik istasyonuna tam olarak yüklenmesi gerekir. Yedekleme dosyası, sonraki her adımın geri alınabilir olmasını sağlayan güvencedir. Birçok tesis, her devreye alma değişikliğinden sonra yeni bir yedekleme planlar ve dosyayı dosya adında tarihle birlikte bir sunucuda saklar.S7-400 pilini düzenli aralıklarla kontrol edin. Pil durumu, STEP 7 Donanım Tanılama / Modül Bilgileri bölümündeki Pil sekmesinde görülebilir ve BATF LED'i yerel bir gösterge sağlar. Rutin kontroller sırasında BATF LED'inin aylık olarak kontrol edilmesi ve Pil sekmesinin üç ayda bir incelenmesi, zayıf bir pili üretim sorunu haline gelmeden çok önce tespit etmenizi sağlar. Pil ömrü yıllarla ölçülür, ancak ortam sıcaklığına ve elektrik kesintilerinin süresine bağlı olarak değişir, bu nedenle takvime dayalı değiştirme, duruma dayalı değiştirmeye göre daha az güvenilirdir.MMC kartlarını kullanım kılavuzuna uygun şekilde kullanın. MMC kartı yalnızca CPU kapalıyken takılıp çıkarılabilir. Çalışma sırasında veya indirme işlemi esnasında kartın çıkarılması, kartı bozabilir ve formatlama ile tam bir yeniden indirme işlemine neden olabilir. Kartlar, antistatik ambalajda saklanmalı, proje adı ve ürün yazılımı sürümüyle etiketlenmeli ve içerik tamamlandıktan sonra kaydırıcı ile yazmaya karşı korunmalıdır. Rafta programlanmış yedek bir kart, bir S7-300 tesisinin sahip olabileceği en hızlı felaket kurtarma çözümüdür; Siemens PLC yedek parça yelpazesi, 512 KB'den 8 MB'ye kadar kart ailesini kapsar.Güç kaynağını düşünün. S7-300, PS 307 ile, S7-400 ise PS 407 ile beslenir; her ikisi de 120 V/60 Hz ve 230 V/50 Hz şebeke için mevcuttur; giriş aralığı her modülün tip plakasında yazılıdır. Modüller, Avrupa pazarı için CE işaretine ve Kuzey Amerika kurulumları için UL/CSA listelemelerine sahiptir. Arızalı bir güç kaynağı, tamamen arızalanmadan önce bellek belirtileri gösterir, çünkü voltaj düşüşleri RAM içeriğini bozar ve yeniden başlatma dizilerini tetikler. Yük terminallerindeki voltaj ölçümleri, pil kontrolüyle aynı bakım turunda yapılmalıdır.Eski sistemler için yedek parçalar. Orijinal kullanım ömrünün ötesinde S7-300/400 donanımı kullanan tesislerde, en azından her CPU tipi için bir adet programlanmış MMC, her S7-400 için bir adet yedek pil ve kullanılan her tip için bir adet yedek CPU bulundurulmalıdır. Eski CPU'ların temini giderek zorlaştığından, yedek CPU, tipi hala mevcutken temin edilmelidir. Tesis Flash EPROM kartları kullanıyorsa, mevcut programa sahip bir yedek kart seti tamamlar. Programlanmış bir kart ve bir pilin maliyeti, planlanmamış bir üretim durdurmasının maliyetine kıyasla düşüktür ve ABD doları cinsinden fiyatlar bölgeye ve bulunabilirliğe göre değişir. 11. Sıkça Sorulan Sorular S7-300, pil bittiğinde programını kaybeder mi? Hayır, çünkü S7-300'ün program depolama için pili yoktur. Program MMC'de bulunur ve çalışma belleği her açılışta MMC'den yeniden yüklenir. Bu nedenle, boşalmış bir pil S7-300'de program kaybına neden olmaz; çoğu S7-300 işlemcisinde pil bölmesi bile yoktur. Pil sorusu, kontrol ünitesi kapalıyken RAM tabanlı yük belleğinin yedek pile bağlı olduğu S7-400 için geçerlidir.CPU çalışırken MMC çıkarılırsa ne olur? CPU durma durumuna geçebilir ve kartın kendisi hasar görebilir, çünkü CPU güç kapatma sırasında ve indirmeler esnasında MMC'ye yazma işlemi yapar. Siemens, MMC'nin yalnızca güç kapalıyken takılıp çıkarılabileceğini belirtir. Kart çalışırken çıkarıldıysa, CPU'yu kapatın, kartı tekrar takın ve teşhis arabelleğini kontrol edin. Kart bozulmuşsa, biçimlendirin ve programı yedekten yeniden indirin.S7-300'de veriyi nasıl kalıcı hale getiririm? Donanım Yapılandırması'nda CPU özelliklerini açın ve Kalıcı Bellek sekmesini seçin. Bit belleği için kalıcı aralıkları (varsayılan M 0.0 ila M 15.7), zamanlayıcı sayısını ve sayaç sayısını tanımlayın. Veri blokları için, özelliklerinde bloğu "Kaldır" özniteliğiyle işaretleyin. Kalıcı veriler daha sonra güç kapatıldığında MMC'ye kaydedilir ve güç açıldığında, pil olmadan geri yüklenir. Yalnızca yapılandırılmış aralıkların değerlerini koruduğunu, diğer her şeyin yeniden başlatmada sıfırlandığını unutmayın.S7-400 pil değiştirme prosedürü nedir? Öncelikle, mevcut programın mühendislik istasyonundaki bir Flash EPROM kartında veya yedek dosyada saklandığından emin olun; bu adım zorunludur. Ardından, CPU açıkken pil bölmesini açın ve pili aynı tipte (6ES7971-0BA00) yeni bir pille değiştirin; bu işlem, entegre şarj edilebilir pilin sağladığı tampon süresi içinde yapılmalıdır (tam şarj olduğunda genellikle birkaç on dakika). Takıldıktan sonra, BATF LED'inin söndüğünü doğrulayın ve Pil sekmesindeki Modül Bilgileri bölümünde durumu kontrol edin. CPU kapalıysa ve RAM kaybolduysa, üretime yeniden başlamadan önce programı EPROM'dan veya yedekten geri yükleyin.Sadece çalışma belleğine indirebilir miyim? S7-300'de hayır: MMC takılı olduğunda, her indirme MMC'ye yazar ve çalışma belleğine kopyalar, bu nedenle her indirme otomatik olarak kalıcıdır. S7-400'de, normal bir indirme RAM yükleme belleğine ve çalışma belleğine yazar; değişiklik, daha sonra EPROM'a indirmediğiniz veya RAM'i ROM'a kopyalamadığınız sürece geçicidir. Yalnızca RAM'de bulunan bir değişiklik, yalnızca pil RAM'i canlı tuttuğu sürece güç döngüsünden sonra da korunur. Bir kesinti sırasında pil arızalanırsa, değişiklik kaybolur ve CPU EPROM sürümüyle yeniden başlatılır.Yükleme işleminde neden blok görünmüyor? Yükleme işlemi, yükleme belleğinden okuma yapar. S7-300'de, yalnızca çalışma belleğinde bulunan bloklar yüklenemez; bu durum genellikle son indirmeden sonra MMC'nin değiştirilmesi veya biçimlendirilmesi durumunda meydana gelir. Önce mevcut programı MMC'ye indirin, ardından yükleme işlemini gerçekleştirin. S7-400'de, yalnızca çalışma belleğinde değil, RAM yükleme belleğinde de programın bulunduğundan emin olun; pil kaybından sonra CPU, EPROM'dan yeniden başlatıldıysa, yükleme işlemi EPROM sürümünü döndürür.S7-400 pilinin ömrü ne kadardır ve ne zaman değiştirilmelidir? Kullanım ömrü, pil kimyasına, ortam sıcaklığına ve elektrik kesintilerinin sıklığına ve süresine bağlıdır. Güvenilir yöntem, duruma dayalı değiştirme yöntemidir: BATF LED'i yandığında veya Modül Bilgileri düşük durum bildirdiğinde pili değiştirin. Çalışır durumdaki bir rack sisteminde, birkaç yıllık kullanım ömrü tipiktir. CPU üzerindeki şarj edilebilir tampon pil, ana pil değişimi için sınırlı bir zaman aralığı sağlar, bu nedenle işlem başlamadan önce yedek bir pil hazırda bulundurulmalıdır. 12. Özet S7-300/400 bellek konsepti üç katmanlı bir modeldir. Yükleme belleği, programın tamamını tutar ve kalıcıdır (S7-300'de MMC, S7-400'de isteğe bağlı Flash EPROM'lu pil destekli RAM). Çalışma belleği, CPU'nun çalıştığı kalıcı entegre RAM'dir ve her başlatmada yükleme belleğinden yeniden oluşturulur. Sistem belleği, 7. adımda yapılandırılan ve yeniden başlatmada yükleme belleğinden geri yüklenen kalıcı alt kümelerle birlikte I, Q, M, T, C, L ve DB adres alanlarını sağlar.Çoğu saha problemi, az sayıda nedene indirgenir: S7-300'de eksik veya yazma korumalı bir MMC, S7-400'de bitmiş bir pil veya eski bir EPROM, hiç yapılandırılmamış bir saklama aralığı veya çalışma belleğini aşan bir program. Her birinin LED'ler, teşhis tamponu ve Modül Bilgileri aracılığıyla tanımlanmış bir teşhis yolu ve tanımlanmış bir çözümü vardır. Bunları önleyen bakım kuralları da aynı derecede azdır: herhangi bir indirmeden önce yedekleme yapın, S7-400'deki EPROM'u güncel tutun, pili düzenli olarak kontrol edin, MMC'leri yalnızca güç kapalıyken kullanın ve rafta programlanmış bir yedek kart ve yedek bir pil bulundurun. Eski S7-300/400 donanımı kullanan tesisler için bu kurallar isteğe bağlı bir özen değildir; kısa bir müdahale ile tam bir yeniden devreye alma arasındaki farkı oluştururlar. 13. Bakım Kontrol Listesi · [ ] Her devreye alma değişikliğinden sonra tüm program ve donanım yapılandırması mühendislik istasyonuna yedeklenir.· [ ] Her S7-300 CPU'ya MMC takılı; her CPU tipi için yedek programlanmış MMC saklanıyor (yazma koruma sürgüsü kapalı)· [ ] İndirmelerden önce MMC kaydırıcısının konumu doğrulandı; kartlar yalnızca güç kapalıyken takılıp çıkarıldı.· [ ] S7-400 BATF LED'leri rutin kontroller sırasında (aylık) kontrol edilir.· [ ] S7-400 pil durumu Modül Bilgileri, Pil sekmesinde (üç ayda bir) incelenir; yedek pil stokta mevcuttur.· [ ] Her indirme işleminden sonra EPROM kartlarını güncelleyin (RAM'i ROM'a kopyalayın / EPROM'a indirin)· [ ] Herhangi bir yapılandırma değişikliğinden sonra, tutma aralıkları ve tutma nitelikleri süreç gereksinimlerine göre doğrulanır.· [ ] Devreye alma işleminden sonra kontrollü bir test güç döngüsü ile tutucu davranış doğrulandı.· [ ] Tanılama tamponu periyodik olarak gözden geçirilir; açıklanamayan girişler durdurma noktası haline gelmeden önce araştırılır.· [ ] Hizmette olan her CPU türü için yedek CPU'lar, MMC kartları, piller ve EPROM kartları stokta bulunmaktadır.·
  • MicroLogix 1400 Sorun Giderme: Sık Görülen Saha Arızaları ve 2026 Satın Alma Gerçekliği
    MicroLogix 1400 Sorun Giderme: Sık Görülen Saha Arızaları ve 2026 Satın Alma Gerçekliği Aug 17, 2026
     Otuz yıl üretim hatlarında çalıştım. Bunların yirmi yılı Allen-Bradley'nin küçük PLC'lerine bakarak geçti. MicroLogix 1400, 1766 serisi, eski MicroLogix serisinin hala üretimde olan son modeli ve onu her hafta panellerde görüyorum. Paketleme makinelerinde. Su arıtma tesislerinde. Konveyörlerde. HVAC tesislerinde. O bir iş makinesi ve aynı birkaç şekilde tekrar tekrar arıza veriyor.Bunlar, iş yerinde gerçekten tamir ettiğim şeyler. Gerçek arızalar, görülme sıklığına göre sıralanmış halleri, nedenleri ve çözümleri. Ayrıca, tamiri ne zaman bırakıp yedek parça takmanız gerektiği ve 2026 satın alma durumu da var, çünkü bu parça bu üniteleri kullanan her tesisi etkiliyor. Gerçekte Ne ile Çalışıyorsunuz? MicroLogix 1400, altı yaygın katalog numarasıyla sunulmaktadır: 1766-L32BWA1766-L32BWB, 1766-L32BXWE, 1766-L32AWAA, 1766-L24BWA ve 1766-L24BWB. L32 ünitelerinde 32 giriş/çıkış, L24 ünitelerinde ise 24 giriş/çıkış bulunur. Sonundaki harf kodları güç kaynağını ve giriş/çıkış kombinasyonunu gösterir. İçinde aynı beyin var, ancak güç ve giriş/çıkış farklı. Yedek parça sipariş ederken, arızalı ünitenin yan tarafındaki numara, yerine istediğiniz parçanın numarasıdır.1400 modelinde ön tarafta bir LCD ekran ve tuş takımı, dahili bir Ethernet portu ve bir seri port bulunur. RSLogix 500 ile programlanır ve Rockwell hala hafif bir sürümünü ücretsiz olarak sunmaktadır, bu nedenle 1400'ü kullanmak için ücretli bir lisansa ihtiyacınız yoktur.Dizüstü bilgisayarı prize takmadan önce ön panel size çok şey anlatır. LCD ekran alarmları gösterir. Üst kısımdaki LED'ler güç, çalışma, arıza, iletişim etkinliği ve pil durumunu gösterir. Bu LED'lerin ne anlama geldiğini öğrenirseniz, sorunlarınızın yarısını çözmüş olursunuz. Aldığım çağrıların yarısı "makine birdenbire durdu" diye başlar ve ön panele beş saniyelik bir bakışla sona erer. Beş Dakikalık İlk Kontrol Cihazı sökmeden önce beş dakikalık kontrolü yapın. Ben her seferinde yapıyorum ve bu yöntem, gelişmiş teşhis yöntemlerinden daha fazla sorunu ortaya çıkarıyor.Öncelikle gücü kontrol edin. Güç LED'ini ve terminallerdeki besleme voltajını bir ölçüm cihazıyla kontrol edin. Gevşek bir terminal veya atmış bir devre kesici nedeniyle beslemenin kesilmesi sonucu 1400 serisi bir cihazın "çalışmaz" hale geldiğini gördüm. PLC ise tüm süre boyunca sorunsuz çalıştı.Sigortaları kontrol edin. Bazı 1400 modellerinde kullanıcı tarafından değiştirilebilen bir sigorta bulunur. Atmış bir sigorta, giriş/çıkışların tüm bir bölümünü devre dışı bırakır ve tıpkı çalışmayan bir çıkış veya giriş gibi görünür.Tuş anahtarını kontrol edin. 1400 modelinde ön tarafta üç konumlu bir tuş anahtarı bulunur: ÇALIŞTIR, UZAK TUT ve PROGRAMLA. Eğer biri onu PROGRAMLA konumunda bıraktıysa, makine çalışmaz. Bu, indirme işleminden sonra sık sık olur ve operatör sabah 6'da hat başlamadığı için arar.Arıza LED'ini ve LCD mesajını kontrol edin. LCD size arıza kodunu gösterir. Bunu bir yere not edin. Bu mesaj, bir hafta boyunca tahmin yürütmekten çok daha değerlidir. Ardından kablolamayı, özellikle de ortak bağlantıları kontrol edin. Bir giriş grubunda eksik bir ortak kablo, o gruptaki her girişin çalışmamasına neden olur ve bu kesinlikle PLC arızası değildir.Topraklama da önemli. Bu üniteler kontaktörler ve frekans invertörleriyle dolu panellerde bulunur. Eğer PLC her motor çalışmaya başladığında iletişimi kesiyorsa, PLC'den önce gürültü ve topraklama sorunundan şüphelenin. Pil Sorunu ve Program Kaybı Kabusu İşte asıl önemli olan bu. Cuma öğleden sonra bir üretim hattını durdurabilecek olan bu. MicroLogix 1400, ünitenin ön tarafındaki küçük kapağın arkasında bulunan 1766-BAT parça numaralı 3 voltluk bir lityum pil kullanıyor. Bu pil, güç kesildiğinde gerçek zamanlı saati ve saklanabilir verileri canlı tutuyor. Zamanlayıcı akım değerleri, sayaç akümülatörleri, tarif kayıtları, bunların hepsi bu pilde yaşıyor.Pil ömrü iki ila beş yıl arasında değişiyor. Soğuk ve temiz paneller beş yıla yakın dayanıyor. Sıcak ve tozlu paneller ise iki yıl dayanıyor. Ve kimse pili düzenli olarak değiştirmiyor çünkü gözden uzak bir yerde duruyor ve bir gün makine arıza yapmaya başlıyor.Gördüğünüz gibi. Ön taraftaki BAT LED'i yanıp sönüyor. LCD ekranda alarm alanında "BATT" yazısı beliriyor. Bazen makine çalışmaya devam ediyor ve pil tamamen bitene kadar kimse fark etmiyor. İşte tehlikeli olan bu. Saat sıfırlanıyor, saklanan veriler sıfıra iniyor ve makine kimsenin planlamadığı bir durumda çalışmaya başlıyor.Bunun sebebi ne? Basitçe söylemek gerekirse, bitmiş bir pil. On vakadan dokuzunda sebep eskime. Diğerinde ise, kurulumdan önce yıllarca rafta beklemiş bir cihaz oluyor, bu yüzden pil ilk gün zaten yarı yarıya bitmiş oluyor.Çözüm. Pili değiştirin. Mümkünse güç açıkken veya en azından programın yedeğini bilgisayarınıza kaydetmişken yapın. Kapıyı açın, eski pili çıkarın, yenisini takın, kapıyı kapatın. Otuz saniyelik bir iş. 1766-BAT ucuzdur. Bir tanesini panelde, yedek sigortanın hemen yanında bulundurun. tztechio, 1766-BAT'ı diğer Allen-Bradley yedek parçalarıyla birlikte satmaktadır.Herkes program kaybı hakkında soru soruyor. Program flaş bellekte saklandığı için genellikle pil bittiğinde çalışmaya devam eder. Kaybettiğiniz şey, kalıcı veriler ve saattir. Ancak çok da rahatlamayın. Pil arızalarından sonra tüm programların boşaldığını gördüm; genellikle program flaş belleğe düzgün bir şekilde kaydedilmediği veya kötü bir indirme işlemi pil bitmeden hemen önce programı bozduğu için oluyor. Her iki durumda da ders aynı: Pil bitmeden önce programın yedeğini alın, sonrasında değil.Sorun pilde değilse. Pili değiştirdikten sonra alarm devam ediyorsa, pil bağlantı noktasını kontrol edin. Nemli ortamlardaki ünitelerde korozyona uğramış kontaklar gördüm. Kontakları temizleyin, pili yeniden takın. Yeni bir pille bile hala pil arızası gösteriyorsa, kart üzerindeki yedek devrede bir sorun var demektir ve bu durumda üniteyi değiştirmeniz gerekir, tamir etmeniz gerekmez. Kanal 0 İletişim Sorunları Kanal 0, 1400'deki RS-232 seri portudur. PLC ile dizüstü bilgisayar kullanarak iletişim kurmanızı, PLC'nin PanelView ile iletişim kurmasını ve bir sürü üçüncü parti ekipmanla iletişim kurmasını sağlar. Aynı zamanda binlerce baş ağrısının da kaynağıdır ve bunların neredeyse tamamı donanımsal değil, ayarlarla ilgilidir.Bunun nedenleri, en yaygın olanlardan başlayarak.İlk olarak, RSLinx'te yanlış DF1 sürücü ayarları var. Sürücünün 1400'ün beklediğiyle eşleşmesi gerekiyor: baud hızı, eşlik, düğüm adresi. 1400 varsayılan olarak 19200 baud hızında tam çift yönlü DF1 kullanır. Eğer birisi işlemcideki baud hızını değiştirip RSLinx'i değiştirmediyse, sadece sessizlik elde edersiniz.İkinci olarak, yanlış kablo veya hasarlı bir kablo. DF1, 9 pinli konektörde null-modem kablolama kullanır. Başka bir şey için sorunsuz çalışan düz bir kablo burada çalışmaz.Üçüncüsü, birisi kanal yapılandırmasını farklı bir protokole değiştirdi. 1400, Kanal 0'da DF1, Modbus RTU veya ASCII çalıştırabilir. Eğer önceki kişi Modbus modunda bıraktıysa ve siz onun üzerinden programlama yapmaya çalışıyorsanız, RSLinx ile iletişim kuramaz.Dördüncüsü, diğer uçtaki cihazın farklı bir baud hızı veya eşlik değeri var. Her iki uç da her parametrede aynı fikirde olmalı. Tek bir bit bile yanlışsa, ses gelmez.Çözüm. Donanımı kontrol etmeden önce ayarları kontrol edin. Kural budur. RSLinx'te sürücüyü RS-232 DF1 olarak ayarlayın, doğru COM portunu seçin, baud hızını ve pariteyi işlemciyle eşleşecek şekilde ayarlayın. İşlemci ayarlarını bilmiyorsanız otomatik yapılandırmayı kullanın. Ardından kabloyu kontrol edin. Sonra diğer cihazın ayarlarını kontrol edin. On vakadan dokuzunda sorun bu üçünden birindedir ve düzeltmenin hiçbir maliyeti yoktur.Passthrough ayrı bir konudur. Eğer 0 numaralı kanala bağlı bir PanelView'ınız varsa ve PLC'ye onun üzerinden ulaşmak istiyorsanız, her iki cihazda da passthrough etkinleştirilmeli ve DF1 düğüm adresleri doğru olmalıdır. Passthrough çalışmayı durdurduğunda, bunun nedeni neredeyse her zaman birinin düğüm adresini değiştirmesi veya indirme sırasında passthrough'un devre dışı bırakılmasıdır. Tekrar etkinleştirin, adresleri ayarlayın ve sorun çözülecektir.Ethernet portu olan Kanal 1 genellikle daha güvenilirdir ve çoğu modern 1400 kurulumu, programlama ve HMI için PLC ile Ethernet üzerinden iletişim kurar. Seçme şansınız varsa, Ethernet kullanın. Ethernet size sorun çıkarıyorsa, temel şeyleri kontrol edin: statik IP adresi, alt ağ maskesi ve adresin tesis ağındaki başka bir şeyle çakışıp çakışmadığı. LCD Ekran Sorunları 1400 modelinin ön tarafındaki LCD ekran, çalışmayı durdurana kadar kullanışlıdır; ancak çalışmayı durdurduğunda sorun haline gelir, çünkü alarm mesajları o ekranda görüntülenir.Bunun sebebi ne? Soluk bir ekran için genellikle kontrasttır. 1400 modelinde ön panel menüsünden kontrastı ayarlayabilirsiniz. Aşırı ısınan bir panelde veya eski bir ünitede kontrast kayması olur. Ekranı tamamen çöpe atmadan önce ayarlayın. Ben üç düğmeye basarak birden fazla kez cansız görünen bir ekranı "düzelttim".Ölü pikseller ve eksik satırlar, LCD modülünde meydana gelen fiziksel hasarlardır. Menüde bu sorunu çözecek bir ayar yok. Arka ışık arızası da aynı şekilde: ekran kararıyor ancak PLC sorunsuz çalışıyor. Körleme çalıştırabilirsiniz, ancak bu üretim makinesinde kötü bir fikirdir çünkü alarm mesajları tam olarak göremediğiniz şeylerdir.Çözüm. Her zaman önce kontrastı ayarlayın. Ölü pikselleri olan bir ekran sahada tamir edilemez. LCD modülü ön tertibatın bir parçasıdır ve çok fazla zorluk çekmeden tezgahta değiştiremezsiniz. Ekran çalışmıyorsa ve makinenin operatör arayüzüne ihtiyacı varsa, bu üniteyi değiştirmeniz için güçlü bir nedendir. 1766 serisi bir ünite ve bir saatlik çalışma sizi tekrar çalışır duruma getirir. Patlayan Çıkışlar Çıkışlar bozulur. Bu fiziktir. 1400 serisi çoğu modelde röle çıkışlarıyla, bazılarında ise transistör çıkışlarıyla birlikte gelir. Her ikisi de tahmin edilebilir nedenlerle arızalanır.Sebepleri, sıralanmış haliyle.Kısa devre yapmış veya aşırı yüklenmiş bir yük, en büyük sorundur. Çıkış gücü kağıt üzerinde doğru boyutlandırılmıştı, ancak yük nominal değerden daha fazla akım çekti ve röle kontakları kaynaklandı veya transistörden duman çıktı.İkinci sorun ise endüktif geri tepmedir. Bir röle kontağının, yük üzerinde geri besleme diyotu veya aşırı gerilim koruyucu olmadan bir solenoidi veya kontaktörü anahtarlaması durumunda, geri elektromotor kuvveti kontakları aşındırır. Bu, yıllar içinde "modifiye edilmiş" makinelerde en sık gördüğüm sorundur.Yüksek çevrim sayısı üçüncü sırada yer alıyor. Röle çıkışlarının mekanik bir ömrü vardır. Bir vanayı birkaç saniyede bir çalıştıran röle çıkışı aşınır. Bu bir kusur değil, aşınmadır.Kablolama hataları dördüncü sırada yer alıyor. Birisi 24V'luk bir transistör çıkışına 120V'luk bir yük bağlamış veya bir onarım sırasında bir terminali kısa devre yapmış olabilir. Anında ölüm ve genellikle beraberinde kötü bir koku da gelir.Çözüm. Suçu ona atmadan önce çıkışın gerçekten arızalı olup olmadığını doğrulayın. Programda çıkışı zorla açın ve terminaldeki voltajı bir ölçüm cihazıyla kontrol edin. Bit açıksa ve terminalde voltaj yoksa, çıkış arızalıdır. Ardından yükü kontrol edin, çünkü kaynaklanmış bir kontaktör bobini de yedek çıkışı bozacaktır. Önce yükü onarın.İşte kimsenin duymak istemediği kısım. 1400 modelinde, gömülü çıkışlar ana karta lehimlenmiştir. Değiştirilecek bir çıkış kartı yoktur. Eğer bir bas çıkışı arızalanırsa ve yeniden kablolama yapabileceğiniz yedek bir kanalınız yoksa, cihaz kullanılamaz hale gelir. Bu yüzden insanlara her zaman depoda yedek bir 1400 bulundurmalarını söylüyorum.Önlem almak, değiştirmekten daha iyidir. Ağır yükleri harici bir kontaktör veya ara röle üzerinden geçirin, böylece PLC çıkışı yalnızca bobini sürsün. DC yüklerde geri besleme diyotları, AC yüklerde ise RC snubber veya MOV'lar ekleyin. Bu tek alışkanlık, çıkışların ömrünü iki katına çıkarır. Modbus RTU Kurulum Sorunları 1400 modeli, hem ana hem de yardımcı modda, Kanal 0 üzerinden Modbus RTU protokolünü destekler. Bu ünitelerin hala piyasada olmasının en büyük nedenlerinden biri de budur; çünkü Modbus protokolünü kullanan VFD'ler, güç ölçerler ve üçüncü taraf panellerle iletişim kurarlar. Ayrıca sürekli telefon görüşmeleri için de bir kaynak oluştururlar.Bunun sebebi nedir? Her zamanki şüpheliler. Bir uçta yanlış baud hızı veya eşlik ayarı. Yanlış düğüm adresi. Yanlış kayıt eşleştirmesi, yani isteğin, düşündüğünüz veri dosyasıyla eşleşmeyen bir Modbus adresine işaret etmesi. Ve kablolama, özellikle iki telli ve dört telli RS-485 arasındaki fark, ayrıca uzun bir hatta eksik sonlandırma dirençleri.Çözüm. Uçtan uca gidin. Önce düğüm adresi: her iki uç da aynı olmalı. Sonra baud hızı ve eşlik: her iki uçta da aynı ve 8 veri biti, istisna yok. Modbus RTU her zaman 8 bittir. Sonra kablolama: A ve B'yi kontrol edin, shield'ı kontrol edin, sonlandırmayı kontrol edin. Sonra register haritası: okuduğunuz Modbus adresi, 1400'deki veri dosyasıyla eşleşmelidir. Gerçek hata ayıklamanın çoğu burada gerçekleşir ve bu bir kağıt egzersizidir, donanım egzersizi değil. Kablolama ve ayarlar doğru olduğunda, MSG komutundaki hata kodları genellikle size tam olarak neyin yanlış olduğunu söyleyecektir. Hatalı İndirme Sonrasında Firmware Bozulması Bu durum insanları korkutuyor, oysa normalde korkutmamalı. Kesintiye uğrayan bir indirme, bir aygıt yazılımı güncellemesi sırasında yaşanan güç kesintisi, aktarım sırasında kapanan bir dizüstü bilgisayar... 1400 modelinde program veya aygıt yazılımı bozuluyor ve çalışmıyor.Bunun sebebi ne? Kesintiye uğramış bir indirme, yazılım güncellemesi sırasında güç kaybı veya hatalı bir yazılım dosyası. Ayrıca tam da yanlış anda pilin bitmesi de sebep olabilir. Bunu daha önce gördüm: indirme başlıyor, pil bitiyor, yazılım güncellemesi kesintiye uğruyor ve cihaz yarı ölü hale geliyor.Çözüm. Önce ucuz yöntemleri deneyin. Gücü kapatıp açın. Anahtarı PROG konumuna getirin, cihazı çalıştırın ve bağlanmayı deneyin. Eğer RSLinx cihazı görüyorsa, programı tamamen yeniden indirin ve gücü kapatıp açın. Çoğu zaman sorun bu kadardır. Eğer cihaz hiç iletişim kurmuyorsa, yazılım kurtarma işlemi yapmanız gerekir ve bu da bir tamir atölyesi işidir. Sadece güç kapatıp açma ve yeniden indirme işlemiyle neredeyse tamamen bozulmuş gibi görünen cihazların geri döndüğünü gördüm.Eğer flash bellek gerçekten bozulmuşsa, cihaz saha açısından kullanılamaz hale gelmiştir. Çöpe atmayın. Anakart seviyesinde onarım yapan bir tamirciye gönderin. Ancak üretim hattını bekletmeyin. Yedek bir tane takın, bozuk olanı gönderin ve devam edin. Arıza Hızlı Referans Tablosu İşte yirmi yıl önce birinin bana vermesini dilediğim tablo: Arıza, muhtemel neden, çözüm ve ihtiyacınız olacak yedek parça.Arıza | Muhtemel Sebep | Çözüm | Yedek ParçaBAT LED'i yanıp sönüyor, LCD'de "BATT" alarmı | Pil zayıf veya bitmiş. 1766-BAT, 2 ila 5 yıl ömür | Güç açıkken pili değiştirin, alarmın söndüğünü doğrulayın | 1766-BATGüç kaybı sonrası saklanacak veriler sıfırlandı veya program boşaldı | Pil bitti, yedekleme yok | Programı yedeklemeden yeniden yükleyin, saati ayarlayın, saklanacak verileri yeniden girin | 1766-BAT artı kaydedilmiş program dosyasıRSLinx, 0. kanalda işlemci bulamıyor | Yanlış DF1 ayarları, arızalı kablo, yanlış protokol | DF1 sürücüsünü, baud hızını, pariteyi, kabloyu, kanal yapılandırmasını kontrol edin | 1761-CBL-PM02 programlama kablosuPanelView geçişi çalışmıyor | Geçiş devre dışı, yanlış düğüm adresleri | Her iki cihazda da geçişi yeniden etkinleştirin, DF1 düğüm adreslerini ayarlayın | YokLCD ekran soluk görünüyor | Kontrast ayarı bozuk | Kontrastı ön panel menüsünden ayarlayın | HiçbiriLCD'de ölü pikseller veya boş ekran, PLC çalışıyor | LCD modülü arızası, sahada tamir edilemez | Üniteyi değiştirin | 1766-L32BWA veya model numaranızÇıkış biti açık, terminalde voltaj yok | Röle veya transistör çıkışı arızalı | Yedek bir çıkışa yeniden bağlayın veya üniteyi değiştirin. Önce yükü onarın | 1766 ünitesi, geri besleme diyotu veya MOVModbus MSG hataları | Yanlış düğüm adresi, baud hızı, eşlik, kablolama, kayıt haritası | Her iki ucu, kablolamayı, sonlandırmayı, kayıt haritasını kontrol edin | YokArıza LED'i yanıyor, indirme işleminden sonra çalışmayacak | İndirme kesintiye uğradı, bellenim bozuk | Güç döngüsü yapın, yeniden indirin. Gerekirse bellenim kurtarma | Yok Cihazı tamir etmek yerine ne zaman değiştirmelisiniz? 1400 modelinde bazı şeyler sahada tamir edilebilir. Pil, ayarlar, kablolama, program gibi. Ama bazı şeyler tamir edilemez. Aradaki farkı öğrenin ve vardiya zamanınızı boşa harcamayı bırakın.LCD ekran çalışmadığında ve operatör arayüzüne ihtiyacınız olduğunda veya bir ana çıkış arızalandığında ve yeniden kablolama için yedek bir kanalınız olmadığında cihazı değiştirin. Pil alarmı yeni bir pille bile sönmüyorsa, bu bir kart arızasına işaret eder. Aynı şey, kurtarılamayacak kadar bozulmuş yazılım için de geçerlidir. Ayrıca, cihaz yıllarca ısıya, toza ve kötü kullanıma maruz kaldığında da değiştirin, çünkü eski cihazlar zincirleme arızalar gösterir. Pili tamir edersiniz ve ertesi hafta bir çıkış arızalanır. Bu, cihazın size artık işlevini yitirdiğini söylediği anlamına gelir.Ayarlarla ilgili bir sorun olduğunda düzeltin, aldığım çağrıların %70'i bu tür sorunlardan kaynaklanıyor. Pil sorunu da çözülebilir, otuz saniye ve yirmi dolar. Kablolama, bağlantı, hepsi çözüm. Yeniden indirebileceğiniz bir program sorunu da çözülebilir.Benim uyguladığım kural şu: Eğer tamir masrafı yedek parçanın maliyetinden daha fazlaysa veya makine tamir için bekleyemiyorsa, parçayı değiştirin ve eski parçayı tezgah üzerinde hata ayıklama işlemini gerçekleştirin. Üretim süresi, şimdiye kadar üretilmiş herhangi bir PLC'den daha değerlidir. 2026 Satın Alma Gerçekliği Herkesin merak ettiği kısım. 2026'da hala MicroLogix 1400 satın alabilir misiniz? Resmi cevap evet. Rockwell, 2026 itibariyle 1766 serisini yaşam döngüsü durumunda Aktif veya Aktif Olgun olarak listeliyor. Bu resmi açıklama. Resmi durum değişebileceğinden, Rockwell'in ürün yaşam döngüsü sayfasından kendiniz kontrol etmelisiniz.İşte resmi olmayan bilgi. MicroLogix ailesinin geri kalanı zaten piyasadan kalktı. 1000 (1761), 1200 (1762), 1500 (1764) ve 1100 (1763) modellerinin üretimi durduruldu. 2022 itibariyle, yeni olarak satın alabileceğiniz tek MicroLogix modeli 1400'dü. Dağıtım kanalları yıllardır bileşen tedarikinde sorunlar yaşandığını bildiriyor. İlk etkilenen 1100 oldu. Kanalda konuşulanlara göre, 1400 modeli de iki ila üç yıl içinde aynı durumda olabilir. Bu bir söylenti, resmi değil, ancak bu işte yeterince uzun süredir bulunduğum için, bileşen kıtlığı hakkındaki kanal söylentilerinin resmi duyurulara dönüşme eğiliminde olduğunu biliyorum.Stoklar azaldıkça fiyatlar zaten yükselmeye başladı. Piyasada bulunan üniteler, platformun sona ereceğini bilen kişiler tarafından satın alınıyor. 1400 serisi ünitelerle dolu bir tesisiniz varsa, akıllıca olan, yedek parçaları hala mevcutken ve normal bir parça fiyatıyla satılırken şimdi satın almaktır. Gelecek yıl değil. Şimdi. 1100 serisi için bekleyenler bu dersi pahalı bir şekilde öğrendiler.Nereden satın alıyorsunuz? Hâlâ stokta bulunan distribütörler ve otomasyon yedek parçaları konusunda uzmanlaşmış firmalar var. tztechio, MicroLogix 1400 üniteleri ve 1766-BAT pillerini yedek parça olarak, ayrıca çeşitli PLC yedek parçaları da satıyor. Bu parçaların ne işe yaradığını bilen bir yerden satın almayı, açık artırma sitelerinde risk almaktan daha çok tercih ederim, çünkü on yıldır depoda bekleyen "yeni" bir PLC'nin kendi sorunları vardır, bunların başında da zaten bitmiş bir pil gelir.Eski stok ürünlerle ilgili bir uyarı. Yeni bir eski stok ürün satın alırsanız, takmadan önce pili değiştirmeyi planlayın. Yıllarca bekletilmiş bir pil zaten yarı ölüdür. Ayrıca nemli bir depoda saklanan bir 1400 modelinde korozyon sorunları olabilir. Aldığınız her ürünü test edin. Çalıştırın, bir program yükleyin, bir gün boyunca çalıştırın ve ancak ondan sonra makineye güvenle takın. Bu test size bir öğleden sonranızı kaybettirir ve bir arızayı önler. Yerine Geçen Yollar: 1400'den Sonra Ne Geliyor? Karşı tarafta ne olduğunu bilin, çünkü 1400 numaralı yoldan ayrılmanız gereken gün gelecek. İki ana yol var ve ikisi de doğrudan geçiş yapılabilecek yollar değil. Bunu size açıkça söyleyeceğim.Micro800 ailesi bir seçenektir. Micro820 (2080-LC20-20QBB) ve Micro850 (2080-LC50-24QWB), Rockwell'in mevcut küçük kontrolcüleridir. Bunları ücretsiz olan Connected Components Workbench ile programlıyorsunuz. Bu iyi haber. Kötü haber ise CCW'nin RSLogix 500'den tamamen farklı bir ortam olmasıdır. Merdiven mantığı doğrudan aktarılamaz. Komut seti farklıdır, veri işleme şekli farklıdır ve etiket geçişi manueldir. Micro800'ler iyi küçük kontrolcülerdir ve fiyatı uygundur, ancak geçişin hızlı olduğunu söyleyenlere inanmayın.CompactLogix diğer bir seçenektir. Makinenizin daha fazla güce ihtiyacı varsa, CompactLogix 1769-L16ER-BB1B modern bir üst seviyedir. Modern bir ortam olan Studio 5000'i çalıştırır ve çok daha yetenekli bir kontrol cihazıdır. Ancak aynı zamanda daha büyük bir sıçrama gerektirir. Farklı yazılım, farklı lisans maliyeti, etiketler ve görevler hakkında farklı bir düşünme biçimi. Merdiven mantığı, talimatlar bire bir eşleşmediği için satır satır tam bir inceleme gerektirir.Her iki durumda da, 1400'den vazgeçmek bir proje, bir öğleden sonra yapılacak bir iş değil. 1400'ün hala bu kadar çok sayıda bulunmasının nedeni de tam olarak bu. Tesisler canları sıkıldığı için platform değiştirmezler. Mecbur kaldıklarında değiştirirler. Ve mecbur kalana kadar 1400 çalışmaya devam eder ve yedek parçaları satın almaya değer olmaya devam eder.Tavsiyem: 1400'leri mümkün olduğunca uzun süre çalışır durumda tutun, yedeklerinizi şimdiden alın ve platform sizi zorlamadan önce, bir makine üzerinde geçiş görüşmelerine erken başlayın. Ayrıca RSLogix 500 yedeklerinizi güvende tutun. Bu yazılım ve program dosyaları şu anda donanımdan daha değerli. SSS S: MicroLogix 1400 pil bittiğinde programını kaybeder mi?A: Program flaş bellekte saklandığı için genellikle çalışmaya devam eder. Kaybettiğiniz şey ise kalıcı verilerdir: zamanlayıcı ve sayaç değerleri, tarif kayıtları ve gerçek zamanlı saat. Ancak pil arızaları ve kesintiye uğramış indirmelerden sonra programların boşaldığını da gördüm. Pil bitmeden önce, sonrasında değil, programı bir bilgisayara yedekleyin.S: 1766-BAT pilinin ömrü ne kadar?A: Ortama bağlı olarak iki ila beş yıl. Sıcak paneller daha hızlı bozar. Belirli bir program dahilinde, güç açıkken değiştirin ve panelde yedek bir tane bulundurun. Bu otuz saniyelik bir iş.S: 2026 yılında hala yeni bir MicroLogix 1400 satın alabilir miyim?A: Resmi olarak evet. Rockwell, 2026 yılı itibarıyla 1766 serisini hala Aktif veya Aktif Olgun olarak listeliyor. Bu durum değişebileceğinden, yaşam döngüsü sayfalarını kendiniz kontrol edin. Ancak kanalda tedarik sorunları ve fiyatların yükselmesi bildiriliyor. Yedek parçaya ihtiyacınız varsa, şimdi alın.S: MicroLogix 1400'ün yerine ne kullanılabilir?A: Ücretsiz Connected Components Workbench yazılımıyla birlikte Micro800 ailesi (Micro820, Micro850) veya daha fazla güç için Studio 5000 ile birlikte CompactLogix 1769-L16ER-BB1B. İkisi de doğrudan değiştirme seçeneği sunmuyor. Merdiven mantığı kodunuz yeniden yazılıyor ve elle inceleniyor.S: MicroLogix 1400'ü ücretsiz olarak programlayabilir miyim?A: Evet. RSLogix 500'ün lite sürümü MicroLogix serisini destekliyor ve ücretsiz. Ayrıca, çalışan bir bilgisayarda hayat kurtarıcı olan çevrimiçi düzenlemeler de yapabilirsiniz.S: Dizüstü bilgisayarım neden seri port üzerinden 1400 ile iletişim kuramıyor?A: Öncelikle RSLinx'teki DF1 sürücü ayarlarını, ardından kabloyu ve son olarak kanal yapılandırmasını kontrol edin. Yanlış baud hızı, yanlış parite veya null-modem yerine düz bağlantı kablosu kullanmak, sesin kesilmesine neden olur. Her zaman donanımdan önce ayarları kontrol edin.S: 1400, Modbus ile iletişim kurabilir mi?A: Evet. Kanal 0'da Modbus RTU master ve slave modlarını destekler. Her iki uçta da düğüm adresini, baud hızını, eşlik denetimini ve kayıt eşleştirmesini kontrol edin. Modbus RTU her zaman 8 veri bitidir, istisna yoktur. Son Söz MicroLogix 1400 eski ve gençleşmiyor. Ama hala çalışıyor, hala destekleniyor, hala mevcut ve dünyanın dört bir yanındaki üretim hatlarında kullanılıyor. Arızalarının çoğu tahmin edilebilir ve çoğu da ucuza tamir edilebilir. Pil, ayarlar, kablolama, yedeklemeler. Bunlar, bir yıl içinde servis çağrılarında gördüğüm sorunların çoğunu kapsıyor.Değiştiremeyeceğiniz tek şey zamandır. Platformun ömrü sınırlı ve yedek parçaları makul fiyatlarla satın almak için zaman daralıyor. Bu yüzden sıkıcı şeyleri yapın: yedeklemeler alın, panelde bir 1766-BAT bulundurun, depoda yedek bir ünite bulundurun ve yaşam döngüsü sayfasını takip edin. Gün geldiğinde hazır olacaksınız ve makine sorunsuz çalışacaktır.Bütün iş bu ve her zaman olduğu gibi aynı iş. Hattın çalışmasını sağlamak.URL Uzantısı: allen-bradley-micrologix-1400-troubleshooting--------------------------------------------------------------------------------------------🏢 TZ Tech Hakkında TZ Tech, endüstriyel otomasyon, elektrik, enstrümantasyon ve telekomünikasyon bileşenlerinin önde gelen tedarikçisidir. Hazır sevkiyata uygun distribütör stoğu tedarikinde uzmanlaşarak, son derece rekabetçi fiyatlar ve kısa teslimat süreleri sunabiliyoruz. Geniş envanterimiz sayesinde, başka yerlerde bulunması zor olan nadir ve üretimi durdurulmuş parçaları bile temin edebiliyoruz. 🛡️ Kalite Taahhüdümüz Kalitenin sizin için en önemli öncelik olduğunu biliyoruz. Her bir parça, tam bir güvenle satın alabilmeniz için sıkı bir eleme ve denetim sürecinden geçmektedir. Eski veya üretimi durdurulmuş parçalar için tam şeffaflığa inanıyoruz ve ürünün durumu hakkında her zaman dürüst ve doğru bir rapor sunacağız. Ayrıca, tüm yeni parçalar 1 yıllık tam garanti kapsamındadır. ✉️ İletişime Geçin  Bir projeniz mi var veya bir parçaya mı ihtiyacınız var? Talebinizi bugün bize gönderin! Ekibimiz, hafta sonları hariç 6 saat içinde hızlı yanıt vermeye kendini adamıştır.
  • ControlLogix mi, CompactLogix mi: Tesisinizin Gerçekten Hangisine İhtiyacı Var?
    ControlLogix mi, CompactLogix mi: Tesisinizin Gerçekten Hangisine İhtiyacı Var? Aug 07, 2026
    Dürüst olalım: sahada gördüğüm ControlLogix raflarının çoğunun ControlLogix olması gerekmiyor. 1756-L73 Otuz giriş/çıkış noktasına sahip bir makineyi çalıştırmak, 6.000 dolarlık bir işlemcinin 1.200 dolarlık bir işi yapması demektir. Bu yıl bu tarz kabinleri üç kez açtım. Panel, gerekenden iki kat daha büyük, yedek parçalar üç kat daha pahalı ve elektrikçinin işlemciye ulaşmak için bir basamak taburesine ihtiyacı var.Kimse gereğinden fazla özellik belirlediğini kabul etmek istemiyor. Entegratör, teknik şartnameye "gelecekteki genişleme için" diye yazdı ama gelecek hiç gelmedi. Bu arada, yan kabindeki CompactLogix ünitesi aynı makineyi çalıştırıyor, yedek parça maliyeti çok daha düşük ve dört yıldır arıza yapmadı.Ama bunu "küçük PLC'ler iyi, büyük PLC'ler kötü" diye bir eleştiri olarak algılamayın. Ayrıca şunu da gördüm: 1769-L36ERM Üç hareket eksenini ve bir VFD ağını tek bir arka panelden koordine etmek, sınırlarının çok ötesine gerilmiş bir tuğla gibidir. Bu arıza modu, farklı bir para birimiyle de olsa, aynı maliyete sahiptir.İşte çoğu insanın gözden kaçırdığı nokta. İki aile de aynı programlama ortamını, aynı komut setini, aynı Studio 5000 yazılımını paylaşıyor ve aynı donanımı kullanmıyorlar. Birbirlerinin "büyük versiyonu, küçük versiyonu" değiller; aynı dili konuşan iki mimaridirler ve onları birbirinin yerine kullanılabilir olarak ele almak, altın kaplama bir kabin veya kapasitesinin çok üzerinde bir tuğla ile sonuçlanmanıza neden olur. Şunu açıkça belirtelim: Aşağıda her platformun ne için tasarlandığı, on yıl boyunca sahip olmanın maliyeti ve bakım ekibinizin önünde sizi utandırmayacak olanı nasıl seçeceğiniz anlatılıyor. Bu sektörde yirmi yıldan fazla zaman geçirdim ve satış broşürüne ihtiyaç duymadan bildiğim her şeyi burada paylaşıyorum. İki Aile, Bir Stüdyo, Ortak Kullanım Alanı Yok ControlLogix, modüler, şasi tabanlı bir sistemdir. Şasi adı verilen bir raf satın alırsınız ve kartları içine yerleştirirsiniz. İşlemci bir karttır, güç kaynağı yan tarafa vidalanır ve her G/Ç, iletişim ve hareket kartı arka panele takılır. Şasi beş standart boyutta gelir: dört yuvalı 1756-A4, yedi yuvalı 1756-A7, on yuvalı 1756-A10, on üç yuvalı 1756-A13 ve on yedi yuvalı 1756-A17.CompactLogix, tek parça halinde üretilmiş bir cihazdır. İşlemci, güç kaynağı ve giriş/çıkış birimlerinin bir kısmı tek bir kalıplanmış gövde içinde bulunur. Arka panele vidalanır ve genişletme modülleri kısa bir seri veri yoluyla yan tarafa takılır. Arka panel yok, kart yuvası yok, değiştirilebilir iletişim kartları yok. Ne görüyorsanız onu alırsınız, satın alma sırasında karar verilir.Bu tek mimari farklılık, boyutlandırma, onarım, genişletme ve yedek parça stoklama yöntemlerinizi belirler. Allen-Bradley parçaları hiçbir şekilde birbirine uyumlu değildir: 1756-IB16 Giriş kartı CompactLogix sistemine uymaz ve 1769-IQ16 ControlLogix rafına sığmaz. İkisini de kullanıyorsanız, iki ayrı yedek parça kutusu bulundurmanız gerekir ve bu da gerçek, sürekli bir maliyettir. ControlLogix: Kamyon Gibi Üretildi, Lüks SUV Gibi Fiyatlandırıldı ControlLogix'in var olma sebebi tek: Sistem çok büyük, çok hızlı veya çok kritik olduğunda daha küçük bir çözümün uygun olmadığı durumlarda tercih edilecek çözüm olmasıdır. Mimari, işin en zor kısmını üstleniyor. Her modül arka panele bağlı olduğundan, ControlLogix, CompactLogix'in ulaşamayacağı bir ölçeklenebilirlik sunar. Daha fazla G/Ç'ye mi ihtiyacınız var? Başka bir şasi ekleyin ve onu bağlayın. 1756-EN2T veya 1756-EN2TR EtherNet/IP modülü ve işlemciler, uzak rafları yerelmiş gibi ele alır. 1756-EN2TR, ikinci bir RJ45 portu ve CIP Senkronizasyonu ekler. Eski tesisler hala 1756-CNB ile ControlNet ve 1756-DNB ile DeviceNet kullanmaktadır, bu nedenle tek bir raf, bir tesisin eski ağlarını bir arada tutabilir. Tek bir cihaz bunu yapamaz.Daha fazla belleğe mi ihtiyacınız var? 1756-L82E, 5 MB kullanıcı belleği ve 1756-L85E 20 MB kapasiteye sahip; bu da tek bir kontrol ünitesinde toplu işlem reçete tablosu, alarm veritabanı ve geçmiş kayıt tamponu için yeterli. Yedekliliğe mi ihtiyacınız var? Bu, yazılım hilesi değil, donanımsal bir özellik ve aşağıdaki başlıkta da belirtildiği gibi.Giriş/çıkış modülleri endüstriyel zorlu koşullar için üretilmiştir. 1756-IB16 size izolasyon ve nokta bazlı teşhis özelliklerine sahip on altı adet 24 VDC giriş sunarken, 1756-OB16 da çıkışlarda aynı işlevi görür. Bir saha cihazı arızalanmaya başladığında, teşhis sistemi makine arıza vermeden önce hangi kanalın arızalandığını size bildirir. CompactLogix'te ise makine durduğunda bunu öğrenirsiniz.Güç şuradan gelir: 1756-PA72120/240 VAC güç kaynağı, 6 amper arka panel akımı için derecelendirilmiş veya 1756-PB7224 VDC'lik ikizi, her bir kartın toplam akım çekimine göre boyutlandırılmıştır. Bunu yanlış yaparsanız, genellikle toplu çalıştırma sırasında sabah 3'te en kötü anda voltaj düşüşleri yaşarsınız. Yedeklilik Gerçek Fark Yaratan Unsurdur Kimse bunu kabul etmek istemez ama yedeklilik, tesislerin ControlLogix satın almasının en büyük nedenidir. Şasi başına bir adet olan 1756-RM2 yedeklilik modülü, iki işlemciyi eşleştirerek birincil işlemci arızalandığında, beklemedeki işlemcinin program ve verilerin sorunsuz bir şekilde aktarılmasını sağlar. Bu, PLC'ye entegre edilmiş yüksek kullanılabilirlik, DCS tarzı bir düşünce biçimidir ve CompactLogix'te bunun benzeri yoktur. Yedekli bir CompactLogix yoktur ve olmayacaktır. Uygulamanız işlemci değişimine tahammül edemiyorsa, ControlLogix satın almalısınız, nokta.Yedeklilik bedava değil. Her şeyden iki tane alıyorsunuz, ayrıca senkronizasyon kabloları, yapılandırma süresi ve yıllık arıza testi de cabası. Hiçbir zaman arıza testi yapılmamış bir sistem, iki tane bozuk işlemciye sahip olmanın pahalı bir yoludur. Hareket ve Proses Uygulamaları Allen-Bradley hareket sistemlerinin merkezi ControlLogix'tedir. 1756-M02AE, 1756-M03SE1756-M08SEE SERCOS modülleri ve EtherNet/IP üzerinden hareket özelliğiyle çalışan yeni nesil modüller, CompactLogix L36ERM'nin kaldıramayacağı çok eksenli koordineli uygulamaları çalıştırır.Bir de proses dünyası var. PlantPAx ile ControlLogix, Allen-Bradley'nin DCS'ye verdiği cevaptır ve gerçekten de geçerli bir cevaptır. 1756-IF8 Ve 1756-IF16 Analog girişler, 1756-OF8 ve 1756-OF4 çıkışları, otomatik ayarlı PID kontrolü, alarm yönetimi, parti sıralaması gibi özelliklerin tümü, ayrık mantık devrelerinizle aynı şasi içinde çalışır. Dürüst Dolandırıcılar Şimdi satış temsilcilerinin atladığı kısma gelelim. ControlLogix pahalıdır. Mevcut bir 1756-L82E Fiyatları 6.000 ila 9.000 dolar arasında değişiyor ve 1756-L85E Bunun kuzeyinde yer alıyor. Bir şasi ekleyin, bir 1756-PA72bir çift 1756-EN2TR Modüller, giriş/çıkışlar ve mütevazı on yuvalı bir raf, tek bir saha kablosu çekilmeden önce 25.000 ila 40.000 dolarlık bir kabin anlamına gelir. Yedek bir işlemci ise, bir şey bozulana kadar hiçbir işe yaramayan 7.000 ila 10.000 dolarlık bir envanter daha demektir.Yer kaplaması da gerçek bir sorun. İşlemci, iki iletişim kartı ve dokuz giriş/çıkış kartı içeren 1756-A13 kasası, havalandırmaya, daha derin bir kasaya ve bir güç kaynağına ihtiyaç duyar; bir güç adaptörü ise bunu gerektirmez. Bazı fabrikaların bunu CompactLogix boyutunda bir panele yerleştirdiğini ve her yaz neden sıcaklık alarmının çaldığını merak ettiğini gördüm.Ve son bir şey daha: L6x nesli tamamlandı. 1756-L61, 1756-L63ve kardeşleri 2024 ve 2025'te son alım dönemlerine girdiler ve bu dönemler kapandı. Yeni L6x işlemciler mevcut değil; bugünkü stok, Allen-Bradley'nin desteğini kestiği bir platformun ikincil piyasasıdır. 1756-L7x ve 1756-L8x aileleri güncel kalmaya devam ediyor, ancak bir L63'ü üretimde tuttuğunuz her yıl, bulunması giderek zorlaşan bir parçaya bel bağlıyorsunuz. L6x sistemleri için PLC yedek parçaları tükeniyor ve kullanılmış bir 1756-L63'ün fiyatının on sekiz ayda neredeyse iki katına çıktığını gördüm. Piyasa sizin için planlamadan önce geçişi planlayın. CompactLogix: Dünyayı Yöneten Tuğla Şimdi bu, gezegenimizdeki makinelerin çoğunu çalıştıran platform. 1769 Ailesi 1769 serisi yirmi yılı aşkın süredir piyasada ve hala en çok kullanılan işlemcilerden biri. İşlemciler şu modelden itibaren çalışıyor: 1769-L16ERTek bir makine için mükemmel olan 512 KB belleğe sahip minik bir tuğla, 1769-L18ER, o 1769-L24ER-QBFC1B Dahili 24 VDC giriş/çıkış, iki analog giriş, iki analog çıkış ve bir sayıcı ile, 1769-L30ER, o 1769-L33ERve 1769-L36ERMİki entegre hareket ekseni ekleyen L33ER, şu anda Amerika ve Orta Doğu'daki fabrikalarda muhtemelen en yaygın kullanılan PLC'dir: 2 MB'lık, dahili EtherNet/IP'li bir kontrol cihazı; ControlLogix maliyetinin çok daha düşük bir kısmına, orta büyüklükteki bir makine için yeterli. Daha fazla kapasite mi istiyorsunuz? 1769-L37ERM ve 1769-L38ERM modelleri mevcut, ancak yine de aynı seri veri yolu ve iki eksenli hareket sınırına bağlısınız.Giriş/çıkış (I/O) bağlantıları, 1769 veri yolundaki tuğla şeklindeki modülün yan tarafına monte edilmiştir. 1769-IQ16, on altı adet 24 VDC giriş, 1769-OW16 on altı röle çıkışı, 1769-IF4 dört analog giriş sağlarken, ailenin geri kalanı AC girişleri ve termokupl modüllerini kapsar. Güç, modülün sol ucuna cıvatalanmış 120/240 VAC'de 4 amper değerindeki 1769-PA4 veya 2 amper değerindeki 1769-PA2'den sağlanır. Her şey DIN rayına veya panele monte edilir. Raf yok, kart yuvası yok, arka panel akım hesaplaması yok. İletişimde, "ER" işlemcileri EtherNet/IP'yi doğal olarak destekler ve 1769-SDN tarayıcı, eski saha cihazları için bir DeviceNet ana cihazı ekler. Bir ControlLogix rafının barındırabileceği ağ çeşitliliğine sahip olmasa da, bir makine hücresi için yeterlidir. 5069 Ailesi Daha yeni 5069 CompactLogix, modern iç donanımla aynı fikri temel alıyor. 5069-L306ER, 5069-L330ER, Ve 5069-L340ER Tuğlalar daha fazla belleğe sahip daha hızlı işlemciler çalıştırır ve şu gibi modüller içerir: 5069-IBS16 Ve 5069-OB16 Daha hızlı bir yerel veri yolu üzerinden iletişim kurun. 5069-L340ER gerçekten de yetenekli: 3,2 MB bellek, çift EtherNet/IP portu ve giriş seviyesi ControlLogix ile aradaki farkı kapatacak kadar hız.Satış toplantısında kimsenin bahsetmediği püf nokta şu: 1769 ve 5069 uyumlu değil. Bir 5069 modülü 1769 genişletme modüllerini kabul etmez ve bir 1769 modülü de 5069 modüllerini kabul etmez. Form faktörü, veri yolu ve montaj şekli değişti. Tedarikçiniz sizi 5069'a "yükseltmeye" teşvik ediyorsa, yükseltme yapmıyorsunuz, kabin içindeki her şeyi değiştiriyorsunuz demektir. CompactLogix'in İyi Yaptığı Şeyler Bu tuğla, adının da belirttiği gibi, bir makinenin ihtiyaç duyduğu her şeyi tek bir kutuda birleştiriyor ve dakikalar içinde monte edilebiliyor. 1769-L24ER-QBFC1B Dahili giriş/çıkışa sahip olduğundan, küçük bir makine için yalnızca bir parça, 24 VDC güç kaynağı ve bir ağ kablosu yeterlidir. Yedek parçalar o kadar ucuzdur ki, fabrikalar komple bir yedek üniteyi stoklarlar: işlemci arızalandığında, bir rafı yeniden kurmak yerine tüm üniteyi on beş dakika içinde değiştirirsiniz.En önemli faktör, nokta başına maliyettir. Birkaç adet 1769-IQ16 ve 1769-OW16 modülüne sahip bir 1769-L33ER, eşdeğer bir ControlLogix yuva sayısının maliyetinin belki de üçte biri kadardır ve panel alanı da üçte bir oranındadır. Bağımsız makineler, kızaklar, paketleme hatları, malzeme taşıma, pompa istasyonları ve yaklaşık 100 I/O noktasının altındaki her şey için CompactLogix, sadece ucuz değil, doğru mühendislik çözümüdür.Programlama hikayesi tamamen aynı. Studio 5000'i bilen teknisyenler, yeniden eğitim almadan 1769-L30ER ve 1756-L85E arasında geçiş yapabiliyor; etiketler, rutinler, AOI'ler, tüm araç seti aynı. CompactLogix'in bu kadar yüksek oranda benimsenmesinin en büyük nedeni de bu: onu sürdüren kişiler zaten onu biliyor. Dürüst Dolandırıcılar CompactLogix'in katı sınırları vardır ve onu seçmeden önce, sonrasında değil, bu sınırları bilmeniz gerekir. Genişleme veri yolu seri olduğundan, bir cihaza ne kadar çok modül bağlarsanız, G/Ç güncellemesi o kadar yavaşlar. 1769-L33ER'ye sekiz veya dokuz modül ve hızlı bir program yüklediğinizde, ControlLogix rack'in kahvaltıda yiyebileceği tarama süreleri elde edersiniz. Yedeklilik yok, çalışırken değiştirme yok, ControlNet yok, ek bir tarayıcı olmadan DeviceNet yok ve hareket L36ERM'de iki eksenle sınırlı. Makinenizde koordineli hareketlere sahip altı servo eksen varsa, bu cihaz yanlış bir araçtır ve hiçbir akıllı programlama bunu düzeltemez.Bir de onarım modeli var. Bir "tuğla", tek parça, kapalı bir ünitedir. 1769-L24ER-QBFC1B'deki gömülü G/Ç arızalandığında, tüm tuğla arızalanır; bir raftaki 1756-IB16 arızalandığında, bir kartı çıkarır, yedek kartı takarsınız ve on dakika içinde tekrar çalışır duruma gelirsiniz. Tuğla, onarılabilirliği fiyatla takas eder ve çoğu zaman bu adil bir takastır.Ve 5069 geçiş tuzağı tekrar vurgulanmayı hak ediyor. Eğer bugün 1769 kullanıyorsanız ve biri size 5069'un "aynı şey ama daha yeni" olduğunu söylüyorsa, cüzdanınızı kontrol edin. Endüstriyel otomasyon pazarı, 1769 I/O'yu yeniden kullanmayı umarak 5069 blokları satın alan ve sonunda her ikisini de satın alan tesislerle dolu. PLC yedek parça stratejisi: bir nesil seçin ve ona göre stok yapın. Karşılaştırma: Dürüst Bir Değerlendirme Özellik | CompactLogix 1769 / 5069 | ControlLogix 1756Mimari | Yan tarafa monte edilmiş genleşme veri yolu bulunan tuğla | Paralel arka panelli modüler şasiİşlemci örnekleri | 1769-L16ER'den L38ERM'ye; 5069-L306ER, L330ER, L340ER | 1756-L61/L63 (kullanım ömrü sonu), L73, L82E, L85EKullanıcı belleği | 512 KB ila 3,2 MB | 1756-L85E'de 20 MB'a kadarG/Ç genişletme | Gömülü G/Ç ve yalnızca yerel genişletme | Yerel raflar ve dağıtılmış uzaktan raflarGiriş/Çıkış modülü örnekleri | 1769-IQ16, OW16, IF4; 5069-IBS16, OB16 | 1756-IB16, OB16, IF8, OF8İletişim | EtherNet/IP standardı; 1769-SDN üzerinden DeviceNet; ControlNet yok | Modüller (EN2T/EN2TR, CNB, DNB) üzerinden EtherNet/IP, ControlNet, DeviceNetYedeklilik | Yok | Evet, 1756-RM2 işlemci çiftleriHareket | 2 adede kadar entegre eksen (L36ERM) | Çok eksenli SERCOS ve EtherNet/IP hareketiProses / DCS uygulamaları | Sınırlı | Tam PlantPAx desteğiAlan gereksinimi | Küçük, panel veya DIN rayı | Büyük, raf ve havalandırma gerektirirPuan başına maliyet | Düşük | YüksekYedek parça stratejisi | Ucuz, komple bir yedek tuğla stoklayın | Pahalı, kart ve işlemci stoklayınMevcut durum | 1769 ve 5069 her ikisi de mevcut | L7x/L8x mevcut; L6x'in kullanım ömrü 2024-2025'ten itibaren sona eriyor Gerçekçi Kullanım Senaryoları: Her Birinin Yeri CompactLogix, şu durumlarda doğru seçimdir... ...makine bağımsızdır. Bir paketleme hattı, bir CNC yükleyici, bir paletleyici, bir pompa ünitesi, küçük bir su arıtma ünitesi. 100'den az giriş/çıkış noktası, yedeklilik yok, koordineli çok eksenli hareket yok, bir veya iki EtherNet/IP bağlantısı ile bir VFD veya HMI. 1769-L33ER bu tür işleri tüm gün boyunca halleder ve depolardaki yedek tuğlanın maliyeti bir ControlLogix işlemcisinden daha düşüktür.CompactLogix'in işi görebileceği halde, makine üreticisinin standart şartnamesi öyle gerektirdiği için tesisin ControlLogix satın aldığı birçok proje gördüm. Eğer tesis sizseniz, itiraz edin. Puan başına maliyet gerekçesini isteyin. Çoğu zaman böyle bir gerekçe yoktur. ControlLogix Kendini Şu Durumlarda Haklı Çıkarıyor... ...uygulama gereksiz, yoğun işlem gerektiren, yoğun hareket gerektiren veya yaygın bir yapıya sahip. Brülör yönetimi olan bir ısıtıcı, bir parti reaktör ünitesi, üç binada uzaktan I/O'ya sahip bir boru hattı istasyonu, sekiz servo eksenli bir baskı hattı. Bir işlemci arızasının saatlik maliyeti, tüm kontrol sisteminin yıllık maliyetinden daha fazla olduğunda, ControlLogix satın alırsınız ve bunun için özür dilemezsiniz. Bu, Orta Doğu'daki petrol ve gaz, enerji ve su sektörü ile Avrupa ve Amerika'daki proses tesislerinin ControlLogix'i kullanmasının bir nedenidir.Özellikle proses uygulamaları için: Allen-Bradley, DCS yerine PlantPAx, 1756-IF8 ve 1756-IF16 analog modülleri ve yedekli 1756-RM2 çiftlerini satmaktadır. Eski bir pnömatik veya hibrit kontrol sistemini taşıyorsanız, ControlLogix ve PlantPAx, veri kayıt sistemleri ve alarm yönetim yazılımı da dahil olmak üzere tüm ekosistemin etrafında kurulduğu platformdur. İkisi de şu durumlarda işe yarar... ...orta noktadasınız. 100 ila 300 giriş/çıkış noktasına sahip, yedekliliği olmayan, hafif hareketli bir makine. 5069-L340ER bu makineyi çalıştırabilir, aynı şekilde 1756-L72 veya 1756-L73 de. Dürüst olmak gerekirse, ikisi de çalışır; karar, ekibinizin halihazırda neye sahip olduğuna, diğer tesislerinizin neye göre standartlaştığına ve on yıllık maliyete bağlıdır. Tesisteki diğer tüm hatlar CompactLogix kullanıyorsa, teknisyenlerin yedek parçaları ve bilgi birikimi vardır, bu nedenle filoyu eşleştirin. Tesis zaten yedekli bir ControlLogix altyapısı kullanıyorsa, bir raf daha eklemek, ikinci bir yedek parça deposu oluşturmaktan daha ucuzdur. Standardizasyon, optimizasyonu neredeyse her zaman yener. Fiyat Tablosu: Bunun Gerçek Maliyeti Ne Kadar? Liste fiyatlarıdır ve açıkça belirtelim ki bunlar yaklaşık fiyatlardır ve pazarlık edilebilir, ancak rakamların şekli istikrarlıdır.CompactLogix işlemcilerinin fiyatı modele bağlı olarak yaklaşık 1.500 ila 4.000 dolar arasında değişiyor; en altta 1769-L16ER, en üstte ise 5069-L340ER modeli bulunuyor. Bir güç kaynağı ve birkaç giriş/çıkış modülü eklendiğinde, çalışan küçük bir sistemin maliyeti yaklaşık 3.000 ila 8.000 dolar arasında oluyor.ControlLogix işlemcilerinin fiyatı yaklaşık 4.000 ila 12.000 dolar arasında değişiyor; en üstte 1756-L85E, ortada ise 1756-L71 veya 1756-L73 bulunuyor. Bir kasa, 1756-PA72 veya 1756-PB72, iletişim modülleri ve giriş/çıkış birimleri eklendiğinde, gerçek bir sistemin fiyatı yaklaşık 15.000 dolara çıkıyor. Yedeklilik, işlemci maliyetini ikiye katlıyor ve üzerine 1756-RM2 modüllerini ekliyor.Şimdi on yıllık hesaplamayı yapalım. CompactLogix yedek parçaları, komple bir yedek sistem bloğu stoklamak için yeterince ucuz. ControlLogix yedek parçaları ise o kadar pahalı ki, çoğu tesis bir işlemci ve birkaç giriş/çıkış kartı stoklayıp dua ediyor. L6x durumu daha da kötü: 1756-L61 ve 1756-L63 için Allen-Bradley parçaları sadece ikinci el piyasasında bulunuyor ve fiyat da bunu yansıtıyor. Kullanılmış L63 işlemcilerinin yeni bir L73'ten daha pahalıya satıldığını gördüm. Bu, kullanım ömrünün sonundaki vergi ve sadece artıyor.Nokta başına maliyet diğer bir önemli faktör. 50 adet ayrı giriş/çıkış noktasına sahip bir CompactLogix sistemi, her şey dahil yaklaşık olarak nokta başına 80 ila 150 dolara mal oluyor; aynı 50 noktalı ControlLogix sistemi ise raf ve güç kaynağı hariç nokta başına 250 ila 400 dolara mal oluyor. Hiç kullanmayabileceğiniz bir özellik için yüksek bir bedel ödüyorsunuz. İhtiyacınız olduğunda sorun değil. Ama ihtiyacınız olmadığında hırsızlık gibi. Nasıl Seçilir: Bir Karar Kontrol Listesi Bunu yazdırın ve sırayla inceleyin; mimari soruları yanıtlamadan model numaralarına geçmeyin.· Uygulama yedek işlemcilere ihtiyaç duyuyor mu? Eğer evet ise, 1756-RM2 ile ControlLogix kullanın. CompactLogix için bir çözüm yok. Burada durun.· Bu, PID, alarm yönetimi, parti işleme veya PlantPAx entegrasyonu içeren bir proses uygulaması mı? Eğer öyleyse, ControlLogix. CompactLogix üzerindeki PlantPAx, platformla rekabet halinde.· Makinenin ikiden fazla koordineli servo eksenine ihtiyacı var mı? Eğer öyleyse, ControlLogix. 1769-L36ERM iki eksenle sınırlı kalıyor.· Giriş/çıkış işlemleri birden fazla konumda, uzak raflarda veya 100-150'den fazla noktada mı dağılmış durumda? Eğer öyleyse, dağıtılmış şasiye sahip ControlLogix'i veya 5069'un daha hızlı veri yolunun bunu taşıyıp taşıyamayacağına yakından bakmanız gerekebilir.· Makine bağımsız mı, 100'den az giriş/çıkışa sahip mi, yedekleme yok mu, bir veya iki ağ bağlantısı mı var? Eğer öyleyse, CompactLogix'i tercih edin ve kimsenin size daha pahalı bir ürün satmasına izin vermeyin.· Bakım ekibiniz halihazırda hangi ekipmanlara sahip ve neleri biliyor? Eğer filo standardı varsa, filoya uygun ekipman seçin. Standardizasyon, optimizasyondan daha iyidir.· Eski donanım kullanıyorsanız, yedek parçalar ve L6x kullanım ömrü sonu vergisi dahil on yıllık maliyet nedir? Tahmin etmeyin, hesaplamaları yapın.İlk dört soruya çoğunlukla "evet" yanıtı veriyorsanız, ControlLogix satın alıyorsunuz ve doğru karar vermiş oluyorsunuz. Beşinci ve altıncı sorulara çoğunlukla "evet" yanıtı veriyorsanız, CompactLogix satın alıyorsunuz ve rahat uyuyabilirsiniz. SSS 1769 ve 5069 modüllerini aynı sistemde birlikte kullanabilir miyim?Hayır. Farklı form faktörleri, farklı veri yolları, farklı montaj şekilleri. Bir 5069-L340ER, bir 1769-IQ16'yı kabul etmez ve bir 1769-L33ER, bir 5069-IBS16'yı kabul etmez. 1769'dan 5069'a geçiş, yalnızca işlemciyi değil, G/Ç'yi de değiştirmek anlamına gelir. Aktarılan tek şey program mantığınız ve etiketlerinizdir ve hatta bu durumda bile G/Ç ağacını yeniden oluşturmanız gerekecektir.50 giriş/çıkışlı bir makine için ControlLogix almaya değer mi?Neredeyse hiç. 1756-L73'te elli adet ayrık giriş/çıkış noktası, bir şasi, bir güç kaynağı, iki iletişim kartı, dört veya beş giriş/çıkış kartı ve kapasitesinin belki de %10'unu kullanan 6.000 dolarlık bir işlemci anlamına gelir. Gömülü giriş/çıkışa sahip bir 1769-L24ER-QBFC1B, aynı makineyi çok daha az para ve panel alanı ile çalıştırır. İstisnalar: yedeklilik gereksinimleri, proses uygulamaları veya her şeyin ControlLogix olduğunu söyleyen bir fabrika standardı.CompactLogix yedekleme yapabilir mi?Hayır. Yedekli bir CompactLogix yapılandırması, 1756-RM2'nin eşdeğeri veya bunu değiştiren bir yazılım hilesi yok. Kesintisiz işlemci arıza durumunda devreye girme ihtiyacınız varsa, ControlLogix'e ihtiyacınız var. Bazı tesisler, el sıkışma yöntemiyle iki ünite çalıştırır ve ikinci ünitenin paylaşılan bir ağı devralmasına izin verir, ancak bu, yedekleme değil, geçiş boşluğu olan bir gölge sistemdir ve güvenlik açısından kritik herhangi bir şey için uygun değildir.2026 yılında hangi platformun yedek parça bulunabilirliği daha iyi?Mevcut donanım için her ikisi de uygun, ancak CompactLogix'i savunmak daha kolay. Bloklar yeterince ucuz olduğu için komple yedek stok bulundurabilirsiniz ve 1769 ve 5069 modülleri hala üretimde. ControlLogix tarafında ise mevcut L7x ve L8x parçaları mevcut, ancak L6x nesli sorun teşkil ediyor: son alım dönemleri 2024 ve 2025'te sona erdi, yeni parçalar mevcut değil ve bulabileceğiniz her şey ikinci el piyasasında. 1756-L61 veya 1756-L63 işlemciler kullanıyorsanız, parça bulunabilirliği en büyük riskinizdir ve geçişi önceden planlamanız gerekir. Taahhütte bulunmadan önce teslim sürelerini kontrol edin; piyasa değişiyor.CompactLogix'e geçiş yaparsam 1756 modülümü tekrar kullanabilir miyim?1756 numaralı modüller şasi kartlarıdır ve fiziksel olarak CompactLogix, 1769 veya 5069 sistemlerine monte edilemezler. Bunun tersi de aynı şekilde doğrudur. Küçülme, 1756 kartlarını satmak veya hurdaya çıkarmak ve yeni G/Ç birimleri satın almak anlamına gelir. Bazı tesislerin "ağ için" bir 1756-EN2T'yi saklamaya çalıştığını ve daha sonra bunun bir şasi kartı olduğunu keşfettiğini gördüm. Aktarılan tek şey programınız, etiket veritabanınız ve izlerinizdir.URL Uzantısı: controllogix-vs-compactlogix-guide------------------------------------------------------------------------------------------------------------------🏢 TZ Tech Hakkında TZ Tech, endüstriyel otomasyon, elektrik, enstrümantasyon ve telekomünikasyon bileşenlerinin önde gelen tedarikçisidir. Hazır sevkiyata uygun distribütör stoğu tedarikinde uzmanlaşarak, son derece rekabetçi fiyatlar ve kısa teslimat süreleri sunabiliyoruz. Geniş envanterimiz sayesinde, başka yerlerde bulunması zor olan nadir ve üretimi durdurulmuş parçaları bile temin edebiliyoruz. 🛡️ Kalite Taahhüdümüz Kalitenin sizin için en önemli öncelik olduğunu biliyoruz. Her bir parça, tam bir güvenle satın alabilmeniz için sıkı bir eleme ve denetim sürecinden geçmektedir. Eski veya üretimi durdurulmuş parçalar için tam şeffaflığa inanıyoruz ve ürünün durumu hakkında her zaman dürüst ve doğru bir rapor sunacağız. Ayrıca, tüm yeni parçalar 1 yıllık tam garanti kapsamındadır. ✉️ İletişime Geçin  Bir projeniz mi var veya bir parçaya mı ihtiyacınız var? Bize bugün sorunuzu gönderin! Ekibimiz, hafta sonları hariç 6 saat içinde hızlı yanıt vermeye kendini adamıştır.
  • Siemens S7-400H yedekli sistem sorun giderme
    Siemens S7-400H yedekli sistem sorun giderme Aug 05, 2026
     Yaklaşık yirmi yıldır S7-400H sistemlerini çalışır durumda tutuyorum. Bu yedekli raflar asla durmayacak şekilde inşa edildi, ancak sürekli duruyorlar. İşlemciler neredeyse her zaman sorunsuz çalışıyor. Arızalananlar senkronizasyon modülleri, güç kaynakları ve fiber optik bağlantılar oluyor. H sisteminin kendisi sağlam. Sorun şu ki, diğer her şey eskiyor ve yıpranıyor ve yedekleme sistemi çöktüğünde, yedekleme olmadan tek bir işlemciyle çalışıyorsunuz.Uzun zamandır faaliyet gösteren bir dükkânda çalışıyorum. Siemens PLC dünyasında S5 günlerinden beri varım. S7-400H 1996'da piyasaya çıktı ve tesislerde hala kullanılıyor. Bu makale, çalışan sistemlerde giderdiğim arızaları ele alıyor. Gerçek rakamlar, gerçek çözümler, teori yok. Yedekliliğin kaybı ve sarı LED Kontrol paneline yaklaştığınızda, işlemcilerden birinde sarı bir IFM1F veya REDF LED'i yanıyor. Diğer işlemci ise tek başına çalışıyor. Bu, bana en sık gelen çağrı.İlk olarak: senkronizasyon modüllerini kontrol edin. S7-400H, fiber optik kablolarla bağlanan, işlemci başına iki senkronizasyon modülü kullanır. Parça numaraları şunlardır: 6ES7 960-1AA04 Standart fiber için 6ES7 960-1AB04 veya genişletilmiş menzil için 6ES7 960-1AB04. Senkronizasyon modülü arızalarının, işlemci arızalarından çok daha fazla olduğunu gördüm.Her bir senkronizasyon modülündeki SYNC LED'ine bakın. Eğer kapalıysa veya sürekli yanması gerekirken yanıp sönüyorsa, o modül arızalıdır veya arızalanmak üzeredir. Değiştirin. Test etmeye zahmet etmeyin.Ardından fiber optik kabloları kontrol edin. Bu kablolar bükülür, dolap kapaklarına sıkışır, kemirgenler tarafından kemirilir. Bir ucunu parlak bir ışığa tutun. Eğer dış kılıftan ışık sızdığını görürseniz, değiştirin. Elinizde varsa fiber optik güç ölçer kullanın. Alıcıda en az -20 dBm'ye ihtiyacınız var. -25 dBm'nin altında aralıklı senkronizasyon kaybı yaşarsınız, bu genellikle üretim maksimum seviyedeyken olur.Uçları kirliyse fiber konektörleri yeniden bağlayın. Tek tıklamayla çalışan bir temizleyici kullanın, tişörtünüzü değil. 600 dolarlık yedek parçadan daha çok 12 dolarlık bir temizleme kalemiyle bozuk senkronizasyon modüllerini tamir ettim.Senkronizasyon modülleri ve kabloları kontrol edildikten sonra, yedekliliği yeniden kurmaya zorlayın. CPU'yu DURDUR konumuna getirin, ardından tekrar ÇALIŞTIR konumuna getirin. 7. ADIM'da, PLC > Tanılama/Ayarlar > Çalışma Modu'na gidin. Sistem yeniden senkronize olmalıdır. Eğer senkronize olmazsa, arka panelde veya CPU'nun kendisinde bir donanım arızası söz konusudur. Yedek güç kaynağı sorunları PS 407 güç kaynakları (6ES7 407-0KA02-0AA0 (veya benzeri) cihazlar işlevseldir, ancak zayıf bir noktaları vardır: yedek pil izleme devresi.Sık karşılaşılan bir senaryo: Bir güç kaynağında BATT LED'i yanıyor. Sistem çalışmaya devam ediyor, kimse umursamıyor ve üç ay sonra diğer güç kaynağı da arızalanıyor. Şimdi sistem çöktü. Bunu yüzlerce kez gördüm.Benim yaptığım şey, arızalı olduğundan şüphelendiğim güç kaynağını çekip arkadaki terminallerden çıkış voltajını kontrol etmek. %2'lik bir sapma ile 24V DC görmelisiniz. 23V'nin altında veya 25V'nin üzerinde herhangi bir değer, regülasyon devresinin sapma gösterdiği anlamına gelir. Değiştirin. Ayar yapmayın. Bunlarda ayar potansiyometresi yok.Gizli sorun: Güç kaynağı sorunsuz olabilir, ancak rack'e giden 24V DC girişinde voltaj düşüşü olabilir. PS 407'deki giriş terminallerini kontrol edin. Giriş voltajı 20,4V'un (S7-400'ün düşük voltaj eşiği) altına düşerse, güç kaynağı bir arıza sinyali verecektir. Bu, düşündüğünüzden daha sık olur. Arızalı devre kesiciler, gevşek terminaller, yetersiz kalınlıkta kablolar.Yedek modül arızası da başka bir sorundur. Yedek modül (6ES7 407-0RA00-0AA0) iki güç kaynağı arasında bulunuyorsa, o da arızalanır. Arızalandığında, güç kaynaklarından biri voltaj çıkışı veriyor olsa bile, raf için çalışmıyormuş gibi görünür. Yedek modülü geçici olarak devre dışı bırakın. Çıkışları jumper ile bağlayarak doğrulayın. Raf tekrar çalışmaya başlarsa, modülü değiştirin. IM 460/461 arayüz modülü arızaları IM 460-1 (6ES7 460-1BA00-0AA0Merkezi raftaki IM 461-1 (6ES7 461-1BA00-0AA0) ve genişletme rafındaki IM 461-1 (6ES7 461-1BA00-0AA0) modülleri, H sistemlerindeki bir diğer zayıf noktadır. Bunlar, yedekli bir çiftin iki rafını birbirine bağlayan arayüz modülleridir.Belirtiler: Bir işlemci Ext. DP Fault veya BUS2Fault hatası veriyor, ancak diğer işlemci sorunsuz çalışıyor. Genişletme rafı iletişimi bozuk olduğu için yedekli çift senkronize olamıyor.Hızlı test: IM 460-1 modülünü iki raf arasında değiştirin. Arıza modülle birlikte hareket ediyorsa, modül arızalıdır. Aynı yuvada kalıyorsa, sorun arka panelde veya raflar arasındaki kablodadır.Kablo sorunları: Bağlantı kablolarında (6ES7 468-xx) büyük dikdörtgen konektörler bulunur. Mandalın kırıldığı, kablonun kısmen çıktığı ve sistemde haftalarca aralıklı arızalar görüldüğü durumlar yaşadım, ta ki biri sorunu fark edene kadar. Konektörü sıkıca itin. Tık sesi geliyorsa, sorun yok. Tık sesi gelmiyorsa, kablo ucunu değiştirin. CPU bellek kartı bozulması S7-400H işlemciler bellek kartları kullanır. MMC veya daha eski RAM kartları. Pil bittiğinde ve işlemci kapandığında bu kartlar da devre dışı kalır. Yedek sistem çalışmaya başlar ancak işlemcilerden biri işletim sistemini yükleyemediği için çalışma moduna geçmez.Hafıza kartını çıkarın ve bir PG/PC'ye bağlı bir okuyucuya takın. Okumayı deneyin. Windows biçimlendirme istiyorsa, kart bozuktur. Okuyabiliyorsanız, projeyi yedekleyin, kartı yeniden biçimlendirin ve yeniden yazın.Pratik çözüm: Kasanızda her CPU türü için her zaman iki adet programlanmış yedek bellek kartı bulundurun. Bu durum yaşandığında (ve yaşanacaktır), kartı yeniden kurmak için bir saat harcamak yerine otuz saniye içinde değiştirebilirsiniz.Eğer her iki CPU da aynı anda kartlarını kaybettiyse (genellikle yedek pillerin bitmesiyle birlikte yaşanan tam güç kaybından kaynaklanır), projeyi yeniden indirmeniz gerekecektir. Bu sırada RAM tabanlı saat hızları da kayabilir, bu nedenle yükleme işleminden sonra her iki CPU'nun saat hızını ayarlayın. Yedekli modda harici DP bağımlı arızaları Bu durum beni çıldırtıyor. Yedek sistem sorunsuz çalışıyor, ancak bir DP slave (belki bir ET 200M veya uzaktan I/O rafı) bir kanalda arızalı görünüyor, diğerinde ise görünmüyor.Asıl sebep: Bir CPU'daki DP master, slave'i kaybetti, yeniden kurdu ve şimdi slave yanlış master'a atanmış durumda. İki CPU, slave'i kimin yönettiği konusunda anlaşamıyor.7. ADIMDA düzeltme: Donanım yapılandırmasına gidin ve o DP slave cihazının Yedeklilik özelliklerini kontrol edin. Yedekli DP Master olarak ayarlandığından emin olun. Belirli bir master yuvasına ayarlanmışsa, değiştirin. Ardından slave cihazını yeniden başlatın.Yedekli bir sistemde herhangi bir DP slave değişiminden sonra, slave'i her iki master'a da yeniden atamanız gerekir. Kılavuzdaki Slave Değiştirme prosedürü şöyledir: slave'i güçten ayırın, değiştirin, tekrar açın, ardından HW Config > PLC > Download to Module seçeneğini kullanarak DP slave'i indirin. Her iki master'ı da bu şekilde ayarlamazsanız, slave bir CPU için çalışırken diğeri için arıza verecektir. İşlemcinin kendisi ne zaman değiştirilmeli? İşlemci değişimi (414H, 417H, vb.) nadir olsa da gerçekleşebiliyor. İşte benim bu kararı verdiğim anlar:· İşlemci, bellek sıfırlamasından sonra bile silinmeyen dahili bir hata koduyla DURMA moduna geçiyor.· Aynı CPU üzerindeki birden fazla G/Ç modülü bağlantı kuramıyor ancak arka panelde sorun yok.· INTF LED'i, yeni bir OB1 indirmesinden sonra bile sürekli yanık kalıyor.· "Dağıtılmış G/Ç'lerde: bir CPU'da istasyon hatası görüyorsunuz, ancak diğer CPU aynı slave'lerle sorunsuz iletişim kuruyor."Bir H sisteminde işlemci değiştirme: Sağlam işlemciyi tek başına takın, arızalı işlemciyi çıkarın, yenisini takın, mod seçiciyi MRES konumuna getirin ve dokuz saniye basılı tutun (DURDUR LED'i yanıp sönmeyi bırakıp sabit yanana kadar), ardından ÇALIŞTIR konumuna getirin. Sağlam işlemci, sistem verilerini otomatik olarak yeni işlemciye indirecektir. İşlemin tamamlanmasını bekleyin. Bunu kesmeyin. Program boyutuna bağlı olarak iki ila beş dakika sürer.Gördüğüm hata şu: insanlar işlemciyi değiştiriyor ama yazılım sürümünü eşleştirmiyorlar. Yeni işlemcinin yazılımı mevcut işlemciden farklıysa, yedeklilik sağlanamaz. Yedek parça sipariş etmeden önce her zaman 6ES7 400 yazılım sürümünü teşhis tamponunda kontrol edin. Senkronizasyon modülü parça numarası eşleşmesi Size saatlerce zaman kaybettirecek bir şey var: Senkronizasyon modülü parça numaraları her iki CPU'da da eşleşmelidir. Eğer 0 numaralı rafta 6ES7 960-1AA04 ve 1 numaralı rafta 6ES7 960-1AB04 varsa, sistem senkronize olmaz. Belgelerde uyumlu oldukları yazsa bile, sahada uyumlu değiller. Eşleşen setler kullanın.Aynı durum fiber uzunlukları için de geçerli. Bir kablo 1 metre, diğeri 10 metre ise, sinyal zamanlama farkı uzun tarama döngülerinde senkronizasyon kaybına neden olabilir. Her iki bağlantıda da aynı uzunlukta kablo kullanın. Pratik tanı adımlarının özeti Arızalı bir H sistemi bulunan bir tesise girdiğimde, verdiğim talimat şudur:1. Her iki işlemcideki LED'lere bakın. Her LED'in durumunu not edin.2. Tek başına çalışan CPU'daki (hala ÇALIŞTIRMA modunda olan) tanılama arabelleğini okuyun.3. Arızalı işlemcideki teşhis arabelleğini okuyun.4. Her iki raftaki senkronizasyon modülü LED'lerini kontrol edin.5. Güç kaynağı LED'lerini ve pil LED'lerini kontrol edin.6. Fanın güç kaynaklarını dinleyin. Eğer fanlardan biri arızalıysa, hemen o güç kaynağını değiştirin.Tanılama tamponu size ihtiyacınız olan bilgilerin %90'ını veriyor. Tahmin etmeyin. Okuyun.S7-400H'deki sorunların çoğu işlemcilerden kaynaklanmaz. Senkronizasyon modülleri, güç kaynakları, IM modülleri ve fiber optik kablolar, ana PLC'den çok önce arızalanır. Pahalı parçaların (senkronizasyon modülleri ve IM modülleri) yedeklerini bulundurun, çünkü 6ES7 960-1AA04'ün değiştirilmesi için üç gün beklemek, onu stokta tutmaktan daha pahalıya mal olacaktır.Ve her periyodik bakım programında bu pilleri kontrol edin. Bitmiş bir yedek pil, iki dakikalık güç döngüsünü dört saatlik bir yeniden yapılandırmaya dönüştürür.------------------------------------------------------------------------------------------------------------------🏢 TZ Tech Hakkında TZ Tech, endüstriyel otomasyon, elektrik, enstrümantasyon ve telekomünikasyon bileşenlerinin önde gelen tedarikçisidir. Hazır sevkiyata uygun distribütör stoğu tedarikinde uzmanlaşarak, son derece rekabetçi fiyatlar ve kısa teslimat süreleri sunabiliyoruz. Geniş envanterimiz sayesinde, başka yerlerde bulunması zor olan nadir ve üretimi durdurulmuş parçaları bile temin edebiliyoruz. 🛡️ Kalite Taahhüdümüz Kalitenin sizin için en önemli öncelik olduğunu biliyoruz. Her bir parça, tam bir güvenle satın alabilmeniz için sıkı bir eleme ve denetim sürecinden geçmektedir. Eski veya üretimi durdurulmuş parçalar için tam şeffaflığa inanıyoruz ve ürünün durumu hakkında her zaman dürüst ve doğru bir rapor sunacağız. Ayrıca, tüm yeni parçalar 1 yıllık tam garanti kapsamındadır. ✉️ İletişime Geçin  Bir projeniz mi var veya bir parçaya mı ihtiyacınız var? Bize bugün sorunuzu gönderin! Ekibimiz, hafta sonları hariç 6 saat içinde hızlı yanıt vermeye kendini adamıştır.
  • Siemens S7-300 PROFIBUS DP İletişim Arızaları: Teknik Kılavuz
    Siemens S7-300 PROFIBUS DP İletişim Arızaları: Teknik Kılavuz Aug 03, 2026
     PROFIBUS DP, fiziksel katmanı RS-485 olan bir master-slave alan veri yoludur. İletişim hataları S7-300 Ağdaki sorunlar, meydana geldikleri katmana göre en iyi şekilde sınıflandırılır: fiziksel, veri bağlantı veya uygulama. CPU'nun DP arayüzündeki sürekli yanan kırmızı LED genellikle kablo veya sonlandırma sorununu; STEP 7'deki bir yapılandırma hatası ise genellikle GSD veya modül sipariş sorununu gösterir. Bu kılavuz, mimariyi tanımlar, her katmanı analiz eder ve kullanım dışı bırakılmış bir platform için teşhis ve yedek parça stratejisiyle sona erer. PROFIBUS DP'nin Mimarisi PROFIBUS DP (Merkezi Olmayan Çevre Birimi), IEC 61158 ve IEC 61784 standartlarında tanımlanmış deterministik bir alan veri yoludur. Birinci sınıf bir ana cihaz, veri yolu döngüsünü kontrol eder: yapılandırılmış her bir köle cihaza çıkış verisi gönderir ve sabit bir döngü süresi içinde karşılığında giriş verisi alır. Köle cihazlar pasiftir; yalnızca kendilerine hitap edildiğinde yanıt verirler. Çoğu S7-300 tesisini kapsayan tek ana cihazlı sistemlerde, ana cihaz köle cihazlarını sabit bir sırayla sorgular.Üç protokol sürümü mevcuttur. DP-V0, neredeyse her S7-300 kurulumunun kullandığı döngüsel veri alışverişini sağlar. DP-V1 ise döngüsel olmayan okuma ve yazma hizmetleri ile alarm işleme özelliğini ekler; IM 153-1 gibi akıllı slave cihazlar bu özelliği parametreleştirme ve kanal teşhisinde kullanır.Elektrik katmanı, diferansiyel sinyallemeli RS-485'tir: B hattı (RxD/TxD-P) ve A hattı (RxD/TxD-N) zıt kutuplu aynı sinyali taşır ve alıcı aradaki farkı değerlendirir. Bunun üzerinde, telgrafları çerçeveleyen ve adresleri yöneten 2. katmanın FDL'si (Fieldbus Data Link) bulunur. Bir arızanın giderilebilmesi için önce ilgili katmana atanması gerekir. Bir DP Ağının Donanım Bileşenleri DP MastersÜç cihaz DP ana rolünü üstleniyor. CPU 315-2 DP (6ES7 315-2AG10-0AB0) Kendi SF ve BF LED'lerine sahip entegre bir DP arayüzüne sahiptir, DP-V0 ve DP-V1'i destekler ve mevcut tesislerde en yaygın kullanılan ana kontrol ünitesidir. CPU 319-3 PN/DP (6ES7 318-3EL01-0AB0CP 342-5 ( PROFINET arayüzleri ve ailenin en büyük belleğini ekler; DP arayüzü, ağ açısından aynı şekilde davranır.6GK7 342-5DA02-0XE0(DP_SEND) kendi mikroişlemcisine, RUN/STOP/BUSF LED'lerine ve master, slave veya kombine çalışma modlarına sahip bir iletişim işlemcisidir; veri yolunu CPU'dan devralır ve verileri I/O alanı üzerinden veya FC 1 (DP_SEND) ve FC 2 (DP_RECV) aracılığıyla değiştirir. Her üç master için Siemens PLC yedek parçaları piyasada bulunmaktadır. DP Köleleri ET 200M, merkezi raf ile aynı S7-300 sinyal modüllerini kullanır. Arayüz modülü ise IM 153-1'dir (6ES7 153-1AA03-0XB0İstasyon adresi için iki adet ondalıklı döner anahtar taşır ve sekiz adede kadar modülü kabul eder. ET 200S (arayüz modülü IM 151-1) adresini tek bir döner anahtarla ayarlar. ET 200pro (IM 154-1), doğrudan makineye monte edilen IP65/67 varyantıdır ve pratikte aralıklı bağlantı arızalarının en sık görülen kaynağıdır: titreşim, nem ve sıcaklık değişimleri. Konnektörler ve Kablolama PROFIBUS konektörleri, veri yolunun aktif bileşenleridir. 6ES7 972-0BA52 Programlama cihazının trafiği kesintiye uğratmadan veri yoluna bağlanmasına olanak tanıyan bir PG soketi içerir; 6ES7 972-0BB52 Bunu atlıyor. Her ikisi de anahtarlı dahili bir sonlandırma direnci içerir: AÇIK konumdayken, konektör sonlandırma ağını uygular ve giden kabloyu ayırır, bu nedenle sonlandırılmış bir konektör bir segmentin son istasyonunda bulunmalıdır. PLC yedek parça kataloglarında her iki konektör de listelenmiştir.Kablo, korumalı bükümlü çift kablodur. Yeni kurulumlar için önerilen tek tip olan A tipi kablo, 0,34 mm² iletken çapına, 3 MHz'de 135 ila 165 ohm karakteristik empedansa ve en az %80 kapsama alanına sahip örgülü bir korumaya sahiptir. Standart Siemens FC kablosu, 6XV1 830-0EH10Bu spesifikasyona uygundur. Koruyucu kalkan, tüm çevresi boyunca konektör gövdesiyle düşük empedanslı temas kurmalıdır. 9 Pinli D-Sub Bağlantı Şeması Her DP arayüzü 9 pinli D-sub konektör kullanır. Arıza analizi için önemli olan pinler şunlardır:Pin | Sinyal | Fonksiyon1 | Kalkan | Koruyucu topraklama, konektör gövdesine bağlıdır3 | RxD/TxD-P | B hattı, ters çevirmeyen veri5 | DGND | Veri topraklaması6 | VP | Sonlandırma ağı için +5 V besleme8 | RxD/TxD-N | Verileri tersine çeviren bir çizgi2, 4, 7 ve 9 numaralı pinler, DP çalışması için gerekli olmayan yardımcı sinyaller taşır. A ve B iletkenlerini sırasıyla 8 ve 3 numaralı pinlere karşı doğrulayın; ters bağlanmış bir çift, ölü bir segment oluşturur. Katman 1: Fiziksel Katman Sonlandırma Bir RS-485 veri yolu yalnızca iki fiziksel uçta sonlandırılmalıdır. PROFIBUS sonlandırma ağı, VP'den B'ye 390 ohm'luk bir direnç, B ile A arasında 220 ohm'luk bir direnç ve A'dan DGND'ye 390 ohm'luk bir dirençten oluşur. Seri bağlı iki 390 ohm'luk dirençle paralel bağlı 220 ohm'luk direnç yaklaşık 171 ohm'luk bir empedans oluşturur; bu da 150 ohm'luk kablo empedansına yakındır, böylece hat ucu sinyali yansıtmak yerine emer. Ön gerilim, boşta kalma durumunu tanımlanmış bir seviyede tutar: B, A'ya göre en az 200 mV pozitif. Bu olmadan, alıcı girişleri boşta kalır ve veri yolu hatalı telgraflar üretir. Sonlandırma güçlendirilmelidir: bir segmentin uç istasyonu kapatıldığında, sonlandırması kaybolur ve segment düzensiz davranır. Baud Hızı ve Segment Uzunluğu Baud hızı, sinyal yükselme süresi ve gidiş-dönüş gecikmesinin bit süresine sığması gerektiğinden, maksimum segment uzunluğunu belirler. Ana cihaz hızı ayarlar; yardımcı cihazlar bunu otomatik olarak algılar. İzin verilen kombinasyonlar şunlardır:Baud hızı | Maksimum segment uzunluğu9,6 kbps | 1200 m19,2 kbps | 1200 m45,45 kbps | 1200 m93,75 kbps | 1200 m187,5 kbps | 1000 m500 kbps | 400 m1,5 Mbps | 200 m3 Mbps | 100 m6 Mbps | 100 m12 Mbps | 100 mBu rakamlar, A tipi kablo, doğru sonlandırma ve segment başına en fazla 32 istasyon varsayımına dayanmaktadır. Yüksek baud hızlarında pratik arıza, uzunluktan değil, konektörlerin ve kısa devre uçlarının birikmiş kapasitansından kaynaklanır; 12 Mbps'de 0,3 m'lik bir kısa devre ucu bile sinyali bozarken, 9,6 kbps'de kısa bir kısa devre ucu zararsızdır. Tekrarlayıcılar RS-485 tekrarlayıcı 6ES7 972-0AA01, sinyali yeniden üretir ve iki segmenti arasında galvanik izolasyon sağlar. Bir segment 32 istasyonu veya uzunluk sınırını aştığında gereklidir ve iki kabinin farklı toprak potansiyellerine sahip olması durumunda önerilir. Her tekrarlayıcı 32 istasyon sınırına dahil edilir ve en fazla dokuz tanesi seri olarak bağlanarak on segment elde edilebilir. Bir tekrarlayıcı, her iki portunu da sonlandırır. Koruma ve Topraklama Koruyucu kalkan, elektromanyetik girişime karşı birincil savunmadır ve çoğu tesiste değişken hızlı sürücüler bunun birincil kaynağıdır. Koruyucu kalkanı her iki ucundan da konektör gövdesi üzerinden topraklayın; tek uçlu bir kalkan kapasitif bağlantıyı zayıflatır ancak ağı manyetik alanlara maruz bırakır. Topraklama potansiyellerinin farklı olduğu yerlerde tekrarlayıcılar veya eşpotansiyel bağlama iletkenleri kullanın. Çift kutuplu kablo, güç kablolarına paralel olarak uzanmamalıdır; en az 20 cm'lik bir mesafe bırakın ve güç kablolarını dik açılarla kesiştirin. Katman 2: Veri Bağlantı Katmanı Her istasyon 0 ile 126 arasında bir adres kullanır; 0 numaralı adres programlama cihazı için ayrılmıştır ve 127 numaralı adres yayın adresidir, bu nedenle DP istasyonları 1 ile 125 arasında adres kullanır. IM 153-1'de adres, iki döner anahtar (onlar ve birler) ile ayarlanır ve aralığı 1 ile 99 arasında sınırlandırır ve güç açıldığında okunur. Aynı adres, her iki istasyonu da devre dışı bırakır; 0 adresi de aynı etkiye sahiptir. Ana cihazın veri yolu parametreleri (hedef dönüş süresi, yuva süresi, yanıtlayıcı gecikmeleri) STEP 7 tarafından istasyon listesi ve baud hızından oluşturulur. Bunlar bir ayar noktası değildir, ancak bir test tezgahında çalışan bir slave'in fabrika ağında neden başarısız olduğunu açıklarlar: hata slave'de değil, ağın zamanlamasından kaynaklanır.Baud hızı tespiti hassastır: köle cihazlar, aldıkları ilk geçerli telgraflardan hızı algılar. Bir DP köle cihazında baud hızı anahtarı yoktur ve bir ağda iki baud hızı çalışamaz. GSD dosyası, bir köle cihazın hangi hızları desteklediğini kaydeder; yapılandırılmış hızı desteklemeyen bir köle cihaz asla veri alışverişine girmez. Endüstriyel otomasyon parçaları tedarikçileri bu hata sınıfını düzenli olarak görürler, çünkü farklı bellenime sahip yedek köle cihazlar bazen daha dar bir baud hızı aralığına sahip olabilir. Yapılandırma ve Uygulama Katmanı GSD Dosyaları GSD (Geräte-Stammdaten, cihaz ana verileri) dosyası, slave cihazın kimlik kartıdır: üreticiyi ve kimlik numarasını, desteklenen baud hızlarını, DP-V0/DP-V1 özelliklerini ve takılabilir modüllerin kataloğunu açıklayan bir metin dosyasıdır. STEP 7, slave cihazı donanım kataloğunda görüntülemek ve başlatma sırasında gönderilen yapılandırma telgrafını oluşturmak için bu dosyayı okur. Başlatma dizisi, hata sınıflarını açıklar: master cihaz Set_Prm (parametreleri ayarla) ve Chk_Cfg (yapılandırmayı kontrol et) telgrafları gönderir ve bunlardan herhangi birini reddeden bir slave cihaz, yapılandırma hatası bildirir ve asla veri alışverişine girmez. Daha sonra çevrimiçi olarak mevcut ancak arızalı olarak görünür; bu da bu sınıfı fiziksel bir arızadan ayırır. Daha yeni bir arayüz modülü için eski bir GSD sürümü aynı belirtileri gösterir; farklı bellenime sahip bir yedek IM 153-1 geldiğinde, devreye almadan önce GSD'sini projeyle karşılaştırın. Modül Yapılandırması ET 200M için, fiziksel modül sırası yapılandırmayla eşleşmelidir. IM 153-1, modülleri yuva bazında adresler; proje 16 kanallı bir modül beklerken 32 kanallı bir modül kullanıldığında, slave cihaz uyumsuzluk algılar ve G/Ç'sini keser, bu nedenle master cihaz, istasyon elektriksel olarak mevcut olmasına rağmen arızalı olduğunu bildirir. ET 200S de aynı şekilde davranır. DP-V0 ve DP-V1 DP-V0, döngüsel G/Ç alışverişini ve SFC 13'ün okuduğu temel teşhisleri kapsar. DP-V1, döngüsel olmayan hizmetler (SFB 52 RDREC, SFB 53 WRREC) ve alarmlar (SFB 54 RALRM) ekler. DP-V1 için yapılandırılmış bir proje, GSD'si yalnızca DP-V0'ı destekleyen bir slave ile karşılaştığında daha düşük hizmet seviyesine geri döner; uygulama, slave'in yanıt veremediği bir DP-V1 fonksiyonunu çağırdığında hata ortaya çıkar. Bu bir yapılandırma hatasıdır, donanım hatası değildir. CFay hattının sınıflandırılması Arızalar üç sınıfa ayrılır ve sınıf, teşhis yöntemini belirler. Sınıf 1: Köleye Ulaşılamıyor Ana cihaz bir istasyon arızası bildirir ve köle cihaz hiçbir zaman veri alışverişine girmez. Sıklık sırasına göre nedenler: köle cihazın gücü kapalı; adres yanlış veya yinelenmiş; bir uçta sonlandırma eksik; bir kablo veya konektör kırık; baud hızı desteklenmiyor; GSD veya modül yapılandırması eşleşmiyor. Arıza kalıcı ve tekrarlanabilir olduğundan, izole edilmesi en kolay arıza sınıfıdır. Sınıf 2: Aralıklı Arızalar Köle cihaz saniyeler veya dakikalar boyunca çevrimdışı kalır ve kendi kendine geri döner veya ağ yalnızca bir sürücü başlatıldığında arızalanır. Sebepler fizikseldir: gevşek bir konektör, sıkıştırılmamış bir koruyucu, yerinden oynatılmış bir sonlandırma anahtarı, güç kablolarıyla birlikte yönlendirilmiş bir kablo, nemli bir ortamda korozyona uğramış bir kontak veya baud hızında marjinal olarak çalışan bir segment. Aralıklı arızalar, teknisyen geldiğinde ağ sağlıklı olduğu için takip edilmesi en pahalı olanlardır; bunlar aşağıda açıklanan kayıt araçlarını gerektirir. Sınıf 3: Yapılandırma Uyumsuzluğu Ağ elektriksel olarak sağlıklı ve tüm istasyonlar mevcut, ancak ana ve yardımcı cihazlar yapılandırma konusunda anlaşmazlık yaşıyor: GSD sürümü, modül sırası, bellenim sürümü veya DP-V1 özellikleri. Yardımcı cihaz, teşhisinde bir yapılandırma hatası bildiriyor; bu da bu sınıfı fiziksel sınıflardan ayırıyor. Teşhis LED DesenleriÖn taraftaki LED'ler, çiftler halinde okunan ilk teşhis aracıdır: ana cihazın ve yardımcı cihazın LED'leri birlikte, arızanın veri yolunun bir tarafında olduğunu belirler.LED | Durum | AnlamıCPU DP arayüzü BF | kapalı | Veri yolu çalışması normalCPU DP arayüzü BF | yanıp sönüyor, 1 Hz | Arayüz katılamaz: adres 0 veya yinelenen, veri yolu parametresi yokCPU DP arayüzü BF | kararlı | Yapılandırılmış bir slave'e ulaşılamıyor: kablo kopması, slave kapalı, yanlış slave adresiCPU DP arayüzü SF | açık | Bir slave cihaz tanısal kesinti sinyali verdi; tanısal bilgiler alındığında ve neden ortadan kalktığında temizlenir.CP 342-5 RUN | yeşil, sabit | CP RUN'daCP 342-5 ÇALIŞTIR | yeşil, yanıp sönüyor | Başlangıç ​​aşamasıCP 342-5 DUR | sarı, sabit | CP DUR konumundaCP 342-5 BUSF | yanıp sönüyor, 1 Hz | CP katılamaz: adres 0 veya yinelenen, sonlandırma yok, CP'de kablo kopmasıCP 342-5 BUSF | sabit | Yapılandırılmış DP bağımlı cihazların adreslenmesi mümkün değilSabit bir BF LED'ine sahip bir ana cihaz ve sağlıklı bir güç LED'ine sahip bir köle cihaz, aralarındaki kabloyu gösterir. BF LED'i yanıp sönen ve boş bir veri yoluna sahip olan bir ana cihaz, kendi adresini veya veri yolu parametrelerini gösterir. MPI arayüzü aynı 9 pinli konektörü ve RS-485 seviyesini kullanır ancak farklı bir protokol kullanır; durumu burada açıklanan BF ve SF LED'leri ile gösterilmez. STEP 7 Çevrimiçi Tanılama 7. ADIM, programlama yapmadan DP ana ünitesinin teşhis bilgilerini okur. Çevrimiçi donanım yapılandırmasını açın, DP ana ünitesini seçin ve PLC > Modül Durumu'nu çağırın. DP slave teşhis sekmesi, yapılandırılmış her istasyonu veri alışverişi, bekleme veya arızalı olarak listeler; veri yolu teşhis görünümü, hangi istasyonların mevcut olduğunu ve ağın gerçekte hangi baud hızında çalıştığını gösterir. İstasyon listeleri farklıysa, arıza fizikseldir; eşleşiyorsa ve slave hala arızalı olarak rapor veriyorsa, arıza yapılandırma veya teşhistedir. SFC 13 DPNRM_DG SFC 13 (DPNRM_DG), bir slave cihazın teşhis telgrafını uygulama programından okur. Parametreler: LADDR, donanım yapılandırmasından slave cihazın teşhis adresi; RET_VAL; RECORD, teşhis bilgilerini alan veri alanı; ve BUSY, çağrının tekrarlanması gerektiğini gösterir. Kayıt, altı baytlık standart bir başlıkla başlar: istasyon durumu 1 ila 3, master adresi ve üreticinin kimlik numarası. İstasyon durumu 1, hata sınıflarını ayırır: bit 0, istasyon mevcut değil; bit 1, hazır değil; bit 2, yapılandırma hatası; bit 6, cihaz tipi uyuşmazlığı. Cihaza özgü kısım bunu takip eder: hangi yuvanın hatayı bildirdiği ve kanal hataları için kanal numarası ve hata kodu, örneğin analog girişte kablo kopması için hata kodu 9. FB 125 PO_DIAG FB 125 (PO_DIAG), bir DP ana sisteminin tüm bağımlı cihazlarının teşhis bilgilerini yapılandırılmış bir veri bloğuna dönüştürür ve OB 82, OB 86 ve OB 122'den çağrılır. Sonuç, bağımlı cihazı adresine göre tanımlar ve arızayı sınıflandırır: istasyon arızası, modül arızası veya yuva ve kanal numarasıyla kanal arızası. Bir HMI veya kayıt fonksiyonu bloğu okuyabilir ve bu da aralıklı bir arızayı çalışan makineyle ilişkilendirilmiş kaydedilmiş bir olaya dönüştürür. Organizasyon Blokları OB 82 (tanısal kesinti), bir slave modül veya kanal tanılamaları bildirdiğinde tetiklenir. OB 86 (raf arızası), bir slave ağdan ayrıldığında tetiklenir; olay kimliği 0xC4 bir istasyon arızasını, 0xC1 ise DP master'ın kendisinin arızasını tanımlar. OB 122 (G/Ç erişim hatası), program veri alışverişinde olmayan bir slave'in G/Ç'sine eriştiğinde tetiklenir. Bu blokları boş çalıştıran bir sistem, kimse izlemediği sırada neler olduğunun tek kaydını kaybeder; olay kimliğini, zaman damgasını ve arızalı istasyon adresini saklayan minimum bir OB 86, ilk açıklanamayan kesintide kendini amorti eder. Sorun Giderme Tablosu Belirti | Muhtemel neden | Kontrol | ÇözümKöle cihaz asla çevrimiçi görünmüyor; ana cihazın BF değeri sabit | Kablo kopması veya konektörün fişinin çekilmesi | A ve B'nin konektörler üzerinden sürekliliğini ölçün | Kablo parçasını değiştirin veya konektörü yeniden takınSürücü çalışmaya başladığında slave cihazı görünür, sonra kaybolur | Koruma kalkanı veya kablo yolu üzerinden EMC bağlantısı | Koruma kalkanının sıkıştırmasını ve güç kablolarına olan mesafeyi kontrol edin | Koruma kalkanını yeniden topraklayın; kabloyu yeniden yönlendirin; bir tekrarlayıcı ekleyinİki istasyon aynı anda devre dışı kalıyor | Yinelenen adres | Adres değiştirme ayarlarını adres listesiyle karşılaştırın | Benzersiz adresler ayarlayın ve her iki istasyonu da yeniden başlatınKöle cihaz hiçbir zaman veri alışverişine girmiyor; anahtarlar 0 değerini okuyor | Adres 0 olarak ayarlandı | Döner anahtarları inceleyin | 1 ile 99 arasında bir adres ayarlayın ve cihazı yeniden başlatın12 Mbps'de çerçeve hataları ve düşmeler | Segment çok uzun veya çok fazla bağlantı noktası | Kablo uzunluğunu ölçün; konektörleri sayın | Baud hızını düşürün veya bir tekrarlayıcı ekleyinET 200M'de yapılandırma hatası | Modül sırası uyuşmazlığı | Fiziksel modülleri donanım yapılandırma yuvalarıyla karşılaştırın | Modül sırasını hizalayın veya projeyi düzeltinSlave yanlış cihaz türü bildiriyor | GSD sürüm uyuşmazlığı | Projedeki GSD'yi modül bellenimiyle karşılaştırın | Uygun GSD'yi yükleyin; IM bellenimini güncelleyinBağlantı elemanı değiştirildikten sonra ağ çalışmıyor | Sonlandırma anahtarı taşındı | Her iki uçtaki sonlandırma anahtarlarını kontrol edin | Her iki uçta da sonlandırmayı AÇIK konuma getirinNemli ortamda aralıklı damlamalar | Korozyona uğramış kontaklar | Pinleri inceleyin; temas direncini ölçün | Konnektörleri değiştirinAna BF boş veri yoluyla yanıp sönüyor | Ana adres 0 veya yinelenen adres | Donanım Yapılandırmasında ana adresi kontrol edin | Adresi düzeltin ve donanım yapılandırmasını indirin A Sistematik Tanı Prosedürü Aşağıdaki işlem dizisi, DP arızalarının büyük çoğunluğunu bir saatten kısa sürede çözer.1. LED'leri kaydedin: ana cihazın BF ve SF LED'leri ile şüpheli segmentteki her bir bağımlı cihazın güç ve veri yolu LED'leri.2. Başlangıç ​​değerlerini belirleyin: STEP 7'yi çevrimiçi olarak açın, veri yolu teşhislerini okuyun ve gerçek baud hızını ve istasyon listesini doğrulayın.3. Fiziksel katmanı kontrol edin: hem sonlandırma anahtarlarını, hem de şüpheli segmentin her iki ucundaki konektör mandallarını ve adres anahtarlarını.4. Kabloyu iki yarıya ayırarak izole edin: Veri yolu kapalıyken, orta konektörü ayırın ve her iki yarıyı da sonlandırın. Sağlam olan yarı çalışmaya başlar, arızalı olan yarı çalışmaz. Arıza tek bir kablo bölümünde kalana kadar tekrarlayın.5. Aralıklı arızalar için, FB 125'i OB 82, OB 86 ve OB 122 ile birlikte kurun ve bir sonraki olaya kadar şebekenin çalışmasına izin verin. Kaydedilen olay istasyonu tanımlar; zaman damgası ise çalışan makineyi tanımlar.6. Şüpheli bir kabloyu ölçün: A ve B uçlarının sürekliliğini, aralarında kısa devre olmamasını, koruyucu kılıfın sürekliliğini ve toprağa olan izolasyonu kontrol edin. A tipi kablonun döngü direnci kilometre başına yaklaşık 110 ohm'dur; bu değerin çok üzerinde bir değer, iletkenin hasar gördüğünü gösterir.7. Her değişikliği belgeleyin. Bir DP ağ hatası genellikle daha önce belgelenmemiş bir değişikliğin sonucudur. Önleyici Bakım Kontrol Listesi · Her bir segmentin her iki ucundaki sonlandırma anahtarının konumlarını üç ayda bir doğrulayın ve kaydedin.· Planlı bakım çalışmaları sırasında konektör vidalarını ve kablo kelepçelerini kontrol edin; gevşek bir kelepçe koruyucu kontağı kırar.· Yeni sürücüler veya güç kabloları takıldığında kablo güzergahını kontrol edin ve 20 cm'lik mesafe kuralına uyun.· Planlı bir duraklama sırasında 7. adımda otobüs teşhis bilgilerini okuyun ve istasyon listesini adres dokümanıyla karşılaştırın.· Dolapların topraklama bağlantılarını ve dolaplar arasındaki eşpotansiyel bağlamayı kontrol edin.· GSD sürümlerinin ve arayüz modülü bellenim revizyonlarının kaydını tutun ve her donanım değişikliğini not edin.· Yedek konektörleri ve yedek arayüz modüllerini ihtiyaç duyulmadan önce bir tezgah ağında test edin.· Donanım yapılandırmasında herhangi bir değişiklik yaptıktan sonra veri yolu parametrelerini yeniden doğrulayın; farklı bir baud hızıyla yeniden indirme işlemi, tüm ağın davranışını değiştirir. Kullanımdan Kaldırılan Bir Platform İçin Yedek Parça Stratejisi Siemens, S7-300 üretimini Ekim 2025'te durdurdu ve yaklaşık 2033 yılına kadar yedek parça tedarik etmeyi taahhüt etti. Çoğu tesis için on yıllık bir çalışma süresi daha kaldı ve PROFIBUS ağında ilk arızalanan bileşenler mekaniktir: konektörler, kablolar ve arayüz modülleri. Bakım deposunda, yedek bir FC kablo parçasıyla birlikte, 6ES7 972-0BA52 bus konektörü, IM 153-1 ve CP 342-5 parçaları bulunmalıdır. Siemens PLC yedek parçaları, değiştirilemeyen bir konektörün neden olduğu üretim durmasına kıyasla düşük maliyetlidir ve Siemens S7-300 parçaları aynı kanal üzerinden temin edilebilir. Kural basittir: tesisteki son S7-300'ü taşıyan ağ, hizmet verdiği CPU'dan daha uzun süre dayanmalıdır. Sıkça Sorulan Sorular Bir DP slave cihazı neden rastgele çevrimdışı kalıp kendiliğinden geri dönüyor?Arıza sınıfı aralıklıdır ve nedeni neredeyse her zaman fizikseldir: zayıf bir sonlandırma, titreşimle açılan bir koruyucu kontak, korozyona uğramış bir pim veya her gün aynı saatte başlayan bir sürücüden kaynaklanan EMC bağlantısı. Her düşüşün zaman damgasıyla kaydedilmesi için FB 125'i OB 86 ile birlikte kurun, ardından zaman damgalarını çalışan makinelerle ilişkilendirin. Belirli bir sürücünün başlamasıyla her zaman aynı zamana denk gelen bir düşüş EMC sorunudur; hiçbir şeyle ilişkilendirilmeyen bir düşüş genellikle konektör veya sonlandırma sorunudur.Veri yolu sonlandırma işlemi aslında ne işe yarar?Segmentin her iki ucundaki sonlandırma ağı iki işlevi yerine getirir. A ve B arasına paralel olarak bağlanan 220 ohm'luk direnç, iki adet 390 ohm'luk dirençle birlikte kablonun karakteristik empedansını eşleştirerek sinyalin geri yansıtılmak yerine uçta emilmesini sağlar. 390 ohm'luk bias dirençleri, boşta kalma durumunu tanımlanmış bir seviyede tutar: B, A'ya göre en az 200 mV pozitif. Her iki uç da sonlandırılmalı ve sonlandırma noktalarına güç verilmelidir.Aynı ağda farklı baud hızlarını kullanabilir miyim?Hayır. Ana cihaz tüm ağ için tek bir baud hızı tanımlar ve her bağımlı cihaz bu hızı desteklemelidir. Bağımlı cihazlar hızı otomatik olarak algılar, ancak GSD'sinde yapılandırılmış hızı listelemeyen bir bağımlı cihaz asla veri alışverişine girmez. İki farklı baud hızı, iki ayrı DP ağı veya iki ana cihaz gerektirir.Bir segment ne kadar uzun olabilir?A tipi kablo ve doğru sonlandırma varsayılarak, 9,6 ila 93,75 kbps'de 1200 m'ye, 187,5 kbps'de 1000 m'ye, 500 kbps'de 400 m'ye, 1,5 Mbps'de 200 m'ye ve 3 ila 12 Mbps'de 100 m'ye kadar mesafelerde bağlantı sağlanabilir. Seri olarak en fazla dokuz tekrarlayıcı ile on segment bağlanabilir ve toplam kablo uzunluğu segment uzunluklarının toplamıdır.Tekrarlayıcıya ihtiyacım var mı?Bir segment 32 istasyonu aştığında, kablo uzunluğu baud hızı sınırını aştığında veya iki kabinin farklı toprak potansiyellerine sahip olması durumunda bir tekrarlayıcıya ihtiyacınız vardır. 6ES7 972-0AA01 tekrarlayıcı sinyali yeniden üretir, galvanik izolasyon sağlar ve her iki portunu da sonlandırır. Dokuz adede kadar tekrarlayıcı seri olarak bağlanabilir.Ana cihaz istasyon arızası bildiriyor, ancak yardımcı cihazın güç LED'i yanıyor. Nereden başlamalıyım?Köle cihaz çalışıyor ancak katılmıyor. Adres anahtarlarını (yinelenen bir adres veya 0 adresi, istasyonu veri yolundan çıkarır), segmentin her iki ucundaki sonlandırmayı ve ana cihaz ile köle cihaz arasındaki kabloyu kontrol edin. Ardından, köle cihazın teşhis bilgilerini SFC 13 ile veya STEP 7 çevrimiçi görünümünden okuyun; istasyon durumu 1, mevcut olmayan bir istasyonu yapılandırma hatası bildiren bir istasyondan ayırır.IM 153-1 belgesini projede değişiklik yapmadan daha yeni bir sürümle değiştirebilir miyim?Genellikle evet, projedeki GSD'nin yeni bellenim özelliklerini desteklemesi koşuluyla. GSD sürümünü modülün bellenim sürümüyle karşılaştırın, gerekirse uygun GSD'yi kurun ve çevrimiçi teşhislerde slave'in yapılandırmayı kabul ettiğini doğrulayın. Raftaki modül sırası yine de projeyle eşleşmelidir.URL Uzantısı: siemens-s7-300-profibus-dp-troubleshooting
  • Emerson PACSystems RX3i: Sık Karşılaşılan Saha Sorunlarının Giderilmesi
    Emerson PACSystems RX3i: Sık Karşılaşılan Saha Sorunlarının Giderilmesi Jul 21, 2026
     Emerson, GE'nin otomasyon işini 2019'da satın aldı. PACSystems RX3i (aslen GE Fanuc) hala enerji üretimi, su arıtma ve imalat sektörlerinde yaygın olarak kullanılmaktadır. Rafların bakımını şu şekilde yaparsınız: IC695CPE302, IC695CPE305, veya IC695CPU315 İşlemciler (CPU'lar) söz konusudur ve bunlardan biri arızalandığında hızlı ve tekrarlanabilir bir teşhis gerekir. İhtiyacınız Olanlar · PAC Machine Edition (PME) sürüm 9.5 veya daha yenisi — teşhis, mantık izleme, bellenim yönetimi· CPU port 2 (RS-232) bağlantısı için seri kablo· IC695ETM001 veya entegre Ethernet portu için Ethernet kablosu.· Gerilim kontrolü için multimetre· Yedek güç kaynakları — IC695PSA040 (AC) veya IC695PSD040 (DC)· Emerson Destek'ten gelen ürün yazılımı dosyaları· Mevcut mantığın yedeğini alma — PME'den .PGD dosyasını dışa aktarmaSeri bağlantı: 57600 baud, 8 veri biti, eşliksiz, 1 durdurma biti.CPU Hata LED DesenleriRX3i işlemcisinde OK, RUN ve FAIL LED'leri bulunur. OK LED'i en hızlı teşhis okumasını sağlar.OK LED'i sabit yeşil yanıyor — Normal. CPU POST işlemini başarıyla tamamladı, bellenim yüklendi, mantık çalışıyor. Sistemdeki başka bir arıza (giriş/çıkış, ağ) bu LED'in yanmasını değiştirmeyecektir.OK LED'i Yeşil Yanıp Sönüyor (1/sn) — Önyükleme modu. Güç açıldıktan hemen sonra normaldir. 60 saniyeden fazla devam ederse, bellenim bozulmuş olabilir veya önyükleyici geçerli bir imaj bulamıyor olabilir. Aşağıdaki bellenim kurtarma bölümüne bakın.OK LED'i Kırmızı Yanıp Sönüyor (1/sn) — Kurtarılabilir donanım hatası. Sistem tarafından kurtarılabilecek bellek eşliği, izleme zaman aşımı veya arka panel iletişim hatası. PME'yi bağlayın ve hata günlüğünü okuyun.OK LED'i Sabit Kırmızı Yanıyor — Kurtarılamaz donanım arızası. Bozuk flash bellek, arızalı CPU çekirdeği veya ciddi güç arızası. Bir kez güç döngüsü yapın. Sabit kırmızı 30 saniye içinde tekrar yanarsa, CPU'yu değiştirin.HATA LED'i yanıyor — CPU mantıksal işlemleri durdurdu. Bozuk program, donanım arızası veya yapılandırma hatası. OK LED deseniyle karşılaştırın, ardından PME'deki hata tablosunu okuyun. PAC Machine Edition Kullanarak Arıza Teşhisi PME, RX3i için desteklenen tek teşخيص aracıdır. Logic Developer PLC, mevcut yazılım sürümüyle çalışmaz.Adım 1: Bağlanın. PME'yi açın ve ilgili projeyi açın. Gezgin bölmesindeki kontrol cihazına sağ tıklayın ve Bağlan'ı seçin. Ethernet'i (IP adresini girin) veya Seri'yi (Port 2, 57600 baud) seçin.Adım 2: Hata tablosunu okuyun. Denetleyici düğümünü genişletin ve Hata Tablosu'na çift tıklayın. Tablo, hata kodunu (dört basamaklı onaltılık), açıklamayı, zaman damgasını ve oluşum sayısını gösterir.3. Adım: Sık karşılaşılan arıza kodlarını çözümleyin.Arıza Kodu | Açıklama | Muhtemel Sebep0x0001 | CPU izleme zaman aşımı | Mantık taraması izleme sınırını aşıyor; sonsuz döngüleri kontrol edin0x0002 | Bellek eşlik hatası | Arızalı CPU RAM; güç döngüsü yapın, ardından modülü değiştirin.0x0004 | Yığın taşması | Çok fazla iç içe alt program veya FOR/NEXT döngüsü0x0010 | Yapılandırma uyumsuzluğu | Donanım yapılandırması fiziksel raf düzeniyle eşleşmiyor0x0020 | Ürün yazılımı sağlama toplamı hatası | Bozuk ürün yazılımı; önyükleme modu üzerinden yeniden yükleyin0x0040 | Arka panel iletişim hatası | Gevşek modül veya arızalı arka panel; tüm modülleri yeniden takın0x0100 | Güç kaynağı arızası | Gerilim tolerans dışı; arka panel +5V ve +3.3V değerlerini ölçün4. Adım: Hataları temizleyin. Hata Tablosunda sağ tıklayın ve Tüm Hataları Temizle'yi seçin. Aynı kod birkaç dakika içinde tekrar görünürse, temel neden hala aktiftir. Güç Kaynağı Sorunları: IC695PSA040 ve IC695PSD040 O IC695PSA040 (120/240 VAC giriş, 40W çıkış) ve IC695PSD040 (24 VDC giriş, 40W çıkış) Arka panele +5VDC ve +3.3VDC besleme sağlar. Çıkış yok, LED'ler yanmıyor. Besleme üzerinde ışık yanmıyor. AC versiyonu: terminal bloğunda 85-264 VAC olup olmadığını kontrol edin. DC versiyonu: 18-36 VDC olup olmadığını kontrol edin. Giriş mevcutsa ve beslemede yaşam belirtisi yoksa, dahili sigorta atmış veya birincil anahtarlama devresi arızalanmıştır. Beslemeyi değiştirin — her ikisinde de kullanıcı tarafından değiştirilebilen bir sigorta bulunmamaktadır. Rastgele Sistem Sıfırlamaları Makine saatlerce veya günlerce çalışıyor, sonra kendiliğinden sıfırlanıyor. Besleme test noktalarında arka panel voltajını ölçün: TB1 (+5VDC), TB2 (+3.3VDC), TB3 (ortak). Kabul edilebilir değerler: +5VDC 4.85V ile 5.15V arasında; +3.3VDC 3.20V ile 3.40V arasında. Tepe-tepe 50mV'nin üzerindeki dalgalanma, çıkış kapasitörlerinin arızalı olduğunu gösterir. Beslemeyi değiştirin. Aşırı Sıcaklık Kapanması Her iki güç kaynağı da 60°C ortam sıcaklığının üzerinde performans düşüşü gösterir. Kapanmadan önce OK LED'i sarı renkte yanıp söner. Kabin hava akışını iyileştirin. Ortam sıcaklığı düzenli olarak 55°C'yi aşıyorsa, cebri hava soğutma sistemi ekleyin veya rafı yeniden konumlandırın. Ethernet Modülü Sorun Giderme: IC695ETM001 O IC695ETM001 RX3i raflarında en yaygın kullanılan iletişim modülüdür ve güç kaynaklarından sonra en sık arızalanan ikinci noktadır. Bağlantı Işığı Yok RJ-45 portunda Bağlantı/Etkinlik (yeşil) ve Hız (sarı) LED'leri bulunur. Yeşil LED yanmıyorsa fiziksel katman çalışmıyor demektir. Çalışır durumda olduğu bilinen bir kablo deneyin. Anahtar portunun devre dışı bırakılmadığını, VLAN uyumsuzluğunun olmadığını veya port güvenliğinin kilitlenmediğini doğrulayın. Modülün arka panele tam olarak oturduğunu teyit edin. Aralıklı İletişim Kontrol cihazı rastgele zamanlarda 30-60 saniye boyunca ağdan kopuyor. Ethernet kablosunu çıkarın. Bağlantı kesikken hata tablosunda 0x0040 değeri görünüyorsa, sorun ağ tarafındadır. Statik bir IP adresi atayın — üretim sırasında DHCP kiralama yenilemesi bağlantı kopmalarına neden olur. Anahtarda aşırı yayın trafiği olup olmadığını kontrol edin. Değiştirme işleminden sonra modül bulunamadı. PME "Modül Bulunamadı" hatası veriyor. Donanım yapılandırmasını açın ve yuva numarasını doğrulayın. Modülün bellenim sürümünü kontrol edin — IC695ETM001, PME 9.5 projeleriyle çalışabilmesi için 5.0 veya daha yeni bir sürüm olmalıdır. Modülü çıkarın ve arka panel konektör pimlerinde hasar olup olmadığını kontrol edin. Arka Panel ve Raf Sorunları RX3i arka paneli pasif bir yapıya sahip olsa da, mekanik arızalar meydana gelebilir.Modül tanınmıyor — Bir modül bir rafta çalışırken diğerinde çalışmıyor. Arka panel konektöründe bükülmüş pim veya çatlamış lehim bağlantısı olabilir. Pim sıralarını parlak bir ışıkla inceleyin. Tek bir bükülmüş pim ince cımbızla düzeltilebilir. Çatlamış bir arka panelin değiştirilmesi gerekir.Birden fazla yuvada aralıklı arızalar — Birbirinden bağımsız birkaç modülde 0x0040 arıza kodu görünüyor. Rafın en uç noktasında arka panel voltajını ölçün. Voltaj düşüşü besleme ucuna göre 100mV'yi aşarsa, arka panelde korozyona uğramış kontaklardan kaynaklanan dirençsel bir arıza vardır. Konnektörleri izopropil alkolle temizleyin ve her modülü yeniden takın. Voltaj düşüşü devam ederse, arka paneli değiştirin. Ürün Yazılımı Bozulması Kurtarma Ürün yazılımı flaş bellekte saklanır. Ürün yazılımı güncellemesi sırasında güç kaybı yaşanması veya binlerce flaş yazma döngüsünden sonra bozulmalar meydana gelir.Adım 1: Zorla önyükleme modu. Gücü kesin. CPU mod anahtarını DURDUR konumuna getirin. CPU ön panelindeki RESET düğmesini basılı tutun. Gücü verin ve RESET düğmesini 10 saniye basılı tutun. OK LED'i saniyede bir kez yeşil yanıp söner; CPU önyükleme modundadır.Adım 2: Seri bağlantı üzerinden bağlantı kurun. Seri kabloyu Port 2'ye bağlayın. 57600 baud hızında bir terminal açın. Önyükleyici istemi görünecektir: RX3i Boot >3. Adım: Yeni bellenimi yükleyin. PME'de, Araçlar > Bellenim > Seri Üzerinden Bellenimi Güncelle'yi seçin. İşlemciniz için .BIN dosyasını bulun: CPE302_Vxx.BIN, CPE305_Vxx.BIN veya CPU315_Vxx.BIN. Aktarımı başlatın. Gücü kesmeyin — işlem 15-30 dakika sürer.Adım 4: Doğrulayın. Rafı yeniden başlatın. OK LED'i 60 saniye içinde yanıp sönen yeşilden sabit yeşile geçmelidir. PME'yi açın ve ürün yazılımı sürümünü kontrol edin.Önyükleyici yanıt vermiyorsa, işlemcinin önyükleyicisi bozuk demektir. Modülü servis için Emerson'a geri gönderin veya değiştirin. Yedek Modülleri Nereden Temin Edebilirim? Emerson, odağını PACSystems RXi ve daha yeni uç platformlarına kaydırdı. RX3i modüllerinin üretimi tamamen durdurulmadı, ancak üretim hacimleri düştü. Bazı ürünlerde teslim süreleri 12-16 haftaya kadar uzadı. Özellikle IC695CPE302 ve IC695CPE305 bu durumdan etkileniyor.Yeni eski stok — Distribütörler hala RX3i stoğuna sahip. Şunlara bakın: IC695PSA040, IC695ETM001, Ve IC693MDL340 (24VDC 16 noktalı ayrık çıkış) fazla stok satan bayilerden temin edilebilir. NOS modülleri UL ve CE sertifikalarına sahiptir.Yenilenmiş üniteler — Profesyonelce test edilmiş ve garantili, liste fiyatının %40-60'ı oranında indirimli. IC695CPU315 IC695ETM001 üniteleri genellikle yenileme firmaları aracılığıyla temin edilebilmektedir.Üçüncü taraf onarımı — IC695PSA040 güç kaynakları ve IC695ETM001 Ethernet modülleri bileşen düzeyinde onarılabilir. Tipik işlem süresi 5-10 iş günüdür.RSTi-EP geçişi — Bazı RX3i uygulamaları RSTi-EP dağıtılmış G/Ç platformuna geçebilir. Daha yeni bir CPU ve farklı G/Ç modülleri gerektirir, ancak RSTi-EP stoğu 2026'da daha fazla bulunabilir.Her beş raf için bir adet IC695PSA040, bir adet IC695PSD040 ve bir adet IC695ETM001 bulundurun. IC695CPE302 ve IC695CPU315'i bulmak daha zordur; iyi durumda kullanılmış veya hiç kullanılmamış bir ünite gördüğünüzde sipariş verin.Emerson, GE ve diğer markalar için endüstriyel otomasyon yedek parçaları ve PLC modüllerinin tüm seçeneklerine göz atın. IC693MDL340 ve IC695 serisi modülleri stoklarımızda mevcuttur ve birçok üründe aynı gün kargo imkanı sunuyoruz.-------------------------------------------------------------------------------------------------------------------🏢 TZ Tech Hakkında TZ Tech, endüstriyel otomasyon, elektrik, enstrümantasyon ve telekomünikasyon bileşenlerinin önde gelen tedarikçisidir. Hazır sevkiyata uygun distribütör stoğu tedarikinde uzmanlaşarak, son derece rekabetçi fiyatlar ve kısa teslimat süreleri sunabiliyoruz. Geniş envanterimiz sayesinde, başka yerlerde bulunması zor olan nadir ve üretimi durdurulmuş parçaları bile temin edebiliyoruz. 🛡️ Kalite Taahhüdümüz Kalitenin sizin için en önemli öncelik olduğunu biliyoruz. Her bir parça, tam bir güvenle satın alabilmeniz için sıkı bir eleme ve denetim sürecinden geçmektedir. Eski veya üretimi durdurulmuş parçalar için tam şeffaflığa inanıyoruz ve ürünün durumu hakkında her zaman dürüst ve doğru bir rapor sunacağız. Ayrıca, tüm yeni parçalar 1 yıllık tam garanti kapsamındadır. ✉️ İletişime Geçin  Bir projeniz mi var veya bir parçaya mı ihtiyacınız var? Bize bugün sorunuzu gönderin! Ekibimiz, hafta sonları hariç 6 saat içinde hızlı yanıt vermeye kendini adamıştır.
