Otuz yıl üretim hatlarında çalıştım. Bunların yirmi yılı Allen-Bradley'nin küçük PLC'lerine bakarak geçti. MicroLogix 1400, 1766 serisi, eski MicroLogix serisinin hala üretimde olan son modeli ve onu her hafta panellerde görüyorum. Paketleme makinelerinde. Su arıtma tesislerinde. Konveyörlerde. HVAC tesislerinde. O bir iş makinesi ve aynı birkaç şekilde tekrar tekrar arıza veriyor.

Bunlar, iş yerinde gerçekten tamir ettiğim şeyler. Gerçek arızalar, görülme sıklığına göre sıralanmış halleri, nedenleri ve çözümleri. Ayrıca, tamiri ne zaman bırakıp yedek parça takmanız gerektiği ve 2026 satın alma durumu da var, çünkü bu parça bu üniteleri kullanan her tesisi etkiliyor.

Gerçekte Ne ile Çalışıyorsunuz?

MicroLogix 1400, altı yaygın katalog numarasıyla sunulmaktadır: 1766-L32BWA1766-L32BWB, 1766-L32BXWE, 1766-L32AWAA, 1766-L24BWA ve 1766-L24BWB. L32 ünitelerinde 32 giriş/çıkış, L24 ünitelerinde ise 24 giriş/çıkış bulunur. Sonundaki harf kodları güç kaynağını ve giriş/çıkış kombinasyonunu gösterir. İçinde aynı beyin var, ancak güç ve giriş/çıkış farklı. Yedek parça sipariş ederken, arızalı ünitenin yan tarafındaki numara, yerine istediğiniz parçanın numarasıdır.

1400 modelinde ön tarafta bir LCD ekran ve tuş takımı, dahili bir Ethernet portu ve bir seri port bulunur. RSLogix 500 ile programlanır ve Rockwell hala hafif bir sürümünü ücretsiz olarak sunmaktadır, bu nedenle 1400'ü kullanmak için ücretli bir lisansa ihtiyacınız yoktur.

Dizüstü bilgisayarı prize takmadan önce ön panel size çok şey anlatır. LCD ekran alarmları gösterir. Üst kısımdaki LED'ler güç, çalışma, arıza, iletişim etkinliği ve pil durumunu gösterir. Bu LED'lerin ne anlama geldiğini öğrenirseniz, sorunlarınızın yarısını çözmüş olursunuz. Aldığım çağrıların yarısı "makine birdenbire durdu" diye başlar ve ön panele beş saniyelik bir bakışla sona erer.

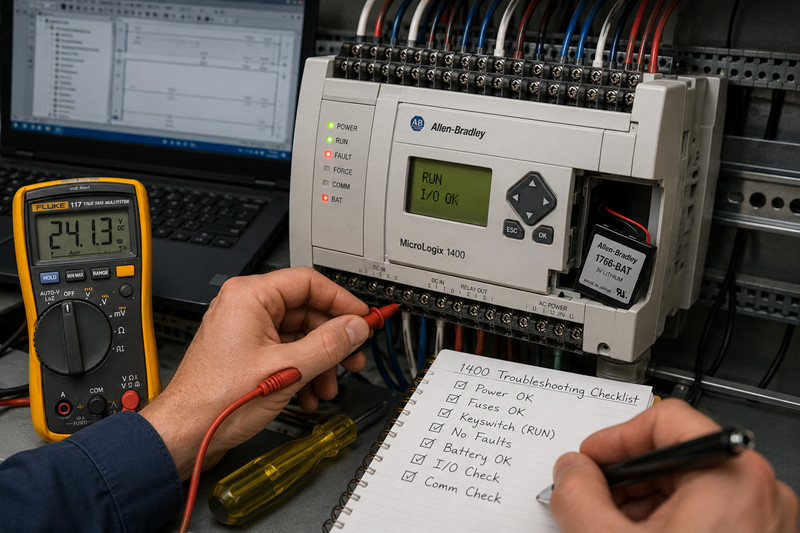

Beş Dakikalık İlk Kontrol

Cihazı sökmeden önce beş dakikalık kontrolü yapın. Ben her seferinde yapıyorum ve bu yöntem, gelişmiş teşhis yöntemlerinden daha fazla sorunu ortaya çıkarıyor.

Öncelikle gücü kontrol edin. Güç LED'ini ve terminallerdeki besleme voltajını bir ölçüm cihazıyla kontrol edin. Gevşek bir terminal veya atmış bir devre kesici nedeniyle beslemenin kesilmesi sonucu 1400 serisi bir cihazın "çalışmaz" hale geldiğini gördüm. PLC ise tüm süre boyunca sorunsuz çalıştı.

Sigortaları kontrol edin. Bazı 1400 modellerinde kullanıcı tarafından değiştirilebilen bir sigorta bulunur. Atmış bir sigorta, giriş/çıkışların tüm bir bölümünü devre dışı bırakır ve tıpkı çalışmayan bir çıkış veya giriş gibi görünür.

Tuş anahtarını kontrol edin. 1400 modelinde ön tarafta üç konumlu bir tuş anahtarı bulunur: ÇALIŞTIR, UZAK TUT ve PROGRAMLA. Eğer biri onu PROGRAMLA konumunda bıraktıysa, makine çalışmaz. Bu, indirme işleminden sonra sık sık olur ve operatör sabah 6'da hat başlamadığı için arar.

Arıza LED'ini ve LCD mesajını kontrol edin. LCD size arıza kodunu gösterir. Bunu bir yere not edin. Bu mesaj, bir hafta boyunca tahmin yürütmekten çok daha değerlidir. Ardından kablolamayı, özellikle de ortak bağlantıları kontrol edin. Bir giriş grubunda eksik bir ortak kablo, o gruptaki her girişin çalışmamasına neden olur ve bu kesinlikle PLC arızası değildir.

Topraklama da önemli. Bu üniteler kontaktörler ve frekans invertörleriyle dolu panellerde bulunur. Eğer PLC her motor çalışmaya başladığında iletişimi kesiyorsa, PLC'den önce gürültü ve topraklama sorunundan şüphelenin.

Pil Sorunu ve Program Kaybı Kabusu

İşte asıl önemli olan bu. Cuma öğleden sonra bir üretim hattını durdurabilecek olan bu. MicroLogix 1400, ünitenin ön tarafındaki küçük kapağın arkasında bulunan 1766-BAT parça numaralı 3 voltluk bir lityum pil kullanıyor. Bu pil, güç kesildiğinde gerçek zamanlı saati ve saklanabilir verileri canlı tutuyor. Zamanlayıcı akım değerleri, sayaç akümülatörleri, tarif kayıtları, bunların hepsi bu pilde yaşıyor.

Pil ömrü iki ila beş yıl arasında değişiyor. Soğuk ve temiz paneller beş yıla yakın dayanıyor. Sıcak ve tozlu paneller ise iki yıl dayanıyor. Ve kimse pili düzenli olarak değiştirmiyor çünkü gözden uzak bir yerde duruyor ve bir gün makine arıza yapmaya başlıyor.

Gördüğünüz gibi. Ön taraftaki BAT LED'i yanıp sönüyor. LCD ekranda alarm alanında "BATT" yazısı beliriyor. Bazen makine çalışmaya devam ediyor ve pil tamamen bitene kadar kimse fark etmiyor. İşte tehlikeli olan bu. Saat sıfırlanıyor, saklanan veriler sıfıra iniyor ve makine kimsenin planlamadığı bir durumda çalışmaya başlıyor.

Bunun sebebi ne? Basitçe söylemek gerekirse, bitmiş bir pil. On vakadan dokuzunda sebep eskime. Diğerinde ise, kurulumdan önce yıllarca rafta beklemiş bir cihaz oluyor, bu yüzden pil ilk gün zaten yarı yarıya bitmiş oluyor.

Çözüm. Pili değiştirin. Mümkünse güç açıkken veya en azından programın yedeğini bilgisayarınıza kaydetmişken yapın. Kapıyı açın, eski pili çıkarın, yenisini takın, kapıyı kapatın. Otuz saniyelik bir iş. 1766-BAT ucuzdur. Bir tanesini panelde, yedek sigortanın hemen yanında bulundurun. tztechio, 1766-BAT'ı diğer Allen-Bradley yedek parçalarıyla birlikte satmaktadır.

Herkes program kaybı hakkında soru soruyor. Program flaş bellekte saklandığı için genellikle pil bittiğinde çalışmaya devam eder. Kaybettiğiniz şey, kalıcı veriler ve saattir. Ancak çok da rahatlamayın. Pil arızalarından sonra tüm programların boşaldığını gördüm; genellikle program flaş belleğe düzgün bir şekilde kaydedilmediği veya kötü bir indirme işlemi pil bitmeden hemen önce programı bozduğu için oluyor. Her iki durumda da ders aynı: Pil bitmeden önce programın yedeğini alın, sonrasında değil.

Sorun pilde değilse. Pili değiştirdikten sonra alarm devam ediyorsa, pil bağlantı noktasını kontrol edin. Nemli ortamlardaki ünitelerde korozyona uğramış kontaklar gördüm. Kontakları temizleyin, pili yeniden takın. Yeni bir pille bile hala pil arızası gösteriyorsa, kart üzerindeki yedek devrede bir sorun var demektir ve bu durumda üniteyi değiştirmeniz gerekir, tamir etmeniz gerekmez.

Kanal 0 İletişim Sorunları

Kanal 0, 1400'deki RS-232 seri portudur. PLC ile dizüstü bilgisayar kullanarak iletişim kurmanızı, PLC'nin PanelView ile iletişim kurmasını ve bir sürü üçüncü parti ekipmanla iletişim kurmasını sağlar. Aynı zamanda binlerce baş ağrısının da kaynağıdır ve bunların neredeyse tamamı donanımsal değil, ayarlarla ilgilidir.

Bunun nedenleri, en yaygın olanlardan başlayarak.

İlk olarak, RSLinx'te yanlış DF1 sürücü ayarları var. Sürücünün 1400'ün beklediğiyle eşleşmesi gerekiyor: baud hızı, eşlik, düğüm adresi. 1400 varsayılan olarak 19200 baud hızında tam çift yönlü DF1 kullanır. Eğer birisi işlemcideki baud hızını değiştirip RSLinx'i değiştirmediyse, sadece sessizlik elde edersiniz.

İkinci olarak, yanlış kablo veya hasarlı bir kablo. DF1, 9 pinli konektörde null-modem kablolama kullanır. Başka bir şey için sorunsuz çalışan düz bir kablo burada çalışmaz.

Üçüncüsü, birisi kanal yapılandırmasını farklı bir protokole değiştirdi. 1400, Kanal 0'da DF1, Modbus RTU veya ASCII çalıştırabilir. Eğer önceki kişi Modbus modunda bıraktıysa ve siz onun üzerinden programlama yapmaya çalışıyorsanız, RSLinx ile iletişim kuramaz.

Dördüncüsü, diğer uçtaki cihazın farklı bir baud hızı veya eşlik değeri var. Her iki uç da her parametrede aynı fikirde olmalı. Tek bir bit bile yanlışsa, ses gelmez.

Çözüm. Donanımı kontrol etmeden önce ayarları kontrol edin. Kural budur. RSLinx'te sürücüyü RS-232 DF1 olarak ayarlayın, doğru COM portunu seçin, baud hızını ve pariteyi işlemciyle eşleşecek şekilde ayarlayın. İşlemci ayarlarını bilmiyorsanız otomatik yapılandırmayı kullanın. Ardından kabloyu kontrol edin. Sonra diğer cihazın ayarlarını kontrol edin. On vakadan dokuzunda sorun bu üçünden birindedir ve düzeltmenin hiçbir maliyeti yoktur.

Passthrough ayrı bir konudur. Eğer 0 numaralı kanala bağlı bir PanelView'ınız varsa ve PLC'ye onun üzerinden ulaşmak istiyorsanız, her iki cihazda da passthrough etkinleştirilmeli ve DF1 düğüm adresleri doğru olmalıdır. Passthrough çalışmayı durdurduğunda, bunun nedeni neredeyse her zaman birinin düğüm adresini değiştirmesi veya indirme sırasında passthrough'un devre dışı bırakılmasıdır. Tekrar etkinleştirin, adresleri ayarlayın ve sorun çözülecektir.

Ethernet portu olan Kanal 1 genellikle daha güvenilirdir ve çoğu modern 1400 kurulumu, programlama ve HMI için PLC ile Ethernet üzerinden iletişim kurar. Seçme şansınız varsa, Ethernet kullanın. Ethernet size sorun çıkarıyorsa, temel şeyleri kontrol edin: statik IP adresi, alt ağ maskesi ve adresin tesis ağındaki başka bir şeyle çakışıp çakışmadığı.

LCD Ekran Sorunları

1400 modelinin ön tarafındaki LCD ekran, çalışmayı durdurana kadar kullanışlıdır; ancak çalışmayı durdurduğunda sorun haline gelir, çünkü alarm mesajları o ekranda görüntülenir.

Bunun sebebi ne? Soluk bir ekran için genellikle kontrasttır. 1400 modelinde ön panel menüsünden kontrastı ayarlayabilirsiniz. Aşırı ısınan bir panelde veya eski bir ünitede kontrast kayması olur. Ekranı tamamen çöpe atmadan önce ayarlayın. Ben üç düğmeye basarak birden fazla kez cansız görünen bir ekranı "düzelttim".

Ölü pikseller ve eksik satırlar, LCD modülünde meydana gelen fiziksel hasarlardır. Menüde bu sorunu çözecek bir ayar yok. Arka ışık arızası da aynı şekilde: ekran kararıyor ancak PLC sorunsuz çalışıyor. Körleme çalıştırabilirsiniz, ancak bu üretim makinesinde kötü bir fikirdir çünkü alarm mesajları tam olarak göremediğiniz şeylerdir.

Çözüm. Her zaman önce kontrastı ayarlayın. Ölü pikselleri olan bir ekran sahada tamir edilemez. LCD modülü ön tertibatın bir parçasıdır ve çok fazla zorluk çekmeden tezgahta değiştiremezsiniz. Ekran çalışmıyorsa ve makinenin operatör arayüzüne ihtiyacı varsa, bu üniteyi değiştirmeniz için güçlü bir nedendir. 1766 serisi bir ünite ve bir saatlik çalışma sizi tekrar çalışır duruma getirir.

Patlayan Çıkışlar

Çıkışlar bozulur. Bu fiziktir. 1400 serisi çoğu modelde röle çıkışlarıyla, bazılarında ise transistör çıkışlarıyla birlikte gelir. Her ikisi de tahmin edilebilir nedenlerle arızalanır.

Sebepleri, sıralanmış haliyle.

Kısa devre yapmış veya aşırı yüklenmiş bir yük, en büyük sorundur. Çıkış gücü kağıt üzerinde doğru boyutlandırılmıştı, ancak yük nominal değerden daha fazla akım çekti ve röle kontakları kaynaklandı veya transistörden duman çıktı.

İkinci sorun ise endüktif geri tepmedir. Bir röle kontağının, yük üzerinde geri besleme diyotu veya aşırı gerilim koruyucu olmadan bir solenoidi veya kontaktörü anahtarlaması durumunda, geri elektromotor kuvveti kontakları aşındırır. Bu, yıllar içinde "modifiye edilmiş" makinelerde en sık gördüğüm sorundur.

Yüksek çevrim sayısı üçüncü sırada yer alıyor. Röle çıkışlarının mekanik bir ömrü vardır. Bir vanayı birkaç saniyede bir çalıştıran röle çıkışı aşınır. Bu bir kusur değil, aşınmadır.

Kablolama hataları dördüncü sırada yer alıyor. Birisi 24V'luk bir transistör çıkışına 120V'luk bir yük bağlamış veya bir onarım sırasında bir terminali kısa devre yapmış olabilir. Anında ölüm ve genellikle beraberinde kötü bir koku da gelir.

Çözüm. Suçu ona atmadan önce çıkışın gerçekten arızalı olup olmadığını doğrulayın. Programda çıkışı zorla açın ve terminaldeki voltajı bir ölçüm cihazıyla kontrol edin. Bit açıksa ve terminalde voltaj yoksa, çıkış arızalıdır. Ardından yükü kontrol edin, çünkü kaynaklanmış bir kontaktör bobini de yedek çıkışı bozacaktır. Önce yükü onarın.

İşte kimsenin duymak istemediği kısım. 1400 modelinde, gömülü çıkışlar ana karta lehimlenmiştir. Değiştirilecek bir çıkış kartı yoktur. Eğer bir bas çıkışı arızalanırsa ve yeniden kablolama yapabileceğiniz yedek bir kanalınız yoksa, cihaz kullanılamaz hale gelir. Bu yüzden insanlara her zaman depoda yedek bir 1400 bulundurmalarını söylüyorum.

Önlem almak, değiştirmekten daha iyidir. Ağır yükleri harici bir kontaktör veya ara röle üzerinden geçirin, böylece PLC çıkışı yalnızca bobini sürsün. DC yüklerde geri besleme diyotları, AC yüklerde ise RC snubber veya MOV'lar ekleyin. Bu tek alışkanlık, çıkışların ömrünü iki katına çıkarır.

Modbus RTU Kurulum Sorunları

1400 modeli, hem ana hem de yardımcı modda, Kanal 0 üzerinden Modbus RTU protokolünü destekler. Bu ünitelerin hala piyasada olmasının en büyük nedenlerinden biri de budur; çünkü Modbus protokolünü kullanan VFD'ler, güç ölçerler ve üçüncü taraf panellerle iletişim kurarlar. Ayrıca sürekli telefon görüşmeleri için de bir kaynak oluştururlar.

Bunun sebebi nedir? Her zamanki şüpheliler. Bir uçta yanlış baud hızı veya eşlik ayarı. Yanlış düğüm adresi. Yanlış kayıt eşleştirmesi, yani isteğin, düşündüğünüz veri dosyasıyla eşleşmeyen bir Modbus adresine işaret etmesi. Ve kablolama, özellikle iki telli ve dört telli RS-485 arasındaki fark, ayrıca uzun bir hatta eksik sonlandırma dirençleri.

Çözüm. Uçtan uca gidin. Önce düğüm adresi: her iki uç da aynı olmalı. Sonra baud hızı ve eşlik: her iki uçta da aynı ve 8 veri biti, istisna yok. Modbus RTU her zaman 8 bittir. Sonra kablolama: A ve B'yi kontrol edin, shield'ı kontrol edin, sonlandırmayı kontrol edin. Sonra register haritası: okuduğunuz Modbus adresi, 1400'deki veri dosyasıyla eşleşmelidir. Gerçek hata ayıklamanın çoğu burada gerçekleşir ve bu bir kağıt egzersizidir, donanım egzersizi değil. Kablolama ve ayarlar doğru olduğunda, MSG komutundaki hata kodları genellikle size tam olarak neyin yanlış olduğunu söyleyecektir.

Hatalı İndirme Sonrasında Firmware Bozulması

Bu durum insanları korkutuyor, oysa normalde korkutmamalı. Kesintiye uğrayan bir indirme, bir aygıt yazılımı güncellemesi sırasında yaşanan güç kesintisi, aktarım sırasında kapanan bir dizüstü bilgisayar... 1400 modelinde program veya aygıt yazılımı bozuluyor ve çalışmıyor.

Bunun sebebi ne? Kesintiye uğramış bir indirme, yazılım güncellemesi sırasında güç kaybı veya hatalı bir yazılım dosyası. Ayrıca tam da yanlış anda pilin bitmesi de sebep olabilir. Bunu daha önce gördüm: indirme başlıyor, pil bitiyor, yazılım güncellemesi kesintiye uğruyor ve cihaz yarı ölü hale geliyor.

Çözüm. Önce ucuz yöntemleri deneyin. Gücü kapatıp açın. Anahtarı PROG konumuna getirin, cihazı çalıştırın ve bağlanmayı deneyin. Eğer RSLinx cihazı görüyorsa, programı tamamen yeniden indirin ve gücü kapatıp açın. Çoğu zaman sorun bu kadardır. Eğer cihaz hiç iletişim kurmuyorsa, yazılım kurtarma işlemi yapmanız gerekir ve bu da bir tamir atölyesi işidir. Sadece güç kapatıp açma ve yeniden indirme işlemiyle neredeyse tamamen bozulmuş gibi görünen cihazların geri döndüğünü gördüm.

Eğer flash bellek gerçekten bozulmuşsa, cihaz saha açısından kullanılamaz hale gelmiştir. Çöpe atmayın. Anakart seviyesinde onarım yapan bir tamirciye gönderin. Ancak üretim hattını bekletmeyin. Yedek bir tane takın, bozuk olanı gönderin ve devam edin.

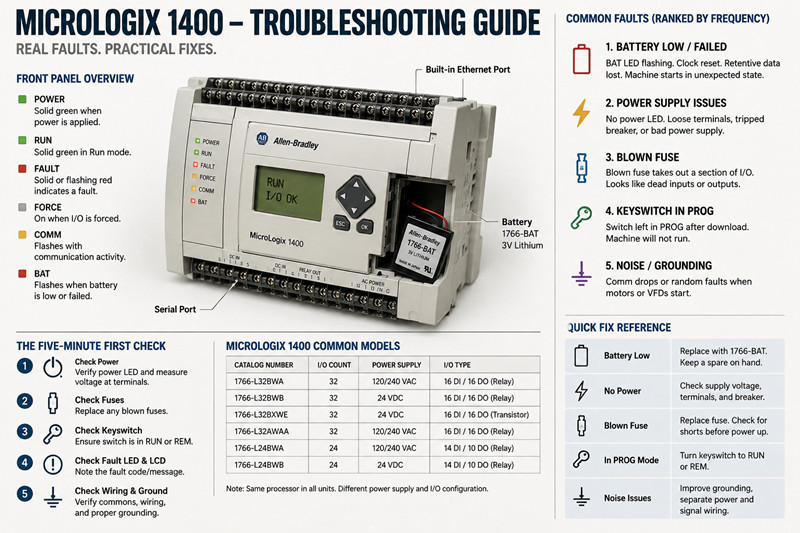

Arıza Hızlı Referans Tablosu

İşte yirmi yıl önce birinin bana vermesini dilediğim tablo: Arıza, muhtemel neden, çözüm ve ihtiyacınız olacak yedek parça.

Arıza | Muhtemel Sebep | Çözüm | Yedek Parça

BAT LED'i yanıp sönüyor, LCD'de "BATT" alarmı | Pil zayıf veya bitmiş. 1766-BAT, 2 ila 5 yıl ömür | Güç açıkken pili değiştirin, alarmın söndüğünü doğrulayın | 1766-BAT

Güç kaybı sonrası saklanacak veriler sıfırlandı veya program boşaldı | Pil bitti, yedekleme yok | Programı yedeklemeden yeniden yükleyin, saati ayarlayın, saklanacak verileri yeniden girin | 1766-BAT artı kaydedilmiş program dosyası

RSLinx, 0. kanalda işlemci bulamıyor | Yanlış DF1 ayarları, arızalı kablo, yanlış protokol | DF1 sürücüsünü, baud hızını, pariteyi, kabloyu, kanal yapılandırmasını kontrol edin | 1761-CBL-PM02 programlama kablosu

PanelView geçişi çalışmıyor | Geçiş devre dışı, yanlış düğüm adresleri | Her iki cihazda da geçişi yeniden etkinleştirin, DF1 düğüm adreslerini ayarlayın | Yok

LCD ekran soluk görünüyor | Kontrast ayarı bozuk | Kontrastı ön panel menüsünden ayarlayın | Hiçbiri

LCD'de ölü pikseller veya boş ekran, PLC çalışıyor | LCD modülü arızası, sahada tamir edilemez | Üniteyi değiştirin | 1766-L32BWA veya model numaranız

Çıkış biti açık, terminalde voltaj yok | Röle veya transistör çıkışı arızalı | Yedek bir çıkışa yeniden bağlayın veya üniteyi değiştirin. Önce yükü onarın | 1766 ünitesi, geri besleme diyotu veya MOV

Modbus MSG hataları | Yanlış düğüm adresi, baud hızı, eşlik, kablolama, kayıt haritası | Her iki ucu, kablolamayı, sonlandırmayı, kayıt haritasını kontrol edin | Yok

Arıza LED'i yanıyor, indirme işleminden sonra çalışmayacak | İndirme kesintiye uğradı, bellenim bozuk | Güç döngüsü yapın, yeniden indirin. Gerekirse bellenim kurtarma | Yok

Cihazı tamir etmek yerine ne zaman değiştirmelisiniz?

1400 modelinde bazı şeyler sahada tamir edilebilir. Pil, ayarlar, kablolama, program gibi. Ama bazı şeyler tamir edilemez. Aradaki farkı öğrenin ve vardiya zamanınızı boşa harcamayı bırakın.

LCD ekran çalışmadığında ve operatör arayüzüne ihtiyacınız olduğunda veya bir ana çıkış arızalandığında ve yeniden kablolama için yedek bir kanalınız olmadığında cihazı değiştirin. Pil alarmı yeni bir pille bile sönmüyorsa, bu bir kart arızasına işaret eder. Aynı şey, kurtarılamayacak kadar bozulmuş yazılım için de geçerlidir. Ayrıca, cihaz yıllarca ısıya, toza ve kötü kullanıma maruz kaldığında da değiştirin, çünkü eski cihazlar zincirleme arızalar gösterir. Pili tamir edersiniz ve ertesi hafta bir çıkış arızalanır. Bu, cihazın size artık işlevini yitirdiğini söylediği anlamına gelir.

Ayarlarla ilgili bir sorun olduğunda düzeltin, aldığım çağrıların %70'i bu tür sorunlardan kaynaklanıyor. Pil sorunu da çözülebilir, otuz saniye ve yirmi dolar. Kablolama, bağlantı, hepsi çözüm. Yeniden indirebileceğiniz bir program sorunu da çözülebilir.

Benim uyguladığım kural şu: Eğer tamir masrafı yedek parçanın maliyetinden daha fazlaysa veya makine tamir için bekleyemiyorsa, parçayı değiştirin ve eski parçayı tezgah üzerinde hata ayıklama işlemini gerçekleştirin. Üretim süresi, şimdiye kadar üretilmiş herhangi bir PLC'den daha değerlidir.

2026 Satın Alma Gerçekliği

Herkesin merak ettiği kısım. 2026'da hala MicroLogix 1400 satın alabilir misiniz? Resmi cevap evet. Rockwell, 2026 itibariyle 1766 serisini yaşam döngüsü durumunda Aktif veya Aktif Olgun olarak listeliyor. Bu resmi açıklama. Resmi durum değişebileceğinden, Rockwell'in ürün yaşam döngüsü sayfasından kendiniz kontrol etmelisiniz.

İşte resmi olmayan bilgi. MicroLogix ailesinin geri kalanı zaten piyasadan kalktı. 1000 (1761), 1200 (1762), 1500 (1764) ve 1100 (1763) modellerinin üretimi durduruldu. 2022 itibariyle, yeni olarak satın alabileceğiniz tek MicroLogix modeli 1400'dü. Dağıtım kanalları yıllardır bileşen tedarikinde sorunlar yaşandığını bildiriyor. İlk etkilenen 1100 oldu. Kanalda konuşulanlara göre, 1400 modeli de iki ila üç yıl içinde aynı durumda olabilir. Bu bir söylenti, resmi değil, ancak bu işte yeterince uzun süredir bulunduğum için, bileşen kıtlığı hakkındaki kanal söylentilerinin resmi duyurulara dönüşme eğiliminde olduğunu biliyorum.

Stoklar azaldıkça fiyatlar zaten yükselmeye başladı. Piyasada bulunan üniteler, platformun sona ereceğini bilen kişiler tarafından satın alınıyor. 1400 serisi ünitelerle dolu bir tesisiniz varsa, akıllıca olan, yedek parçaları hala mevcutken ve normal bir parça fiyatıyla satılırken şimdi satın almaktır. Gelecek yıl değil. Şimdi. 1100 serisi için bekleyenler bu dersi pahalı bir şekilde öğrendiler.

Nereden satın alıyorsunuz? Hâlâ stokta bulunan distribütörler ve otomasyon yedek parçaları konusunda uzmanlaşmış firmalar var. tztechio, MicroLogix 1400 üniteleri ve 1766-BAT pillerini yedek parça olarak, ayrıca çeşitli PLC yedek parçaları da satıyor. Bu parçaların ne işe yaradığını bilen bir yerden satın almayı, açık artırma sitelerinde risk almaktan daha çok tercih ederim, çünkü on yıldır depoda bekleyen "yeni" bir PLC'nin kendi sorunları vardır, bunların başında da zaten bitmiş bir pil gelir.

Eski stok ürünlerle ilgili bir uyarı. Yeni bir eski stok ürün satın alırsanız, takmadan önce pili değiştirmeyi planlayın. Yıllarca bekletilmiş bir pil zaten yarı ölüdür. Ayrıca nemli bir depoda saklanan bir 1400 modelinde korozyon sorunları olabilir. Aldığınız her ürünü test edin. Çalıştırın, bir program yükleyin, bir gün boyunca çalıştırın ve ancak ondan sonra makineye güvenle takın. Bu test size bir öğleden sonranızı kaybettirir ve bir arızayı önler.

Yerine Geçen Yollar: 1400'den Sonra Ne Geliyor?

Karşı tarafta ne olduğunu bilin, çünkü 1400 numaralı yoldan ayrılmanız gereken gün gelecek. İki ana yol var ve ikisi de doğrudan geçiş yapılabilecek yollar değil. Bunu size açıkça söyleyeceğim.

Micro800 ailesi bir seçenektir. Micro820 (2080-LC20-20QBB) ve Micro850 (2080-LC50-24QWB), Rockwell'in mevcut küçük kontrolcüleridir. Bunları ücretsiz olan Connected Components Workbench ile programlıyorsunuz. Bu iyi haber. Kötü haber ise CCW'nin RSLogix 500'den tamamen farklı bir ortam olmasıdır. Merdiven mantığı doğrudan aktarılamaz. Komut seti farklıdır, veri işleme şekli farklıdır ve etiket geçişi manueldir. Micro800'ler iyi küçük kontrolcülerdir ve fiyatı uygundur, ancak geçişin hızlı olduğunu söyleyenlere inanmayın.

CompactLogix diğer bir seçenektir. Makinenizin daha fazla güce ihtiyacı varsa, CompactLogix 1769-L16ER-BB1B modern bir üst seviyedir. Modern bir ortam olan Studio 5000'i çalıştırır ve çok daha yetenekli bir kontrol cihazıdır. Ancak aynı zamanda daha büyük bir sıçrama gerektirir. Farklı yazılım, farklı lisans maliyeti, etiketler ve görevler hakkında farklı bir düşünme biçimi. Merdiven mantığı, talimatlar bire bir eşleşmediği için satır satır tam bir inceleme gerektirir.

Her iki durumda da, 1400'den vazgeçmek bir proje, bir öğleden sonra yapılacak bir iş değil. 1400'ün hala bu kadar çok sayıda bulunmasının nedeni de tam olarak bu. Tesisler canları sıkıldığı için platform değiştirmezler. Mecbur kaldıklarında değiştirirler. Ve mecbur kalana kadar 1400 çalışmaya devam eder ve yedek parçaları satın almaya değer olmaya devam eder.

Tavsiyem: 1400'leri mümkün olduğunca uzun süre çalışır durumda tutun, yedeklerinizi şimdiden alın ve platform sizi zorlamadan önce, bir makine üzerinde geçiş görüşmelerine erken başlayın. Ayrıca RSLogix 500 yedeklerinizi güvende tutun. Bu yazılım ve program dosyaları şu anda donanımdan daha değerli.

SSS

S: MicroLogix 1400 pil bittiğinde programını kaybeder mi?

A: Program flaş bellekte saklandığı için genellikle çalışmaya devam eder. Kaybettiğiniz şey ise kalıcı verilerdir: zamanlayıcı ve sayaç değerleri, tarif kayıtları ve gerçek zamanlı saat. Ancak pil arızaları ve kesintiye uğramış indirmelerden sonra programların boşaldığını da gördüm. Pil bitmeden önce, sonrasında değil, programı bir bilgisayara yedekleyin.

S: 1766-BAT pilinin ömrü ne kadar?

A: Ortama bağlı olarak iki ila beş yıl. Sıcak paneller daha hızlı bozar. Belirli bir program dahilinde, güç açıkken değiştirin ve panelde yedek bir tane bulundurun. Bu otuz saniyelik bir iş.

S: 2026 yılında hala yeni bir MicroLogix 1400 satın alabilir miyim?

A: Resmi olarak evet. Rockwell, 2026 yılı itibarıyla 1766 serisini hala Aktif veya Aktif Olgun olarak listeliyor. Bu durum değişebileceğinden, yaşam döngüsü sayfalarını kendiniz kontrol edin. Ancak kanalda tedarik sorunları ve fiyatların yükselmesi bildiriliyor. Yedek parçaya ihtiyacınız varsa, şimdi alın.

S: MicroLogix 1400'ün yerine ne kullanılabilir?

A: Ücretsiz Connected Components Workbench yazılımıyla birlikte Micro800 ailesi (Micro820, Micro850) veya daha fazla güç için Studio 5000 ile birlikte CompactLogix 1769-L16ER-BB1B. İkisi de doğrudan değiştirme seçeneği sunmuyor. Merdiven mantığı kodunuz yeniden yazılıyor ve elle inceleniyor.

S: MicroLogix 1400'ü ücretsiz olarak programlayabilir miyim?

A: Evet. RSLogix 500'ün lite sürümü MicroLogix serisini destekliyor ve ücretsiz. Ayrıca, çalışan bir bilgisayarda hayat kurtarıcı olan çevrimiçi düzenlemeler de yapabilirsiniz.

S: Dizüstü bilgisayarım neden seri port üzerinden 1400 ile iletişim kuramıyor?

A: Öncelikle RSLinx'teki DF1 sürücü ayarlarını, ardından kabloyu ve son olarak kanal yapılandırmasını kontrol edin. Yanlış baud hızı, yanlış parite veya null-modem yerine düz bağlantı kablosu kullanmak, sesin kesilmesine neden olur. Her zaman donanımdan önce ayarları kontrol edin.

S: 1400, Modbus ile iletişim kurabilir mi?

A: Evet. Kanal 0'da Modbus RTU master ve slave modlarını destekler. Her iki uçta da düğüm adresini, baud hızını, eşlik denetimini ve kayıt eşleştirmesini kontrol edin. Modbus RTU her zaman 8 veri bitidir, istisna yoktur.

Son Söz

MicroLogix 1400 eski ve gençleşmiyor. Ama hala çalışıyor, hala destekleniyor, hala mevcut ve dünyanın dört bir yanındaki üretim hatlarında kullanılıyor. Arızalarının çoğu tahmin edilebilir ve çoğu da ucuza tamir edilebilir. Pil, ayarlar, kablolama, yedeklemeler. Bunlar, bir yıl içinde servis çağrılarında gördüğüm sorunların çoğunu kapsıyor.

Değiştiremeyeceğiniz tek şey zamandır. Platformun ömrü sınırlı ve yedek parçaları makul fiyatlarla satın almak için zaman daralıyor. Bu yüzden sıkıcı şeyleri yapın: yedeklemeler alın, panelde bir 1766-BAT bulundurun, depoda yedek bir ünite bulundurun ve yaşam döngüsü sayfasını takip edin. Gün geldiğinde hazır olacaksınız ve makine sorunsuz çalışacaktır.

Bütün iş bu ve her zaman olduğu gibi aynı iş. Hattın çalışmasını sağlamak.
