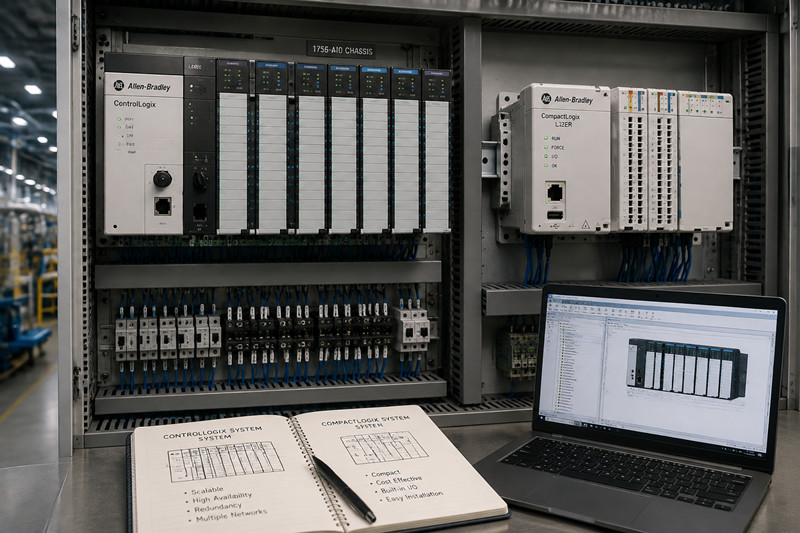

ControlLogix mi, CompactLogix mi: Tesisinizin Gerçekten Hangisine İhtiyacı Var?
Dürüst olalım: sahada gördüğüm ControlLogix raflarının çoğunun ControlLogix olması gerekmiyor. 1756-L73 Otuz giriş/çıkış noktasına sahip bir makineyi çalıştırmak, 6.000 dolarlık bir işlemcinin 1.200 dolarlık bir işi yapması demektir. Bu yıl bu tarz kabinleri üç kez açtım. Panel, gerekenden iki kat daha büyük, yedek parçalar üç kat daha pahalı ve elektrikçinin işlemciye ulaşmak için bir basamak taburesine ihtiyacı var.
Kimse gereğinden fazla özellik belirlediğini kabul etmek istemiyor. Entegratör, teknik şartnameye "gelecekteki genişleme için" diye yazdı ama gelecek hiç gelmedi. Bu arada, yan kabindeki CompactLogix ünitesi aynı makineyi çalıştırıyor, yedek parça maliyeti çok daha düşük ve dört yıldır arıza yapmadı.
Ama bunu "küçük PLC'ler iyi, büyük PLC'ler kötü" diye bir eleştiri olarak algılamayın. Ayrıca şunu da gördüm: 1769-L36ERM Üç hareket eksenini ve bir VFD ağını tek bir arka panelden koordine etmek, sınırlarının çok ötesine gerilmiş bir tuğla gibidir. Bu arıza modu, farklı bir para birimiyle de olsa, aynı maliyete sahiptir.
İşte çoğu insanın gözden kaçırdığı nokta. İki aile de aynı programlama ortamını, aynı komut setini, aynı Studio 5000 yazılımını paylaşıyor ve aynı donanımı kullanmıyorlar. Birbirlerinin "büyük versiyonu, küçük versiyonu" değiller; aynı dili konuşan iki mimaridirler ve onları birbirinin yerine kullanılabilir olarak ele almak, altın kaplama bir kabin veya kapasitesinin çok üzerinde bir tuğla ile sonuçlanmanıza neden olur. Şunu açıkça belirtelim: Aşağıda her platformun ne için tasarlandığı, on yıl boyunca sahip olmanın maliyeti ve bakım ekibinizin önünde sizi utandırmayacak olanı nasıl seçeceğiniz anlatılıyor. Bu sektörde yirmi yıldan fazla zaman geçirdim ve satış broşürüne ihtiyaç duymadan bildiğim her şeyi burada paylaşıyorum.

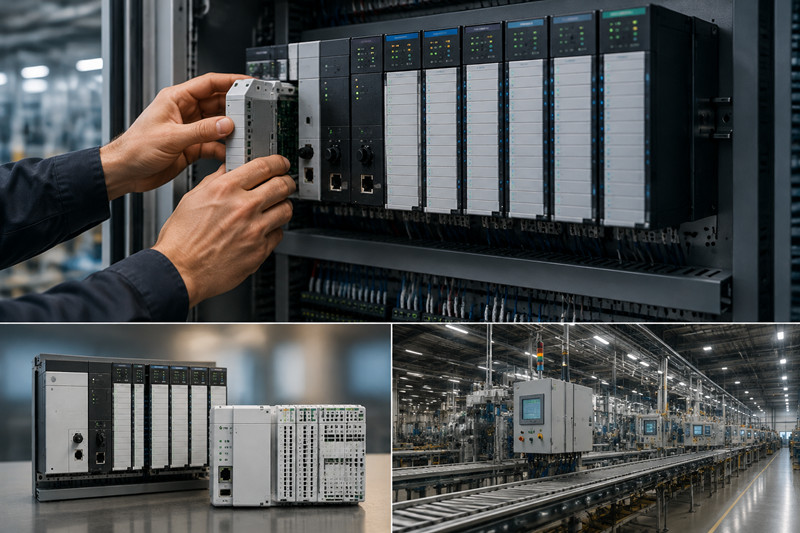

ControlLogix, modüler, şasi tabanlı bir sistemdir. Şasi adı verilen bir raf satın alırsınız ve kartları içine yerleştirirsiniz. İşlemci bir karttır, güç kaynağı yan tarafa vidalanır ve her G/Ç, iletişim ve hareket kartı arka panele takılır. Şasi beş standart boyutta gelir: dört yuvalı 1756-A4, yedi yuvalı 1756-A7, on yuvalı 1756-A10, on üç yuvalı 1756-A13 ve on yedi yuvalı 1756-A17.
CompactLogix, tek parça halinde üretilmiş bir cihazdır. İşlemci, güç kaynağı ve giriş/çıkış birimlerinin bir kısmı tek bir kalıplanmış gövde içinde bulunur. Arka panele vidalanır ve genişletme modülleri kısa bir seri veri yoluyla yan tarafa takılır. Arka panel yok, kart yuvası yok, değiştirilebilir iletişim kartları yok. Ne görüyorsanız onu alırsınız, satın alma sırasında karar verilir.
Bu tek mimari farklılık, boyutlandırma, onarım, genişletme ve yedek parça stoklama yöntemlerinizi belirler. Allen-Bradley parçaları hiçbir şekilde birbirine uyumlu değildir: 1756-IB16 Giriş kartı CompactLogix sistemine uymaz ve 1769-IQ16 ControlLogix rafına sığmaz. İkisini de kullanıyorsanız, iki ayrı yedek parça kutusu bulundurmanız gerekir ve bu da gerçek, sürekli bir maliyettir.
ControlLogix'in var olma sebebi tek: Sistem çok büyük, çok hızlı veya çok kritik olduğunda daha küçük bir çözümün uygun olmadığı durumlarda tercih edilecek çözüm olmasıdır.
Her modül arka panele bağlı olduğundan, ControlLogix, CompactLogix'in ulaşamayacağı bir ölçeklenebilirlik sunar. Daha fazla G/Ç'ye mi ihtiyacınız var? Başka bir şasi ekleyin ve onu bağlayın. 1756-EN2T veya 1756-EN2TR EtherNet/IP modülü ve işlemciler, uzak rafları yerelmiş gibi ele alır. 1756-EN2TR, ikinci bir RJ45 portu ve CIP Senkronizasyonu ekler. Eski tesisler hala 1756-CNB ile ControlNet ve 1756-DNB ile DeviceNet kullanmaktadır, bu nedenle tek bir raf, bir tesisin eski ağlarını bir arada tutabilir. Tek bir cihaz bunu yapamaz.
Daha fazla belleğe mi ihtiyacınız var? 1756-L82E, 5 MB kullanıcı belleği ve 1756-L85E 20 MB kapasiteye sahip; bu da tek bir kontrol ünitesinde toplu işlem reçete tablosu, alarm veritabanı ve geçmiş kayıt tamponu için yeterli. Yedekliliğe mi ihtiyacınız var? Bu, yazılım hilesi değil, donanımsal bir özellik ve aşağıdaki başlıkta da belirtildiği gibi.
Giriş/çıkış modülleri endüstriyel zorlu koşullar için üretilmiştir. 1756-IB16 size izolasyon ve nokta bazlı teşhis özelliklerine sahip on altı adet 24 VDC giriş sunarken, 1756-OB16 da çıkışlarda aynı işlevi görür. Bir saha cihazı arızalanmaya başladığında, teşhis sistemi makine arıza vermeden önce hangi kanalın arızalandığını size bildirir. CompactLogix'te ise makine durduğunda bunu öğrenirsiniz.
Güç şuradan gelir: 1756-PA72120/240 VAC güç kaynağı, 6 amper arka panel akımı için derecelendirilmiş veya 1756-PB7224 VDC'lik ikizi, her bir kartın toplam akım çekimine göre boyutlandırılmıştır. Bunu yanlış yaparsanız, genellikle toplu çalıştırma sırasında sabah 3'te en kötü anda voltaj düşüşleri yaşarsınız.
Kimse bunu kabul etmek istemez ama yedeklilik, tesislerin ControlLogix satın almasının en büyük nedenidir. Şasi başına bir adet olan 1756-RM2 yedeklilik modülü, iki işlemciyi eşleştirerek birincil işlemci arızalandığında, beklemedeki işlemcinin program ve verilerin sorunsuz bir şekilde aktarılmasını sağlar. Bu, PLC'ye entegre edilmiş yüksek kullanılabilirlik, DCS tarzı bir düşünce biçimidir ve CompactLogix'te bunun benzeri yoktur. Yedekli bir CompactLogix yoktur ve olmayacaktır. Uygulamanız işlemci değişimine tahammül edemiyorsa, ControlLogix satın almalısınız, nokta.
Yedeklilik bedava değil. Her şeyden iki tane alıyorsunuz, ayrıca senkronizasyon kabloları, yapılandırma süresi ve yıllık arıza testi de cabası. Hiçbir zaman arıza testi yapılmamış bir sistem, iki tane bozuk işlemciye sahip olmanın pahalı bir yoludur.
Allen-Bradley hareket sistemlerinin merkezi ControlLogix'tedir. 1756-M02AE, 1756-M03SE1756-M08SEE SERCOS modülleri ve EtherNet/IP üzerinden hareket özelliğiyle çalışan yeni nesil modüller, CompactLogix L36ERM'nin kaldıramayacağı çok eksenli koordineli uygulamaları çalıştırır.
Bir de proses dünyası var. PlantPAx ile ControlLogix, Allen-Bradley'nin DCS'ye verdiği cevaptır ve gerçekten de geçerli bir cevaptır. 1756-IF8 Ve 1756-IF16 Analog girişler, 1756-OF8 ve 1756-OF4 çıkışları, otomatik ayarlı PID kontrolü, alarm yönetimi, parti sıralaması gibi özelliklerin tümü, ayrık mantık devrelerinizle aynı şasi içinde çalışır.
Şimdi satış temsilcilerinin atladığı kısma gelelim. ControlLogix pahalıdır. Mevcut bir 1756-L82E Fiyatları 6.000 ila 9.000 dolar arasında değişiyor ve 1756-L85E Bunun kuzeyinde yer alıyor. Bir şasi ekleyin, bir 1756-PA72bir çift 1756-EN2TR Modüller, giriş/çıkışlar ve mütevazı on yuvalı bir raf, tek bir saha kablosu çekilmeden önce 25.000 ila 40.000 dolarlık bir kabin anlamına gelir. Yedek bir işlemci ise, bir şey bozulana kadar hiçbir işe yaramayan 7.000 ila 10.000 dolarlık bir envanter daha demektir.
Yer kaplaması da gerçek bir sorun. İşlemci, iki iletişim kartı ve dokuz giriş/çıkış kartı içeren 1756-A13 kasası, havalandırmaya, daha derin bir kasaya ve bir güç kaynağına ihtiyaç duyar; bir güç adaptörü ise bunu gerektirmez. Bazı fabrikaların bunu CompactLogix boyutunda bir panele yerleştirdiğini ve her yaz neden sıcaklık alarmının çaldığını merak ettiğini gördüm.
Ve son bir şey daha: L6x nesli tamamlandı. 1756-L61, 1756-L63ve kardeşleri 2024 ve 2025'te son alım dönemlerine girdiler ve bu dönemler kapandı. Yeni L6x işlemciler mevcut değil; bugünkü stok, Allen-Bradley'nin desteğini kestiği bir platformun ikincil piyasasıdır. 1756-L7x ve 1756-L8x aileleri güncel kalmaya devam ediyor, ancak bir L63'ü üretimde tuttuğunuz her yıl, bulunması giderek zorlaşan bir parçaya bel bağlıyorsunuz. L6x sistemleri için PLC yedek parçaları tükeniyor ve kullanılmış bir 1756-L63'ün fiyatının on sekiz ayda neredeyse iki katına çıktığını gördüm. Piyasa sizin için planlamadan önce geçişi planlayın.
Şimdi bu, gezegenimizdeki makinelerin çoğunu çalıştıran platform.
1769 serisi yirmi yılı aşkın süredir piyasada ve hala en çok kullanılan işlemcilerden biri. İşlemciler şu modelden itibaren çalışıyor: 1769-L16ERTek bir makine için mükemmel olan 512 KB belleğe sahip minik bir tuğla, 1769-L18ER, o 1769-L24ER-QBFC1B Dahili 24 VDC giriş/çıkış, iki analog giriş, iki analog çıkış ve bir sayıcı ile, 1769-L30ER, o 1769-L33ERve 1769-L36ERMİki entegre hareket ekseni ekleyen L33ER, şu anda Amerika ve Orta Doğu'daki fabrikalarda muhtemelen en yaygın kullanılan PLC'dir: 2 MB'lık, dahili EtherNet/IP'li bir kontrol cihazı; ControlLogix maliyetinin çok daha düşük bir kısmına, orta büyüklükteki bir makine için yeterli. Daha fazla kapasite mi istiyorsunuz? 1769-L37ERM ve 1769-L38ERM modelleri mevcut, ancak yine de aynı seri veri yolu ve iki eksenli hareket sınırına bağlısınız.
Giriş/çıkış (I/O) bağlantıları, 1769 veri yolundaki tuğla şeklindeki modülün yan tarafına monte edilmiştir. 1769-IQ16, on altı adet 24 VDC giriş, 1769-OW16 on altı röle çıkışı, 1769-IF4 dört analog giriş sağlarken, ailenin geri kalanı AC girişleri ve termokupl modüllerini kapsar. Güç, modülün sol ucuna cıvatalanmış 120/240 VAC'de 4 amper değerindeki 1769-PA4 veya 2 amper değerindeki 1769-PA2'den sağlanır. Her şey DIN rayına veya panele monte edilir. Raf yok, kart yuvası yok, arka panel akım hesaplaması yok. İletişimde, "ER" işlemcileri EtherNet/IP'yi doğal olarak destekler ve 1769-SDN tarayıcı, eski saha cihazları için bir DeviceNet ana cihazı ekler. Bir ControlLogix rafının barındırabileceği ağ çeşitliliğine sahip olmasa da, bir makine hücresi için yeterlidir.
Daha yeni 5069 CompactLogix, modern iç donanımla aynı fikri temel alıyor. 5069-L306ER, 5069-L330ER, Ve 5069-L340ER Tuğlalar daha fazla belleğe sahip daha hızlı işlemciler çalıştırır ve şu gibi modüller içerir: 5069-IBS16 Ve 5069-OB16 Daha hızlı bir yerel veri yolu üzerinden iletişim kurun. 5069-L340ER gerçekten de yetenekli: 3,2 MB bellek, çift EtherNet/IP portu ve giriş seviyesi ControlLogix ile aradaki farkı kapatacak kadar hız.
Satış toplantısında kimsenin bahsetmediği püf nokta şu: 1769 ve 5069 uyumlu değil. Bir 5069 modülü 1769 genişletme modüllerini kabul etmez ve bir 1769 modülü de 5069 modüllerini kabul etmez. Form faktörü, veri yolu ve montaj şekli değişti. Tedarikçiniz sizi 5069'a "yükseltmeye" teşvik ediyorsa, yükseltme yapmıyorsunuz, kabin içindeki her şeyi değiştiriyorsunuz demektir.
Bu tuğla, adının da belirttiği gibi, bir makinenin ihtiyaç duyduğu her şeyi tek bir kutuda birleştiriyor ve dakikalar içinde monte edilebiliyor. 1769-L24ER-QBFC1B Dahili giriş/çıkışa sahip olduğundan, küçük bir makine için yalnızca bir parça, 24 VDC güç kaynağı ve bir ağ kablosu yeterlidir. Yedek parçalar o kadar ucuzdur ki, fabrikalar komple bir yedek üniteyi stoklarlar: işlemci arızalandığında, bir rafı yeniden kurmak yerine tüm üniteyi on beş dakika içinde değiştirirsiniz.
En önemli faktör, nokta başına maliyettir. Birkaç adet 1769-IQ16 ve 1769-OW16 modülüne sahip bir 1769-L33ER, eşdeğer bir ControlLogix yuva sayısının maliyetinin belki de üçte biri kadardır ve panel alanı da üçte bir oranındadır. Bağımsız makineler, kızaklar, paketleme hatları, malzeme taşıma, pompa istasyonları ve yaklaşık 100 I/O noktasının altındaki her şey için CompactLogix, sadece ucuz değil, doğru mühendislik çözümüdür.
Programlama hikayesi tamamen aynı. Studio 5000'i bilen teknisyenler, yeniden eğitim almadan 1769-L30ER ve 1756-L85E arasında geçiş yapabiliyor; etiketler, rutinler, AOI'ler, tüm araç seti aynı. CompactLogix'in bu kadar yüksek oranda benimsenmesinin en büyük nedeni de bu: onu sürdüren kişiler zaten onu biliyor.
CompactLogix'in katı sınırları vardır ve onu seçmeden önce, sonrasında değil, bu sınırları bilmeniz gerekir. Genişleme veri yolu seri olduğundan, bir cihaza ne kadar çok modül bağlarsanız, G/Ç güncellemesi o kadar yavaşlar. 1769-L33ER'ye sekiz veya dokuz modül ve hızlı bir program yüklediğinizde, ControlLogix rack'in kahvaltıda yiyebileceği tarama süreleri elde edersiniz. Yedeklilik yok, çalışırken değiştirme yok, ControlNet yok, ek bir tarayıcı olmadan DeviceNet yok ve hareket L36ERM'de iki eksenle sınırlı. Makinenizde koordineli hareketlere sahip altı servo eksen varsa, bu cihaz yanlış bir araçtır ve hiçbir akıllı programlama bunu düzeltemez.
Bir de onarım modeli var. Bir "tuğla", tek parça, kapalı bir ünitedir. 1769-L24ER-QBFC1B'deki gömülü G/Ç arızalandığında, tüm tuğla arızalanır; bir raftaki 1756-IB16 arızalandığında, bir kartı çıkarır, yedek kartı takarsınız ve on dakika içinde tekrar çalışır duruma gelirsiniz. Tuğla, onarılabilirliği fiyatla takas eder ve çoğu zaman bu adil bir takastır.
Ve 5069 geçiş tuzağı tekrar vurgulanmayı hak ediyor. Eğer bugün 1769 kullanıyorsanız ve biri size 5069'un "aynı şey ama daha yeni" olduğunu söylüyorsa, cüzdanınızı kontrol edin. Endüstriyel otomasyon pazarı, 1769 I/O'yu yeniden kullanmayı umarak 5069 blokları satın alan ve sonunda her ikisini de satın alan tesislerle dolu. PLC yedek parça stratejisi: bir nesil seçin ve ona göre stok yapın.
Özellik | CompactLogix 1769 / 5069 | ControlLogix 1756
Mimari | Yan tarafa monte edilmiş genleşme veri yolu bulunan tuğla | Paralel arka panelli modüler şasi
İşlemci örnekleri | 1769-L16ER'den L38ERM'ye; 5069-L306ER, L330ER, L340ER | 1756-L61/L63 (kullanım ömrü sonu), L73, L82E, L85E
Kullanıcı belleği | 512 KB ila 3,2 MB | 1756-L85E'de 20 MB'a kadar
G/Ç genişletme | Gömülü G/Ç ve yalnızca yerel genişletme | Yerel raflar ve dağıtılmış uzaktan raflar
Giriş/Çıkış modülü örnekleri | 1769-IQ16, OW16, IF4; 5069-IBS16, OB16 | 1756-IB16, OB16, IF8, OF8
İletişim | EtherNet/IP standardı; 1769-SDN üzerinden DeviceNet; ControlNet yok | Modüller (EN2T/EN2TR, CNB, DNB) üzerinden EtherNet/IP, ControlNet, DeviceNet
Yedeklilik | Yok | Evet, 1756-RM2 işlemci çiftleri
Hareket | 2 adede kadar entegre eksen (L36ERM) | Çok eksenli SERCOS ve EtherNet/IP hareketi
Proses / DCS uygulamaları | Sınırlı | Tam PlantPAx desteği
Alan gereksinimi | Küçük, panel veya DIN rayı | Büyük, raf ve havalandırma gerektirir
Puan başına maliyet | Düşük | Yüksek
Yedek parça stratejisi | Ucuz, komple bir yedek tuğla stoklayın | Pahalı, kart ve işlemci stoklayın
Mevcut durum | 1769 ve 5069 her ikisi de mevcut | L7x/L8x mevcut; L6x'in kullanım ömrü 2024-2025'ten itibaren sona eriyor
...makine bağımsızdır. Bir paketleme hattı, bir CNC yükleyici, bir paletleyici, bir pompa ünitesi, küçük bir su arıtma ünitesi. 100'den az giriş/çıkış noktası, yedeklilik yok, koordineli çok eksenli hareket yok, bir veya iki EtherNet/IP bağlantısı ile bir VFD veya HMI. 1769-L33ER bu tür işleri tüm gün boyunca halleder ve depolardaki yedek tuğlanın maliyeti bir ControlLogix işlemcisinden daha düşüktür.
CompactLogix'in işi görebileceği halde, makine üreticisinin standart şartnamesi öyle gerektirdiği için tesisin ControlLogix satın aldığı birçok proje gördüm. Eğer tesis sizseniz, itiraz edin. Puan başına maliyet gerekçesini isteyin. Çoğu zaman böyle bir gerekçe yoktur.
...uygulama gereksiz, yoğun işlem gerektiren, yoğun hareket gerektiren veya yaygın bir yapıya sahip. Brülör yönetimi olan bir ısıtıcı, bir parti reaktör ünitesi, üç binada uzaktan I/O'ya sahip bir boru hattı istasyonu, sekiz servo eksenli bir baskı hattı. Bir işlemci arızasının saatlik maliyeti, tüm kontrol sisteminin yıllık maliyetinden daha fazla olduğunda, ControlLogix satın alırsınız ve bunun için özür dilemezsiniz. Bu, Orta Doğu'daki petrol ve gaz, enerji ve su sektörü ile Avrupa ve Amerika'daki proses tesislerinin ControlLogix'i kullanmasının bir nedenidir.
Özellikle proses uygulamaları için: Allen-Bradley, DCS yerine PlantPAx, 1756-IF8 ve 1756-IF16 analog modülleri ve yedekli 1756-RM2 çiftlerini satmaktadır. Eski bir pnömatik veya hibrit kontrol sistemini taşıyorsanız, ControlLogix ve PlantPAx, veri kayıt sistemleri ve alarm yönetim yazılımı da dahil olmak üzere tüm ekosistemin etrafında kurulduğu platformdur.
...orta noktadasınız. 100 ila 300 giriş/çıkış noktasına sahip, yedekliliği olmayan, hafif hareketli bir makine. 5069-L340ER bu makineyi çalıştırabilir, aynı şekilde 1756-L72 veya 1756-L73 de. Dürüst olmak gerekirse, ikisi de çalışır; karar, ekibinizin halihazırda neye sahip olduğuna, diğer tesislerinizin neye göre standartlaştığına ve on yıllık maliyete bağlıdır. Tesisteki diğer tüm hatlar CompactLogix kullanıyorsa, teknisyenlerin yedek parçaları ve bilgi birikimi vardır, bu nedenle filoyu eşleştirin. Tesis zaten yedekli bir ControlLogix altyapısı kullanıyorsa, bir raf daha eklemek, ikinci bir yedek parça deposu oluşturmaktan daha ucuzdur. Standardizasyon, optimizasyonu neredeyse her zaman yener.
Liste fiyatlarıdır ve açıkça belirtelim ki bunlar yaklaşık fiyatlardır ve pazarlık edilebilir, ancak rakamların şekli istikrarlıdır.
CompactLogix işlemcilerinin fiyatı modele bağlı olarak yaklaşık 1.500 ila 4.000 dolar arasında değişiyor; en altta 1769-L16ER, en üstte ise 5069-L340ER modeli bulunuyor. Bir güç kaynağı ve birkaç giriş/çıkış modülü eklendiğinde, çalışan küçük bir sistemin maliyeti yaklaşık 3.000 ila 8.000 dolar arasında oluyor.
ControlLogix işlemcilerinin fiyatı yaklaşık 4.000 ila 12.000 dolar arasında değişiyor; en üstte 1756-L85E, ortada ise 1756-L71 veya 1756-L73 bulunuyor. Bir kasa, 1756-PA72 veya 1756-PB72, iletişim modülleri ve giriş/çıkış birimleri eklendiğinde, gerçek bir sistemin fiyatı yaklaşık 15.000 dolara çıkıyor. Yedeklilik, işlemci maliyetini ikiye katlıyor ve üzerine 1756-RM2 modüllerini ekliyor.
Şimdi on yıllık hesaplamayı yapalım. CompactLogix yedek parçaları, komple bir yedek sistem bloğu stoklamak için yeterince ucuz. ControlLogix yedek parçaları ise o kadar pahalı ki, çoğu tesis bir işlemci ve birkaç giriş/çıkış kartı stoklayıp dua ediyor. L6x durumu daha da kötü: 1756-L61 ve 1756-L63 için Allen-Bradley parçaları sadece ikinci el piyasasında bulunuyor ve fiyat da bunu yansıtıyor. Kullanılmış L63 işlemcilerinin yeni bir L73'ten daha pahalıya satıldığını gördüm. Bu, kullanım ömrünün sonundaki vergi ve sadece artıyor.
Nokta başına maliyet diğer bir önemli faktör. 50 adet ayrı giriş/çıkış noktasına sahip bir CompactLogix sistemi, her şey dahil yaklaşık olarak nokta başına 80 ila 150 dolara mal oluyor; aynı 50 noktalı ControlLogix sistemi ise raf ve güç kaynağı hariç nokta başına 250 ila 400 dolara mal oluyor. Hiç kullanmayabileceğiniz bir özellik için yüksek bir bedel ödüyorsunuz. İhtiyacınız olduğunda sorun değil. Ama ihtiyacınız olmadığında hırsızlık gibi.
Bunu yazdırın ve sırayla inceleyin; mimari soruları yanıtlamadan model numaralarına geçmeyin.
· Uygulama yedek işlemcilere ihtiyaç duyuyor mu? Eğer evet ise, 1756-RM2 ile ControlLogix kullanın. CompactLogix için bir çözüm yok. Burada durun.
· Bu, PID, alarm yönetimi, parti işleme veya PlantPAx entegrasyonu içeren bir proses uygulaması mı? Eğer öyleyse, ControlLogix. CompactLogix üzerindeki PlantPAx, platformla rekabet halinde.
· Makinenin ikiden fazla koordineli servo eksenine ihtiyacı var mı? Eğer öyleyse, ControlLogix. 1769-L36ERM iki eksenle sınırlı kalıyor.
· Giriş/çıkış işlemleri birden fazla konumda, uzak raflarda veya 100-150'den fazla noktada mı dağılmış durumda? Eğer öyleyse, dağıtılmış şasiye sahip ControlLogix'i veya 5069'un daha hızlı veri yolunun bunu taşıyıp taşıyamayacağına yakından bakmanız gerekebilir.
· Makine bağımsız mı, 100'den az giriş/çıkışa sahip mi, yedekleme yok mu, bir veya iki ağ bağlantısı mı var? Eğer öyleyse, CompactLogix'i tercih edin ve kimsenin size daha pahalı bir ürün satmasına izin vermeyin.
· Bakım ekibiniz halihazırda hangi ekipmanlara sahip ve neleri biliyor? Eğer filo standardı varsa, filoya uygun ekipman seçin. Standardizasyon, optimizasyondan daha iyidir.
· Eski donanım kullanıyorsanız, yedek parçalar ve L6x kullanım ömrü sonu vergisi dahil on yıllık maliyet nedir? Tahmin etmeyin, hesaplamaları yapın.
İlk dört soruya çoğunlukla "evet" yanıtı veriyorsanız, ControlLogix satın alıyorsunuz ve doğru karar vermiş oluyorsunuz. Beşinci ve altıncı sorulara çoğunlukla "evet" yanıtı veriyorsanız, CompactLogix satın alıyorsunuz ve rahat uyuyabilirsiniz.
1769 ve 5069 modüllerini aynı sistemde birlikte kullanabilir miyim?
Hayır. Farklı form faktörleri, farklı veri yolları, farklı montaj şekilleri. Bir 5069-L340ER, bir 1769-IQ16'yı kabul etmez ve bir 1769-L33ER, bir 5069-IBS16'yı kabul etmez. 1769'dan 5069'a geçiş, yalnızca işlemciyi değil, G/Ç'yi de değiştirmek anlamına gelir. Aktarılan tek şey program mantığınız ve etiketlerinizdir ve hatta bu durumda bile G/Ç ağacını yeniden oluşturmanız gerekecektir.
50 giriş/çıkışlı bir makine için ControlLogix almaya değer mi?
Neredeyse hiç. 1756-L73'te elli adet ayrık giriş/çıkış noktası, bir şasi, bir güç kaynağı, iki iletişim kartı, dört veya beş giriş/çıkış kartı ve kapasitesinin belki de %10'unu kullanan 6.000 dolarlık bir işlemci anlamına gelir. Gömülü giriş/çıkışa sahip bir 1769-L24ER-QBFC1B, aynı makineyi çok daha az para ve panel alanı ile çalıştırır. İstisnalar: yedeklilik gereksinimleri, proses uygulamaları veya her şeyin ControlLogix olduğunu söyleyen bir fabrika standardı.
CompactLogix yedekleme yapabilir mi?
Hayır. Yedekli bir CompactLogix yapılandırması, 1756-RM2'nin eşdeğeri veya bunu değiştiren bir yazılım hilesi yok. Kesintisiz işlemci arıza durumunda devreye girme ihtiyacınız varsa, ControlLogix'e ihtiyacınız var. Bazı tesisler, el sıkışma yöntemiyle iki ünite çalıştırır ve ikinci ünitenin paylaşılan bir ağı devralmasına izin verir, ancak bu, yedekleme değil, geçiş boşluğu olan bir gölge sistemdir ve güvenlik açısından kritik herhangi bir şey için uygun değildir.
2026 yılında hangi platformun yedek parça bulunabilirliği daha iyi?
Mevcut donanım için her ikisi de uygun, ancak CompactLogix'i savunmak daha kolay. Bloklar yeterince ucuz olduğu için komple yedek stok bulundurabilirsiniz ve 1769 ve 5069 modülleri hala üretimde. ControlLogix tarafında ise mevcut L7x ve L8x parçaları mevcut, ancak L6x nesli sorun teşkil ediyor: son alım dönemleri 2024 ve 2025'te sona erdi, yeni parçalar mevcut değil ve bulabileceğiniz her şey ikinci el piyasasında. 1756-L61 veya 1756-L63 işlemciler kullanıyorsanız, parça bulunabilirliği en büyük riskinizdir ve geçişi önceden planlamanız gerekir. Taahhütte bulunmadan önce teslim sürelerini kontrol edin; piyasa değişiyor.
CompactLogix'e geçiş yaparsam 1756 modülümü tekrar kullanabilir miyim?
1756 numaralı modüller şasi kartlarıdır ve fiziksel olarak CompactLogix, 1769 veya 5069 sistemlerine monte edilemezler. Bunun tersi de aynı şekilde doğrudur. Küçülme, 1756 kartlarını satmak veya hurdaya çıkarmak ve yeni G/Ç birimleri satın almak anlamına gelir. Bazı tesislerin "ağ için" bir 1756-EN2T'yi saklamaya çalıştığını ve daha sonra bunun bir şasi kartı olduğunu keşfettiğini gördüm. Aktarılan tek şey programınız, etiket veritabanınız ve izlerinizdir.
