ABB ACS550 Eskime ve Değiştirme Kılavuzu

ACS580'e Tam Geçiş Stratejisi: Boyutlandırma, G/Ç Kablolaması, Modbus Yenilemesi ve Kritik Tuzaklar

O ABB ACS550 Bir zamanlar, dünya çapındaki endüstride en yaygın kullanılan genel amaçlı Değişken Frekans Sürücülerinden (VFD) biriydi; hemen hemen her sektördeki fanları, santrifüj pompaları, bantlı konveyörleri, karıştırıcıları, hava kompresörlerini ve standart makineleri çalıştırıyordu.

Ekipmanların kullanım ömrü uzadıkça, tesis yöneticileri ve elektrik bakım mühendisleri kritik bir ikilemle karşı karşıya kalıyor: Eski ACS550'nin kullanım ömrünün sonuna yaklaşmasıyla, yerine yeni üniteler temin edilebilir mi? Resmi yedek serisi nedir ve aynı kilovat değerine sahip bir üniteyle doğrudan değiştirme mümkün müdür?

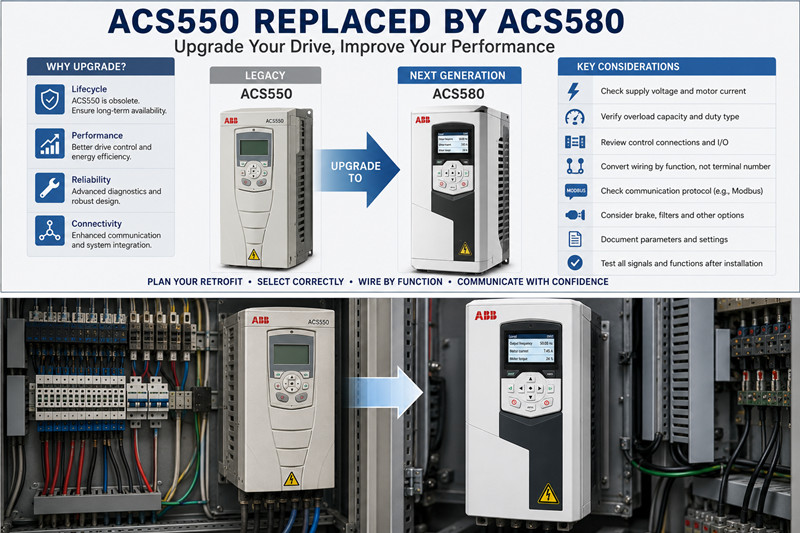

ABB'nin resmi ürün yol haritasına göre, ACS550'nin doğrudan nesilsel halefi şudur: ACS580 Genel amaçlı sürücü. Ancak, 'ACS550, ACS580 ile değiştirilebilir' sonucuna varmak yalnızca üst düzey ürün ailesi seviyesinde doğrudur. Bu, yalnızca motor gücüne (kW / HP) dayanarak körü körüne bire bir değişim yapabileceğiniz anlamına gelmez.

1. ABB ACS550'nin Üretimi Resmen Durduruldu mu?

ABB'nin resmi 'ACS550, ACH550 ve ACQ550 Ürün Yaşam Döngüsü Bildirimi'ne göre, ACS550, ACH550 ve ACQ550 ürün aileleri 1 Ocak 2025 tarihinde resmen kullanım ömrünü tamamlamış ürün yaşam döngüsü aşamasına girmiştir.

ABB bu açıklamasında, Avrupa, Asya, Orta Doğu, Afrika ve Amerika pazarları için standart üretimin ve düzenli satışların durdurulduğunu belirtmektedir. Belirli yerel pazarlar için kalan stok durumu, yerel ABB kuruluşlarıyla doğrudan iletişime geçmeyi gerektirmektedir ve ABB, kurulu araç filolarının yeni nesil sürücü ailelerine aktif olarak geçişini şiddetle tavsiye etmektedir.

Eskime aşamasına girilmesi, mevcut tüm ACS550'lerin bir gecede ortadan kaybolacağı anlamına gelmez. Endüstriyel pazarda, üniteler hala şu yollarla temin edilebilir:

· Dağıtıcının eski stokları;

· Orijinal ekipman üreticisi (OEM) yedek parça stoğu;

· Yenilenmiş, onarılmış veya hurdaya çıkarılmış ekipman;

· Tükenmemiş bölgesel kanallardan kalan fazla stok.

Ancak, kritik operasyonlar için azalan eski stoklara güvenmek, tesisleri yüksek bileşen fiyatlarına, öngörülemeyen teslimat sürelerine, sahte ürün risklerine ve nihayetinde tedarikin imkansızlığına maruz bırakmaktadır. Bu nedenle, ACS550 ünitelerini kullanan tesisler, acil bir arıza beklemek yerine derhal yapılandırılmış geçiş planları oluşturmalıdır.

2. Halef Aileler: Hangi Sürüş Tarzını Seçmelisiniz?

ABB, kullanıcıların 550 ve 580 serileri arasındaki kapasiteleri, montaj yöntemlerini, boyutları, elektriksel parametreleri, kontrol terminallerini ve parametre gruplarını değerlendirmelerine yardımcı olmak için özel değiştirme ve geçiş kılavuzları yayınladı.

3. Sadece Kilovat Değerine Göre Bire Bir Değişim Yapamamanızın Nedenleri

Saha tadilatlarında sık yapılan bir hata, 15 kW'lık bir ACS550'nin herhangi bir 15 kW'lık ACS580 ile otomatik olarak değiştirilebileceğini varsaymaktır. Motor gücü sadece nominal bir referanstır. VFD seçiminin gerçek teknik belirleyicileri şunlardır:

· Şebeke besleme gerilimi ve toleransı;

· Motorun nominal akım değeri (In);

· Frekans sürücüsünün sürekli ve maksimum aşırı yük akım kapasitesi;

· Yük profili (Değişken Tork vs. Sabit Tork / Ağır Hizmet);

· Ortam sıcaklığı ve kurulum yüksekliğine bağlı performans düşüşü;

· Motor kontrol yöntemi (Skaler vs. Vektör);

· İletişim ağı gereksinimleri;

· Dinamik frenleme gereksinimleri (fren kıyıcısı ve direnç);

· Muhafazanın IP derecelendirmesi ve mekanik boyutları.

A. Santrifüj Fanlar ve Pompalar (Hafif Hizmet / Normal Hizmet)

Fanlar ve santrifüj pompalar, düşük başlangıç ​​torku ve orta düzeyde kısa süreli aşırı yük talepleriyle karakterize edilen, karesel değişken tork yük profillerine (T ∝ n²) sahiptir. Motor akımı, sürekli çalışma döngüsü ve ortam koşulları doğrulandıktan sonra, ACS580 genellikle Hafif Hizmet (ILd) veya Normal Hizmet derecelendirmesine göre seçilebilir.

B. Konveyörler, Mikserler ve Ağır Yükler

Konveyörler, ağır karıştırıcılar, ekstrüderler, pozitif deplasmanlı pompalar ve kaldırma mekanizmaları yüksek kopma torku gerektirir ve şiddetli darbe yüklemelerine dayanır. Bu uygulamalar için boyutlandırma şu hususları dikkate almalıdır:

· En yüksek mekanik yük altında gerçek çalışma akımı;

· Hızlanma sırasında maksimum başlangıç/ani akım;

· Başlatma/durdurma görev döngüsü frekansı;

· Rotor kilitlenmesi/sıkışması riski;

· Düşük frekanslı sürekli tork kapasitesi.

Bu tür ekipmanlar için ACS580, Ağır Hizmet (IHd) derecelendirmesine göre seçilmelidir; bu da bir tam güç çerçeve seviyesi üstüne boyutlandırma gerektirebilir.

4. ACS550 Kaldırma İşleminden Önce Zorunlu Veri Toplama

Eski ACS550 cihazını sökmeden önce, mevcut kurulumun eksiksiz bir arşiv kaydını oluşturun.

1. Giriş kapısı isim levhasının net fotoğraf kaydı

Donanım kodunun tamamını kaydedin: eksiksiz model dizesi (örneğin, ACS550-01-038A-4), besleme gerilimi aralığı, nominal çıkış akımı, seri numarası, IP derecesi, opsiyon kodları (+E200, +K454, vb.) ve kontrol ünitesi etiketi. Yalnızca 'ACS550 15kW' yazan bir etiket, hassas mühendislik değişimi için yeterli değildir.

2. Motor Bilgi Plakası Doğrulaması

Kaydedilmesi gerekenler: Nominal Güç (kW/HP), Nominal Gerilim (V), Nominal Akım (A), Frekans (Hz), Senkron/Nominal RPM, Güç Faktörü (cos φ), Sargı Bağlantısı (Yıldız Y vs. Delta Δ) ve Motor Tipi (Standart İndüksiyon, PM veya Patlamaya Dayanıklı).

3. Parametre Yedekleme ve Kontrol Mantığı Denetimi

Sürücü çalışıyorsa, parametreleri Yardımcı Kontrol Paneli veya DriveWindow Light / Sürücü bestecisi aracılığıyla yükleyin. Sürücü tamamen arızalandıysa, kontrol stratejisini elektrik şemalarından, PLC kodundan ve terminal alan kablolamasından yeniden oluşturun. Kritik parametre setleri şunlardır:

· Motor isim plakası parametreleri (Grup 99);

· Başlatma/Durdurma/Yönlendirme kaynağı ve mantığı (Grup 10);

· Minimum/Maksimum frekanslar, Hızlanma/Yavaşlama rampa süreleri (20 ve 22. Gruplar);

· Analog Girişler (AI1 / AI2 sinyal tipi: 0–10V vs. 4–20mA);

· Dijital Girişler (DI1–DI6) ve Röle Çıkışları (RO1–RO3 fonksiyonları);

· PID kontrol cihazı ayarları, çok kademeli hızlar ve iletişim yapılandırmaları.

5. Kontrol Giriş/Çıkış Kablolaması: Terminal Numarasına Göre Pinler Arası Kablolama YAPMAYIN

Kritik Doğrulama Sinyalleri: Hız referansı (0–10V / 4–20mA), proses geri besleme döngüleri, başlatma/durdurma kilitleri, çok kademeli hızlar, sürücü çalışma/arıza/ayarlanan noktada çıkışları, baypas kilitleri ve acil durum yangın/güvenlik devreleri. Motoru çalıştırmadan önce noktadan noktaya giriş/çıkış kontrolü gerçekleştirin.

6. Kodlayıcı İstisnası: ACS880'e Yükseltme Yapmanız Gereken Durumlar

ABB geçiş literatüründe vurgulanan önemli bir kural: ACS580 serisi, kodlayıcı geri bildirim modüllerini DESTEKLEMEZ.

Eski ACS550 modelinde kapalı devre vektör hız kontrolü veya hassas konumlandırma için darbe kodlayıcı arayüz kartı (OTAC-01 gibi) kullanılıyorsa, değiştirilecek sürücü MUTLAKA ABB ACS880 ailesinden seçilmelidir.

7. Modbus İletişim Geçiş Stratejileri

Hem ACS550 hem de ACS580, standart RS-485 arayüzleri aracılığıyla yerel Modbus RTU iletişimini destekler. Ancak, kayıt eşleştirmesi aynı değildir. ABB Teknik Notu 062, iki geçerli geçiş yolunu tanımlar:

Yöntem 1: Modbus Geriye Uyumluluk Modunu Etkinleştirme

ACS580, 550 serisi Modbus kayıt adreslemesini taklit eden yerleşik bir eski uyumluluk modu içerir.

· Avantajları: PLC/SCADA program değişikliklerini en aza indirir veya ortadan kaldırır; devreye alma sürecini hızlandırır ve arıza sürelerini kısaltır.

· Sınırlamalar: Eski parametrelerin tamamı %100 oranında yansıtılmamaktadır ve yeni tanıtılan ACS580 gelişmiş özellikleri/tanılama araçlarına uyumluluk haritası üzerinden erişilemez.

Yöntem 2: PLC/HMI Kayıt Adreslerinin Yerel ACS580 Haritalarına Güncellenmesi

Ana PLC, DCS veya HMI yazılımını doğrudan yerel ACS580 parametre kayıtlarına yeniden eşleme. Program ayarlamaları gerektirse de, bu sağlam, geleceğe dönük iletişim ve modern sürücü telemetrisine tam erişim sağlar.

8. Fiziksel Alan Kaplaması, Dolap Boşluğu ve Isı Yalıtımı Hususları

ACS550 ve ACS580 modelleri arasında fiziksel şasi boyutları, çerçeve ebatları (R1–R9), montaj cıvata düzenleri ve soğutma boşluğu gereksinimleri farklılık göstermektedir.

Sipariş vermeden önce, lütfen ambalajın içindeki bilgileri kontrol edin:

· Şasi genişliği, yüksekliği ve derinliği;

· Montaj deliği koordinatları ve arka plaka delme noktaları;

· Hava akışı tahliyesi için üst ve alt termal boşluk;

· Dolap kapağı açıklığı (yeni tahrik derinliğinin kapının kapanmasına izin verdiğinden emin olun);

· Ana güç ve motor kablosunun bükülme yarıçapı ve kalan iletken uzunluğu;

· Frenleme direncinin montaj yeri ve havalandırması.

9. Çevresel Aksesuarlar: Frenleme, EMC ve Fieldbus Seçenekleri

Eski ACS550 aksesuarları, doğrulama yapılmadan genellikle doğrudan ACS580'e aktarılamaz:

· Fieldbus Modülleri: Eski tip takılabilir adaptörler (RPBA-01 Profibus, RDNA-01 DeviceNet), modern F serisi adaptörlerle (Ethernet/IP ve PROFINET için FPBA-01, FDNA-01, FENA-21) değiştirilmelidir.

· Frenleme Dirençleri: Dahili kıyıcı (daha küçük çerçevelere entegre edilmiş) bulunabilirliğini ve minimum izin verilen frenleme direncini (Ω) ve termal gücü (kW) yeniden doğrulayın.

· EMC ve Reaktörler: ACS580, entegre harmonik azaltma (salınım bobini eşdeğeri) ve standart EMC filtreleme özelliklerine sahiptir.

· Güvenli Tork Kesme (STO): ACS580, çift kanallı SIL3 / PL e STO terminallerini doğal olarak içerir ve uygun şekilde kablolu bağlantı veya acil durum güvenlik devrelerine entegrasyon gerektirir.

10. Önerilen 9 Adımlı Alan Geçiş İş Akışı

· Adım 1: Mevcut Makine Arşivini Oluşturun — İsim plakalarının, kablolamanın, kabin düzeninin ve mevcut seçeneklerin fotoğraflarını çekin.

· Adım 2: Parametreleri ve PLC Programlarını Yedekleyin — Parametre dosyalarını dışa aktarın, şemaları yakalayın ve Modbus kayıt haritalarını kaydedin.

· 3. Adım: Yük Özelliklerini Analiz Edin — Mekanik yükü sınıflandırın (değişken veya sabit tork) ve çalışma akımı çekimini kaydedin.

· 4. Adım: Uygun ACS580 Boyutunu Seçin — Voltaj, tam yük akımı, aşırı yük çevrimi ve ortam sıcaklığı değerlerine göre boyutlandırın.

· Adım 5: Özel Gereksinimlerin Denetimi — Enkoderin varlığını, PID döngülerini, alan veri yolu protokollerini, dinamik frenlemeyi ve STO devrelerini doğrulayın.

· Adım 6: Çapraz Referans Tabloları Oluşturma — Güç Terminalleri, Kontrol Giriş/Çıkışları, Parametreler ve İletişim Kayıtları için ayrıntılı eşleme sayfaları oluşturun.

· Adım 7: Kurulum Öncesi Çevrimdışı Devreye Alma İşlemini Gerçekleştirin — Tesisin duruş süresinden önce yeni sürücüyü tezgah üzerinde test edin, parametreleri önceden yükleyin ve iletişimi doğrulayın.

· Adım 8: Soğuk ve Sıcak Devreye Alma İşlemlerini Gerçekleştirin — Motor dönüş yönünü, başlatma/durdurma mantığını, hız ölçeklendirmesini, PID döngüsü yanıtını ve acil durdurma kilitlerini test edin.

· Adım 9: Son Dokümantasyonu Arşivleyin — Tesis kayıtları için son parametre yedeklerini, revize edilmiş elektrik çizimlerini ve eksiksiz sipariş kodlarını kaydedin.

11. Kaçınılması Gereken Yedi Yaygın Değiştirme Hatası

· Hata 1: Sadece Motorun kW Gücüne Göre Boyutlandırma: Nominal akımı, ortam sıcaklığına bağlı güç düşüşünü ve ağır yük gereksinimlerini göz ardı etmek.

· Hata 2: Terminalden Terminale Kör Kablolama: Nesiller arasında aynı terminal numarası atamalarının varsayılması.

· Hata 3: Parametrelerin Yedeklenmemesi: Sürücü arızasından sonra karmaşık PID veya çok adımlı mantığı sıfırdan yeniden oluşturmaya çalışmak.

· Hata 4: Kodlayıcıyı Gözden Kaçırmak: Kapalı devre kodlayıcı uygulamasında ACS880 yerine standart bir ACS580 takmak.

· Hata 5: Modbus Kayıtlarının Özdeş Olduğunu Varsaymak: Kayıt kayması, kelime sırası veya ölçeklendirme faktörü farklılıklarını göz ardı etmek.

· Hata 6: Kabin Fiziksel Boyutlarını Göz Ardı Etmek: Montaj gününde montaj deliklerinin uyumsuzluğunu veya yetersiz kapı boşluğunu keşfetmek.

· Hata 7: Opsiyon Modüllerini Gözden Kaçırmak: Siparişte gerekli alan veri yolu ağ geçitlerinin, frenleme ünitelerinin veya G/Ç genişletme modüllerinin atlanması.

12. Resmi ABB Referans Belgeleri

1. ABB ACS550, ACH550 ve ACQ550 Ürün Yaşam Döngüsü Beyanı
Eskime zaman çizelgesi, bölgesel bulunabilirlik yönergeleri ve aşamalı geçiş yolları hakkında detaylı bilgi.

2. ACS550 - ACS580 Değiştirme ve Karşılaştırma Kılavuzu (Belge No: 3AXD50000660681)
Kapsamlı teknik çapraz referans: çerçeve boyutları, boşluklar, kablolama terminalleri ve parametre grupları.

3. 550 - 580 Serisi Modbus Kayıt Dönüştürme (Teknik Not 062)
Modbus RTU geriye dönük uyumluluk modu ve yerel kayıt çevirisi için uygulama kılavuzu.

4. ABB ACS580 Genel Amaçlı Sürücüler Donanım Kataloğu (Belge No: 3AUA0000145061)
Tüm teknik özellikler, eksiksiz sipariş terminolojisi, boyut çizimleri ve opsiyon kodları.
