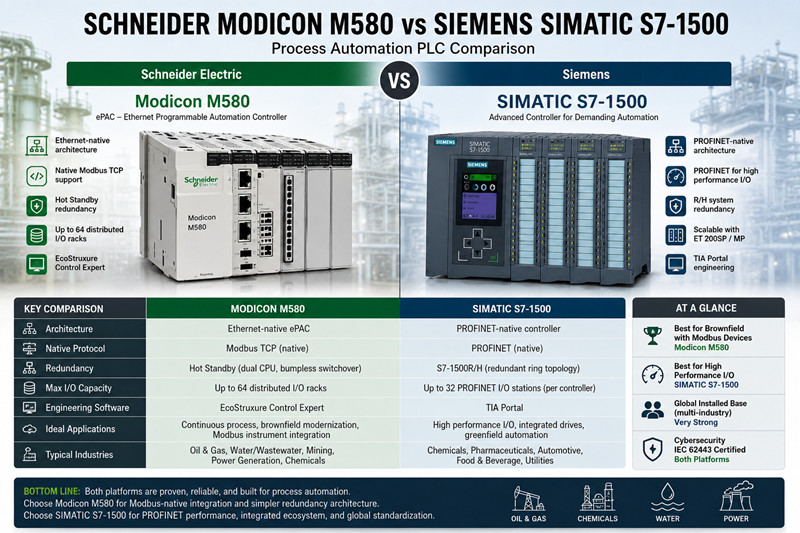

Schneider Modicon mu yoksa Siemens SIMATIC mi: Proses Otomasyonunda Hangi PLC Platformu Kazanır?
June 01, 2026Schneider Modicon ile Siemens SIMATIC arasındaki karar, proses otomasyonu alıcılarını çoğu platform seçiminden daha fazla etkiliyor. Kuveyt'te bir rafineri genişletmesi, Almanya'da bir kimyasal parti tesisi veya Teksas'ta bir belediye su arıtma tesisi yükseltmesi; bunların hepsi, analog ağırlıklı G/Ç'yi yöneten, yedekli mimarileri kesintisiz çalıştıran ve kontrol sistemi belirlenmeden yıllar önce kurulan enstrümantasyonla entegre olan bir PLC omurgası gerektiriyor. Hem Schneider Electric hem de Siemens, üst düzey proses kontrolörlerini bu ortamlar için özel olarak tasarlanmış olarak konumlandırıyor. Modicon M580 ePAC ve SIMATIC S7-1500 ailesi, sürekli ve parti proses kontrolünde onlarca yıllık bir geçmişe sahip. Yanlış seçim yapmak, proje ortasında G/Ç topolojisini yeniden tasarlamak veya tedarik ekibinizin sürdüremeyeceği bir tedarik zincirine kilitlenmek anlamına geliyor.
---
Schneider Electric'in Modicon markası, orijinal PLC'dir; 1969'da piyasaya sürülen Modicon 084, programlanabilir kontrolör kategorisini kurmuştur. Bugün, Modicon M580 (üst düzey CPU için parça numarası BMEP584040), EcoStruxure mimarisi altında Schneider'in proses ürün yelpazesinin temelini oluşturmaktadır. M580, yerel Ethernet arka panel bağlantısı ve merkezi bir rafa ihtiyaç duymadan dağıtılmış G/Ç üzerinden kontrol döngüleri çalıştırma yeteneği ile bir ePAC (Ethernet Programlanabilir Otomasyon Kontrolörü) olarak pazarlanmaktadır. M580'in altında, yedekliliğin isteğe bağlı olduğu ve proje bütçelerinin daha kısıtlı olduğu orta seviye uygulamalara hizmet eden Modicon M340 yer almaktadır. Her ikisi de yapılandırma ve programlama için EcoStruxure Control Expert'i (eski adıyla Unity Pro) kullanmaktadır.
Siemens SIMATIC, S7-1500 ailesiyle bu talebe yanıt veriyor; bu ailenin öncülüğünü ise şu gibi işlemciler yapıyor: 6ES7516-3AN02-0AB0 (CPU 1516-3 PN/DP). Kompakt S7-1200'ün üzerinde yer alan S7-1500, yirmi yıldır proses kurulumlarında hakim olan eski S7-300/400 serilerinin yerini alıyor. Siemens, S7-1500'ü ET 200SP ve ET 200MP dağıtılmış I/O aileleriyle eşleştiriyor ve tüm mühendislik işlemleri TIA Portal (Tamamen Entegre Otomasyon Portalı) içinde gerçekleşiyor. Proses özelinde iş yükleri için Siemens, S7-1500 Yedekli (R/H) kontrolörleri ve sanallaştırılmış dağıtımlar için özel S7-1500 Yazılım Kontrolörü sunuyor.
Felsefi ayrım önemlidir. Schneider, M580'i sıfırdan, DNA'sına Modbus TCP'nin işlendiği, Ethernet tabanlı bir proses kontrol cihazı olarak geliştirdi. Siemens ise S7-1500'de prosesi birçok iş yükünden biri olarak ele alıyor; birincil endüstriyel protokol olarak PROFINET'i kullanıyor ve Modbus TCP'yi yerel silikon yerine fonksiyon blokları aracılığıyla destekliyor. Bu fark, aşağı yönlü her mühendislik kararında kendini gösteriyor.
---
Katar'da eski Modicon Quantum donanımından M580'e geçiş yapan bir gaz işleme tesisi, kolay bir geçiş yoluna sahip. Schneider'in Quantum'dan M580'e dönüştürme aracı, orijinal Control Expert uygulama mantığını korurken, M580'in Ethernet arka paneli, ekibin mevcut Quantum I/O modüllerini X80 adaptörleri aracılığıyla yeniden kullanmasına olanak tanıyor. BMEP584040 işlemcisi, yaklaşık 4.000 I/O noktasına sahip orta ölçekli bir gaz tesisi için yeterli olan 64 adede kadar dağıtılmış I/O rafını işleyebiliyor. Yerel Modbus TCP desteği, Modbus arayüzlerine sahip mevcut akış bilgisayarlarının ve gaz kromatograflarının protokol dönüştürücülere ihtiyaç duymadan bağlanmasını sağlıyor.
Aynı proje tipinde, 6ES7516-3AN02-0AB0 CPU'lu bir Siemens SIMATIC S7-1500, PROFINET enstrümantasyonu veya Modbus TCP fonksiyon blokları (TIA Portal'daki Siemens'in MB_CLIENT/MB_SERVER komutları) gerektirir. Orta Doğu'daki sıfırdan kurulan ve EPC yüklenicisinin PROFINET saha enstrümanlarını belirttiği projelerde (Avrupa mühendislik firmalarıyla yapılan projelerde yaygın), S7-1500 yerel olarak entegre olur. Saudi Aramco'nun 2025 otomasyon standartları her iki platformu da kabul eder, ancak Alman veya Avusturyalı EPC firmalarıyla bağlantılı projeler Siemens'e yönelirken, Fransız ve İtalyan EPC şartnameleri Schneider'e doğru eğilim gösterir.
Ludwigshafen'deki özel kimyasallar üretim tesisi, IEC 61511 güvenlik standartlarına uygun olarak çalışan güvenlik enstrümantasyon fonksiyonlarını kullanarak her iki platformu da sınırlarına kadar zorluyor. Modicon M580 güvenlik CPU'ları (BMEP582040S), aynı donanım üzerinde proses kontrol programıyla birlikte TÜV sertifikalı SIL2 güvenlik mantığını çalıştırıyor. EcoStruxure Control Expert güvenlik kütüphanesi, acil durum kapatma, brülör yönetimi ve aşırı dolum koruması için önceden sertifikalandırılmış fonksiyon blokları içeriyor; bu da parti kimyasal işlemlerinin mevzuata uygunluk için tam olarak ihtiyaç duyduğu şey.
Siemens, güvenlik ve standart programları ayrı, izole edilmiş bellek bölümlerinde işleyen S7-1500 F-CPU'ları (6ES7516-3FN02-0AB0) ile karşılık veriyor. TIA Portal, Safety Advanced eklentisini içeriyor ve Siemens'in SIMATIC PCS 7 proses kontrol sistemi, uygulama bağımsız PLC kontrolünü aştığında tam DCS işlevselliği için S7-1500'ün üzerine katmanlanıyor. Almanya, İsviçre ve Benelüks bölgesindeki BASF ve Bayer tesisleri ağırlıklı olarak Siemens altyapısını kullanıyor; bu nedenle entegratör ekosistemi ve yedek parça bulunabilirliği, saf teknik üstünlüğe bakılmaksızın kararı SIMATIC'e doğru yönlendiriyor.
Houston'da 2026 yılında her iki platformu da değerlendiren 40 MGD kapasiteli bir su arıtma tesisi, Kuzey Amerika'daki dinamikleri vurguluyor. Schneider Modicon, ABD su şebekelerinde derin bir nüfuza sahip; birçok tesis, EPA'nın zorunlu kıldığı SCADA yükseltmeleri sırasında 1990'larda ve 2000'lerin başlarında Modicon Quantum'u benimsedi. M580'in Sıcak Bekleme yedekliliği, kesintisiz geçişle iki CPU'yu bir PLC tarama döngüsünden daha kısa sürede eşleştiriyor; bu da sürekli klorlama ve pompa kontrolü için kritik öneme sahip, çünkü herhangi bir kesinti kaynatma uyarısı riskini beraberinde getiriyor.
Siemens S7-1500R/H yedekli konfigürasyonları bu yeteneğe uygundur, ancak ABD'deki su sistemi entegratörlerinin TIA Portal konusunda uzmanlaşması, Schneider tarafından eğitilmiş iş gücüne kıyasla daha azdır. Pratik faktör: Ohio'da haftada 40 saat Modicon ladder logic arıza giderme yapan bir tesis bakım elektrikçisi, Schneider'ın belediye ihalelerinde yoğun olarak kullandığı bir kurulu taban avantajını temsil eder.
---
EcoStruxure Control Expert, tek amaçlı bir proses otomasyon IDE'sidir. Schneider, sürekli kontrol için optimize edilmiş IEC 61131-3 yapılandırılmış metin ve fonksiyon blok diyagram editörlerine (PID döngüleri, analog ölçeklendirme, toplamlayıcı bloklar ve alarm yönetimi) büyük yatırım yapmıştır. Yazılım, genel otomasyon programcılarından ziyade proses mühendisleri için özel olarak tasarlanmış gibi görünmektedir. Control Expert'in Türetilmiş Fonksiyon Blokları (DFB'ler), kullanıcıların standart kontrol stratejilerini (örneğin, üç elemanlı kazan tamburu seviye kontrolü) projeler arasında taşınabilen, yeniden kullanılabilir, sürüm kontrollü kütüphane öğelerine dönüştürmelerine olanak tanır.
TIA Portal daha kapsamlıdır. PLC, HMI, sürücü yapılandırması ve SCADA'yı tek bir mühendislik çerçevesi altında birleştirir. Proses otomasyonu için bu kapsam iki yönlüdür. TIA Portal'da karmaşık bir parti dizisini yapılandıran bir kontrol mühendisi, PLC programı için kullandığı ağ görünümüne aynı PROFINET sürücüsünü sürükleyebilir; bu, ayrı araçlar arasında geçiş yapmaktan gerçekten daha hızlıdır. Ancak TIA Portal'ın prosese özgü kütüphaneleri, Control Expert'inkinden daha az gelişmiştir. Siemens bu açığı PCS 7 katmanı ve SIMATIC Proses Aygıt Yöneticisi ile gideriyor, ancak bunlar temel TIA Portal paketinin ötesinde ek lisans ve eğitim yatırımları gerektiriyor.
Schneider'ın ePAC yedekleme modeli, Ethernet Hot Standby bağlantısı üzerinden birbirine bağlı iki adet fiziksel olarak özdeş M580 CPU kullanır. İkincil CPU, birincil CPU'nun program belleğini ve veri tablolarını gerçek zamanlı olarak yansıtır. Birincil CPU arızalandığında, ikincil CPU tarama döngüsü kesintisiz aktarım ile kontrolü devralır; G/Ç modülleri aynı denetleyici kimliğini görür ve çalışmaya devam eder. Schneider'ın RIO (Uzaktan G/Ç) bağlantı noktaları çift Ethernet bağlantısını destekler, böylece yedek çift, bağımsız ağ yolları aracılığıyla her G/Ç rafına bağlanır.
Siemens S7-1500R/H, yedeklilik için PROFINET halka topolojisini kullanır. İki CPU, senkronize bir fiber bağlantı üzerinden bağlanır ve PROFINET halkası, her iki kontrol cihazını da tüm G/Ç istasyonlarına bağlar. Bir kablo koptuğunda veya bir CPU arızalandığında, halka iletişimi otomatik olarak yeniden yönlendirir. Siemens'in yaklaşımı, Schneider'in çift yıldız topolojisine kıyasla toplam Ethernet anahtar sayısını azaltır, ancak onlarca G/Ç istasyonunda kümülatif gecikmenin çevrim süresi bütçesine yaklaştığı daha büyük kurulumlar için dikkatli halka boyutlandırması gerektirir.
Pratikte, her iki mimari de 100 ms'nin altında geçiş süresi sunar. Belirleyici faktör genellikle, tesisin mevcut ağ ekibinin gece 3'te hangi topolojiyi sürdürmekte rahat olduğudur.
Protokol tartışması, teknik özellikler sayfasındaki bir onay kutusundan daha derine iner. Modicon M580, Modbus TCP'yi doğal olarak destekler; CPU'nun Ethernet yığını, kablo hızında kayıt okuma ve yazma işlemlerini gerçekleştiren bir donanım Modbus ayrıştırıcısı içerir. Modbus akış ölçerler, güç monitörleri ve VFD'ler (dünya genelindeki mevcut proses alanlarının yaklaşık %70'ini kapsar) bulunan proses kurulumları için M580, protokol çeviri ağ geçitlerini tamamen ortadan kaldırır. Her G/Ç tarama döngüsü, ek programlama gerektirmeden saha cihazlarından Modbus kayıt verilerini çeker.
Siemens S7-1500, yerel protokol olarak PROFINET'i kullanır. PROFINET, milisaniyenin altında titreşimle deterministik gerçek zamanlı G/Ç güncellemeleri sağlar; bu da yüksek hızlı ayrık uygulamalar için Modbus TCP'ye göre üstünlük sağlar. Proses otomasyonunda, PROFINET'in avantajı cihaz teşhisinde kendini gösterir: PROFINET uyumlu bir basınç transmitteri, cihaz sağlık verilerini (diyafram yırtılması tespiti, elektronik sıcaklığı, kalibrasyon kayması) PROFINET cihaz modeli aracılığıyla otomatik olarak PLC'ye iletir. Modbus cihazları, PLC'nin teşhis kayıtlarını açıkça sorgulamasını gerektirir. Siemens'in Endress+Hauser, VEGA ve Siemens'in kendi SITRANS serisinden oluşan PROFINET uyumlu cihaz tabanı, proje bu tedarikçileri belirttiğinde S7-1500'e daha zengin bir tak ve çalıştır deneyimi sunar.
Her iki platform da 2026 yılı itibariyle IEC 62443-4-2 ana cihaz sertifikalarına sahiptir. Schneider Modicon M580, CPU bellenimi, Ethernet arka panel iletişimi ve Control Expert mühendislik iş istasyonu bağlantısını kapsayan ISASecure'den EDSA (Gömülü Cihaz Güvenlik Güvencesi) sertifikası almıştır. M580'in Uygulama Beyaz Listeleme özelliği, CPU'nun yalnızca dijital olarak imzalanmış bellenim ve uygulama kodunu çalıştırmasını kilitler; bu da bir saldırgan mühendislik iş istasyonunu ele geçirse bile yetkisiz program değişikliklerini önler.
Siemens S7-1500, S7-1500 Güvenlik Entegre ürün yazılımı paketiyle IEC 62443-4-2 SL1 sertifikasına sahiptir. Siemens'in yaklaşımı, derinlemesine savunmayı vurgular: CPU düzeyinde erişim kontrol listeleri, imzalı ürün yazılımı güncellemeleri ve tesis genelinde merkezi güvenlik izleme için SINEC NMS (Ağ Yönetim Sistemi) ile entegrasyon. S7-1500'ün yerleşik VPN sunucusu, kontrol ağını internete maruz bırakmadan entegratör desteği için şifreli uzaktan erişime olanak tanır.
Ulusal siber güvenlik otoriteleri (Suudi Arabistan'da NCA, Dubai'de DESC) tarafından zorunlu kılınan IEC 62443 gereksinimlerine sahip Orta Doğu projeleri için her iki platform da uyumluluk kontrol listesini karşılamaktadır. Aradaki fark, entegratörün her platformu sertifikasyon temelinin ötesinde güçlendirme konusunda bilgi sahibi olmasıdır.
---
2026 yılında eşdeğer işlemci konfigürasyonları için yaklaşık fiyatlandırma:
· Modicon M580 BMEP584040: Dağıtıcıya ve hacme bağlı olarak 5.200–6.800 ABD doları
· Siemens SIMATIC 6ES7516-3AN02-0AB0 (CPU 1516-3 PN/DP): 4.800–6.200 ABD Doları
· Modicon M340 BMXP342030 (orta sınıf, yedekli olmayan): 2.100–2.800 dolar
· Siemens S7-1500 6ES7513-1AL02-0AB0 (CPU 1513-1 PN, kompakt): 2.400–3.100 dolar
Teslim süreleri değişkenlik göstermektedir. 2026'nın ikinci çeyreğinde, Schneider M580 CPU'ları Fransız üretiminden 8-12 hafta içinde; Siemens S7-1500 CPU'ları ise Alman üretiminden 10-14 hafta içinde sevk edilmektedir. Her iki platform da 2022-2024 yarı iletken kıtlığı sırasında uzamış teslim süreleri görmüş, 2025 ve 2026 yıllarında kademeli olarak normale dönmüştür. Tztechio.com, hem Schneider hem de Siemens PLC donanımlarının stoklarını bulundurmakta olup, seçili M580 ve S7-1500 CPU modelleri bölgesel depolardan hemen sevk edilebilir durumdadır.
EcoStruxure Control Expert lisansları, tek kullanıcılı geliştirme lisansı için yaklaşık 2.500 dolardan başlıyor. TIA Portal Professional V18 ise lisans paketine bağlı olarak 3.200 ila 5.500 dolar arasında değişiyor. Siemens ayrıca yıllık Yazılım Güncelleme Hizmeti (SUS) ücreti alırken, Schneider zorunlu bakım gerektirmeyen kalıcı lisanslama kullanıyor; bu da 15 yıllık bir varlık yaşam döngüsü boyunca önemli bir maliyet faktörü oluşturuyor.
S: Modicon M580 giriş/çıkış modüllerini Siemens S7-1500 işlemcilerle birlikte kullanabilir miyim?
Hayır, arka panel protokolleri uyumsuz. Modicon X80 I/O, Schneider'in Ethernet arka panel protokolü üzerinden iletişim kurar; Siemens ET 200SP/MP I/O ise PROFINET kullanır. İki sistemi ağ seviyesinde Modbus TCP veya PROFINET ağ geçidi modülleri kullanarak köprüleyebilirsiniz, ancak aynı CPU arka panelinde farklı I/O birimlerinin kullanılması desteklenmez.
S: Tam zamanlı programlama yapmayan bir proses mühendisi için hangi platform daha kolaydır?
EcoStruxure Control Expert, daha çok proses odaklı bir ortamdır. Fonksiyon bloğu kütüphanesi, proses kontrol terminolojisine doğrudan karşılık gelen önceden oluşturulmuş PID, öncü/gecikmeli, oran ve toplamlayıcı blokları içerir. TIA Portal'da eşdeğer proses fonksiyonlarına ulaşmak için daha fazla gezinme gereklidir. Ekibiniz PLC temellerini iş başında öğrenmiş kimya mühendislerinden oluşuyorsa, Schneider araçlarının başlangıç öğrenme eğrisi daha düşüktür.
S: ePAC yedekliliği ile S7-1500R/H arasındaki gerçek dünya farkı nedir?
Her ikisi de tipik proses uygulamaları için tek bir tarama döngüsü altında sorunsuz geçiş sağlar. Modicon ePAC çift yıldız topolojisi daha fazla Ethernet anahtarı kullanır ancak ağ arızalarını temiz bir şekilde izole eder. S7-1500R/H halka topolojisi daha az anahtar kullanır ancak bir kablo kopması durumunda tüm halkanın yeniden birleşmesini gerektirir. Mevcut Siemens ağ altyapısına sahip tesisler için halka yaklaşımı donanım maliyetinden tasarruf sağlar. Ağ tasarım esnekliğinin önemli olduğu sıfırdan kurulumlar için ikisi de işlevsel olarak eşdeğerdir.
S: Schneider 2026'da hala eski Modicon Quantum'u destekliyor mu?
Evet. Schneider Electric, EcoStruxure Control Expert uyumluluk modu ve aktif yedek parça üretimi aracılığıyla Quantum desteğini sürdürmektedir. Ancak, yeni Quantum CPU'lar artık üretilmemektedir; Schneider'ın belirttiği geçiş yolu, Quantum I/O adaptörlü M580'dir. Tesisiniz Quantum kullanıyorsa ve kontrol stratejisi 15 yıldır değişmediyse, yedek parça bulunabilirliği kısıtlanmadan önce önümüzdeki 3-5 yıl içinde M580'e geçiş için bütçe ayırın.
S: Orta Doğu'da NCA uyumluluğu için siber güvenlik konusunda hangi platform daha iyi?
Her iki platform da IEC 62443-4-2 sertifikasına sahiptir ve NCA ve DESC temel gereksinimlerini karşılamaktadır. Siemens'in Arapça dilinde daha kapsamlı dokümantasyonu ve bölgede daha büyük bir siber güvenlik danışmanlık birimi bulunmaktadır. Schneider'ın Suudi petrol ve gaz sektöründe daha geniş bir kurulu tabanı vardır; bu da daha fazla saha onaylı güvenlik yapılandırması anlamına gelir. Genellikle belirleyici faktör, projenin fabrika kabul testi (FAT) aşamasında hangi tedarikçinin yerel ekibinin uyumluluk dokümantasyon paketini daha hızlı sağladığıdır.
S: Siemens S7-300/400 programım S7-1500'e aktarılacak mı?
Kısmen. TIA Portal, STEP 7 projelerini dönüştüren bir S7-300/400 geçiş aracı içerir, ancak sürece özgü fonksiyon blokları (özellikle PCS 7'den PID ve APL kütüphane blokları) manuel olarak yeniden işlenmeyi gerektirir. Ayrık mantık için %60-80, proses kontrol kodu için ise %30-50 oranında otomatik dönüşüm bekleyin. Mühendislik saatlerini buna göre planlayın. Schneider Quantum'dan M580'e geçiş de benzer bir modeli izler; Control Expert uygulama yapısını otomatik olarak dönüştürür, ancak G/Ç eşlemesi ve iletişim yapılandırması manuel olarak incelenmeyi gerektirir.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------
