# Danfoss VLT® AutomationDrive FC 302 Hızlı Referans Kılavuzu

## 1. Ürün Tanımlaması ve Başlıca Kullanım Alanları

**FC 302**, yüksek tork kontrolü, hassas hız doğruluğu ve senkronize çalışma gerektiren gelişmiş endüstriyel uygulamalar için tasarlanmış, üstün performanslı bir değişken frekans sürücüsüdür (VFD).

Başlıca Uygulamalar

* **Yüksek Torklu Makineler:** Vinçler, kaldırma makineleri, vinçler ve asansörler (dahili mekanik fren kontrolüne sahiptir).

* **Hassas Taşıma:** Konveyörler, konumlandırma sistemleri ve paketleme hatları.

* **Ağır Hizmet Tipi Proses Otomasyonu:** Ekstrüderler, karıştırıcılar, santrifüjler ve sarıcılar.

* **Güvenlik Açısından Kritik Ortamlar:** Standart olarak **Güvenli Tork Kapatma (STO)** (SIL 2 / PL d, SIL 3 / PL e'ye yükseltilebilir) ile donatılmıştır.

FC 301'den Temel Farklılıklar

Her ikisi de FC 300 serisine ait olsa da, **FC 302**, Akı Vektör Kontrolü (enkoder geri besleme seçeneğiyle), kalıcı mıknatıslı motor özelliği, entegre STO güvenlik fonksiyonu ve genişletilmiş giriş/çıkış genişletme yeteneklerine sahip ağır hizmet tipi modeldir.

---

## 2. Ana Kontrol Terminali Yerleşimi

FC 302, güvenlik, dijital ve analog diziler halinde gruplandırılmış, son derece yapılandırılabilir, çıkarılabilir bir terminal bloğuna sahiptir:

* **Terminal 37:** **Güvenli Tork Kapatma (STO)** Girişi. Sürücünün çalışması için +24V DC ile beslenmelidir.

* **Terminal 12 ve 13:** Dijital girişler için +24V DC voltaj beslemesi.

* **Terminal 18:** Dijital Giriş (Varsayılan: `[8]` Başlat).

* **Terminal 19:** Dijital Giriş (Varsayılan: `[10]` Ters Çevirme).

* **Terminal 27:** Dijital Giriş (Varsayılan: `[2]` Geri Dönüş / Harici Sıfırlama).

* **Terminal 29:** Dijital Giriş veya Çıkış (Varsayılan: `[14]` Jog).

* **Terminal 32 ve 33:** Dijital Girişler (Yüksek hızlı darbe girişleri/kodlayıcı izleri için yapılandırılabilir).

* **Terminal 50:** +10V DC potansiyometre beslemesi.

* **Terminal 53:** Analog Giriş 1 (A53 anahtarı aracılığıyla yapılandırılan 0 ~ 10V Gerilim veya 0/4 ~ 20mA Akım).

* **Terminal 54:** Analog Giriş 2 (A54 anahtarı aracılığıyla yapılandırılan 0 ~ 10V Gerilim veya 0/4 ~ 20mA Akım).

* **Terminal 68 (+) ve 69 (-):** RS-485 seri iletişim (FC Protokolü / Modbus RTU).

---

## 3. Temel Devreye Alma Parametreleri

Motoru çalıştırmadan önce, etiket üzerindeki verileri girin ve Otomatik Motor Adaptasyonunu (AMA) çalıştırın:

| Parametre | Parametre Adı | Tipik Yapılandırma / Kullanım

|| :---: | :--- | :---

|| **0-01** | Dil | Tercih edilen görüntüleme dilini seçin

|| **1-00** | Yapılandırma Modu | `[0]` Hız Açık Döngü (Standart) veya `[1]` Hız Kapalı Döngü (Kodlayıcı)

|| **1-10** | Motor Yapısı | `[0]` Asenkron (İndüksiyon) veya `[1]` PM (Kalıcı Mıknatıslı Motor)

|| **1-20** | Motor Gücü | Etikette belirtilen giriş nominal gücü (kW veya hp)

|| **1-22** | Motor Voltajı | Giriş nominal voltajı (ör. 400 V)

|| **1-23** | Motor Frekansı | Giriş nominal frekansı (50 Hz / 60 Hz)

|| **1-24** | Motor Akımı | Tam nominal akımı girin ($A$)

|| **1-25** | Motor Nominal Hızı | Etiket üzerindeki temel devir sayısını girin

|| **1-29** | Otomatik Motor Adaptasyonu | `[1]` olarak ayarlayın. Tam AMA'yı etkinleştirin, ardından ayarlamak için **Elle Açma** düğmesine basın.

|| **3-41** | Rampa 1 Hızlanma Süresi | 0 RPM'den temel hıza ivmelenme süresi (saniye)

|| **3-42** | Rampa 1 Yavaşlama Süresi | Temel hızdan 0 RPM'ye yavaşlama süresi (saniye)

|| **5-10** | Terminal 18 Dijital Giriş | `[8]` olarak ayarla Başlat

|---

## 4. Fiziksel Boyutlar ve Ağırlıklar (A'dan F'ye Çerçeve Boyutları)

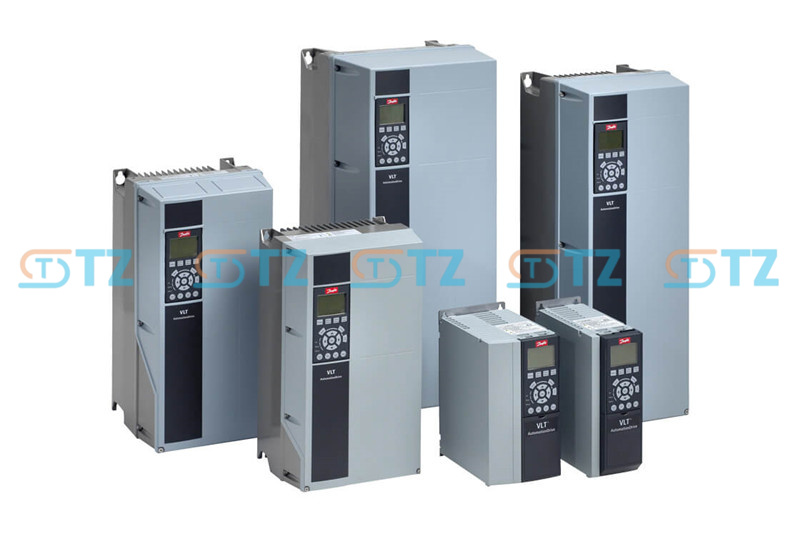

FC 302, kompakt duvara monte kabinlerden (**A** çerçeveler) devasa zemin tipi kabinlere (**F** çerçeveler) kadar uzanır. Aşağıda, 75 kW'a kadar standart IP20 / IP21 (NEMA 1) dereceli konfigürasyonlar için boyutlar verilmiştir.

Muhafaza Referans Tablosu ($0.25\text{--}75\text{ kW}$)

| Çerçeve Boyutu | Güç Aralığı (yaklaşık @ 400V) | Yükseklik (Y) | Genişlik (G) | Derinlik (D) | Maksimum Ağırlık

|| :---: | :--- | :---: | :---: | :---: | :---:

|| **A1** | 0,25 -- 1,5 kW (IP20) | 200 mm | 75 mm | 205 mm | 2,7 kg

|| **A2** | 0,25 -- 4,0 kW (IP20/21) | 268 mm | 90 mm | 205 mm | 4,9 kg

|| **A3** | 5,5 -- 7,5 kW (IP20/21) | 268 mm | 130 mm | 205 mm | 6,6 kg

|| **A5** | 0,25 -- 7,5 kW (IP55/66) | 420 mm | 242 mm | 200 mm | 14,2 kg

|| **B1** | 11-18,5 kW (IP21/55) | 480 mm | 242 mm | 260 mm | 23,0 kg

|| **B2** | 22-30 kW (IP21/55) | 650 mm | 242 mm | 260 mm | 27,0 kg

|| **B3** | 11-18,5 kW (IP20) | 399 mm | 165 mm | 249 mm | 12,0 kg

|| **B4** | 22-30 kW (IP20) | 520 mm | 230 mm | 242 mm | 23,5 kg

|| **C1** | 37-55 kW (IP21/55) | 684 mm | 308 mm | 310 mm | 45,0 kg

|| **C2** | 75 kW (IP21/55) | 770 mm | 370 mm | 330 mm | 65,0 kg

|| **C3** | 37-55 kW (IP20) | 550 mm | 308 mm | 333 mm | 35,0 kg

|| **C4** | 75 kW (IP20) | 660 mm | 370 mm | 333 mm | 50,0 kg

|*Not: Boyutlar standart kitap tipi modüllere karşılık gelir. Daha yüksek güç değerleri (90 kW ila 1 MW) daha büyük **D, E ve F** muhafazaları kullanır.*

Montaj Mesafesi Kuralları

* **Yan Yana:** **A, B ve C** çerçeve boyutları, aralarında boşluk gerekmeden yan yana, tam olarak monte edilebilir.

* **Üst/Alt Hava Havalandırması:** * Çerçeveler **A1, A2, A3, B3, B4, C3, C4**: Üstte ve altta minimum **100 mm** boşluk gerektirir.

* Çerçeveler **B1, B2, C1, C2**: Üstte ve altta minimum **200 mm** boşluk gerektirir.
