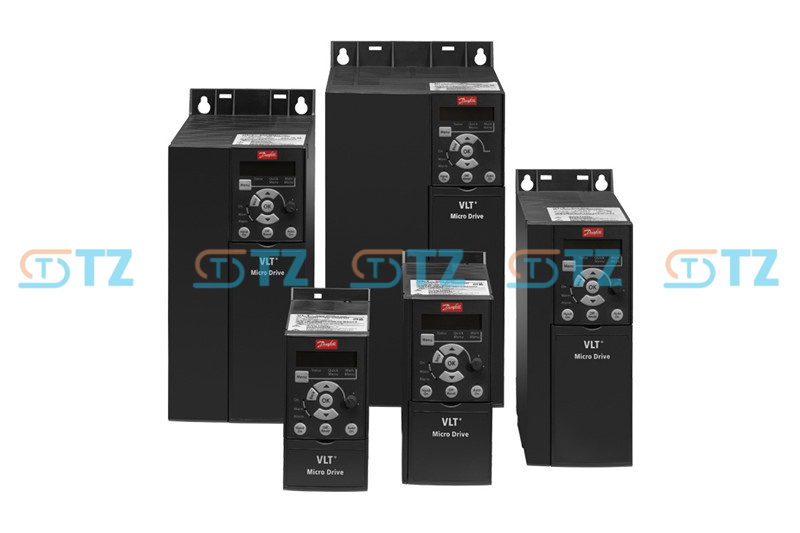

Danfoss VLT® Mikro Sürücü FC 51

# Danfoss VLT® Micro Drive FC 51 Hızlı Referans Kılavuzu

## 1. Temel Teknik Özellikler

* **1 Fazlı 200~240 V AC:** 0,18 ~ 2,2 kW (0,25 ~ 3 hp)

* **3 Fazlı 200~240 V AC:** 0,25 ~ 3,7 kW (0,33 ~ 5 hp)

* **3 Fazlı 380~480 V AC:** 0,37 ~ 22 kW (0,5 ~ 30 hp)

* **Kontrol Modu:** Gelişmiş Vektör Kontrolü (VVC+), Dahili PI Kontrolcüsü, Akıllı Mantık Kontrolcüsü (SLC)

* **Dahili İletişim:** Modbus RTU ve Danfoss FC Protokolünü destekleyen RS-485 arayüzü

---

## 2. Kontrol Terminali Tanımları

* **Terminal 12:** +24V DC Çıkışı (Dijital girişler için besleme gerilimi olarak kullanılır)

* **Terminal 18:** Dijital Giriş 1 (Varsayılan: `[8]` Başlat)

* **Terminal 19:** Dijital Giriş 2 (Varsayılan: `[10]` Ters Çevirme)

* **Terminal 27:** Dijital Giriş 3 (Varsayılan: `[1]` Geriye doğru hareket)

* **Terminal 29:** Dijital Giriş 4 (Varsayılan: `[14]` Jog)

* **Terminal 20:** Dijital Topraklama (GND)

* **Terminal 50:** +10V DC Çıkışı (Harici potansiyometre için besleme voltajı olarak kullanılır)

* **Terminal 53:** Analog Giriş 1 (Gerilim modu: 0 ~ 10V)

* **Terminal 60:** Analog Giriş 2 (Akım modu: 0/4 ~ 20mA)

* **Terminal 55:** Analog Ortak (GND)

* **Terminaller 68 (+), 69 (-):** RS-485 Seri İletişim Arayüzü

> **Not:** Terminal bloğunun hemen üstünde bulunan donanım anahtarları, 53 ve 60 numaralı terminaller için PNP/NPN mantığı ve Voltaj/Akım sinyal tipleri arasında geçiş yapmak için kullanılır. Kablolamadan önce bu anahtarların konumlarını kontrol edin.

---

## 3. Temel Parametre Ayarları (Motor Etiketi ve Temel Kurulum)

Motorun ilk devreye alınması sırasında veya motor değişiminden sonra, motor etiketindeki bilgilere göre aşağıdaki parametreleri sırasıyla yapılandırın:

| Parametre | Parametre Açıklaması | Tipik Ayar / Not | Varsayılan Değer

|| :--- | :--- | :--- | :---

|| **1-20** | Motor Gücü | Motor etiket değeriyle eşleştirin (kW veya hp) | Modele bağlı

|| **1-22** | Motor Voltajı | Motor etiketindeki değerle eşleştirin (örneğin, 230V, 380V, 400V) | Modele bağlı

|| **1-23** | Motor Frekansı | Motor etiketindeki değerle eşleştirin (genellikle 50 Hz veya 60 Hz) | 50 Hz

|| **1-24** | Motor Akımı | Motor etiketindeki nominal akımla (A) eşleştirin | Modele bağlı

|| **1-25** | Motor Nominal Hızı | Motor etiketindeki nominal hıza (RPM) göre ayarlayın | Modele bağlı

|| **1-29** | Otomatik Motor Adaptasyonu (AMA) | **`[1]` Tam AMA'yı etkinleştir** olarak ayarlayın, ardından başlatmak için **Elle Çalıştır** tuşuna basın | `[0]` Kapalı

|| **3-41** | Rampa 1 Yükselme Süresi | 0 Hz'den nominal frekansa hızlanma süresi (saniye) | 3,00 s

|| **3-42** | Rampa 1 Düşüş Süresi | Nominal frekanstan 0 Hz'ye yavaşlama süresi (saniye) | 3,00 s

|| **4-12** | Motor Hızı Alt Sınırı | Sürücünün izin verdiği minimum çıkış frekansı (Hz) | 0,0 Hz

|| **4-14** | Motor Hızı Üst Sınırı | Sürücünün izin verdiği maksimum çıkış frekansı (Hz) | 65,0 Hz

|---

## 4. Kontrol ve Referans Kaynağı Yapılandırması

Aşağıdaki parametre kombinasyonlarını, kendi kontrol şemanıza uyacak şekilde ayarlayın:

Şema A: Tuş Takımı Kontrolü (Yerel Kontrol Modu)

* **0-02** = `[1]` (Yerel ekran birimi Hz olarak ayarlandı)

* **3-15** = `[21]` (Ana Referans Kaynağı 1, LCP potansiyometresine ayarlandı)

Şema B: Harici Terminal Başlatma + Harici Potansiyometre Hız Kontrolü (En Yaygın Olan)

* **5-10** = `[8]` (Terminal 18 "Başlat" olarak yapılandırılmış)

* **3-15** = `[1]` (Ana Referans Kaynağı 1, Analog Giriş 53'e ayarlandı)

* **6-10** = `0,07 V` (Terminal 53 Düşük Voltaj ölçeklendirmesi, genellikle varsayılan değeri koruyun)

* **6-11** = `10.00 V` (Terminal 53 Yüksek Gerilim ölçeklendirmesi, genellikle varsayılan değeri koruyun)

---

## 5. Sık Karşılaşılan Arıza ve Alarm Sorunları

Bir arıza meydana geldiğinde, sürücü ekranı bir alarm kodu yanıp söner. Hızlı teşhis için bu listeye bakın:

* **W2 / AL2 (Canlı Sıfır Hatası):** Terminal 60'taki akım sinyali 2mA'nın altına düştü. Sensörünüzden/PLC'nizden gelen 4-20mA devresinde kopuk bir kablo veya açık devre olup olmadığını kontrol edin.

* **W7 / AL7 (Aşırı Gerilim):** Ara devre (DC-bus) gerilimi çok yüksek. Bu genellikle agresif frenleme sırasında yüksek rejeneratif enerjiden kaynaklanır. **[3-42]** parametresindeki düşüş süresini artırın.

* **W8 / AL8 (Düşük Voltaj):** Şebeke voltajı minimum çalışma limitinin altına düştü veya güç kesintisi yaşandı. Gelen şebeke gücünün kararlılığını kontrol edin.

* **W13 / AL13 (Aşırı Akım):** İnverter tepe akım limiti aşıldı. Yükte mekanik sıkışma veya kilitlenme olup olmadığını kontrol edin veya motor kablosunda kısa devre olup olmadığını inceleyin.

* **W14 / AL14 (Toprak Kaçağı):** Çıkış fazlarından toprağa deşarj. Sürücü ile motor arasındaki kabloların izolasyon durumunu kontrol edin.
