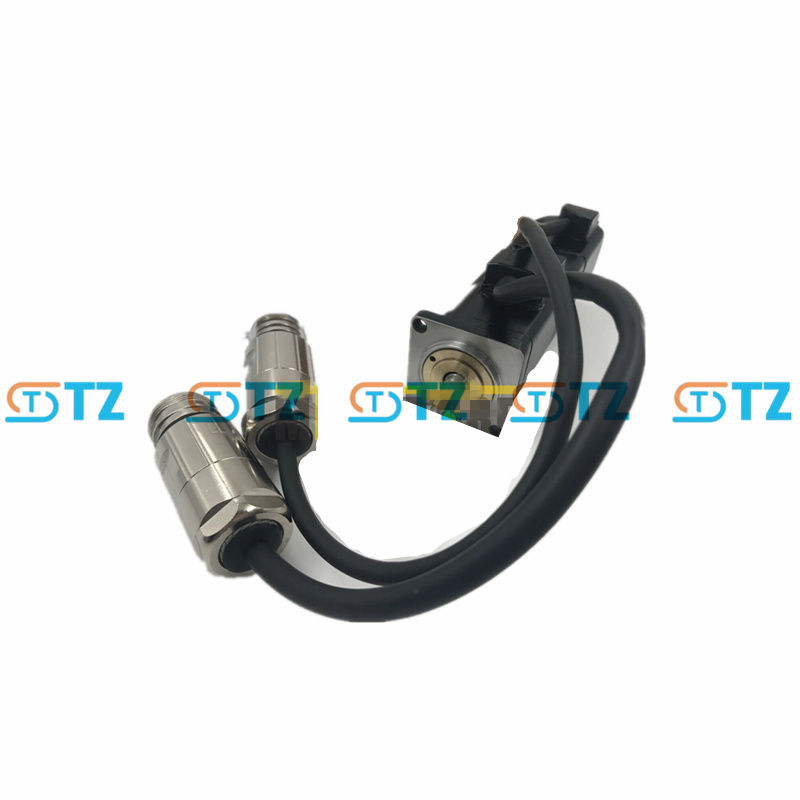

YASKAWA SGMAH-A5AAA6CD-OY YÜKSEK PERFORMANSLI SERVO MOTOR SIGMA II SERİSİ

Ürün Parametreleri

Nominal Çıkış: 50W (0,05 kW).

Güç Kaynağı Voltajı: Tek fazlı veya 3 fazlı 200-230V AC, 50/60 Hz.

Anma Hızı: 3000 d/dk.

Maksimum Hız: 6000 d/dk.

Nominal Tork: 0,159 Nm (1,41 lb-in).

Maksimum Tork: 0,477 Nm (4,23 lb-in, 3 saniye boyunca nominal torkun yaklaşık %300'ü).

Rotor Ataleti: Yaklaşık 0,0000176 kg·m² (yüksek ivmelenme için çok düşük atalet).

Kodlayıcı:

Tür: 13 bit artımlı kodlayıcı (8192 darbe/devir). Küçük ölçekli uygulamalar için güvenilir konumlandırma sağlar.

Fren:

Tutma Freni: 24VDC, tipik olarak ≥0,2 Nm tutma torku. Güç kesintisi veya acil duruşlar sırasında yükü sabitlemek için devreye girer.

Koruma Sınıfı: IP55 (kapalı, kendi kendini soğutan, şaft geçiş kısmı hariç; contalarla IP67 opsiyonel).

Çevre:

Çalışma Sıcaklığı: 0°C ila 40°C.

Depolama Sıcaklığı: -15°C ila 70°C.

Nem: %20-80 RH (yoğuşmasız).

Titreşim Seviyesi: V15 (≤15 µm).

Yalıtım:

Yalıtım Direnci: 500VDC'de ≥10 MΩ.

Dayanım Voltajı: 1 dakika boyunca 1500V AC.

Isıya Dayanıklılık: Sınıf B.

Mil Tasarımı: Kama yuvası ve dişe sahip düz mil (güvenli bağlantı için). Yağ/toz contası yok (AAA6CD için standart; gerekirse onaylayın).

Akım:

Anma Akımı: Yaklaşık 0,64A.

Tepe Akımı: Yaklaşık 1,92A.

Verimlilik: Kalıcı mıknatıs tasarımı sayesinde yüksek verimlilik.

Sertifikalar: UL, cUL, CE (yapılandırmaya bağlı).

Uyumlu Sürücüler: Yaskawa Sigma II SGDH servo amplifikatörleriyle (örneğin, SGDH-A5AE veya SGDH-01AE) eşleştirilebilir.

Fonksiyonlar

Süper Yüksek Güç Oranı: Çok düşük atalet (0,0000176 kg·m²), yüksek devirli görevler için ideal olan hızlı hızlanma/yavaşlama sağlar. 3 saniye boyunca nominal değerin %300'ünde (0,477 Nm) pik tork, kısa yüksek talep patlamalarını destekler.

Hassas Konumlandırma: 13 bitlik artımlı kodlayıcı (8192 darbe/devir), küçük ölçekli hassas görevler için yeterli çözünürlük sağlar. Konum tutma gerektiren uygulamalar için mutlak kodlayıcı yükseltmeleriyle uyumludur.

Entegre Fren: 24VDC tutma freni, güç kapalıyken, acil duruşlarda veya rölanti durumlarında yükü sabitler ve dikey veya yüksek ataletli kurulumlarda güvenliği artırır. Hızlı devreye girme/devreden çıkarma, döngü gecikmelerini en aza indirir.

Kompakt Tasarım: Küçük 40 mm flanş ve kısa uzunluk, minyatür ekipmanlardaki kısıtlı alanlara uyar. Hafif (~0,9 kg) dinamik sistemlerdeki mekanik stresi azaltır.

Çevresel Dayanıklılık: IP55 derecesi (şaft hariç) toza ve düşük basınçlı su jetlerine karşı koruma sağlar. Daha zorlu ortamlar için contalarla isteğe bağlı IP67 (AAA6CD'de standart değildir).

Esnek Kontrol: SGDH amplifikatörleri aracılığıyla pozisyon, hız ve tork kontrolünü destekler. Ağ sistemleri için analog/darbe girişleri veya MECHATROLINK-II ile uyumludur.

Düşük Bakım: Kalıcı mıknatıslı rotor fırça bakımını ortadan kaldırır. Kendiliğinden soğutulan tasarım termal yönetim ihtiyaçlarını azaltır.

Otomatik Ayarlama: SGDH sürücülerle eşleştirildiğinde, hızlı kurulum ve optimize edilmiş performans için çevrimiçi otomatik ayarlamayı destekler.

Uygulama Senaryoları

Elektronik Montajı: Hızlı ve hassas hareketlerin kritik olduğu küçük alma ve yerleştirme makinelerini veya SMT ekipmanlarını çalıştırır. Fren, güç kapalıyken güvenli konumlandırmayı sağlar.

Paketleme Makineleri: Kompakt etiketleme, kapatma veya kartonlama sistemlerine güç verir, yüksek hızlı çevrim için düşük ataletten yararlanır. Küçük boyutu sıkışık makine düzenlerine uygundur.

Tıbbi Cihazlar: Tanı ekipmanlarında (örneğin görüntüleme sistemleri) veya robotik cerrahi aletlerinde kullanılır ve steril ortamlarda hassas hareket sağlar. Fren, dikey uygulamalarda güvenliği artırır.

Robotik: Hafif robotik kollardaki eklemleri montaj veya muayene için tahrik eder, kompakt tasarım ve yüksek tepkisellikten faydalanır.

Tekstil Makineleri: Küçük tezgahları veya dikiş makinelerini kontrol ederek karmaşık desenler için tutarlı tork ve hassasiyet sağlar.

Laboratuvar Otomasyonu: Küçük boyut ve doğruluğun önemli olduğu pipetleme robotlarına veya örnek işleyicilere güç sağlar. Fren, hassas kurulumlarda yük kaymasını önler.

Küçük Konveyörler: Lojistik veya üretimde minyatür konveyör sistemlerini çalıştırır, alan ve enerji kullanımını optimize eder.

Baskı Ekipmanları: Kompakt yazıcılarda besleme silindirlerini veya kesicileri tahrik eder, yüksek hızlı ve doğru çalışmayı destekler.
