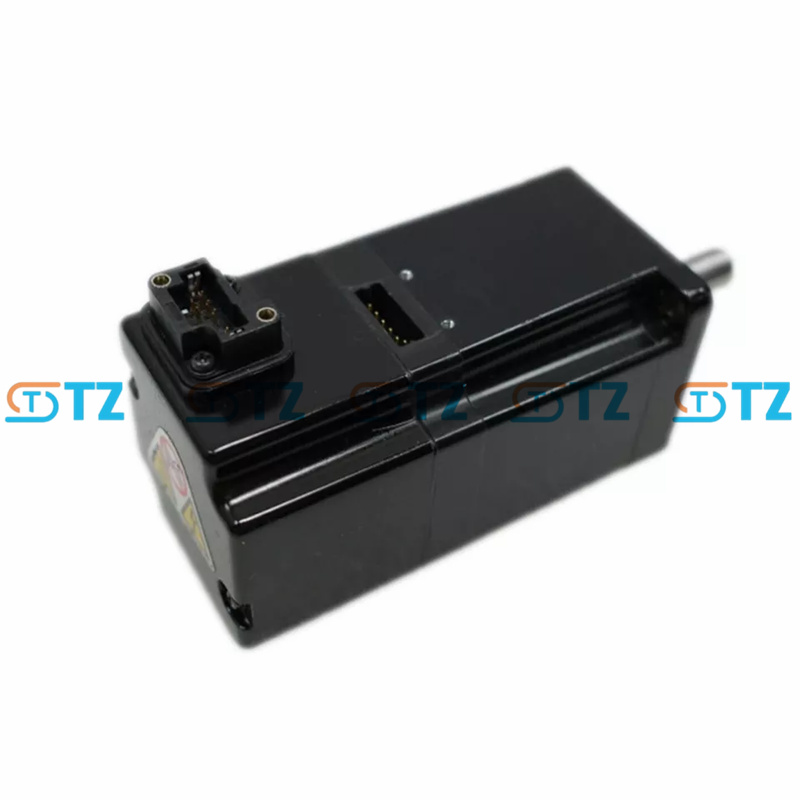

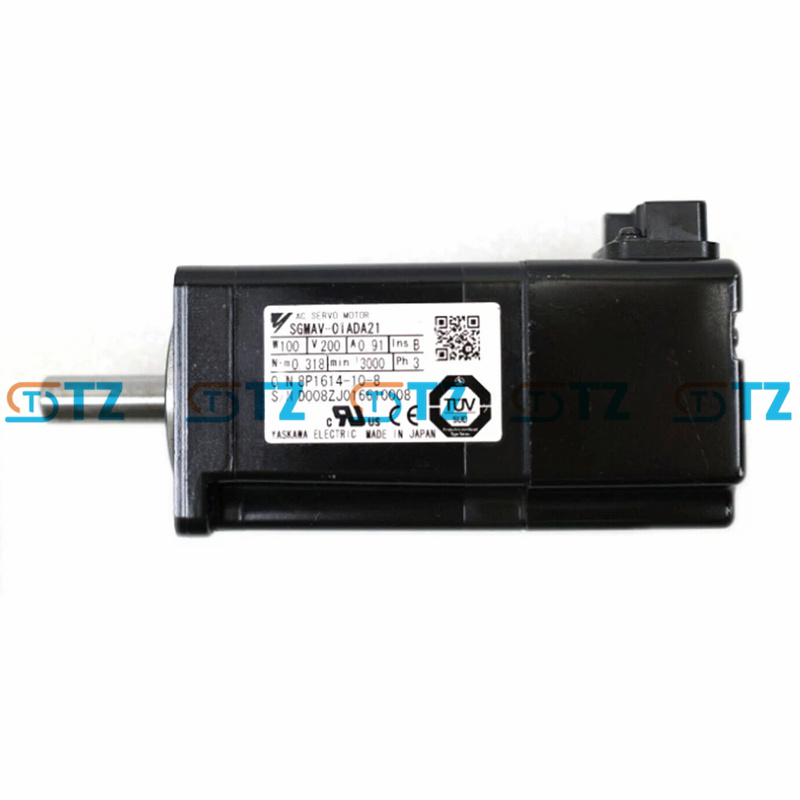

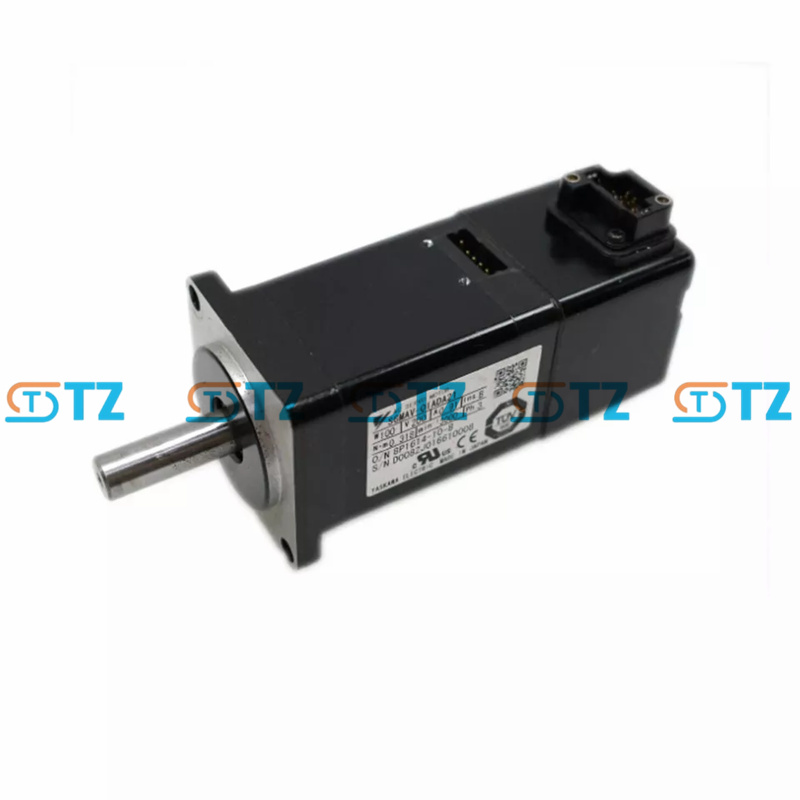

YASKAWA SGMAV-01ADA21 KOMPAKT FIRÇASIZ SERVO MOTOR SIGMA-5 SERİSİ

Ürün Parametreleri

Anma Çıkışı: 100W (0,1 kW).

Güç Kaynağı Voltajı: Tek fazlı veya 3 fazlı 200-230V AC, 50/60 Hz.

Anma Hızı: 3000 d/dk.

Maksimum Hız: 6000 d/dk.

Nominal Tork: 0,318 Nm (2,82 lb-in).

Maksimum Tork: 0,954 Nm (8,46 lb-in, kısa süreler için nominal torkun yaklaşık %300'ü).

Rotor Ataleti: Yaklaşık 0,0000308 kg·m² (yüksek ivmelenme için ultra düşük atalet).

Kodlayıcı:

Tür: 20 bit artımlı kodlayıcı (1.048.576 darbe/devir). Yüksek çözünürlüklü konumlandırma sağlar ancak başlangıçta başlangıç ​​konumuna dönmeyi gerektirir.

Fren: Dahil değildir (ADA21 freni hariç tutar; frenli modeller “C” ekini kullanır, örneğin ADA6C).

Koruma Sınıfı: IP65 (kapalı, toza ve düşük basınçlı su jetlerine karşı korumalı, şaft geçiş kısmı hariç).

Yağ Keçesi: Dahil değildir (ADA21'de yağ keçesi yoktur; mühürlü modellerde "S" eki kullanılır, örneğin ADA6S).

Çevre:

Çalışma Sıcaklığı: 0°C ila 40°C.

Depolama Sıcaklığı: -15°C ila 70°C.

Nem: %20-80 RH (yoğuşmasız).

Titreşim Seviyesi: V15 (≤15 µm).

Yalıtım:

Yalıtım Direnci: 500VDC'de ≥10 MΩ.

Dayanım Voltajı: 1 dakika boyunca 1500V AC.

Isıya Dayanıklılık: Sınıf B.

Şaft Tasarımı: Kama yuvası olmayan düz şaft, vidalı (esnek kaplin için). Yağ keçesi yok, temiz ortamlara uygundur.

Akım:

Anma Akımı: Yaklaşık 0,91A.

Tepe Akımı: Yaklaşık 2,8A.

Verimlilik: Kalıcı mıknatıs tasarımı sayesinde yüksek verimlilik.

Sertifikalar: UL, cUL, CE, RoHS uyumlu.

Uyumlu Sürücüler: Yaskawa Sigma-5 SGDV servo amplifikatörleriyle eşleşir

Fonksiyonlar

Süper Yüksek Güç Oranı: Ultra düşük atalet (0,0000308 kg·m²), yüksek devirli görevler için ideal olan hızlı hızlanma/yavaşlama sağlar. %300 tepe torku (0,954 Nm), kısa süreli yüksek talepleri destekler.

Hassas Konumlandırma: 20 bitlik artımlı kodlayıcı (1.048.576 darbe/devir), alt mikron doğruluk için ultra yüksek çözünürlük sağlar. Artımlı kodlayıcı nedeniyle başlangıçta ana konuma dönmeyi gerektirir.

Kompakt Tasarım: 40 mm flanş ve ~92 mm uzunluk, minyatür ekipmanlardaki kısıtlı alanlara uyar. Hafif (0,4 kg) dinamik sistemlerdeki mekanik stresi azaltır.

Çevresel Dayanıklılık: IP65 derecesi toza ve düşük basınçlı su jetlerine karşı koruma sağlar, hafif endüstriyel ortamlar için uygundur. V15 titreşim direnci mekanik stres altında güvenilirlik sağlar.

Esnek Kontrol: Sigma-5 SGDV amplifikatörleri aracılığıyla pozisyon, hız ve tork kontrolünü destekler. Ağ bağlantılı sistemler için darbe treni, analog voltaj veya MECHATROLINK-II/III ile uyumludur.

Düşük Bakım: Fırçasız, kalıcı mıknatıs tasarımı fırça aşınmasını ortadan kaldırır. Kendiliğinden soğutulan çalışma termal yönetim ihtiyaçlarını azaltır.

Güvenlik ve Uyumluluk: ISO 13849-1'i karşılayan uyumlu sürücülerle Güvenli Tork Kapalı (STO) özelliğini destekler. UL/CE sertifikaları küresel kullanılabilirliği garanti eder.

Otomatik Ayarlama: Sigma-5 sürücüler, hızlı kurulum ve kararlı performans için kazanımları optimize eden gelişmiş otomatik ayarlama (örneğin, tek parametreli ayarlama) sunar.

Uygulama Senaryoları

Yarı İletken Üretimi: Alt mikron doğruluk için yüksek çözünürlüklü kodlayıcıdan yararlanarak yonga işleyicileri veya çip montajcılarını çalıştırır. Kompakt boyutu temiz oda ekipmanlarına uygundur.

Elektronik Montajı: Hızlı ve hassas hareketlerin kritik olduğu pick-and-place makinelerine veya SMT ekipmanlarına güç sağlar. Düşük atalet yüksek çevrim oranlarını destekler.

Robotik: Montaj veya muayene için hafif robotik kollardaki eklemleri tahrik eder, küçük boyut ve dinamik tepkiden faydalanır. Paketleme Makineleri: Kompakt etiketleme, sızdırmazlık veya kartonlama sistemlerini çalıştırır, alanı ve hızı optimize eder. IP65 derecesi tozlu ortamları destekler.

Tıbbi Cihazlar: Tanı ekipmanlarında (örneğin görüntüleme veya laboratuvar otomasyonu) kullanılır ve dar alanlarda düzgün, doğru hareket sağlar.

Tekstil Makineleri: Küçük tezgahları veya dikiş makinelerini kontrol ederek karmaşık desenler için tutarlı tork sağlar.

Laboratuvar Otomasyonu: Küçük boyut ve hassasiyetin önemli olduğu pipetleme robotlarına veya numune işleyicilere güç sağlar.

Küçük Konveyörler: Lojistik veya üretimde minyatür konveyör sistemlerini çalıştırarak enerji kullanımını en aza indirir.
