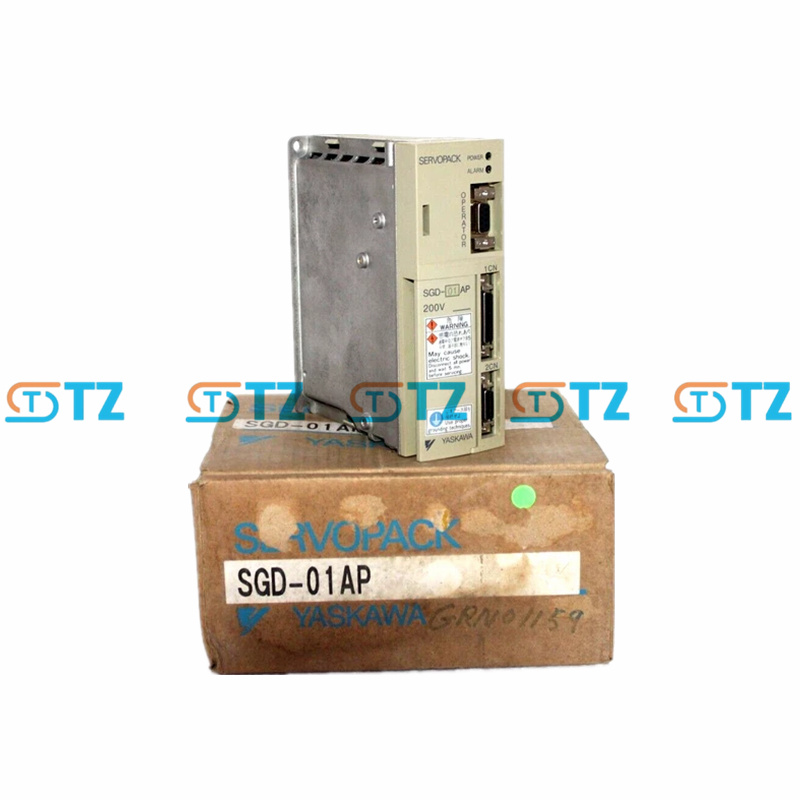

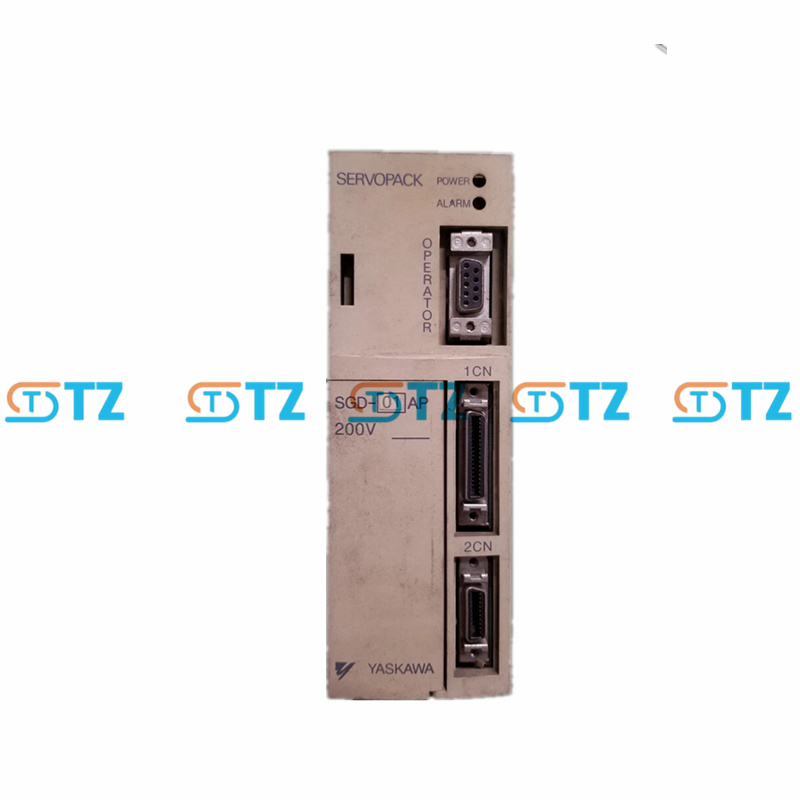

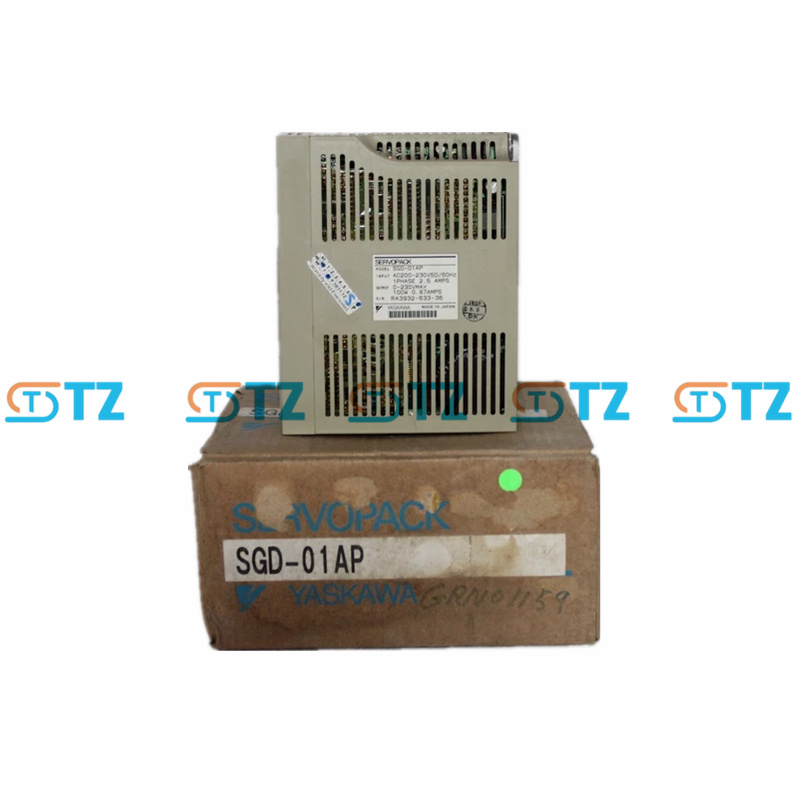

YASKAWA SGD-01AP KOMPAKT SERVOPACK SIGMA-I SERİSİ

Ürün parametresi

Modeli: SGD-01AP

Seri: Sigma-I SGD

Nominal çıkış gücü: 100 W (0,13 HP)

Güç kaynağı voltajı: tek fazlı 200-230 VAC (+10%/-15%), 50/60 Hz

Giriş akımı: yaklaşık 2,5A

Sürekli çıkış akımı: 0.87A

Tepe çıkış akımı: yaklaşık 2,6A

Çıkış voltajı: 0-230 VAC (Maks.)

Kontrol modu: Konumlandırma kontrolü (darbe treni: adım/yön veya CW/CCW), destek hızı/tork kontrolü (analog giriş)

Hız kontrol aralığı: 1:500

Kodlayıcı desteği: Artımlı kodlayıcı (2048 ppr, Sigma-I standardı), SGM servo motorlarla uyumludur

İletişim arayüzü: RS-422 (sınırlı destek, MECHATROLINK-II/III yok)

Analog giriş: 1 (-10 ila +10 VDC hız/tork kontrolü için, parametre Ayarlarına bağlı olarak)

Dijital giriş: 5 (servo aktif, alarm sıfırlama, pozisyon tetikleyicisi, vb.)

Dijital çıkış: 3 (alarm, konumlandırma tamamlandı, vb.)

Koruma seviyesi: IP1X (kapalı alan temizlik ortamı)

Soğutma yöntemi: doğal soğutma

Ortam sıcaklığı: 0 ila +55°C

Sertifikasyon: UL 508C, EN 50178, EN 55011 Sınıf A Grup 1, EN 61800-3

Uygulanabilir motor: SGM serisi (örneğin SJM-A5AW, SJMP-01AW), SG-V A5 ile kısmen uyumludur

Özellik

Konumlandırma kontrolü: Noktadan noktaya konumlandırma görevleri için darbe treni girişini (adım/yön veya CW/CCW) destekler. Köken regresyonu, JOG işlemi ve konum izleme dahil olmak üzere yerleşik konumlandırma özellikleri.

Temel hareket kontrolü: Hız ve tork kontrolü (analog giriş üzerinden, parametre ayarına tabi) desteklenmektedir. Hız kontrol aralığı 1:500, iyi bir dinamik tepki sağlar (yaklaşık 400 Hz frekans tepkisi, Sigma-I standardı).

Kodlayıcı geri bildirimi: 2048 ppr artımlı kodlayıcılarla uyumludur, SGM motorlarının seri kodlayıcı otomatik tanınmasını destekler. Yüksek çözünürlüklü kodlayıcılar (20 bit veya 24 bit gibi) desteklenmez.

Çevresel uyumluluk: Devre kartı, nem ve toz direncini artırmak için vernikle kaplanmıştır. Kompakt tasarım, hacim geleneksel servo amplifikatörünün yaklaşık 1/4'ü kadardır, küçük alanlara kurulumu kolaydır.

Güvenilirlik: Dahili aşırı yük, aşırı gerilim, aşırı akım koruması, temel alarm fonksiyonu ile donatılmıştır (LED göstergesi aracılığıyla). PC izleme desteklenir (SigmaWin'in önceki sürümü gibi özel bir yazılım gereklidir).

Diğer özellikler: Yumuşak önyükleme süresi ayarı (0-10 saniye). Kodlayıcı sinyal geri bildirimi için A/B faz hattı sürücü çıkışı. Artımlı veya mutlak kodlayıcı geri bildirimini destekler (motor yapılandırmasına bağlı olarak).

Uygulama senaryosu

Küçük robotlar: Basit konumlandırma kontrolü elde etmek için hafif robot eklemlerini (masaüstü robot kolları gibi) çalıştırın.

Elektronik montaj: Küçük montaj makinelerinde, tak-çalıştır cihazlarda veya test platformlarında düşük güçte hareket eden parçaları kontrol etmek için kullanılır.

Paketleme ekipmanları: Düşük yük gereksinimlerini karşılamak için hafif konveyör bantlarını, etiket aparatlarını veya küçük paketleme mekanizmalarını çalıştırın.

Tekstil makineleri: Küçük bir tekstil makinesini kontrol eden, temel hız ve konumlandırma kontrolü sağlayan bir besleme veya gerdirme mekanizması.

Kendin Yap CNC sistemi: Düşük güç tüketimli CNC gravür makinesi veya 3D yazıcı için SGM-A5AW veya SGMP-01AW motorlu.

Laboratuvar ekipmanları: Düşük gürültü ve minyatürleştirme gerektiren hassas test platformları için konumlandırma sürücüleri.
