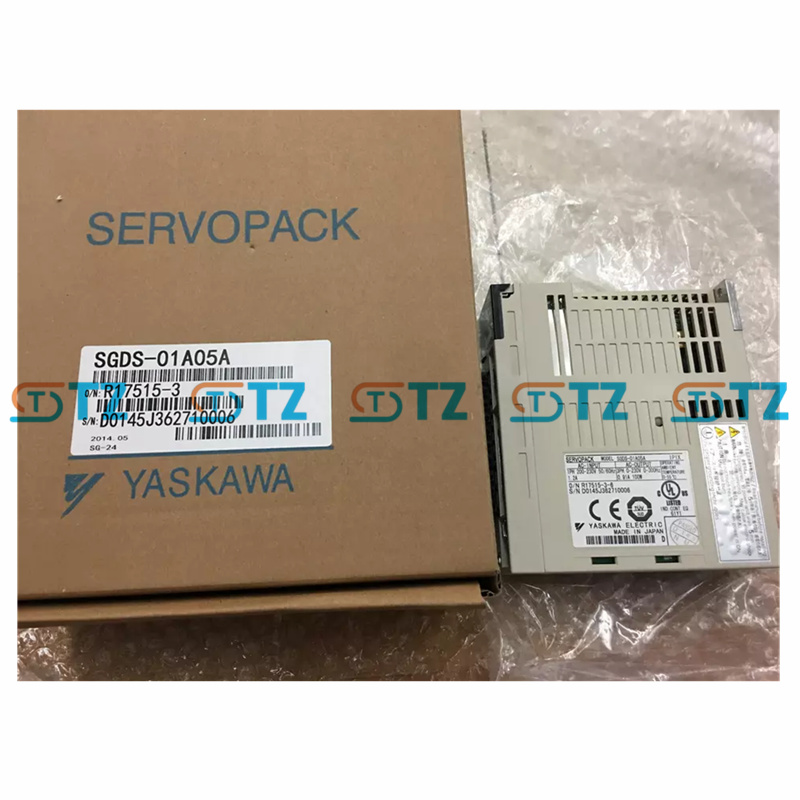

YASKAWA SGDS-01A05A SERVO SÜRÜCÜ Sigma-V SERİSİ

Ürün Parametreleri

Modeli: SGDS-01A05A

Seri: Sigma-III SGDS

Nominal Çıkış: 100W (0,13 HP)

Giriş Gücü:

Voltaj: Tek fazlı veya üç fazlı 200-240 VAC (170-253 VAC, +10%/-15%)

Frekans: 50/60 Hz

Akım: ~1,2 A (tahmini, SGDS-01A01A'ya göre)

Çıkış Gücü:

Voltaj: 0-230 VAC, üç fazlı

Sürekli Akım: ~0,91 A (tahmini, SGDS-01A01A ile uyumlu)

Frekans: 0-300 Hz

Kontrol Modları: Hız, tork, pozisyon kontrolü (lineer motorlar için optimize edilmiştir)

Kontrol Yöntemi: Tam dalga doğrultma, IGBT PWM kontrolü, sinüs dalgası sürücüsü

Hız Kontrol Aralığı: 1:5000

Kodlayıcı Desteği: 17 bit artımlı kodlayıcı (131.072 ppr); parametreli 13 bit artımlı kodlayıcı (2048 x 4 ppr) ayarlama

İletişim Arayüzü: MECHATROLINK-II (seri tamamen kapalı arayüz); RS-422 opsiyonel

Dijital Girişler/Çıkışlar: Girişler: 7 (örneğin, P-OT, N-OT, /P-CL, /N-CL, sıralı girişler) Çıkışlar: 3 (örneğin, /COIN, /V-CMP, /S-RDY) Analog Girişler: Tork Kontrolü: -3 ila +3 VDC (ayarlanabilir -1 ila +10 VDC, ~16 μs tepki) Hız Kontrolü: -6 ila +6 VDC (ayarlanabilir -2 ila +10 VDC, ~30 μs tepki)

Entegre Fonksiyonlar: Gerçek zamanlı otomatik ayarlama Uyarlamalı ayarlama Titreşim bastırma JOG çalışması Ana konuma dönme işlevi Tam kapalı devre kontrolü (harici kodlayıcı ile) Parametre ayarı için 5 hatlı dijital operatör

Koruma Fonksiyonları: Aşırı akım, aşırı gerilim, düşük gerilim, aşırı ısınma, aşırı yük, rejeneratif arıza

Ortam Sıcaklığı: 0°C ila +55°C

Koruma Derecesi: IP10 (kontrol kabinine monte edilmeli, nemden, aşındırıcı gazlardan, tozdan kaçınılmalıdır)

Soğutma Yöntemi: Doğal soğutma (100W modelinde dahili rejeneratif direnç yoktur)

Standartlara Uygunluk: UL 508C, EN 50178, EN 55011 Sınıf A Grup 1, EN 61800-3, EN 61800-5-1

Fonksiyonlar

Yüksek Frekans Tepkisi: 1,6 kHz tepkisi konumlandırma süresini en aza indirerek doğrusal motor uygulamaları için dinamik performansı artırır.

Gerçek Zamanlı Otomatik Ayarlama: Değişen yükler için kazanımları otomatik olarak ayarlar ve kurulumu basitleştirir.

Uyarlamalı Ayarlama: Titreşimi ve yerleşme süresini azaltarak performansı optimize eder.

Titreşim Bastırma: Mekanik rezonansı en aza indirerek düzgün doğrusal hareket sağlar.

Tam Kapalı Döngü Kontrolü: Gelişmiş doğruluk için harici kodlayıcı geri bildirimini destekler.

MECHATROLINK-II Haberleşme: Gerçek zamanlı çok eksenli senkronizasyon ve ağ entegrasyonunu sağlar.

Kullanıcı Dostu Arayüz: 5 satırlı dijital operatör, parametre kurulumu ve teşhis için çalışabilirliği artırır.

Koruma Özellikleri: Alarm geçmişine sahip kapsamlı güvenlik önlemleri (aşırı akım, aşırı gerilim, aşırı ısınma).

Kompakt Tasarım: Küçük ayak izi (55 mm genişlik) alan kısıtlaması olan kontrol panolarına uygundur.

Uygulama Senaryoları

CNC Frezeler: Hassas kesim veya gravür için doğrusal eksenleri tahrik eder.

Al-Yerleştir Sistemleri: Yarı iletken montajında ​​hızlı ve doğru bileşen yerleştirme için doğrusal motorlara güç sağlar.

Yarı İletken Ekipmanı: Yonga işleme veya test sistemlerindeki doğrusal aşamaları kontrol eder.

Otomatik Muayene Sistemleri: Görüntü sistemleri için hassas doğrusal konumlandırma sağlar.

Malzeme Taşıma: Kompakt otomasyon hatlarında lineer konveyörleri veya mekikleri tahrik eder.

Endüstriler: Elektronik üretimi, yarı iletkenler, otomasyon, hassas mühendislik.
