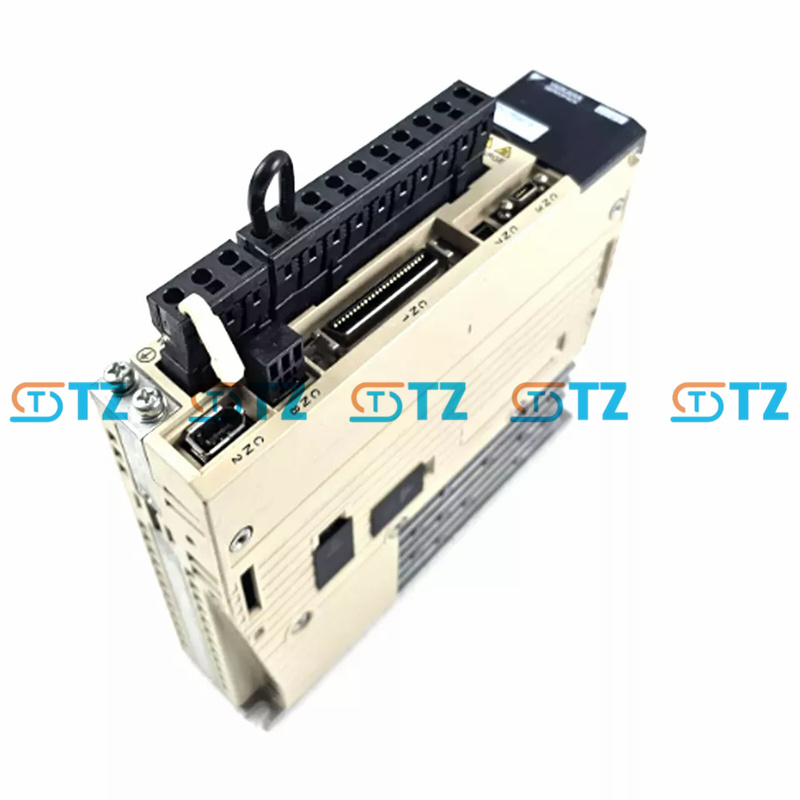

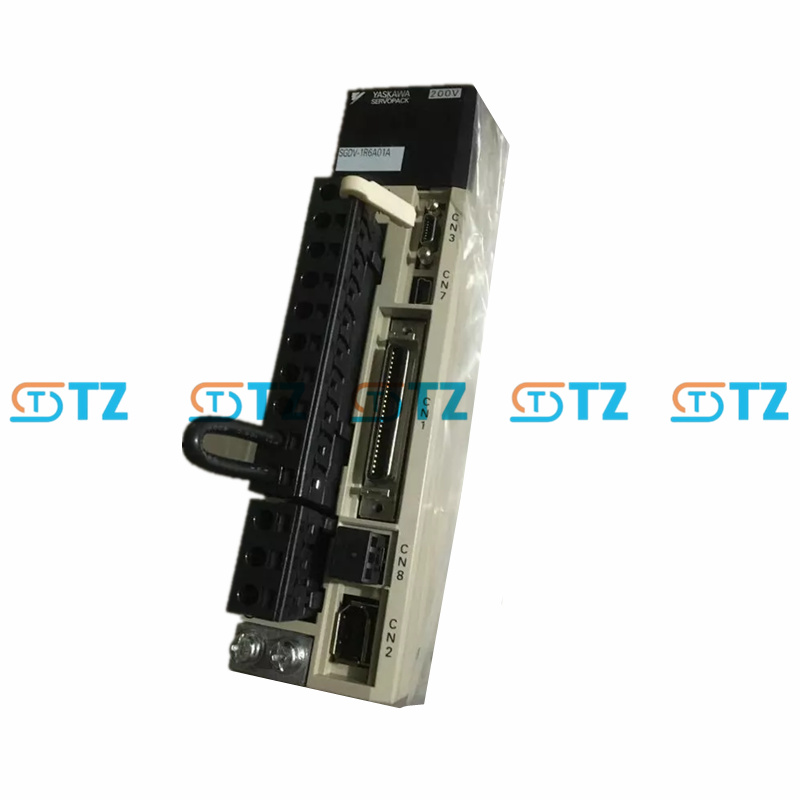

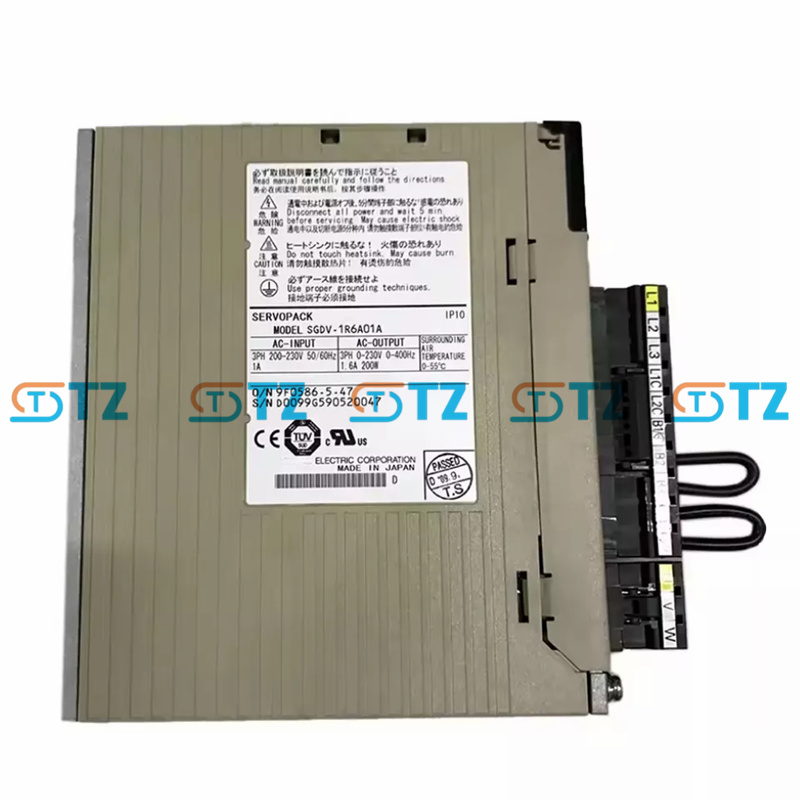

YASKAWA SGDV-1R6A01A SERVO MOTOR Sigma-V SERİSİ

Ürün Parametreleri

Modeli: SGDV-1R6A01A

Seri: Sigma-V SGDV

Nominal Çıkış: 200W (0,27 HP)

Giriş Gücü:

Voltaj: Üç fazlı 200-230 VAC (170-253 VAC, +10%/-15%)

Frekans: 50/60 Hz

Akım: ~1,7 A (referans SGDV-1R6A05A,)

Çıkış Gücü:

Voltaj: 0-230 VAC, üç fazlı

Sürekli Akım: 1,6 A

Frekans: 0-300 Hz

Kontrol Modları: Hız, tork, pozisyon kontrolü

Kontrol Yöntemi: Tam dalga doğrultma, IGBT PWM kontrolü, sinüs dalgası sürücüsü

Hız Kontrol Aralığı: 1:5000

Kodlayıcı Desteği: 20 bit mutlak/artımlı kodlayıcı (1.048.576 ppr, mutlak mod için JZSP-BA01 pil gerektirir)

İletişim Arayüzü: RS-422 (ek modülle MECHATROLINK-II opsiyonel)

Dijital Girişler/Çıkışlar:

Girişler: 8 (P-OT, N-OT, /P-CL, /N-CL, /SI0-/SI6, /HWBB1, /HWBB2)

Çıktılar: 12 (ALO1-ALO3, /COIN, /V-CMP, /TGON, /S-RDY, /CLT, /VLT, /BK, /WARN, /NEAR, EDM1, PAO/PBO/PCO)

Analog Girişler:

Tork Kontrolü: 1 x -3... +3Vdc (ayarlanabilir -1... +1Vdc ila -10... +10Vdc, 16μs tepki)

Hız Kontrolü: 1 x -6... +6Vdc (ayarlanabilir -2... +2Vdc ila -10... +10Vdc, 30μs tepki)

Entegre Fonksiyonlar: Ayarlama gerektirmeyen fonksiyon Gelişmiş otomatik ayarlama Titreşim bastırma JOG çalışması Ana konuma dönme işlevi Tam kapalı devre kontrolü Alarm geçmişi

Koruma Fonksiyonları: Aşırı akım, aşırı gerilim, düşük gerilim, aşırı ısınma, aşırı yük koruması

Ortam Sıcaklığı: 0°C ila +55°C

Koruma Derecesi: IP10 (kontrol kabinine monte edilmeli, nemden, aşındırıcı gazlardan ve tozdan kaçınılmalıdır)

Soğutma Yöntemi: Doğal soğutma

Standartlara Uygunluk: UL 508C, EN 50178, EN 55011 Sınıf A Grup 1, EN 61800-3, EN 61800-5-1, EN 954 Cat.3 Stop Cat.0, IEC 61508 SIL2

Fonksiyonlar

Yüksek Frekans Tepkisi: 1 kHz minimum tepki frekansı konumlandırma süresini kısaltarak dinamik performansı artırır.

Ayarlamasız Fonksiyon: Çeşitli yükler için otomatik kazanç ayarlamasıyla devreye almayı basitleştirir.

Gelişmiş Otomatik Ayarlama: Gerçek zamanlı adaptif kontrol, performansı optimize eder ve titreşimi en aza indirir.

Titreşim Bastırma: Mekanik rezonansı azaltarak yüksek hassasiyetli görevlerde sorunsuz çalışmayı sağlar.

Tam Kapalı Döngü Kontrolü: Gelişmiş konumlandırma doğruluğu için harici kodlayıcı geri bildirimini destekler.

Esnek İletişim: RS-422 arayüzü, çok eksenli senkronizasyon için opsiyonel MECHATROLINK-II.

Koruma Özellikleri: Tanılama için alarm geçmişine sahip kapsamlı güvenlik önlemleri (aşırı akım, aşırı gerilim, aşırı ısınma).

Kullanıcı Dostu: SigmaWin+ yazılımı kurulum sihirbazları ve kablolama doğrulaması sağlayarak kurulumu kolaylaştırır.

Kompakt Tasarım: Küçük ayak izi (55 mm genişlik) alan kısıtlaması olan kontrol panolarına uygundur.

Uygulama Senaryoları

Robotik: Hassas yörünge kontrolü için küçük robot kollarını çalıştırır

CNC Makineleri: CNC freze veya torna tezgahlarında besleme eksenlerini kontrol ederek yüksek doğruluk sağlar.

Yarı İletken Ekipmanı: Hızlı ve hassas hareketlerle yonga işleme veya çip yerleştirme sistemlerine güç sağlar.

Paketleme Makineleri: Konveyörleri, etiketleme veya kapatma sistemlerini çalıştırarak verimi optimize eder.

Malzeme Taşıma: Otomasyonlu üretim hatlarında hassas konumlandırmaya olanak sağlar.

Endüstriler: Robotik, elektronik üretimi, yarı iletkenler, paketleme, malzeme taşıma.
