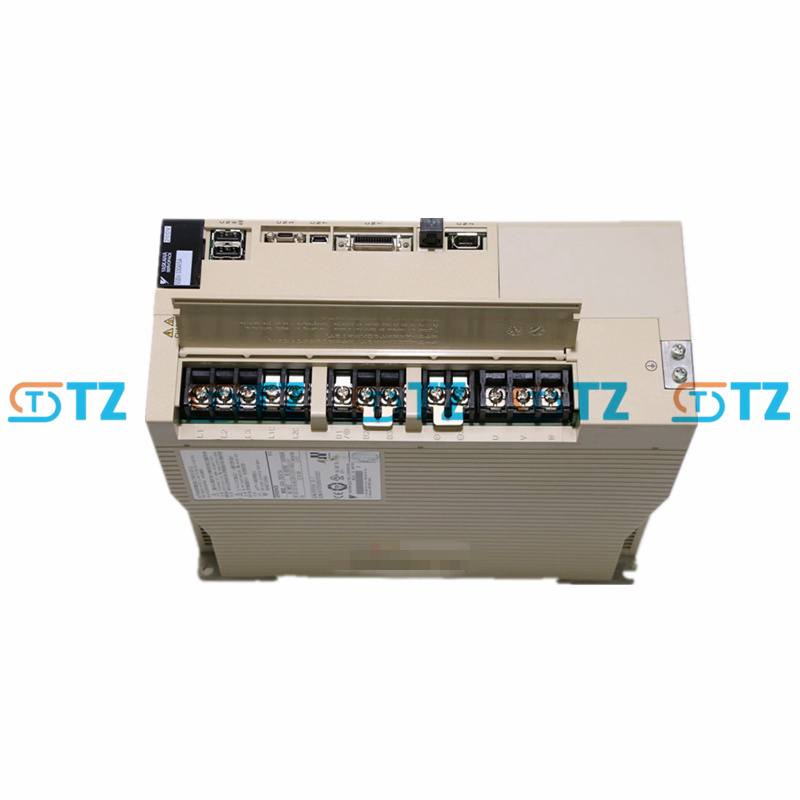

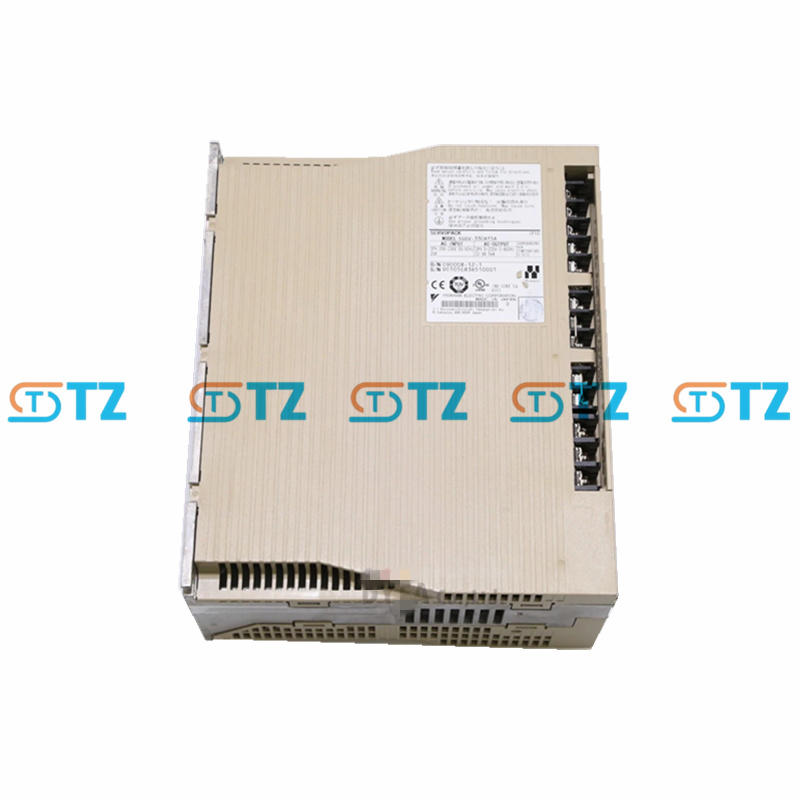

YASKAWA SGDV-330A15A SERVO SÜRÜCÜ SIGMA-5 SERİSİ

Ürün parametreleri

Modeli: SGDV-330A15A

Seri: Sigma-5 SGDV

Anma gücü: 5,0 kW (6,7 HP)

Giriş güç kaynağı:

Voltaj: 170-253 VAC, üç fazlı (nominal 200 V, +10%/-15%;) 200/208/220/230/240 VAC'yi destekler

Frekans: 50/60 Hz

Akım: 28.9A

Çıkış güç kaynağı:

Voltaj: 0-230 VAC, üç fazlı

Sürekli akım: 32.9A

Frekans: 0-300 Hz

Kontrol modu: Hız, tork, pozisyon kontrolü

Kontrol modu: Tam dalga doğrultma, IGBT PWM kontrolü, sinüs dalgası sürücüsü

Hız kontrol aralığı: 1:5000

Kodlayıcı desteği: 13 bit artımlı kodlayıcı (2048 x 4) veya 24 bit mutlak kodlayıcı (JZSP-BA01 gibi pil gerekir)

İletişim arayüzü: RS-422 (MECHATROLINK-II/III'ü destekler; EtherCAT ek modüller gerektirir)

Dijital giriş/çıkış Giriş: 7 x Evrensel giriş (/SI0 ila /SI6), ileri/geri yasaklama (P-OT/N-OT), ileri/geri tork sınırı (/P-CL/N-CL), taban bloğu (/HWBB1, /HWBB2) Çıkış: Alarm (ALM+, ALM-), Konumlandırma tamamlandı (/COIN), hız tutarlılığı (/V-CMP), motor dönüş algılama (/TGON), servo hazır olma durumu (/S-RDY), Tork sınırı (/CLT), hız sınırı (/VLT), fren kilidi (/BK), Uyarı (/WARN), Yaklaşma (/NEAR), durum izleme (EDM1), kodlayıcı darbeleri (PAO, PBO, PCO)

Analog giriş: Tork kontrolü: -3... +3Vdc (ayarlanabilir -1...) +1Vdc ila -10... +10Vdc, 16μs sıklıkla Hız kontrolü: -6... +6Vdc (ayarlanabilir -2...) +2Vdc ila -10... +10Vdc, genellikle 30μs'de

Entegre özellikler: Dahili konumlandırma işlevi Titreşim bastırma Gerçek zamanlı otomatik ayarlama JOG çalışması Kaynak arama Tam kapalı devre kontrolü Alarm geçmişi kaydı

Ortam sıcaklığı: 0°C ila +55°C

Koruma sınıfı: IP10 (Nem, aşındırıcı gazlar ve tozdan kaçınmak için kontrol kabinine monte edilmesi gerekir)

Soğutma yöntemi: Doğal soğutma

Özellik

Yüksek frekans tepkisi: 1,6 kHz frekans tepkisi, konumlandırma süresini kısaltır ve dinamik performansı artırır.

Gelişmiş ayarlama: Gerçek zamanlı otomatik ayarlama ve titreşim bastırma fonksiyonları hata ayıklamayı basitleştirir ve çeşitli yük koşullarına uyum sağlar.

Hassas kontrol: Hız kontrol aralığı 1:5000, hız, tork ve pozisyon kontrolünü destekleyerek pürüzsüz ve yüksek hassasiyetli hareket sağlar.

Esnek iletişim: RS-422 arayüzü, MECHATROLINK-II/III veya EtherCAT'ı destekler (modül gereklidir), çok eksenli senkronizasyon sağlar.

Koruma fonksiyonu: Dahili aşırı akım, aşırı gerilim, aşırı ısınma ve düşük gerilim koruması, güvenli çalışmayı sağlamak için alarm geçmişi kaydı.

Hızlı kurulum: SigmaWin+ Mühendislik araçları kurulum sihirbazları ve kablolama onaylama işlevleri sunarak hata ayıklama süresini azaltır.

Uyumluluk: YASKAWA Sigma-5 serisi döner motorlarla (örneğin SGMGV-55A) birlikte kullanıldığında, artımlı veya mutlak kodlayıcı geri bildirimini destekler ve mutlak kodlama için pil desteği gerektirir.

Uygulama senaryosu

Robot: Yüksek hassasiyetli yörünge ve konumlandırma elde etmek için büyük robot kollarını çalıştırır.

CNC takım tezgahları: İşleme doğruluğunu artırmak için CNC takım tezgahlarının besleme eksenini veya milini kontrol edin.

Paketleme makineleri: Üretim verimliliğini artırmak için yüksek hızlı konveyör bantlarını, etiketleme veya kapatma ekipmanlarını çalıştırır.

Malzeme elleçleme: Otomatik üretim hatlarında ağır iş parçalarının elleçlenmesi ve konumlandırılmasının sağlanması.

Yarı iletken ekipmanları: Yonga işleme veya test ekipmanları için yüksek hassasiyetli görevler.

Sektör: Robotik, elektronik üretimi, otomotiv parçaları, paketleme, yarı iletkenler, gıda işleme.
