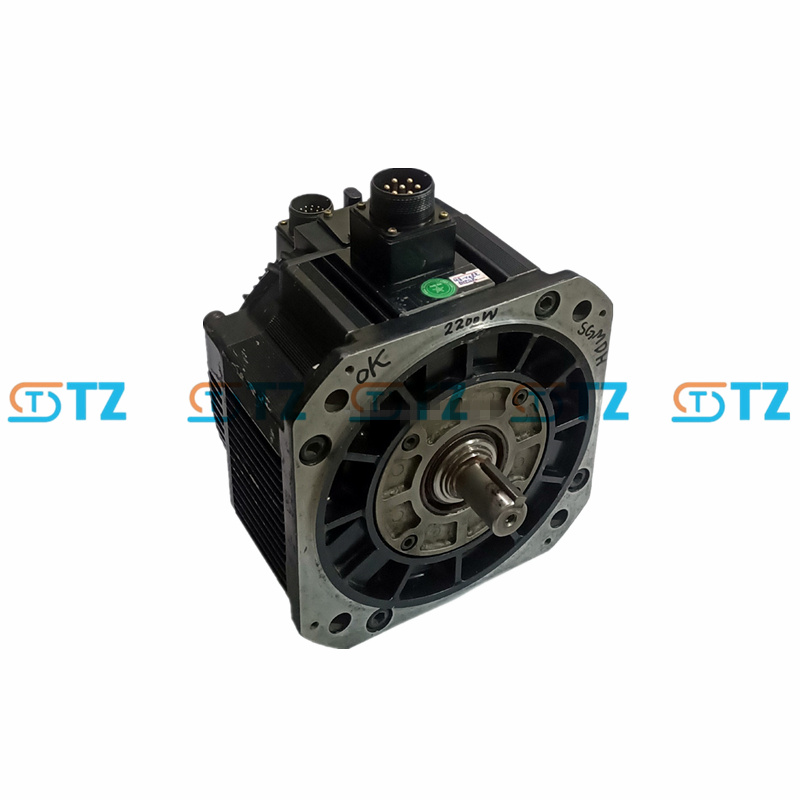

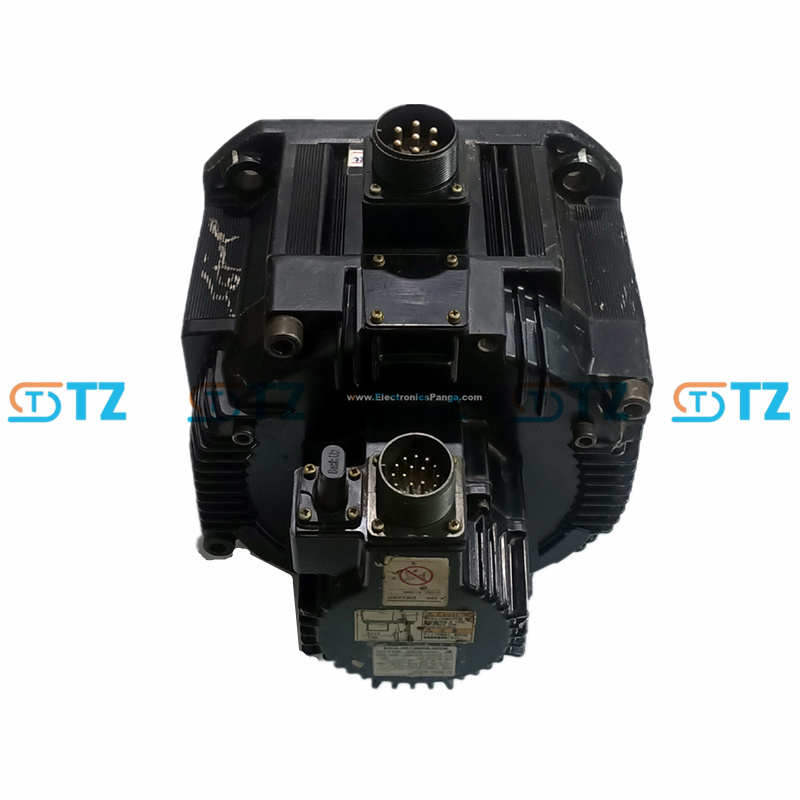

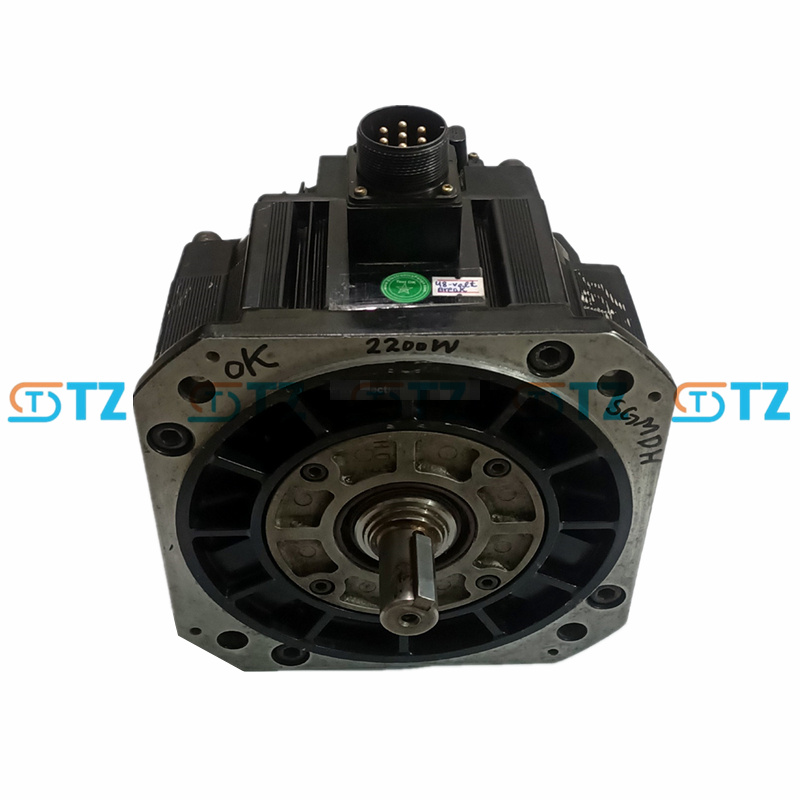

YASKAWA SGMDH-22A2A-YR13 AC SERVOPACK SIGMA-II SERİSİ

Ürün parametresi

Modeli: SGMDH-22A2A-YR13

Seri: Sigma-II SGMDH

Anma gücü: 2,2 kW (2,95 HP)

Anma gerilimi: 200 VAC (üç fazlı)

Anma akımı: 15.7A

Anma hızı: 1500 RPM

Maksimum hız: 2000 RPM

Nominal tork: 14,0 Nm

Maksimum tork: yaklaşık 42,0 Nm (nominal torkun %300'ü, referans Sigma-II standardı)

Rotor ataleti: Yüksek atalet, yaklaşık 0,0675 kg·m² (bkz. SGMDH-22A,)

Kodlayıcı: 17 bit mutlak kodlayıcı (131072 ppr)

Koruma sınıfı: IP67 (tamamen kapalı, mil ucu hariç, yağ keçesinin doğrulanması gerekir)

Yalıtım sınıfı: F sınıfı

Mil ucu tasarımı: kama yuvası olan düz mil, fren yok, yağ keçesi yok

Soğutma yöntemi: doğal soğutma

Ortam sıcaklığı: 0 ila +40°C

Ortam nemi: %20 ila %80 (yoğuşma yok)

Titreşim derecesi: 15 µm veya daha az

Sertifikasyon: UL, cUL, CE (EN 50178, EN 55011 Sınıf A, EN 61800-3'e göre)

Özellik

Yüksek güç ve yüksek tork: Ağır yük uygulamaları için 2,2 kW nominal güç ve 14,0 Nm nominal tork (tepe 42,0 Nm). Yüksek atalet tasarımı, yük dalgalanmalarına karşı stabilite ve direnç sağlar.

Yüksek hassasiyetli konumlandırma: 17 bitlik mutlak kodlayıcı (131072 ppr), güç kesintisinden sonra orijine dönmeye gerek kalmadan yüksek çözünürlüklü konum kontrolü sağlar. Tam kapalı devre kontrolünü destekler (SGDM-20ADA gibi uyumlu sürücüler gereklidir).

Sağlam ve dayanıklı: IP67 koruma sınıfı (mil ucu hariç), zorlu endüstriyel ortamlara uygundur, yağ keçesi mil ucu korumasını artırabilir. Sınıf F izolasyon yüksek sıcaklıkta çalışmayı destekler.

Esnek konfigürasyon: Ağır makinelerin kolay bağlanması için kama yuvasına sahip düz şaft. İsteğe bağlı fren veya yağ keçesi.

Sürücü uyumluluğu: Sigma-II sürücüler için tasarlanmıştır (örneğin SGDM-20ADA, SGDH-20AE), ayrıca Sigma-5 (SGDV-180A01A, doğrulamaya tabidir) ile de uyumludur. Analog voltaj/darbe treni kontrolü ve MECHATROLINK-II iletişimi (görsel sürücü) desteklenmektedir.

Uygulama senaryosu

Büyük CNC makineleri: Yüksek tork gereksinimleri için tahrik mili veya ağır hizmet tipi besleme mili.

Endüstriyel robotlar: Büyük bir robot kolunun tabanını veya eklemini kontrol ederek istikrarlı bir hareket sağlar.

Pres ekipmanı: Delme makinesinin veya enjeksiyon kalıplama makinesinin güç parçalarını çalıştırarak yüksek kuvvet çıkışı sağlar.

Malzeme elleçleme: Büyük yükleri taşımak için ağır konveyörleri veya asansörleri kontrol edin.

Paketleme makineleri: Büyük paketleme hattının stabilitesini sağlamak için mili veya çekiş mekanizmasını çalıştırır.

Rüzgar gücü: Güvenilir tork sağlamak için sapma veya değişken eğim sistemlerinde kullanılır.
