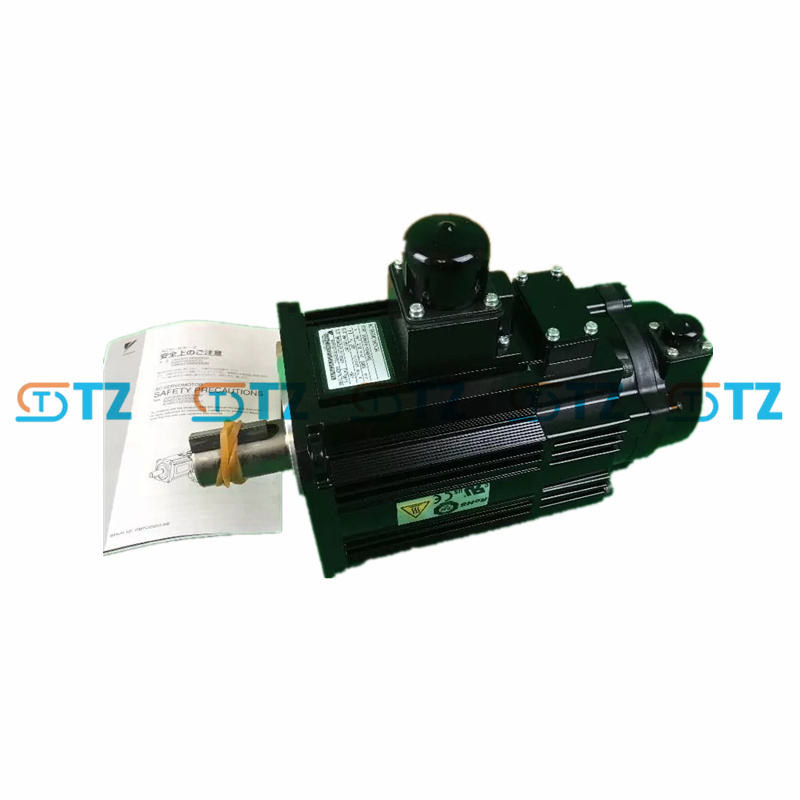

YASKAWA SGMGV-20ADA61 SERVO MOTOR SIGMA-5 SERİSİ

Ürün Parametreleri

Modeli: SGMGV-20ADA61

Seri: Sigma-5 SGMGV

Nominal Çıkış Gücü: 1,8 kW (1800 W, 2,41 HP)

Nominal Tork: 11,5 N·m (101,8 lb-in)

Anlık Maksimum Tork: 28,7 N·m (254,9 lb-in, ~%250 nominal, ~3 saniye boyunca sürdürülür)

Anma Hızı: 1500 RPM

Maksimum Hız: 3000 RPM

Anma Akımı: 13.9 A

Anlık Maksimum Akım: 42 A

Giriş Voltajı: Üç fazlı 200 V AC, 50/60 Hz

Kodlayıcı: 20 bit artımlı kodlayıcı (1.048.576 darbe/devir, kareleme ile ~4M ppr)

Eylemsizlik: Orta eylemsizlik (~26,2 kg·cm², SGMGV-20DDA21'den çıkarılmıştır)

Koruma Derecesi: IP67 (tamamen kapalı, toz ve suya dayanıklı, şaft hariç)

Yalıtım Sınıfı: F

Titreşim Direnci: 24,5 m/s² (X, Y yönü), 49 m/s² (Z yönü)

Yalıtım Direnci: 500 VDC'de ≥10 MΩ

Yalıtım Dayanım Voltajı: 1 dakika için 1500 VAC

Çevre Koşulları: Çalışma Sıcaklığı: 0°C ila +40°C Depolama Sıcaklığı: -15°C ila +70°C

Nem: %20 ila %80 (yoğuşmasız)

Mil Tasarımı: Kama yuvası ve dişli uçlu düz mil (M8 vida)

Montaj: Flanş montajlı (130 x 130 mm)

Soğutma: Belirtilen performans için ısı emici (400 x 400 x 20 mm, demir) gerekir

Diğer: Fren veya yağ keçesi yok (standart yapılandırma) Kalıcı mıknatıs uyarımı

Tasarım Revizyonu: A (standart)

Fonksiyonlar

Yüksek Hassasiyetli Konumlandırma: Ultra hassas geri bildirim için 20 bit artımlı kodlayıcı (~4M ppr). Sigma-5 sürücülerle yüksek çözünürlüklü konum kontrolünü destekler.

Yüksek Tork ve Hız: Dinamik yükler için 28,7 N·m tepe noktası ile 11,5 N·m nominal tork. Yüksek hızlı çalışma için 1500 RPM nominal, 3000 RPM'ye kadar.

Çevresel Dayanıklılık: Toz ve suya dayanıklılık için IP67 koruması (şaft hariç). 0°C ila +40°C'de %20-%80 nem oranında çalışır.

Orta Eylemsizlik Tasarımı: Orta yük eylemsizliği olan uygulamalar için tepkisellik ve kararlılığı dengeler. Takım tezgahları ve transfer makineleri için uygundur.

Uyumluluk: Sigma-5 sürücüler için optimize edilmiştir ancak parametre ayarlamaları olan Sigma-II/III sürücülerle uyumludur. Tork, hız ve konum kontrol modlarını destekler.

Bakım: Seri kodlayıcı kablolama karmaşıklığını azaltır. Kolay teşhis için ana/kontrol devreleri ayrılmıştır.

Uygulamalar

Robotik: Orta ölçekli endüstriyel robotlar için eklem kontrolü.

CNC Makineleri: Frezeleme, tornalama ve taşlama için besleme veya mil tahrikleri.

Malzeme Taşıma: Konveyörler, istifleyiciler ve transfer makineleri.

Paketleme Makinaları: Yüksek hızlı paketleme, kartonlama veya paletleme.

Takım Tezgahları: Torna ve presler için hassas konumlandırma.

Gıda İşleme: IP67 uyumlu ortamlarda hareket kontrolü.
