O ABB AC500 platformu, PM5xx, PM58x ve PM59x serileri, Avrupa ve Orta Doğu'daki su arıtma tesislerinde, bina otomasyon sistemlerinde ve proses hatlarında kullanılmaktadır. Sahadaki mühendisler aynı öngörülebilir arızalarla karşılaşmaktadır.

AC500 işlemcim neden açılmıyor?

Bilgisayar açıldığında işlemcinin çalışmaması dört nedene bağlıdır.

Öncelikle güç kaynağını kontrol edin. TA521 serisi güç kaynağı modülleri temiz bir 24 VDC girişine ihtiyaç duyar. Güç kaynağı modülünün önündeki yeşil LED'i kontrol edin. Eğer kapalıysa, DC girişiniz yok demektir, giriş voltajı 19,2 V'un altındadır veya güç kaynağı modülünün kendisi arızalıdır. Terminallerden doğrudan multimetre ile ölçüm yapın. Paneldeki gösterge ışığına güvenmeyin.

Önyükleyici bozulması. Daha az yaygın. Başarısız bir bellenim güncellemesi veya güncelleme sırasında güç kaybı sonrasında PM582 işlemcilerde meydana gelir. İşlemci güç LED'i yanar ancak başka hiçbir şey olmaz. Otomasyon Oluşturucu kullanarak SD kart yuvası üzerinden bellenimi yeniden yükleyin. Bu başarısız olursa, işlemcinin ABB tarafından önyükleyicisinin yeniden flaşlanması gerekir.

Hafıza kartı sorunları. PM591 ve PM592'de, geçerli bir bellenim görüntüsüne sahip FAT32 formatlı bir SD kart kullanın. Başka bir PLC'den alınan bir kart veya bozuk bir kart, önyüklemeyi tamamen engelleyecektir. Kartı çıkarın ve onsuz önyüklemeyi deneyin. CPU çalışmaya başlarsa, sorun karttadır.

ÇALIŞTIR/DURDUR anahtarının konumu. Çok açık gibi görünüyor, ancak mühendislere bunu birden fazla kez anlattık. Anahtar DURDUR modundaysa, CPU açılır ancak programı çalıştırmaz. Anahtarı ÇALIŞTIR konumuna getirin ve güç döngüsünü başlatın.

---

PM582'deki LED flaş desenleri ne anlama geliyor?

PM582 durum LED'i, hata kodunu biliyorsanız sorunun tam olarak ne olduğunu size gösterir:

LED Deseni | Anlamı | İşlevi

Tamamen yeşil | Normal çalışıyor | Hiçbir şey yok

Yeşil yanıp sönüyor (yavaş) | DURDUR modu | ÇALIŞTIR/DURDUR anahtarını veya program durumunu kontrol edin

Kırmızı ışık yanıp sönüyor, 2 kez yanıp sönüyor sonra duraklıyor | Donanım arızası | İşlemcinin değiştirilmesi gerekiyor

Kırmızı ışık yanıp sönüyor, 3 kez yanıp sönüyor sonra duraklıyor | Veri yolu hatası | TA523 arka panel modülünü ve G/Ç veri yolu bağlantılarını kontrol edin

Kırmızı ışık yanıp sönüyor, 4 kez yanıp sönüyor sonra duraklıyor | Program hatası, izleme zamanlayıcısı zaman aşımı | Döngü süresini ve program mantığını gözden geçirin

Koyu kırmızı | Kritik hata | İşlemci büyük olasılıkla arızalı, değiştirin

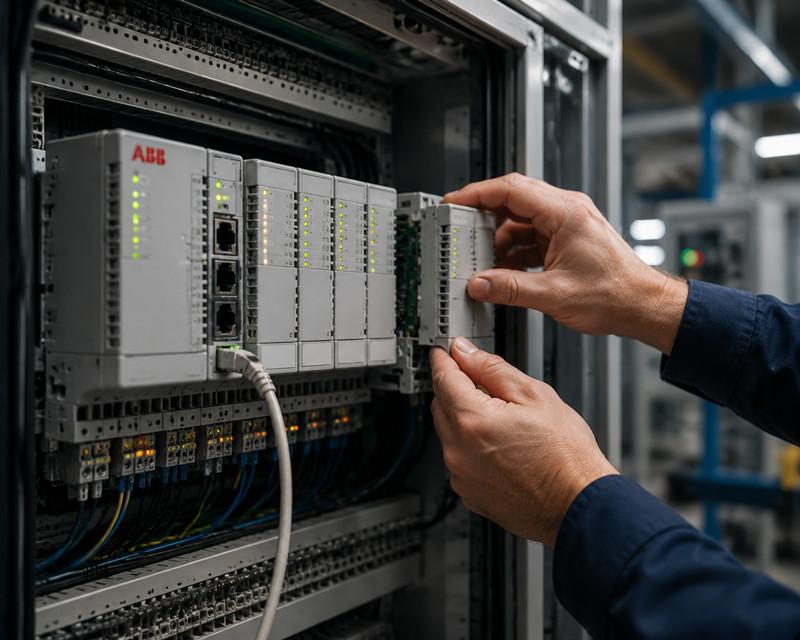

Üç flaş (bus hatası) insanları yanıltan hatadır. Herkes işlemcinin bozuk olduğunu varsayar, ancak sorun neredeyse her zaman arka panelde veya gevşek bir G/Ç modülündedir. TA523 arka panel modülünü ve bağlı tüm G/Ç modüllerini yeniden takın, ardından güç döngüsü yapın. Üç flaş hatası devam ederse, önce TA523'ü değiştirin. Bu, işlemciden daha ucuzdur.

Dört kez yanıp sönme (program hatası), izleme mekanizmasının devreye girdiğini gösterir. Otomasyon Oluşturucu'ya girin ve görev yapılandırmasını kontrol edin. Döngü süreniz, yapılandırılmış izleme mekanizması sınırını aşıyor. İzleme mekanizması süresini artırın veya kodunuzu optimize edin. ST'de sonsuz döngüler, LADDER'da unutulmuş atlama etiketleri veya asla tamamlanmayan SFC adımları olup olmadığını kontrol edin.

---

AC500 cihazıma Ethernet üzerinden neden bağlanamıyorum?

Ethernet bağlantı sorunları, en sık karşılaşılan ikinci sorun türüdür.

Yanlış IP adresi. PM5xx serisinin varsayılan IP adresi 192.168.0.10'dur. Eğer birisi bunu değiştirdiyse veya dizüstü bilgisayarınız farklı bir alt ağda bulunuyorsa, bağlanamazsınız. İşlemciyi DURDUR konumunda tutun, çapraz bağlantı kablosuyla doğrudan bağlayın (çoğu modern ağ kartı otomatik olarak MDIX yapar, ancak hepsi değil) ve Automation Builder'ın ağ keşif aracıyla ağı tarayın.

Alt ağ uyumsuzluğu. Dizüstü bilgisayarınız 192.168.1.x IP adresindeyken PLC 192.168.0.x IP adresinde olabilir. Dizüstü bilgisayarınıza aynı aralıkta statik bir IP adresi atayın: 192.168.0.100 ve alt ağ maskesi 255.255.255.0.

Güvenlik duvarı portları engelliyor. Automation Builder iletişim için TCP 6681 ve 6682 portlarını kullanıyor. Windows Defender Güvenlik Duvarı veya kurumsal güvenlik yazılımları genellikle bunları engelliyor. Bunlara izin vermek için gelen bir kural ekleyin. Ayrıca PLC'nin port güvenliği etkinleştirilmiş yönetilen bir anahtarın arkasında olmadığından emin olun.

Fiziksel katman hasarı. Endüstriyel ortamlar RJ45 konektörlerini aşındırır. Titreşim, nem, yağ buharı - bunların hepsi Ethernet kablolarını bozar. Sağlam olduğu bilinen bir kablo deneyin. CPU Ethernet portundaki bağlantı LED'i taktığınızda yanmıyorsa, kabloyu değiştirin. Hala yanmıyorsa, port arızalı olabilir. CPU'nuzda varsa ikinci Ethernet portunu kullanın veya bir CM574 Ethernet modülü ekleyin.

---

Analog giriş değerlerim tamamen tutarsız – sorun ne olabilir?

TA521-AI4 veya TA522-AI8 modülündeki analog değerlerdeki sapmalar veya aşırı dalgalanmalar, modülün arızalı olmasından değil, kablolama veya yapılandırma sorunlarından kaynaklanır.

4-20 mA devre sorunları. En yaygın neden, devredeki kopmuş bir kablodur. Vericiden AI modülüne kadar sürekliliği kontrol edin. Ardından, devre gücünü doğrulayın. Verici devre ile besleniyorsa, 24 V besleme mevcut ve kararlı olmalıdır. 50 ms'lik bir düşüş bile okumada ani bir yükselişe neden olur. Giriş terminalleri arasına hassas bir direnç (250 ohm) bağlayın ve voltajı ölçün. Direnç üzerindeki 1-5 VDC, sağlıklı bir 4-20 mA devresine eşittir.

Topraklama döngüleri. Verici ve PLC farklı güç kaynaklarına veya topraklama noktalarına bağlı olduğunda, topraklama döngüleri sinyale gürültü katar. Yalıtılmış AI modülleri kullanın veya verici ile PLC girişi arasına bir sinyal izolatörü takın.

Automation Builder'da yanlış ölçeklendirme. Her analog modülün doğru ölçeklendirme parametrelerine ihtiyacı vardır. 4-20 mA girişini 0-10 V olarak yapılandırdıysanız veya yanlış mühendislik birimi aralığı ayarladıysanız (örneğin, 0-250 PSI yerine 0-100 PSI), okumalar yanlış görünecektir ancak modül sorunsuz çalışır. Automation Builder'da G/Ç eşleme sekmesi altında modül yapılandırmasını kontrol edin.

Filtre ayarları. AC500 AI modülleri yapılandırılabilir dijital filtrelere sahiptir. Filtre zaman sabiti çok düşük ayarlanırsa, elektriksel gürültü görürsünüz. Çok yüksek ayarlanırsa, gerçek proses değişikliklerini kaçırırsınız. 50 ms ile başlayın ve oradan ayarlayın.

Ortak mod gerilimi. TA521-AI4'te, herhangi bir giriş ile AGND arasında maksimum ortak mod gerilimi 30 VDC'dir. Vericiniz farklı bir toprağa referanslıysa, bu değeri aşabilir ve düzensiz okumalar elde edebilirsiniz. Tüm analog ortak noktaları tek bir noktada birleştirin.

---

Programım yükleniyor ancak PLC hemen duruyor.

Program sorunsuz bir şekilde yükleniyor, ardından işlemci durma durumuna geçiyor.

Eksik donanım yapılandırması. Programınız fiziksel olarak mevcut olmayan G/Ç modüllerine referans veriyor veya Automation Builder'daki arka panel yapılandırması ray üzerindekiyle eşleşmiyor. Donanım yapılandırmasını açın ve gerçek donanımla karşılaştırın. TA521'i TA522 ile değiştirdiyseniz veya modülleri farklı yuvalara taşıdıysanız, yapılandırma geçersizdir.

Görev taşması / izleme zaman aşımı. Program derlenir ve yüklenir, ancak çalıştırıldığında döngü süresi görev izleme süresini aşar. Bu, önceki programda bulunmayan, hızlı döngü süresine sahip bir PID döngüsü gibi ağır bir fonksiyon bloğu eklediğinizde olur. Görev yapılandırmasını kontrol edin ve izleme süresini artırın veya sorunlu kod bloğunu optimize edin.

Sıfıra bölme veya ele alınmayan istisna. ST ve LADDER kodları, sıfıra bölme, geçersiz işaretçi veya dizi indeksinin sınırları dışında olması durumunda CPU'yu çökertecektir. Otomatik bir istisna işleyici yoktur. CPU STOP durumuna geçer. Matematiksel işlemlerden önce sınır kontrolü ekleyin. ST'de, bölmeden önce bölenin sıfır olmadığını kontrol edin. LADDER'da, matematiksel fonksiyonlardan önce karşılaştırma blokları kullanın.

Çıkışları STOP konumuna zorlama. Dijital çıkışları çevrimiçi olarak zorladıysanız ve yeni bir program yüklerseniz, zorlama durumu yeni mantıkla çakışabilir. Yüklemeden önce tüm zorlamaları kaldırın. Automation Builder'da, zorlama görünümüne gidin ve tüm zorlamaları kaldırın, ardından programı indirin.

---

AC500 modüllerinin yedeklerini nereden bulabilirim?

AC500 platformu çeşitli yaşam döngüsü aşamalarından geçti. Bazı modüller hala aktif; diğerleri ise kullanımdan kaldırıldı.

Güncel modeller (PM591, PM592, CM574) için öncelikle ABB Direct ile iletişime geçin, ancak eski modeller için teslimat süreleri 8-16 hafta sürebilir. PM571, PM582, CM571 ve TA521 serisinin çeşitli varyantlarının üretimi durdurulmuştur veya kullanım ömrü sona ermiştir.

Rexel, Sonepar ve uzmanlaşmış endüstriyel otomasyon firmaları gibi otomasyon parçaları distribütörleri hala NOS (yeni eski stok) envanterine sahip. Fiyatlar büyük ölçüde değişiyor. Birden fazla kaynaktan kontrol edin.

Tztechio.com gibi uzman tedarikçiler, özellikle PM582 ve CM571 gibi bulunması daha zor olan modeller olmak üzere, test edilmiş kullanılmış ve yeni fazla stok AC500 modülleri satmaktadır.

Üretimi durdurulan modüllerin yenilerini bulmakta zorlanacaksınız:

· PM571

· PM582

· CM571

· TA521 serisi (çeşitli varyantları mevcuttur, ancak TA521-ETH ve TA521-AI4 diğerlerine göre daha yaygın olarak bulunur)

· Eski arka panel modülleri

Yeni bir sistem tasarlıyorsanız veya arızalı bir CPU'yu değiştiriyorsanız, PM582 yerine PM591 veya PM592'yi tercih edin. Bunlar güncel üretimde olup daha kolay bulunabilirler.

---

AC500'ü eski ABB sürücülerle kullanabilir miyim?

Evet. AC500, eski ABB sürücüleriyle seri Modbus RTU üzerinden iletişim kurar.

CM572 üzerinden Modbus RTU. CM572 seri iletişim modülü size RS-232 ve RS-485 portları sağlar. Otomasyon Oluşturucu'da Modbus ana cihazı olarak yapılandırın. RS-485 terminallerini (A+/B-) sürücünün Modbus portuna bağlayın. Sonlandırma dirençlerine dikkat edin. Bunları yalnızca veri yolunun iki fiziksel ucunda etkinleştirin.

ACS350 ve ACS355 sürücüleri, kutudan çıktığı gibi Modbus RTU'yu destekler. Sürücü parametre grubu 53 (Modbus yapılandırması), istasyon kimliğini, baud hızını ve eşlik bitini ayarlar. Bunları CM572 yapılandırmasıyla eşleştirin. Yaygın ayarlar: 19200 baud, 8 veri biti, çift eşlik biti, 1 durdurma biti.

DriveAP kütüphanesi. ABB, Automation Builder için DriveAP fonksiyon bloğu kütüphanesini sağlar. Bu kütüphane, ham Modbus fonksiyon kodları yazmadan ABB sürücüleriyle Modbus iletişimini yönetir. Bir DriveAP bloğu ekleyin, sürücü kimliğini yapılandırın ve parametreleri dizine göre okuyun/yazın.

ACS580 ve ACS880 sürücüleri Modbus RTU üzerinden de çalışır, ancak CM574 veya CPU'nun dahili Ethernet portuna sahipseniz Ethernet tabanlı alan veri yollarını da desteklerler. Yeni kurulumlar için RTU yerine Modbus TCP kullanın. Daha hızlıdır, sorun gidermesi daha kolaydır ve daha az kablolama sorunu vardır.

---

Özet

AC500 arızalarının çoğu birkaç kategoriye ayrılır: güç sorunları, yapılandırma uyumsuzlukları, kablolama sorunları ve modül ömrü. Yedek bir TA523 arka panelini rafta bulundurun. Güç kaynağından sonra en sık görülen arıza noktasıdır. Şüphe duyduğunuzda, işlemcinin LED flaş kodunun size ilk olarak nereye bakmanız gerektiğini söylemesine izin verin.
