Bently Nevada 3500 Sistemi: Makine Koruma Bakım Kılavuzu ve Yedek Parçaları
Senin Bentley Nevada 3500 serisi ünite, kritik bir kompresör hattında kanal arızası verdi ve tesis mühendisi, bir sonraki bakım öncesinde bir I/O modülünün değiştirilmesini istiyor. Petrol ve gaz, enerji üretimi veya ağır sanayide döner makinelerin korunmasını yönetiyorsanız, 3500 sisteminin titreşim izleme sisteminizin omurgası olduğunu ve çalışır durumda tutmanın, belirli modülleri, yazılım özelliklerini ve bakım bütçesini aşmadan parça temin edebileceğiniz yerleri bilmek anlamına geldiğini zaten biliyorsunuzdur.

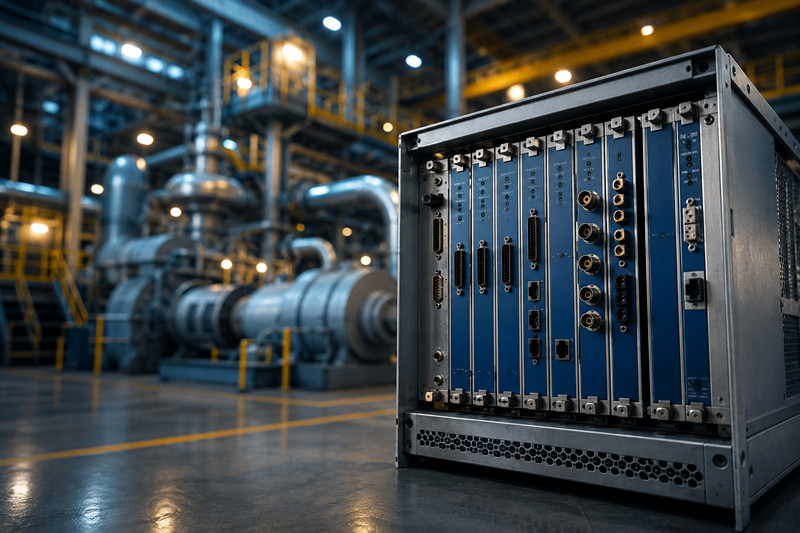

Bently Nevada 3500, rafa monte edilen bir makine koruma izleme sistemidir. Bunu, herhangi bir kombinasyonda 14 adede kadar modülü kabul eden 19 inçlik bir şasi (raf) olarak düşünün; her modül belirli bir görevi yerine getirir: yakınlık probu sinyal koşullandırma, titreşim izleme, sıcaklık izleme, röle çıkışı veya bir DCS veya tesis veri kayıt sistemiyle iletişim.
Yaygın raf konfigürasyonları şunlardır:
Bu raflar, Permiyen Havzası'ndan Kuzey Denizi'ne kadar kontrol odalarında ve saha bağlantı kutularında yer alıyor ve genellikle on yıl veya daha uzun süre boyunca tamamen sökülmeden çalışıyor.
3500 serisi sistemlerde bakım işlemlerinin çoğu zaman baskısı altında gerçekleşir. Örneğin, motor tahrikli bir kompresörde rulman aşınmaya başlar ve şüpheli bir modülü değiştirirken koruma kanalının aktif kalması gerekir. İşte gerçekte karşılaşılan senaryolar:
3500 rack ünitesi çoğu modülde çalışır durumdayken değiştirme özelliğini destekler, ancak hepsinde değil. 3500/15 güç kaynakları ve 3500/20 rack arayüzü, rack ünitesi çalışır durumdayken değiştirilebilir. Peki ya 3500/42 monitör kartı? Teknik olarak evet, ancak değiştirilmesi, güç açılış başlatma işlemi sırasında (yaklaşık 5-10 saniye) dört kanalın tamamında kısa süreli bir kanal hatasına neden olur. En iyi uygulama, kartı çıkarmadan önce DCS veya röle mantığında etkilenen kanalları devre dışı bırakmaktır.
3500/42 sıcak değiştirme işlemi için prosedür:
Aynı rack üzerinde farklı firmware sürümlerini karıştırmak, arka panel iletişim arızaları riskini artırır. Her zaman ana sürüm numarasını eşleştirin.
3500/42 hem 3300 XL 5mm/8mm yakınlık problarıyla hem de 7200 serisi problarla çalışır; ancak modül yapılandırması hangisinin kullanılacağını belirler. Sık karşılaşılan bir sorun: Rack Configuration yazılımındaki kanal yapılandırmasını güncellemeden 3300 XL probunu 7200 serisi bir prob ile değiştirmek. 3500/42 belirli ölçek faktörleri ve doğrusallaştırma eğrileri bekler. 3300 XL ayarlarıyla 7200 probu çalıştırmak, aralık voltajı okumanızı 2V'a kadar bozabilir.
Bu raflar soğutma havasını alttan çeker ve üstten dışarı atar. Orta Doğu veya Körfez Kıyısı kurulumlarında, fan filtrelerinde toz ve kum birikmesi, modüllerin erken arızalanmasının bir numaralı nedenidir. Kirli ortamlarda filtreleri 90 günde bir temizleyin veya değiştirin. Saha montajlı raflarda (açık deniz platformlarında ve soğuk iklimlerde yaygın) yoğuşma, arka panel konektörlerinde aralıklı temasa neden olur; kurulum sırasında açıkta kalan PCB kenarlarına koruyucu kaplama uygulayın.
3500 modüllerinin bellenimi (her işlemci modülündeki flash bellekte saklanır), 3500 Rack Configuration yazılımı kullanılarak sahada güncellenebilir. Bunu gerçekleştirmek için, 3500/22M TDI modülüne bağlı bir seri veya USB-seri adaptörüne sahip bir Windows makinesine ihtiyacınız vardır. Yapılandırma yazılımının eski sürümlerinin Windows 11'de kararlılık ve uyumluluk sorunlarıyla karşılaşabileceğini unutmayın; eski veya resmi olarak onaylanmış bir işletim sistemi ortamı kullanılması önerilir.
Yazılım güncellemesinin dezavantajı: 3500/42 cihazını v3.x yazılımından v5.x yazılımına yükseltmek, dahili veri eşlemesini değiştirir. DCS cihazınız titreşim değerlerini 3500/92 ağ geçidi üzerinden Modbus aracılığıyla okuyorsa, 3500/92 yapılandırmasındaki Modbus kayıt haritasını güncellemeniz gerekir. sonrasında 3500/42 yükseltmesi. Bu adımı atlarsanız DCS hatalı veriler okuyacaktır.
3500/32 ve 3500/34 röle modülleri, alarm ve tehlike tetikleme sinyalleri için dört veya sekiz röle çıkışı sağlar. Çoğu tesis, arıza emniyetli bir yapılandırma kullanır: röleler normal çalışmada enerjilenir ve tetikleme durumunda enerjisi kesilir. Bu, röle modülü arızası, güç kaybı veya kopmuş bir kablonun tetikleme durumuna geçmesi anlamına gelir. Her bakım çalışması sırasında röle oylama mantığını (1-1'den 1'e, 2-2'den 2'ye veya 1-2'den 1'e) test edin; raf ile DCS arasındaki uyumsuz oylama, hayalet tetiklemelere neden olur.
Bir rack ünitesi merkezi arayüzünü (birincil rack arayüzü görevi gören 3500/20 modülü veya 3500/22M TDI) kaybederse, tüm rack ünitesi körleşir; hiçbir modül yanıt vermez ve tüm röle çıkışları son durumlarını korur. Her zaman yedek bir arayüz modülü ve 3500/15 güç kaynağı bulundurun. Baker Hughes'tan yeni bir 3500/20 veya 3500/22M için teslim süresi 12-18 hafta sürebilir. Yenilenmiş üniteler genellikle birkaç gün içinde temin edilebilir.
S: Aynı Bently Nevada 3500 rack'te yeni ve yenilenmiş modülleri birlikte kullanabilir miyim?
A: Evet, her modül tipinde ürün yazılımı sürümü eşleştiği sürece sorun yok. Yeni ve yenilenmiş 3500/42 kartların her ikisi de aynı ürün yazılımı sürümünü çalıştırıyorsa, birlikte kullanım sorunsuz çalışır. Raf arayüzü yenileme durumunu önemsemez; yalnızca ürün yazılımı sürümünü ve yapılandırma eşleştirmesini önemser.
S: 3500/42 modülümün yazılım güncellemesine ihtiyacı olup olmadığını nasıl anlarım?
A: Sistem 1 yazılımınız belirli bir kanalda iletişim hataları gösteriyorsa veya 3500 Raf Yapılandırma yazılımı modül değişimi sırasında sürüm uyuşmazlığı uyarısı veriyorsa, yükseltme yapmanız gerekir. Ürün yazılımı sürümünü modül etiketinden veya yazılımın "Hakkında" ekranından kontrol edin.
S: Tipik bir 3500 serisi rafın, eskimeye başlayıp sorun teşkil etmeden önceki kullanım ömrü ne kadardır?
A: Baker Hughes hâlâ 3500 platformunu destekliyor, ancak 2010'dan önce üretilen modüller fabrika onarımları için kullanım ömrünün sonuna yaklaşıyor. Çoğu tesis, daha yeni Bently Nevada Orbit 60 serisine geçmeden önce 15-20 yıllık bir kullanım ömrü planlıyor.
S: Modülü değiştirdikten sonra bile 3500 rack'imin bir prob girişinde neden sürekli "kanal hatası" gösteriyor?
A: Arıza büyük olasılıkla prob kablosunda, uzatma kablosunda veya yakınlık probunun kendisindedir. Kablo direncini ve yalıtımını bir ohmmetre ile kontrol edin; prob ucuna yakın hasarlı bir kablo (yüksek titreşimli makinelerde yaygındır) modülde değil, kabloda aralıklı arızalara neden olur.
S: 3500/92 Modbus ağ geçidini modern bir Allen-Bradley ControlLogix PLC ile kullanabilir miyim?
A: Evet. 3500/92, Modbus TCP ve Modbus RTU'yu destekler. Kayıtları ControlLogix PLC'ye eşlerken, Bently Nevada ağ geçidi kaydı ile PLC Modbus sürücünüz/etiketleriniz arasındaki olası 0 tabanlı ve 1 tabanlı adresleme kaymalarına dikkat edin ve veriler kaymış görünüyorsa bir kayma uygulayın.
S: Üçüncü taraf bir onarım merkezinde tipik bir 3500 modülünün yenilenmesi ne kadar sürer?
A: 3500/42 veya 3500/15 gibi yaygın modüller için standart teslim süresi 5-10 iş günüdür. Nadir bulunan modüller (3500/44, 3500/50 Takometre) için, onarım merkezinin özel ASIC'ler temin etmesi gerekiyorsa, bu süre 3-4 haftaya kadar uzayabilir.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
