Sabah 2:17'de telefon sizi uyandırıyor ve karşıdaki ses "merhaba"yı atlıyor. 14 numaralı düğüm düştü ve hat kesildi. 1756-CNB üzerinden planlı trafik kırk dakika önce durdu, sürücüler arızalı ve vardiya elektrikçisi ulaşabildiği her konektörü yeniden taktı. Gelip gelmeyeceğinizi soruyor. Geliyorsunuz. Kamyona binmeden önce bu makaleyi yanınıza alın.

Karşılaşacağınız durum şu şekilde: 1786-RG6 koaksiyel kablodan yapılmış bir ControlNet ana hattı, bir sıra kabloya bağlanmış durumda. 1756-CNB Ve 1756-CNBR ControlLogix raflarındaki modüller, bir 1788-CN2DN Bir veya iki adet I/O'yu DeviceNet'e indiren cihaz ve RSNetWorx'ün yıllar önce ControlNet için yazdığı ve o zamandan beri kimsenin yedeklemediği bir zamanlama. Rockwell, ControlNet'i Aktif-Olgun olarak listeliyor; bu, ürünü hala desteklediği ancak daha fazla üretmediği anlamına gelen kibar bir ifade. Şirket, size 1783 anahtarlarında EtherNet/IP satmayı tercih ediyor ve bunu denemekte haklı. Ancak tesisiniz hala koaksiyel kabloyla çalışıyor ve yarın da çalışması gerekiyor. Bu, ağı geri getiren saha prosedürüdür. Adımları sırayla yapın ve sıkıcı olanları atlamayın, çünkü bu çağrıların genellikle sıkıcı olanlarda başarısız olduğu görülür.

Başlamadan önce ihtiyacınız olan araçlar

Dükkandan ayrılmadan önce bunları toplayın. Eksik bir parça için kamyona her geri dönüş, zaten uzun olan gecenizden yirmi dakika daha kaybettirir.

· Dizüstü bilgisayarınıza RSNetWorx for ControlNet'i kurun ve test edin. Hangi sürümü kullandığınızı ve dizüstü bilgisayarınızdaki EDS dosyalarının ağdaki cihazlarla eşleştiğini bilin. İki yıldır tesisi görmemiş bir dizüstü bilgisayar, kendini güncellemekle ilk saatinizi boşa harcayacaktır.

· Dizüstü bilgisayar için bir ControlNet arayüzü. Sahada karşılaşacağınız iki cihaz 1784-PCC CardBus kartı ve 1784-U2CN USB adaptörüdür. Yola çıkmadan önce sürücüyü yükleyin ve RSLinx'te yapılandırın, ardından mağazada canlı bir ağa karşı kartı test edin. İlk kez gece 3'te karanlık bir panelde test etmek kötü bir fikirdir.

· Yedekleme zamanlama dosyası. Bu, RSNetWorx'ün bir ağı devreye aldığınızda kaydettiği .cnc dosyasıdır. Eğer böyle bir dosyanız yoksa, geceniz daha da uzadı demektir. Eğer varsa ama beş yıl öncesine aitse, çalışan ağla karşılaştırana kadar şüpheyle yaklaşın.

· Fiziksel yedek parçalar: kısa bir 1786-RG6 koaksiyel kablo, iki adet 75 ohm sonlandırıcı, bir adet yedek bağlantı ucu ve birkaç adet BNC konektörü. Ana kablo hattı uzunsa veya dış mekandan geçiyorsa, tam bir makara kablo alın.

· 6. adımın gerekli hale gelmesi durumunda, tesisinizin kullandığı bellenime yüklenmiş, sorunsuz çalıştığı bilinen bir 1756-CNB veya 1756-CNBR cihazı.

· Bir multimetre, bir el feneri, panellerin arkasındaki düğüm adreslerini okumak için küçük bir ayna ve ağdaki her üçüncü taraf cihazın EDS dosyaları, bir USB bellekte taşınıyor.

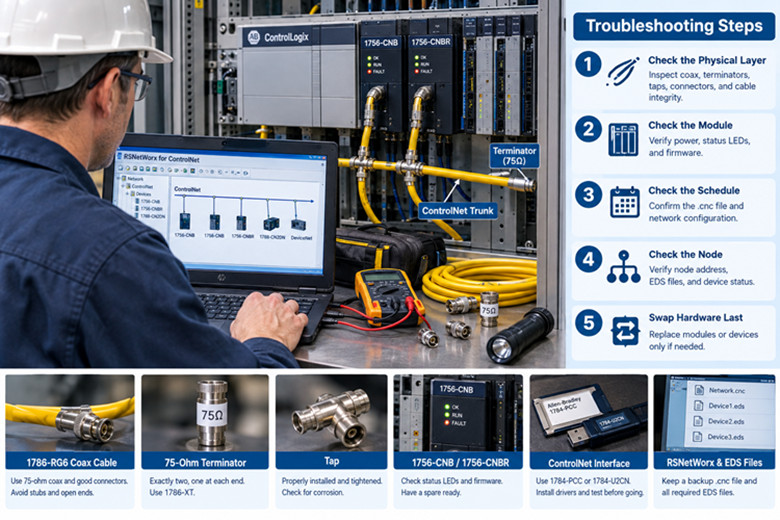

Merdiveni şu sırayla çalıştırın

ControlNet hataları dört kategoriye ayrılır: kablo, modül, zamanlama ve düğüm. Hata modları operatör ekranından bakıldığında birbirine benzer görünür ve tuzak da buradadır. Bir sonlandırıcı eksik olduğu için düşen bir düğüm, adresi başka bir düğümle çakıştığı için düşen bir düğümle aynı görünür. Saldırı sırası bir tercih meselesi değildir. Önce fiziksel katmanı, sonra modülü, sonra zamanlamayı, sonra düğümü kontrol edin ve en son donanımı değiştirin. Her adım, bir hata sınıfının tamamını ortadan kaldırır ve bunların hiçbiri, operatörün size gece 2'de anlattığı hikayeye güvenmenizi gerektirmez.

Adım 1: Öncelikle fiziksel katmanı kontrol edin.

ControlNet, 75 ohm koaksiyel kablo üzerinde 5 Mbit/sn hızında çalışan, zaman dilimli, planlı bir ağdır. Her düğüm, tekrarlayan bir çerçevede garantili bir yuvaya sahiptir ve tüm sistem, sinyalin her bağlantı noktasına temiz bir şekilde ulaşmasına bağlıdır. Yansımalar bu sinyali öldürür ve yansımalar kötü geometriden kaynaklanır: açık uçlar, yanlış kablo, kısa devreler, su. Çoğu "ağ saat 02:00'de çöktü" çağrısı, planlamada değil, kabloda son bulur. Ana kablonun bir ucundan başlayıp diğer ucuna doğru ilerleyin. Koaksiyel kabloya dokunmadan önce mümkün olan her şeyi kapatın. Sistem ona bağlıyken canlı bir ana kablonun fişini çekmeyin ve asla "kıvılcım çıkarıp çıkarmadığını görmek" için bir konektörü çekmeyin. Kıvılcım çıkarmayacak ve ağı düşürmüş olacaksınız.

Öncelikle sonlandırıcıları kontrol edin. Bir ControlNet trunk'ı tam olarak iki sonlandırıcıya ihtiyaç duyar, her fiziksel uçta bir tane ve her ikisi de 75 ohm olmalıdır. 1786-XT bu sistem için doğru parçadır. Eksik bir sonlandırıcı, kablonun ucunu açık bırakır. Sinyal bu açık uçtan yansır ve yakınındaki düğümler zayıflar ve kabin ısındığında veya büyük bir motor çalışmaya başladığında sinyal kaybı yaşanır. Trunk'ın ortasındaki bir bağlantı noktasına takılan fazladan bir sonlandırıcı da aynı derecede kötüdür, çünkü sağlıklı bir segmenti iki kısa uca dönüştürür. Kural kısaca şöyledir: uçlarda iki sonlandırıcı, kabloda başka hiçbir şey olmamalı.

Bagajdaki her BNC konektörünü kontrol edin. Yerinde oturması, yerine oturduğunu hissetmeniz ve gövdeyi jak üzerinde döndürememeniz anlamına gelir. Dönen bir konektör, yıllar önce arızalanmış ve o zamandan beri daha da kötüleşmiş bir sıkıştırma bağlantısıdır. Orta pime bakın. Temiz, düz ve tamamen takılı olmalıdır. Konektördeki su, hiçbir program değişikliğinin asla düzeltemeyeceği aralıklı kayıp olarak okunur ve koruyucu örgüdeki korozyon da aynı şekilde etki eder. Arızalı bir konektör bulduğunuzda, sıkıp ummak yerine onu kesin ve yenisiyle yeniden bağlayın.

Kabloyu kontrol edin. Ana kablo 1786-RG6 dört katmanlı korumalı koaksiyel kablo olmalıdır. RG-59 sinyali kısa bir mesafeye kadar taşır ve sonra sizi yanıltır; ayrıca kırık bir bölümü onarmak için kullanılan TV koaksiyel kablosu, hiç onarım yapılmamasından daha kötüdür, çünkü DC kontrollerini geçer ancak yük altında arıza verir. Eğer birisi ana kabloyu silindir konnektörle birleştirmişse, bu birleştirme noktası bir yansıma noktasıdır ve gelecekte gece 2'de bir arızaya neden olabilir. Eğer birisi bir modülün BNC'sinden diğer modülün BNC'sine doğrudan bağlantı yapmışsa, asla yapılmaması gereken bir kısa devre kablosuyla karşı karşıyasınız demektir. Cihazlar, bağlantıdan düğüme kısa bir bağlantı kablosuyla bağlanır. Her bağlantı kablosunu bir metre veya daha kısa tutun ve güç kablolarından uzak tutun.

Ardından hesaplamaları yapın. Tek bir ControlNet segmenti, 1000 metre RG-6 kablo ve 48 düğümle sınırlıdır. Tesisiniz bu sınırlardan herhangi birini aşarsa, yol üzerinde bir tekrarlayıcı bulunmalıdır ve sorunlu düğüm muhtemelen bu tekrarlayıcının uzak tarafındadır. Daha derine inmeden önce tekrarlayıcıyı bulun ve gücünü kontrol edin. Kablo üzerinde yürürken, bariz hasarları arayın: bir döner panelin arkasında ezilmiş koaksiyel kablo, bir drenajdan geçirilmiş kablo, yer altı çekme kutusunda biriken su, dış kılıfta forklift izi. Gerçek kabloya baktığınızda ControlNet kablo arızalarının nadiren gizemli olduğunu görürsünüz.

Eğer tüm ağ çalışmıyorsa, kısa devre veya açık devre arıyorsunuz demektir. Her düğümün ağ LED'inin aynı anda sönük veya yanıp sönmesi, ana kabloda sorun olduğunu gösterir. Aynı saatte kırk modülün birden arızalanması söz konusu değildir. Arızayı sistematik olarak izole edin. Düğümleri tek tek kapatın, bağlantı noktalarından kablolarını çekin ve ağın geri kalanının tamamen yeşil yanıp yanmadığını gözlemleyin. Ağı düzelten kabloyu çektiğinizde, suçlu parçayı bulmuşsunuz demektir. Genellikle ezilmiş bir kablo, ıslak bir konektör veya merdivenden darbe almış bir bağlantı noktasıdır. O tek şeyi düzeltin ve ağ tamamen çalışır hale gelsin.

Adım 2: Modül LED'lerini okuyun

1756-CNB ve 1756-CNBR, ön paneldeki göstergeleri çiftler halinde okursanız size çok şey anlatır. 1756-CNB'de iki gösterge bulunur: biri modül durumu, diğeri ağ durumu için. 1756-CNBR'de ise üç gösterge bulunur: modül durumu ve her yedek kanal için birer gösterge. Modül LED'i donanımın çalışır durumda olup olmadığını gösterir. Ağ LED'i ise iletişim kurup kurmadığını gösterir. Öncelikle modül LED'ini okuyun. Arka panelde çalışmayan bir modül, arkasındaki kablo ne kadar iyi olursa olsun, ağda asla iletişim kuramaz.

Gösterge | Desen | Anlamı | Ne yapılmalı

Modül LED'i | Kapalı | Güç yok veya modül arka panele tam oturmamış | Modülü sıkıca yeniden takın. Şasi güç kaynağını ve yuvasını kontrol edin.

Modül LED'i | Sabit yeşil | Normal çalışma | Hiçbir şey yok. Ağ LED'ine geçin.

Modül LED'i | Yeşil yanıp sönüyor | Kendi kendini test etme işlemi devam ediyor veya bellenim güncelleniyor | Bekleyin. On dakika sonra hala yanıp sönüyorsa, kasanın gücünü kapatıp tekrar açın.

Modül LED'i | Kırmızı yanıp sönüyor | Giderilebilir arıza, genellikle yapılandırma veya bellenimle ilgili | Bellenim sürümünü Studio 5000'deki G/Ç ağacıyla karşılaştırın. Gücü kapatıp tekrar açın.

Modül LED'i | Sabit kırmızı | Onarılamaz arıza | Bir kez yeniden takın. Kırmızı tekrar yanarsa, modül arızalıdır. 6. adıma geçin.

Ağ LED'i | Kapalı | Modül çalışıyor ancak ana hat üzerinde iletişim kurmuyor | Bu düğümün arkasındaki bağlantı noktasını, bağlantı kablosunu ve ana hattı kontrol edin. Bu, 1. adım çalışmasıdır.

Ağ LED'i | Sabit yeşil | Çevrimiçi ve planlanmış trafiği iletiyor | Normal. Yapılacak bir şey yok.

Ağ LED'i | Yeşil yanıp sönüyor | Güç veriliyor ancak ağ ile iletişim kurmuyor | Düğüm ağı duyamıyor. Sonlandırıcıyı, bağlantı noktasını ve düğüm adresini kontrol edin.

Ağ LED'i | Kırmızı, sabit veya yanıp sönüyor | Yinelenen düğüm adresi veya ciddi bir ağ hatası | Düğümü kapatın. Adresini diğer tüm düğümlerle karşılaştırın. Ana bağlantıyı kontrol edin.

Yedekli medya kullanan bir 1756-CNBR'de, iki ağ göstergesi birbirini yansıtmalıdır. Biri sabit yeşil yanarken diğeri kırmızı yanıyorsa, arıza modülde değil, o kanalın kablosunda veya sonlandırıcısında demektir. Modülü değiştirmeden önce şüpheli kanalın kablosunu ve sonlandırıcısını değiştirin, böylece bir parçayı kurtarmış olursunuz.

Tek bir alan kuralı sizi çok ileriye götürür. Ağdaki her düğüm aynı anda yanlış davrandığında, bu ana düğümdür. Tam olarak bir düğüm yanlış davrandığında ve diğerleri sorunsuz çalıştığında, bu düğüm, onun bağlantı noktası, bağlantı noktası veya adresidir. Bu ayrımı erken yaparsanız, merdivenin yanlış ucunda çalışarak bir saat kaybetmezsiniz.

3. Adım: RSNetWorx üzerinden çevrimiçi olun ve programı doğrulayın.

Herhangi bir değişiklik yapmadan önce ControlNet için RSNetWorx'ü ağa karşı çevrimiçi olarak çalıştırın. Arayüz kartınızla eşleşen sürücüyü seçin, göz atın ve yazılımın ağı keşfetmesine izin verin. Bulduklarını not edin: kaç düğüm var, hangileri planlanmış, hangileri planlanmamış. Bu liste, gecenin geri kalanında kullanacağınız haritanız olacak.

O halde, zaman çizelgesinin kime ait olduğu sorusunu çözün. ControlNet'te zaman çizelgesi, hangi zaman diliminde kimin konuşacağının düzenlemesidir. İki yerde bulunur. .cnc dosyası, ağı kuran kişide bunu saklar ve her zaman çizelgesine sahip düğüm kendi bölümünün bir kopyasını tutar. RSNetWorx çevrimiçi olduğunda ve dosyası ağ ile uyuşmuyorsa, hangisini saklayacağını sorar. Ağ sorunsuz çalışıyorsa ve dosyanız güncel değilse, ağdan yükleyin ve yeni bir adla kaydedin. Ağ, düzeltmeniz gereken bir karmaşa ise ve dosyanız doğruysa, dosyadan geri yükleyin. Bu kararı bir kez, bilinçli olarak verin ve tıklamadan önce yüksek sesle söyleyin. Yanlış seçim, çalışan bir zaman çizelgesini siler ve RSNetWorx'te hiçbir şey sizi iki kez uyarmayacaktır.

Ağ özelliklerini açın ve iki sayıyı okuyun: NUT ve S_max. NUT veya ağ güncelleme süresi, tüm planlanmış trafiği taşıyan tekrarlayan çerçevenin uzunluğudur. Varsayılan değer 2 ms'dir ve çoğu tesisin daha fazlasına ihtiyacı olmaz. S_max, planlamanın kabul edeceği en yüksek düğüm adresidir. En yüksek planlanmış düğümünüzün üzerinde olmalıdır. Eğer birisi S_max 50 iken 60 numaralı adrese bir düğüm eklerse, kaç kez devreye alırsanız alın, o düğüm asla planlanmayacaktır. S_max'ı yükseltin, ardından devreye alın. Bu tek ayar, gördüğüm herhangi bir kablo arızasından daha fazla mühendisi çıkmaza sokmuştur.

RSNetWorx ayrıca planlı ve plansız bant genişliği arasındaki dağılımı da gösterir. Planlı trafik her çerçevede garantili bir yer alır. Plansız trafik, yani açık mesajlar, yüklemeler ve programlama trafiği, kalan boşluğu doldurur. Yeni bir bağlantı planla uyumlu olmadığında, RSNetWorx bunu açıkça belirtir. Çözüm, daha büyük bir NUT veya daha az planlı bağlantıdır; asla sihir veya aynı sayılarla ikinci bir sipariş değildir.

Çevrimiçi olduğunuz sırada, planlanmış her düğüme bakın. RSNetWorx, mevcut ancak planlamada eksik olan cihazları ve tanımlayamadığı cihazları işaretler. Her iki durum da önce burada görünür ve her ikisinin de farklı çözümleri vardır. Ağ RSNetWorx'te sağlıklı görünüyorsa, sorun telefon görüşmesinin önerdiğinden daha dar kapsamlıdır ve 4. adımda bu sorun bulunacaktır.

Adım 4: Eksik düğümü bulun

Tesis, 14 numaralı düğümün çalışmadığını söylüyor. RSNetWorx ise 48 düğümden 47'sinin çalıştığını belirtiyor. Panel kapağına yazılmış düğüm numarasına güvenmeyin. Cihazın gerçekten ayarlanmış olduğu adrese güvenin, çünkü ikisi panelin yapıldığı günden beri çelişiyor.

Öncelikle adresi doğrulayın. 1788-CN2DN, düğüm adresini cihaz üzerindeki anahtarlardan alır ve geçerli adresler 1 ile 99 arasındadır. Anahtarların gerçekte ne söylediğini not edin, çizimde yazanı değil. 1756-CNB, adresini yazılımda tutar; bu adres RSLinx veya Studio 5000'deki modül özellikleri aracılığıyla ayarlanır. Cihazın gerçek adresi, zamanlayıcının beklediği adresle eşleşmiyorsa, RSNetWorx cihazı sağlıklı bir şekilde orada gösterirken, zamanlayıcı onu tamamen görmezden gelir. Bu uyumsuzluk, tam olarak aldığınız telefon görüşmesine neden olur.

İkinci olarak, bir kopya olup olmadığını kontrol edin. Aynı adreste iki düğüm olması, klasik aralıklı arızanın göstergesidir. Her ikisi de açılır, biri yuvayı kazanır, diğeri düşer ve düşme her yeniden başlatmada aralarında döner. Kayıp düğüm, komşusunun gücünü kestiğiniz anda geri geliyorsa, bir kopya adresiniz var demektir. Bir düğümü boş bir adrese taşıyın ve yeniden devreye alın. Bunu ertelemeyin, çünkü her iki cihaz da bir sonraki güç döngüsünde kopya geri gelecektir.

Üçüncüsü, musluğa bakın. Musluktan düğüme giden bağlantı kablosunun her iki ucunda da yerine oturtulması gerekir ve düğüm ucu, modülün kendi konektörünün arkasında gizlendiği için herkesin unuttuğu uçtur. Düğüm ucunda dönen bir BNC, sıkıştırma işleminin başarısız olduğunu gösterir. Eski kabloyu yeniden sıkıştırmak yerine tüm bağlantı kablosunu değiştirin, çünkü eski kablo yıllardır esnemiştir ve tekrar arızalanacaktır. Musluk gövdesinin ana kablo demetiniz için doğru olduğundan ve kelepçesinin koaksiyel kablo üzerinde gerçekten kapalı olduğundan emin olun. Takılmış ancak asla sıkılmamış bir musluk, kabin kapağı kapanana kadar çalışan bir düğümdür.

Dördüncüsü, RSNetWorx'ün size ne söylediğini çözün, çünkü doğru okursanız ekranı oldukça nettir. Soru işareti olarak görünen bir cihaz mevcuttur ancak tanımlanmamıştır. RSNetWorx'ü çalıştıran makinede EDS dosyası eksiktir, bu nedenle yazılım kimliğini okuyamaz. EDS dosyasını yükleyin ve taramayı yenileyin. Adı görünen ancak planlanmış bağlantısı olmayan bir cihaz, planlamada yer almıyor ve bu 5. adımın sorunudur. Hiç görünmeyen bir cihaz fiziksel bir sorundur ve bu 1. adımın sorunudur. Belirtiye uyan adımı uygulayın.

Düğümün yanında dururken, yalnızca konektörüne değil, cihazın kendisine de bakın. DeviceNet tarafında kısa devre yapmış bir 1788-CN2DN, ControlNet tarafını da yavaşlatacaktır, çünkü ikisi aynı işlemciyi paylaşır. Düğümün kendi güç kaynağını da kontrol edin. Ölmekte olan 24 VDC güç kaynağıyla çalışan bir sürücü veya bağlantı cihazı, ağ arızasına tıpatıp benzeyen bir şekilde ağdan düşecektir. Ana şebekeyi suçlamadan önce, düğümün güç terminallerine bir ölçüm cihazı bağlayın ve bunu döngüler arasındaki sessiz bir anda değil, yük altında kontrol edin.

Adım 5: Programı düzeltin ve yeniden devreye alın.

Düğüm fiziksel olarak mevcut ve doğru şekilde adreslendiğinde, çözüm onu ​​tekrar programa eklemek ve bu programı ağdaki her düğüme yazmaktır. Bu yazma işlemine devreye alma denir ve RSNetWorx'te geri dönüşü olmayan noktadır, çünkü programlanmış her düğüme aynı anda indirilir.

Dosyadan başlayın. Yedekleme .cnc dosyanızı açın ve çevrimiçi olun. Yedekleme, çalışan zamanlama dosyasından daha eskiyse, önce çalışan zamanlama dosyasını yükleyin ve herhangi bir şeye dokunmadan önce yeni bir adla kaydedin. Ardından iki dosyayı karşılaştırın ve aradaki farkı anlayın. Yapacağınız işlem ağı yeniden yazacaktır, bu nedenle tam olarak neyi ve neden yeniden yazdığınızı bilmeniz gerekir.

RSNetWorx'te ağı düzenleme moduna alın ve ardından kontrol cihazlarının hangi bağlantıları talep ettiğine bakın. İnsanları yanıltan kısım burasıdır. ControlNet zamanlaması, kontrol cihazlarının gerçekten talep ettiği bağlantılardan oluşturulur ve bu talepler, kontrol cihazı mantığında zaten mevcut olan üretilen ve tüketilen etiketlerden gelir. Etiket programdan aylar önce silindiyse, RSNetWorx'teki hiçbir zamanlama girişi bunu düzeltemez. Bağlantının önce kontrol cihazı tarafından talep edilmesi gerekir. RSNetWorx'ü suçlamadan önce Studio 5000'deki programı kontrol edin ve üretilen veya tüketilen etiketin hala orada, hala etkin ve hala doğru düğüme eşlenmiş olduğundan emin olun.

Bağlantı isteği yapıldıktan ve düğüm çevrimiçi olduktan sonra, düğümü programa ekleyin, S_max'ın adresini kapsadığını doğrulayın ve devreye alın. RSNetWorx programı hesaplar ve tek seferde programlanmış her düğüme indirir. İndirme sırasında programlanmış G/Ç'nin birkaç saniye boyunca kesintiye uğraması beklenir. Bu kesinti, işlemin toplu işlem ortasında değil, hattın bunu karşılayabileceği planlı bir zaman diliminde yapmanızın nedenidir.

Devreye alma işleminden sonra doğrulayın. Planlanmış her düğümün ağ LED'i sürekli yeşil yanmalıdır. RSNetWorx, planlanmamış gecikmeler olmadan temiz bir planlama göstermelidir. Kontrol cihazının G/Ç ağacı, bağlantının çalıştığını göstermeli ve bir test biti gerçekten uçtan uca hareket etmelidir. Ardından .cnc dosyasını kaydedin, tarihle adlandırın ve bir sonraki vardiyanın sizi aramadan bulabileceği bir yere koyun.

İşte her ControlNet emektarının en az bir kez bedelini ödediği ders: .cnc dosyası ağın kendisidir. Onu kaybederseniz, ölü bir modül iki günlük bir projeye dönüşür, çünkü yerine geçecek bir modülün, şirketten ayrılan kişilerin kafalarında kalan ve artık hiçbir yerde var olmayan bir programa eklenmesi gerekir. Eğer hiç .cnc dosyanız yoksa ve ağ şu anda çalışıyorsa, hemen çevrimiçi olun ve programı bir dosyaya yükleyin. Bunu bir şey ölmeden önce yapın, sonra değil. Programı sıfırdan yeniden oluşturmak, her programdaki üretilen ve tüketilen her etiketi fiziksel düğümlerle eşleştirmek anlamına gelir ve bu iş her zaman bir kez, gece, kötü bir şekilde yapılır.

Adım 6: Modül arızalandığında değiştirin.

1756-CNB modelinizde, yeniden takma ve güç döngüsünden sonra bile sabit kırmızı renkte yanan bir modül LED'i var. Modül arızalı ve zamanlama doğru. Değiştirin. Raftan çıkarmadan önce iki şeyi kaydedin: düğüm adresi ve bellenim sürümü. Her ikisini de şimdi okumak ucuz, daha sonra tahmin etmek ise pahalıya mal olur.

RSLinx'ten veya Studio 5000'deki modül özelliklerinden adresi alın. Aynı şekilde veya çevrimiçi olduğunuz sırada RSNetWorx'ten ürün yazılımı sürümünü alın. Ardından eski modülü çıkarın ve yerine yenisini aynı yuvaya takın. Yeni modülün adresini, ağa bağlanmadan önce eskisiyle eşleşecek şekilde ayarlayın. Yeni bir modül, aksi belirtilene kadar varsayılan adresinde kalır ve aynı ağda aynı varsayılan adreste bulunan iki modül, 4. adımda açıklanan şekilde birbirleriyle çakışacaktır. Ürün yazılımını, sistemin çalıştırdığı sürüme uyana kadar ControlFlash ile güncelleyin. Studio 5000'deki G/Ç ağacı tam eşleşen elektronik anahtarlama kullanıyorsa, donanım mükemmel durumda olsa bile sürüm farkı bağlantıda hataya neden olacaktır.

Ana kabloyu takın, gücü verin ve 2. adımda belirtilen sırayla LED'lerin yanmasını izleyin. Modül LED'i sürekli yeşil yanmalıdır. Ağ LED'i, trafik geçmeye başladığında sürekli yeşil yanmalıdır. Ardından RSNetWorx ile çevrimiçi olun ve yeni modülün eski adreste duran yabancı bir cihaz gibi görünmesini bekleyin. Bu normaldir. Zamanlama bunu algılamazsa, 5. adımda yaptığınız gibi yedek .cnc dosyanızdan devreye alın ve işi tamamlanmış saymadan önce bağlantının veri aktardığını doğrulayın.

Arızalı modülü raftan uzak tutun ve normal bir iş gününde ne yapacağınıza karar verin. Tamir edilmiş bir modülün gece 2'de tekrar arızalanması, tamir maliyetinden tasarruf ettiğiniz her şeyi siler.

Yedek parça nereden geliyor? Yerel distribütörün rafından değil, çünkü çoğu distribütör Rockwell'in piyasadan çekildiği gün 1756-CNB modüllerini stoklamayı bıraktı. Ya kendi rafınızda test edilmiş ve programlanmış bir tane bulundurursunuz ya da eski Allen-Bradley donanımında uzmanlaşmış bir tedarikçiden satın alırsınız. Bu seçim, kırk dakikalık bir değişim ile bir haftalık hızlı kargo arasındaki farkı yaratır. tztechio.com'daki Allen-Bradley stoğu bakabileceğiniz yerlerden biridir, ancak kendi rafınızda saklamak daha iyi bir seçenektir.

Hızlı referans: belirti, neden, çözüm

Belirti | Muhtemel neden | Çözüm

Tüm şebeke çalışmıyor, tüm şebeke LED'leri sönük veya yanıp sönüyor | Eksik veya kısa devre yapmış sonlandırıcı, ana boruda su, bir musluktan gelen su damlası segmenti kısa devre yapıyor | Adım 1: Her iki sonlandırıcıyı da kontrol edin, ardından muslukları tek tek izole edin

Bir düğüm rastgele devre dışı kalıyor ve soğuyunca geri dönüyor | Marjinal sonlandırıcı, korozyona uğramış BNC, arızalı düğüm güç kaynağı | Adım 1: Konnektörleri yeniden takın, devre dışı kalan kısmı değiştirin, yük altında düğüm gücünü doğrulayın

RSNetWorx'te hiçbir zaman görünmeyen bir düğüm | Adres çakışması veya ölü bir bağlantı noktası | Adım 4: Gerçek adres anahtarlarını okuyun, bağlantı noktasını gezin

Düğüm soru işareti olarak görünüyor | RSNetWorx makinesinde EDS dosyası eksik | EDS dosyasını yükleyin, tarayıcıyı yenileyin

Düğüm mevcut ancak planlanmış trafik taşımıyor | Düğüm planlamada yok | Adım 5: bağlantıyı ekle, devreye al

Modül LED'i, yeniden takma ve güç döngüsünden sonra sürekli kırmızı yanıyor | Arızalı modül | Adım 6: Değiştirin, bellenimi ve adresi eşleştirin

Ağ sağlıklı ancak kontrol ünitesi bağlantıda hata veriyor | Program değişikliği veya modül revizyon uyumsuzluğu | 5. ve 6. adımlar: yeniden devreye alma, elektronik anahtarlamayı kontrol etme

2026'da ControlNet: Çalıştırın, ama çıkışı planlayın.

İşte gerçek tablo. Rockwell'in ControlNet için yaşam döngüsü durumu Aktif-Olgun'dur. Destek devam ediyor ve kurulu taban çok büyük, ancak yeni geliştirme yıllar önce durdu ve katalog her yıl daha da inceliyor. Şirketin yönü EtherNet/IP ve 1783 serisi anahtarlar ve altyapı, yeni çalışmaların yöneldiği yer. Sıfırdan bir hat tasarlıyorsanız, EtherNet/IP kullanın ve geriye bakmayın.

Çoğunuz sıfırdan bir hat tasarlamıyorsunuz. Tesisin geleceğine karar verirken, yıllar önce kendini amorti etmiş bir hattı çalışır durumda tutuyorsunuz. ControlNet'ten geçiş, kendi riskleri olan gerçek bir projedir ve bir düğümün arızalanmasıyla gece 2'de gerçekleşmez. Eğer ControlNet'te beş yıl daha kalacaksanız, onu kritik bir hizmet olarak işletin: güncel çizimler, test edilmiş yedek parçalar, yedeklenmiş zamanlama dosyaları ve ağın sahibi olan tek bir kişi. Eğer geçiş yapıyorsanız, bunu planlı bir kesintiyle yapın, yeni yolu gerçek yük altında test edin ve yeni hat güveninizi kazanana kadar ControlNet ana hattını yerinde tutun. Sadece körü körüne geçiş yapmayın. Koaksiyel kablo bu tesisi yirmi yıldır taşıyor; yeni ağ, eski ağ hurdaya çıkarılmadan önce kendini kanıtlamalı.

Kalıcı raflar için pratik soru parça temini. ControlNet modülleri, koaksiyel kablolar, bağlantı uçları ve sonlandırıcılar artık eskisi kadar büyük miktarlarda üretilmiyor ve PLC yedek parça pazarı, eski rafların ihtiyaçlarını karşılıyor. İhtiyacınız olanı bulunabilirken satın alın ve satın almayı bir masraf yerine bir sigorta olarak değerlendirin.

yedek parça rafı

Bir ControlNet ağı için minimum raf stoğu şu şekildedir: Her ağ için, tesisinizin kullandığı bellenime yüklenmiş ve rafa yerleştirilmeden önce test edilmiş bir adet 1756-CNB veya 1756-CNBR. Ağınız DeviceNet'e bir bağlantı cihazı üzerinden veri gönderiyorsa bir adet 1788-CN2DN. 30 metrelik bir makara 1786-RG6 koaksiyel kablo, birkaç BNC konektörü ve dört adet 75 ohm sonlandırıcı (çünkü birine ihtiyaç duymadan önce ikisini kaybedeceksiniz). Panellerinizin gerçekten kullandığı türden bir yedek bağlantı kablosu. RSNetWorx kurulu, arayüz kartı test edilmiş ve tüm EDS dosyaları yüklenmiş bakım dizüstü bilgisayarı. Ve .cnc yedekleri, biri etiketli bir poşet içinde panelin içinde bulunan iki farklı USB bellekte.

Rafı yılda iki kez, gün ışığında ve hiçbir şey bozulmamışken kontrol edin. Yedek modülleri çalışan bir rafta test edin, böylece çalıştıklarından emin olun. Program değiştiğinde USB bellekleri yenileyin. ControlNet aktif-olgun bir üründür, yani parçaları bulmak kolaylaşmıyor ve bu nesil donanımı hala satan endüstriyel otomasyon tedarikçilerini, ihtiyaç duymadan önce bilmekte fayda var, sonrasında değil.

Adımları sırayla yapın, yedekleri rafta saklayın ve yedekleme dosyasını gece 2'de ulaşabileceğiniz bir yerde tutun. Bütün iş bu kadar. Ağ tekrar düşecek. Soru şu: İkinci kez buna hazır mısınız?
