Endüstriyel Sensör Çeşitleri ve Seçenekleri: Yakınlık, Fotoelektrik, Basınç ve Daha Fazlası

giriiş

Sensörler, endüstriyel otomasyonun gözleri ve kulaklarıdır. Sensörler olmadan, bir PLC bir ürünün doğru konumda olup olmadığını, bir tankın dolu olup olmadığını veya bir motorun aşırı ısınıp ısınmadığını bilemez. Her uygulama için doğru sensörü seçmek çok önemlidir: yanlış sensör, üretimde aksamalara, yanlış tetiklemelere veya güvenlik tehlikelerine yol açar.

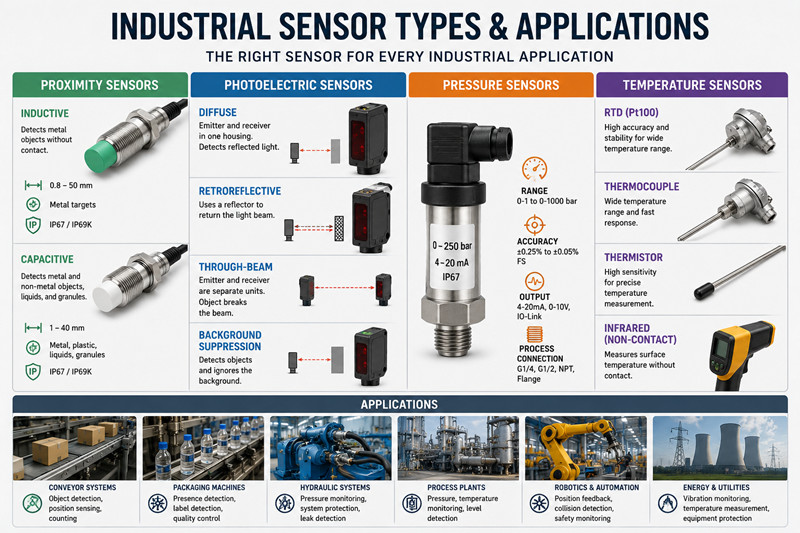

Bu kılavuz, en yaygın endüstriyel sensör türlerini (yakınlık sensörleri, fotoelektrik sensörler, basınç sensörleri ve sıcaklık sensörleri), çalışma prensiplerini, temel özelliklerini ve marka karşılaştırmasını kapsamaktadır. Bentley Nevada, Honeywell, Pepperl+Fuchs, Ve Keyence.

Yakınlık Sensörleri

Yakınlık sensörleri, fiziksel temas olmadan bir nesnenin varlığını veya yokluğunu tespit eder. Fabrika otomasyonunun temel unsurlarından olan bu sensörler, konum tespiti, sayım ve süreç kontrolü için kullanılır.

Endüktif Yakınlık Sensörleri

İndüktif sensörler, elektromanyetik alan oluşturarak metal nesneleri algılar. Metal bir hedef bu alana girdiğinde, girdap akımları salınım genliğini azaltarak bir anahtar çıkışını tetikler.

Başlıca özellikler:

· Algılama mesafesi: 0,8 mm - 50 mm (hedef boyutuna ve sensör modeline göre değişir)

· Hedef: Demir ve demir dışı metaller (çelik, alüminyum, pirinç)

· Çıkış: PNP (kaynak) veya NPN (alıcı), NO veya NC

· Koruma: IP67 standardı, basınçlı yıkama için IP69K.

Kapasitif Yakınlık Sensörleri

Kapasitif sensörler, sensör elektrodu ile hedef (plastik, sıvı, granül) arasındaki kapasitans değişimlerini ölçerek hem metalik hem de metalik olmayan hedefleri tespit eder.

Başlıca özellikler:

· Algılama mesafesi: 1 mm - 40 mm

· Hedef: Metaller, plastikler, ahşap, kağıt, cam, sıvılar

· Metal olmayan kapların içindeki seviyeleri tespit edebilir.

· Çevresel faktörlere (nem, toz) karşı daha hassas.

Manyetik Yakınlık Sensörleri (Reed Anahtarı / Hall Etkisi)

· Reed anahtarları: Temas esaslı, kalıcı mıknatısla aktive edilir. Basit ve ucuzdur.

· Hall etkisi sensörleri: Katı hal teknolojisi, manyetik alan değişikliklerini algılar. Temassız aşınma yok, daha uzun ömür.

Fotoelektrik Sensörler

Fotoelektrik sensörler, nesneleri algılamak için bir ışık demeti (genellikle kızılötesi veya kırmızı LED) kullanır. İndüktif/kapasitif sensörlere göre daha uzun algılama mesafeleri sunarlar ve şeffaf nesneleri, etiketleri ve renk farklılıklarını algılayabilirler.

Yaygın (Kendi Kendine Yeterli) Fotoelektrik Sensörler

Verici ve alıcı tek bir gövdede. Işık, hedeften yansıyarak alıcıya geri döner. Menzil: 50 mm - 3 m. En uygun kullanım alanı: Yakın mesafede herhangi bir nesnenin varlığını tespit etmek.

Retroreflektif Fotoelektrik Sensörler

Verici ve alıcı tek bir gövdede. Yansıtıcı karşı tarafa yerleştirilmiş. Nesne yansıyan ışını engeller. Menzil: 15 metreye kadar. En uygun kullanım alanları: uzun menzilli algılama, şeffaf/saydam nesnelerin tespiti.

Geçiş Işınlı Fotoelektrik Sensörler

Verici ve alıcı ayrı ünitelerdir. Nesne ışın demetini keser. Menzil: 60 metreye kadar. En uygun kullanım alanları: maksimum doğruluk, sayma, küçük nesnelerin tespiti.

Arka Plan Bastırma (BGS) Sensörleri

Dahili mesafe ölçümü özelliğine sahip gelişmiş difüz sensörler. Arka plandaki nesneleri dikkate almaz. En uygun kullanım alanı: konveyör veya makine çerçevesine karşı nesneleri tespit etmek.

Başlıca özellikler:

· Işık kaynağı: Kırmızı LED (görünür), Kızılötesi LED, Lazer (hassas)

· Tepki süresi: 0,1 ms - 50 ms (lazer: <0,1 ms)

· Çıkış: PNP/NPN, Dijital veya Analog

· Koruma sınıfı: Gıda sektörü için IP67 / IP69K

Basınç Sensörleri

Basınç sensörleri, bir akışkanın (sıvı veya gaz) birim alan başına uyguladığı kuvveti ölçer. Hidrolik sistemler, pnömatik kontroller, proses izleme ve güvenlik sistemleri için vazgeçilmezdirler.

Basınç Ölçüm Türleri

· Gösterge basıncı: Atmosfer basıncına göre (0 bar = atmosfer basıncı). En yaygın olanıdır.

· Mutlak basınç: Mükemmel vakuma göre. Barometrik ölçümlerde kullanılır.

· Diferansiyel basınç: İki basınç noktası arasındaki fark. Filtre izleme ve akış ölçümünde kullanılır.

· Kapalı basınç göstergesi: 1 atm'de (deniz seviyesi) önceden ayarlanmış referans noktası. Uçak ve uzay sanayinde kullanılır.

Basınç Sensörü Teknolojileri

· Gerinim ölçer / Piezorezistif: Yapıştırılmış gerinim ölçerli metal diyafram. Yüksek basınç (1000 bar'a kadar) için uygundur.

· İnce film: Diyafram üzerine entegre edilmiş gerilim ölçer. Mükemmel uzun vadeli kararlılık. Endüstriyel kullanımda en yaygın olanıdır.

· Kapasitif: Seramik veya metal diyafram kapasitansı değiştirir. Düşük basınç ve vakum uygulamaları için mükemmeldir.

· Piezoelektrik: Gerilime maruz kaldığında yük üretir. Dinamik basınç ölçümü için kullanılır (hidrolik çekiç, titreşimli sistemler).

Başlıca özellikler:

· Basınç aralığı: 0-1 bar ila 0-1000 bar (gösterge veya mutlak)

· Çıkış: 4-20mA (akım döngüsü, endüstri standardı), 0-10V, IO-Link

· Doğruluk: Tam ölçeğin ±%0,25 ila ±%0,05'i

· Proses bağlantısı: G1/4, G1/2, NPT, flanş

Sıcaklık Sensörleri

RTD (Dirençli Sıcaklık Dedektörü)

Platin direnç (tipik olarak Pt100) kullanır. Doğruluk: ±0,1°C ila ±0,5°C. Sıcaklık Aralığı: -200°C ila +600°C. En uygun kullanım alanları: hassas ölçüm, geniş sıcaklık aralığı.

Termokupl

Birleşim noktasında birleştirilmiş iki farklı metal. Sıcaklığa orantılı voltaj üretir. Çalışma aralığı: -270°C ila +2300°C. En uygun kullanım alanları: aşırı yüksek sıcaklıklar, hızlı tepki.

Termistör

Sıcaklığa bağlı dirence sahip yarı iletken malzeme. Çalışma aralığı: -100°C ila +300°C. En uygun kullanım alanları: düşük maliyetli, yüksek hassasiyetli uygulamalar.

Kızılötesi (Temassız) Sıcaklık Sensörleri

Yayılan kızılötesi radyasyonu ölçer. Ölçüm aralığı: -40°C ila +3000°C. En uygun kullanım alanları: hareketli nesneler, tehlikeli alanlar, erişilemeyen ölçüm noktaları.

Sensör Marka Karşılaştırması

· Bently Nevada (Baker Hughes): Petrol ve gaz, enerji üretimi ve ağır sanayide titreşim ve makine koruması için altın standart. 3300 XL serisi, dünya çapında döner ekipmanlarda en çok kullanılan yakınlık sensörüdür.

· Honeywell: Basınç, sıcaklık, akış ve kuvveti kapsayan geniş ürün yelpazesi. PX2 serisi basınç sensörleri, hidrolik sistemler için endüstri standardıdır. Proses otomasyonu ve bina yönetimi için mükemmeldir.

· Pepperl+Fuchs: Almanya'nın sensör uzmanı. Kimya, ilaç ve petrol & gaz sektörleri için kendiliğinden güvenli ve patlamaya dayanıklı sensörlerde dünya lideri. Fabrika otomasyonu için olağanüstü üretim kalitesi.

· Keyence: Japonya'nın denetim teknolojisi lideri. Sınıfının en iyisi görüntü sensörleri ve lazer profil ölçüm cihazları. IV3 serisi, ambalaj ve elektronik montajı için yüksek hızlı ve doğru denetim sağlar.

Sensör Seçimi: 5 Temel Parametre

1. Algılama Mesafesi ve Hedef Malzeme

İndüktif sensörler yalnızca metalleri algılar (metal olmayanlar için kapasitif veya fotoelektrik sensörler kullanın). Gerçek mesafeyi ölçün — güvenlik payı için gerekli algılama mesafesinin 1,5-2 katı mesafeye sahip sensörler kullanın.

2. Çıktı Türü

PNP (kaynaklama) Avrupa ve Asya'da standarttır. NPN (alıcı) ise Japonya ve Allen Bradley sistemlerinde yaygındır. PLC giriş kartınızın uyumluluğunu kontrol edin. Proses izleme için analog çıkışı (4-20mA, 0-10V) göz önünde bulundurun.

3. Çevresel Koşullar

IP67/IP69K derecelendirmesi yıkamaya dayanıklıdır. Tehlikeli alanlar için patlamaya dayanıklıdır (ATEX/IECEx). Aşırı sıcaklıklar, çalışma aralığının ötesinde derecelendirilmiş sensörler gerektirir. Kimyasal maruziyet, uyumlu ıslak malzemeler gerektirir.

4. Yanıt Süresi

Yüksek hızlı sayım veya hızlı parça tespiti (<1 ms): Lazer fotoelektrik veya Hall etkisi sensörleri kullanın. Standart algılama (10-50 ms): LED fotoelektrik veya indüktif sensörler.

5. İletişim Protokolü

Geleneksel: Ayrık G/Ç (PNP/NPN). Modern: IO-Link (kolay yapılandırma, teşhis verileri), PROFINET, EtherNet/IP. PLC ekosisteminizle uyumlu sensörleri seçin.

Çözüm

Doğru sensörü seçmek, algılama prensibini hedef malzeme, ortam ve performans gereksinimleriyle eşleştirmeyi gerektirir. Döner ekipman koruması için Bently Nevada tartışmasız liderdir. Proses otomasyonu ve basınç ölçümü için Honeywell en geniş portföyü sunmaktadır. Pepperl+Fuchs tehlikeli alan sensörlerinde öne çıkmaktadır. Keyence ise yüksek hızlı denetim ve görüntü tabanlı kalite kontrolünde lider konumdadır.

Sıkça Sorulan Sorular

S: PNP ve NPN sensörleri arasındaki fark nedir?

A: PNP sensörler akım üretir (akım sensörden yüke akar). NPN sensörler akım çeker (akım yükten sensöre akar). PLC giriş kartınızın türüne göre seçim yapın: PNP giriş kartları PNP sensörleri, NPN giriş kartları ise NPN sensörleri gerektirir.

S: İndüktif sensörler metal olmayan nesneleri algılayabilir mi?

A: Hayır. İndüktif sensörler yalnızca iletken veya ferromanyetik metalleri algılar. Metal olmayan maddeler (plastik, ahşap, sıvılar) için kapasitif sensörler, fotoelektrik sensörler veya ultrasonik sensörler kullanın.

S: IP67 ne anlama geliyor?

A: IP (Giriş Koruma) derecesi: İlk rakam = katı parçacık koruması (6 = toz geçirmez). İkinci rakam = sıvı koruması (7 = 30 dakika boyunca 1 metreye kadar suya daldırma). IP69K, yüksek basınçlı, yüksek sıcaklıkta yıkama koruması ekler.

S: IO-Link nedir?

A: IO-Link, akıllı sensörler için standartlaştırılmış bir noktadan noktaya iletişim protokolüdür (IEC 61131-9). Uzaktan yapılandırma, teşhis verisi okuma ve yeniden kablolama gerektirmeden kolay sensör değişimi sağlar. Modern otomasyonda giderek daha standart hale gelmektedir.

S: Yakınlık sensörü ile fotoelektrik sensör arasında nasıl seçim yapabilirim?

A: Yakınlık sensörlerini şu durumlarda kullanın: hedef metal olduğunda, algılama mesafesi kısa olduğunda (<50 mm), kirli ortam, yüksek anahtarlama frekansı. Fotoelektrik sensörler şu durumlarda kullanılır: metal olmayan hedef, daha uzun mesafe gereksinimi, şeffaf nesne tespiti, renk ayrımı gereksinimi.

İlgili Ürünler

· Bentley Nevada 3300 XL 8mm Proximitor Sensörü

· Döner ekipmanların korunması için endüstri standardı titreşim sensörü. 8 mm algılama mesafesi, IP67 koruma sınıfı, -40°C ila +180°C çalışma aralığı.

· Honeywell PX2 Serisi Basınç Transdüseri

· Hidrolik sistemler için ağır hizmet tipi basınç sensörü. 0-250 bar aralığı, 4-20mA çıkış, IP67 koruma sınıfı, G1/2 proses bağlantısı.

· Pepperl+Fuchs NBB10-30GM50-E2 İndüktif Sensör

· Standart endüktif yakınlık sensörü. 10 mm algılama mesafesi, PNP NO çıkışı, IP67 koruma sınıfı, M30 dişli gövde.

· Keyence IV3 Serisi Görüntü Sensörü

· Kalite kontrolü için yüksek hızlı görüntülü denetim sensörü. Saniyede 1000 denetim hızında varlık, renk, şekil ve boyutları algılar.

· Pepperl+Fuchs Tank ve haznelerdeki sıvı ve granülleri tespit etmek için kapasitif seviye sensörü. Ayarlanabilir hassasiyet, IP68 koruma sınıfı.

-------------------------------------------------------------------------------------------------------------------------
