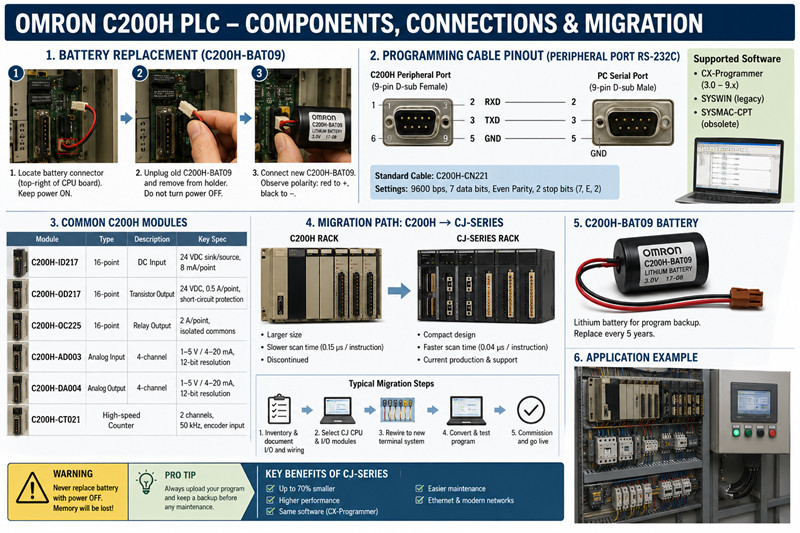

O Omron C200H Programlanabilir mantık denetleyicileri (PLC), bir zamanlar dünya çapındaki fabrikalarda endüstriyel otomasyonun omurgasını oluşturuyordu. Omron tarafından yıllar önce resmi olarak üretimi durdurulan bu eski sistemleri destekleyen bakım mühendisleri, acı bir gerçekle karşı karşıya: yedek parçalar tükeniyor, destek dokümanları dağılmış durumda ve fabrika yöneticileri yükseltmeler için baskı yapıyor. Üretim hattınızda hala bir C200H kullanıyorsanız (ki birçoğu kullanıyor), bu kılavuz tam size göre. Programınızı kaybetmeden pil değişimini, programlama kablosu pin çıkışlarını, yazılım uyumluluğunu, mevcut modül bulunabilirliğini ve CJ serisine gerçekçi bir geçiş yolunu ele alıyoruz.

1. Pil Değişimi: C200H-BAT09 ve Programı Kaybetmeden Pil Değiştirme Yöntemi

C200H, ana güç kesildiğinde CPU'daki kullanıcı programını ve belleğini korumak için lityum yedek pil (Omron parça numarası C200H-BAT09) kullanır. Tipik pil ömrü normal ortam koşullarında 5 yıldır. Pil voltajı düştüğünde, CPU'nun ALARM LED'i yanıp söner veya programlama konsolunda "PİL DÜŞÜK" göstergesi belirir. Pili derhal değiştirin; tesis kapanışı sırasında bitmiş bir pil, yeniden başlatmada CPU'nun boş kalması anlamına gelir.

Nereden satın alınır: C200H-BAT09 modeli Omron tarafından üretimi durdurulmuş olsa da, özel otomasyon distribütörlerinden ve fazla stok tedarikçilerinden hala temin edilebilir. tztechio.com'da orijinal Omron C200H-BAT09 üniteleri stoklarımızda mevcuttur. Bağlantı elemanı ve voltaj regülatörü bulunmayan jenerik lityum pillerden kaçının; standart dışı bir pil, CPU muhafazasının içinde sızıntı yapabilir veya aşırı ısınabilir.

Adım adım değiştirme işlemi:

1. PLC'yi çalıştırın ve bir programlama aracını (el tipi programlayıcı veya kabloyla CX-Programmer) bağlayın.

2. Programın tamamını programlama yazılımınıza yükleyin ve diske yedek bir kopyasını kaydedin.

3. Değişim işlemi boyunca ana güç kaynağını açık tutun; bu, RAM'in pil yerine güç kaynağından beslenmesini sağlar.

4. İşlemci ön kapağını açın. Anakartın sağ üst tarafında bulunan pil bağlantı noktasını bulun.

5. Eski C200H-BAT09 konektörünü yavaşça çıkarın. Pili yuvasından çıkarın.

6. Yeni C200H-BAT09'u takın ve konektörü sıkıca bağlayın. Kutuplara dikkat edin: kırmızı kablo +'ya, siyah kablo -'ye.

7. Kapağı kapatın. Programlama aracında belleğin sağlam olduğunu doğrulayın. Gerekirse pil hatası bayrağını temizleyin (CX-Programmer: PLC durumunda, "Pil Hatasını Temizle" seçeneğine tıklayın).

8. İşlemci kapağının içindeki etikete değiştirme tarihini kaydedin.

Kritik uyarı: Güç kapalıyken pili asla değiştirmeyin. Bazı C200H CPU revizyonlarındaki süper kapasitör yedekleme sistemi bile 20 dakika içinde tükenir. Güç kesintisi kaçınılmazsa, pil bağlantısını kestikten sonra 60 saniye içinde gücü geri vermelisiniz.

2. Programlama Kablosu ve Yazılımı: Kablo Pin Şeması ve CX-Programlayıcı Uyumluluğu

C200H'yi programlamak için bir çevre birimi kablosu ve uyumlu yazılım gereklidir. Standart bağlantı, çevre birimi bağlantı noktası (CPU üzerindeki 9 pinli D-sub dişi veya isteğe bağlı bir çevre birimi bağlantı noktası adaptörü) üzerinden RS-232C'dir.

Kablo tipleri ve pin bağlantıları:

· C200H-CN221 (Omron orijinal): C200H çevre birimi portunu bir PC'deki 9 pinli RS-232 seri portuna bağlar. Pin düzeni: 2→2 (RXD), 3→3 (TXD), 5→5 (GND). Çoğu işlem için el sıkışma hatlarına gerek yoktur.

· USB-to-RS232 adaptörleri: Bunlar, adaptörün orijinal bir FTDI veya Prolific PL2303 yonga seti kullanması durumunda çalışır. Ucuz taklitlerden kaçının; bunlar yükleme/indirme sırasında programı bozabilecek iletim hatalarına neden olur.

· CQM1-CIF02 (çevre birimi-RS232 adaptörü): C200H işlemcinizde eski 8 pinli yuvarlak çevre birimi konektörü varsa gereklidir. Bu adaptörü standart düz RS-232 kablosuyla birlikte kullanın.

Yazılım seçenekleri:

· CX-Programmer (3.0'dan 9.x'e kadar olan sürümler): C200H'yi tam olarak destekler. Daha yeni CX-Programmer sürümleri (9.5 ve sonrası) Windows 10/11'de çalışır ancak eski sürücü modunu gerektirir. PLC modelini "C200H" ve ağ türünü "SYSMAC WAY" veya "Toolbus" olarak ayarlayın.

· SYSWIN (eski Omron yazılımı): Çalışıyor ancak çok eski Windows sürümleriyle sınırlı. Tavsiye edilmez.

· SYSMAC-CPT: C200H programlamayı kapsar ancak artık geçerliliğini yitirmiştir. Sadece lisansınız varsa kullanın.

· Yazılım indirme: CX-Programmer, Omron tarafından FA Entegre Araç Paketi altında hala satılmaktadır. Ücretsiz sürümü bulunmamaktadır. Bazı üçüncü taraf siteler "deneme" sürümleri sunmaktadır; bunlar genellikle kötü amaçlı yazılımlardır. Lisanslı yazılım satın alın veya lisans paketi sağlayan bir dağıtıcı ile çalışın.

İletişim ayarları: 9600 baud, 7 veri biti, çift eşlik, 2 durdurma biti (7, E, 2) — bu, varsayılan C200H SYSMAC WAY protokolüdür. CX-Programmer çoğu durumda bu ayarları otomatik olarak algılar.

3. Ortak Modül Referansı: ID217, OD217 ve Diğer G/Ç Modülleri

C200H'nin üretimi durdurulmuş olmasına rağmen, birçok giriş/çıkış modülü hala fazla stok kanalları aracılığıyla temin edilebilmektedir. En çok talep edilen modüller şunlardır:

Modül | Tür | Açıklama

C200H-ID217 | 16 noktalı DC giriş | 24 VDC akım/gerilim kaynağı, nokta başına 8 mA, çıkarılabilir terminal bloğu

C200H-OD217 | 16 noktalı transistör çıkışı | 24 VDC, nokta başına 0,5 A, kısa devre koruması

C200H-OC225 | 16 noktalı röle çıkışı | Nokta başına 2 A, izole edilmiş ortak uçlar, değiştirilebilir röleler

C200H-AD003 | Analog giriş modülü | 4 kanallı, 1–5 V / 4–20 mA, 12 bit çözünürlük

C200H-DA004 | Analog çıkış modülü | 4 kanallı, 1–5 V / 4–20 mA, 12 bit çözünürlük

C200H-CT021 | Yüksek hızlı sayaç | 2 kanal, 50 kHz, kodlayıcı girişi

Stok Durumu: C200H-ID217 ve C200H-OD217, DC I/O raflarının sahada en fazla elektriksel gerilime maruz kalması nedeniyle en çok talep gören modüllerdir. Her ikisinin de stoklarını düzenli olarak yeniliyoruz. Röle çıkış modülleri (OC225) ayrıca yüksek hızlı anahtarlamaya ihtiyaç duymayan eski konveyör ve paketleme hatlarında da popülerdir.

Kullanılmış modüller satın almadan önce nelere dikkat etmelisiniz:

· Arka panel bağlantı pimlerinde bükülme veya korozyon olup olmadığını kontrol edin.

· LED göstergelerini girişlere 24 VDC güç vererek test edin.

· Analog modüller için kalibrasyon raporu veya test değerleri talep edin.

4. Geçiş Yolu: C200H → CJ Serisi – Dikkat Edilmesi Gerekenler

Sonuç olarak, her C200H kurulumunda bir modül arızalanır, yedek parçaların maliyeti yeni bir PLC'den daha yüksek olur veya tesis nitelikli bir programcısını kaybeder. Doğal yükseltme yolu Omron CJ serisidir (hareket kontrolü için CJ1, CJ2 veya daha yeni NJ/NX serisi).

Neden CJ serisi?

· Aynı programlama ortamı (CX-Programmer) — mühendislerinizin yeniden eğitim almasına gerek yok.

· Tarama sürelerinde önemli ölçüde hızlanma (temel komut başına 0,04 μs, C200H'de ise 0,15 μs).

· Kompakt boyut — C200H rafından %70'e kadar daha küçük.

· Güncel üretim, tam garanti ve küresel destek.

Kablolama uyumluluğu — acı gerçek:

C200H ve CJ serisi giriş/çıkış modülleri farklı arka panel mimarileri ve konektörler kullanır. Bir C200H-ID217'yi eski raftan çıkarıp doğrudan bir CJ serisi tabana takamazsınız. Kablolamanın yeniden sonlandırılması veya uyarlanması gerekir.

Pratik geçiş adımları:

9. Rafınızı envanterleyin: Her modülü, yuva konumunu ve terminal atamasını belgeleyin. Kablolama şeması oluşturun.

10. Giriş/çıkış sayısı ve program boyutuna göre bir CJ serisi işlemci seçin. CJ2M-CPU31, orta ölçekli C200H'lerin çoğunun yerini alabilir. Daha büyük kurulumlar için CJ2H-CPU64, 160.000 adım ve Ethernet/IP desteği sunar.

11. Giriş/çıkış modüllerini seçin: CJ serisi, CJ1W-* modüllerini kullanır (örneğin, CJ1W-ID211, C200H-ID217 fonksiyonunun yerini alır; CJ1W-OD211, OD217'nin yerini alır). Daha küçük bir form faktöründe aynı elektriksel özellikleri sunarlar.

12. Programı yeniden yazın, doğrudan dönüştürme girişiminde bulunmayın. CJ serisi komut seti, C200H'nin bir üst kümesidir, ancak adresleme farklıdır (G/Ç bellek haritaları tamamen yeniden yapılandırılmıştır). CX-Programmer'ın "Convert PLC" aracı bir başlangıç ​​noktasıdır, ancak manuel doğrulama zorunludur.

13. Panel yeniden düzenlemesi: CJ serisi, C200H'nin ayrı modül kablolaması yerine 32 veya 64 noktalı terminal bloğu sistemi kullanır. Yeni terminal rayı ve kablo kanalı yerleşimi planlanmalıdır.

14. Devre dışı bırakma: Eski C200H'yi hizmet dışı bırakmadan önce yeni programı simülatör modunda CJ serisi CPU üzerinde test edin.

Geçiş maliyetinin ayrıntılı dökümü (tipik 64 giriş/çıkışlı sistem):

Ürün | Tahmini Maliyet

CJ2M-CPU31 + güç kaynağı + 4 yuvalı taban | 650–900 dolar

CJ1W G/Ç modülleri (mevcut C200H G/Ç'ye eşdeğer) | Modül başına 100–250 ABD doları

Kablolama işçiliği (şirket içi, 16-24 saat) | 800-1.800 dolar

Programlama ve devreye alma | 500–2.000 ABD Doları

Toplam tahmini tutar | 2.050–4.950 dolar

Bunu, planlanmamış bir kesinti sırasında arızalanan tek bir C200H-OD217'nin maliyetiyle karşılaştırdığınızda, geçişin çoğu zaman tek bir üretim döngüsü içinde kendini haklı çıkardığı görülür.

5. Fiyatlandırma ve Stok Durumu: C200H Stoklarını Şu Anda Nerede Bulabilirsiniz?

C200H parçaları artık üretilmiyor, bu nedenle piyasa tamamen yedek parça ve ikinci el ürünlerden oluşuyor. İşte bekleyebilecekleriniz:

· C200H-CPU01/03: 150–300 $ (kullanılmış, test edilmiş)

· C200H-BAT09 pil: 25–45 dolar (yeni, kullanılmamış stok)

· C200H-ID217: 60–120 $ (kullanılmış, test edilmiş)

· C200H-OD217: 70–150 $ (kullanılmış, test edilmiş)

· C200H-OC225: 50–100 dolar (kullanılmış, test edilmiş)

· C200H-AD003: 100–200 $ (kullanılmış, kalibrasyon gerektirir)

· C200H-RM001 (uzaktan giriş/çıkış ana ünitesi): 80–180 dolar

tztechio.com'da, listelemeden önce tümü test edilmiş, özenle seçilmiş C200H modülleri bulunduruyoruz. Ayrıca, geçiş yapmaya hazır olanlar için rekabetçi fiyatlarla CJ serisi sistemler de sunuyoruz. Güncel stok durumu için PLC kategorimizi ve Omron bölümümüzü inceleyin.

İpucu: Eğer bir üretim hattının 2-3 yıl daha çalışmasını sağlamak için C200H yedek parçaları satın alıyorsanız, her raf için en az bir yedek güç kaynağı (C200H-PS201 veya PS221) satın alın. Güç kaynağı kapasitörleri, CPU kartlarından daha sık eskir ve arızalanır.

6. Sıkça Sorulan Sorular – Alıcılardan Gelen Gerçek Sorular

S: C200H-BAT09 yerine standart bir CR17345 lityum pil kullanabilir miyim?

A: Pil aynı boyutta (CR17345), ancak C200H-BAT09, polariteye özel muhafazalı önceden takılmış bir konektör ve voltaj regülatör devresi içeriyor. Regülatörsüz çıplak bir pil, CPU kartına zarar verebilir. Orijinal parçayı kullanın.

S: CX-Programmer, C200H ile Windows 10'da çalışıyor mu?

A: Evet, CX-Programmer 9.5 ve sonraki sürümleri Windows 10/11 64-bit üzerinde çalışır. Eski USB/seri sürücülerini uyumluluk modunda yüklemeniz gerekir. USB-RS232 adaptörü kullanıyorsanız, PLC'yi bağlamadan önce adaptör sürücüsünü yükleyin.

S: C200H-OD217 çıkışlarım sürekli açık kalıyor. Modül mü arızalı yoksa işlemci mi?

A: Öncelikle çıkış yükünün nokta başına 0,5 A sınırı içinde olup olmadığını kontrol edin. Aşırı yük, çıkış transistörünü kısa devre durumuna sokar. Modülü farklı bir yuvaya takın; sorun modülle birlikte devam ederse, modülü değiştirin. Aynı yuva adresinde kalırsa, CPU çıkış tablosunda sorun giderme yapın.

S: 8 pinli yuvarlak porta sahip bir C200H işlemci için hangi kabloya ihtiyacım var?

A: CQM1-CIF02 çevre birimi-RS232 adaptörüne ve standart bir DB9 düz seri bağlantı kablosuna ihtiyacınız var. Alternatif olarak, seri portu olmayan yeni bilgisayarlarda CS1W-CIF31 USB adaptörü (8 pinli yuvarlak konektörlü) de çalışır.

S: C200H için Omron hala teknik destek sağlıyor mu?

A: Omron artık C200H serisi için telefon veya e-posta desteği sağlamamaktadır. En iyi kaynaklarınız distribütör teknik ekipleri, otomasyon forumları (PLCTalk.net, MrPLC.com) ve modüle özgü sorular için tztechio.com adresindeki destek hattımızdır.

S: C200H ve CJ serisi modülleri aynı arka panele birlikte takabilir miyim?

A: Hayır. Arka panel veri yolu mimarisi tamamen farklı. Geçiş, tüm rafın değiştirilmesini gerektirir. Ancak, aşamalı geçiş sırasında aynı kontrol panelinde seri veya Ethernet bağlantısı kullanarak C200H'yi yeni bir CJ serisi rafın yanında çalışır durumda tutabilirsiniz.

------------------------------------------------------------------------------------------------------------------
