Meta Başlık: VFD Temelleri ve Seçim Kılavuzu: Değişken Frekanslı Sürücü Nasıl Seçilir (20)26)
Meta Açıklama: Değişken frekanslı sürücülerin nasıl çalıştığını, neden VFD kullanılması gerektiğini, temel seçim parametrelerini ve Mitsubishi FR-E800, Danfoss FC101, Schneider ATV320 markalarının karşılaştırmasını kapsayan eksiksiz bir VFD kılavuzu.

giriiş

Değişken Frekans Sürücüleri (VFD'ler) - ayrıca Değişken Hız Sürücüleri (VSD'ler) veya İnvertörler olarak da adlandırılır - endüstriyel otomasyonda en yaygın kullanılan bileşenler arasındadır. Bir VFD, güç kaynağının frekansını ve voltajını değiştirerek bir AC elektrik motorunun hızını kontrol eder. Sonuç: %20-50 enerji tasarrufu, iyileştirilmiş proses kontrolü ve uzatılmış motor ömrü.

Bu kılavuz, VFD'lerin çalışma prensiplerini, ne zaman ve neden kullanılmaları gerektiğini, temel seçim parametrelerini ve önde gelen VFD markalarının pratik bir karşılaştırmasını kapsamaktadır: Mitsubishi FR-E800, Danfoss FC101, Schneider Altivar 320, Ve ABB ACS580.

Değişken Frekans Sürücüsü nedir?

Bir VFD (Değişken Frekans Sürücüsü), sabit frekanslı AC girişini (50/60 Hz) alıp ayarlanabilir frekanslı, ayarlanabilir voltajlı çıkışa dönüştüren elektronik bir güç dönüştürücüsüdür. Çıkış frekansını kontrol ederek motor hızını doğrudan kontrol edebilirsiniz:

Motor Hızı (RPM) = 120 × Frekans (Hz) / Kutup Sayısı

60 Hz beslemeye bağlı 4 kutuplu bir motor için: Tam hız = 1800 RPM. VFD 30 Hz'e ayarlandığında: Motor hızı = 900 RPM. Bu ilişki, VFD'leri fanlar, pompalar, konveyörler, kompresörler ve değişken hızın enerji tasarrufu sağladığı her türlü uygulama için vazgeçilmez kılar.

Neden Frekans Sürücüsü Kullanılır? 5 Temel Faydası

Enerji Tasarrufu

Motor hızını %20 azaltmak yaklaşık %50 enerji tasarrufu sağlar (güç, hızın küpüyle orantılıdır). %80 hızda çalışan 50 HP'lik bir fan için yıllık tasarruf 5.000 doları aşabilir.

Yumuşak Başlatma / Azaltılmış Ani Akım

VFD'ler voltajı ve frekansı kademeli olarak artırarak, doğrudan şebekeye bağlama sırasında oluşan 6-8 katlık kilitli rotor akımı artışını ortadan kaldırır. Bu, motorları korur ve mekanik stresi azaltır.

PProses Kontrolü ve Hassasiyet

Değişken hız kontrolü, yumuşak hızlanma/yavaşlama, hassas hız düzenlemesi (±0,5%) ve senkronize çok eksenli hareket sağlar. Paketleme hatları, CNC makineleri ve karıştırma işlemleri için kritik öneme sahiptir.

Azaltılmış Mekanik Aşınma

Yumuşak kalkışlar ve kontrollü duruşlar, kayış aşınmasını, şanzıman üzerindeki stresi ve yatak yükünü azaltır. Bakım aralıkları ortalama 2-3 kat uzar.

PLC / Otomasyon Entegrasyonu

Modern frekans invertörleri (VFD'ler), PLC entegrasyonu ve SCADA uzaktan izleme için EtherNet/IP, PROFINET, Modbus RTU/TCP ve CANopen'ı destekler.

VFD nasıl çalışır?

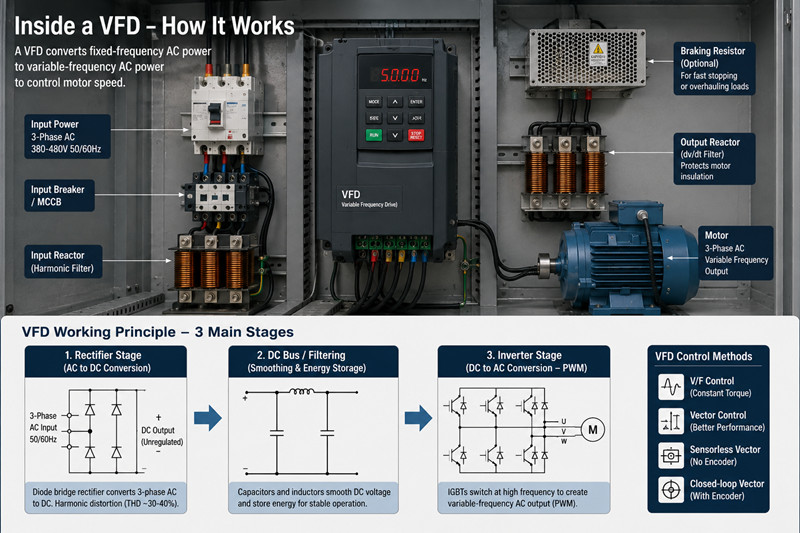

Bir VFD üç ana aşamadan oluşur:

Doğrultucu Aşaması

AC girişi, diyot köprü doğrultucu kullanılarak DC'ye dönüştürülür. Bu, harmonik bozulmaya (THD ~%30-40) neden olur.

DC Bara / Filtreleme

DC voltajı kapasitörler ve indüktörler tarafından düzeltilir. DC bara, anlık güç kesintilerini ve motor rejenerasyonunu karşılamak için enerji depolar.

İnverter Aşaması

IGBT'ler, istenen frekansta sözde sinüs dalgası şeklinde bir AC çıkışı oluşturmak için yüksek frekansta (2-16 kHz) anahtarlama yapar. Bu, Darbe Genişliği Modülasyonu (PWM) olarak adlandırılır.

Başlıca VFD kontrol yöntemleri:

· V/F Kontrolü: Sabit torklu yükler için standart.

· Vektör Kontrolü: Daha iyi düşük hız torku ve düzenlemesi

· Sensörsüz Vektör: Enkodersiz Motor Akış Tahmini

· Kapalı döngü vektör (enkoderli): ±0,01% hız doğruluğu

VFD Seçimi: 6 Temel Parametre

1. Güç Değeri (kW / HP)

Frekans sürücüsünün gücünü motorun nominal akım ve voltaj değerleriyle eşleştirin. Motorun tam yük akımına (FLA) en az eşit, tercihen %10-20 daha yüksek bir frekansta frekans sürücüsü seçin. Yetersiz boyutlandırma aşırı ısınmaya neden olur.

2. Giriş Gerilimi ve Faz

Genel değerler: 200-240V tek fazlı (küçük frekans invertörleri), 380-480V üç fazlı (endüstriyel standart), 500-690V (yüksek güçlü). Tek fazlı bir frekans invertörünü asla üç fazlı bir motora bağlamayın.

3. Yük Tipi

Sabit Tork (konveyörler, kompresörler): Yüksek başlangıç ​​torku gerektirir. Değişken Tork (fanlar, pompalar): Maksimum enerji tasarrufu sağlar. Frekans sürücüsünü yük profiline göre ayarlayın.

4. İletişim Protokolü

PLC ekosisteminize uygun olanı seçin: EtherNet/IP (Allen Bradley), PROFINET (Siemens/Schneider), Modbus RTU (evrensel). Hareket algılama için: CANopen veya EtherCAT.

5. Çevre Koruma

IP20 (kabin içi). IP54/55 (tozlu/nemli). IP66 (dış mekan/yıkanabilir). Yüksek ortam sıcaklıkları (>40°C) güç düşürme veya kabin soğutması gerektirir.

6. Frenleme / Rejenerasyon

Sık frenleme veya aşırı yükleme gerektiren yükler (vinçler, konveyörler) için bir frenleme direnci ekleyin. Aksi takdirde DC bara gerilimi yükselir ve aşırı gerilim arızasına neden olur.

VFD Marka Karşılaştırması

· Mitsubishi FR-E800: Dahili Ethernet (CC-Link IE Field, Modbus TCP) ve yüksek hızlı hareket gerektiren makineler için en iyisidir. Mükemmel enkoder geri bildirim desteği sunar.

· Danfoss FC101: Isıtma, havalandırma ve su arıtma sistemleri için özel olarak tasarlanmıştır. Pompalar ve fanlar için olağanüstü vCurve optimizasyonu sunar. 0,75-75kW aralığı için rekabetçi fiyat.

· Schneider Altivar 320: Kompakt ve SoMove veya dahili ekran üzerinden kurulumu kolay. Basit pompa/fan/konveyör uygulamaları için idealdir.

· ABB ACS580: ABB ACS880 platformundan gelen, endüstriyel sınıf ve güvenilir bir ürün. Ağır endüstriyel yükler için mükemmel. Güçlü küresel servis ağı.

Çözüm

Doğru frekans invertörünü seçmek, güç değeri, voltaj, iletişim protokolü ve yük tipini uygulamanızla eşleştirmeye bağlıdır. Mitsubishi FR-E800 bağlantı ve hareket kontrolünde liderdir. Danfoss FC101, HVAC ve pompa uygulamaları için optimize edilmiştir. Schneider ATV320 sadelik ve kompaktlık sunar. ABB ACS580 ise endüstriyel sağlamlık sağlar.

Sıkça Sorulan Sorular

S: Değişken frekanslı sürücü (VFD) ile yumuşak başlatıcı (soft starter) arasındaki fark nedir?

A: Yumuşak yol verici yalnızca başlatma/durdurma sırasında voltajı kontrol eder. Motor hızını değiştiremez. Bir VFD ise hem frekansı hem de voltajı sürekli olarak kontrol ederek, tüm süreç boyunca değişken hız ve enerji tasarrufu sağlar.

S: Bir VFD (Değişken Frekans Sürücüsü) motora zarar verebilir mi?

A: Doğru boyutlandırılıp yapılandırıldığında, bir VFD motor ömrünü uzatır. Başlıca riskler: (1) düşük hızda çalışmadan kaynaklanan aşırı ısınma, (2) uzun motor kablolarından kaynaklanan voltaj dalgalanmaları. 50 metreden uzun kablo uzunlukları için çıkış filtreleri kullanın.

S: Bir VFD ne kadar enerji tasarrufu sağlayabilir?

A: Değişken torklu yükler (vantilatörler, pompalar) için hızı %20 azaltmak yaklaşık %50 enerji tasarrufu sağlar. Yılda 8.000 saat çalışan 50 HP'lik bir vantilatör %75 hızda çalıştırıldığında yılda 8.000-12.000 dolar tasarruf sağlayabilir. Geri ödeme süresi: 1-3 yıl.

S: Değişken frekanslı sürücüler (VFD'ler) harmonik bozulmaya neden olur mu?

A: Evet. Standart 6 darbeli VFD doğrultucular yaklaşık %30-40 THDi oluşturur. THDi'yi %5'in altına düşürmek için giriş reaktörleri, aktif ön uç (AFE) sürücüleri veya çok darbeli (12/18 darbeli) VFD'ler kullanın.

S: Bir motoru VFD aracılığıyla 90 Hz'de çalıştırabilir miyim?

A: Standart motorlar 50/60 Hz için derecelendirilmiştir. 90 Hz'de çalıştırmak için VFD dereceli bir motor (F/H sınıfı izolasyon, dengeli rulmanlar) gereklidir. Etiket frekansını %20'den fazla aşmadan önce üreticiye danışın.
