İhtiyacınız Olanlar

Donanım

· WAGO 750-8212 PFC200 kontrol ünitesi (çift Ethernet, 1 GHz Cortex-A8, 512 MB RAM)

· WAGO 750-341 4 kanallı dijital giriş modülü (24 VDC sink/source)

· WAGO 750-430 4 kanallı dijital çıkış modülü (24 VDC, kanal başına 0,5 A)

· WAGO 750-600 uç modülü (zorunlu veri yolu sonlandırması — bu olmadan sistem çalışmaz)

· 24 VDC güç kaynağı (UL uyumlu kurulumlar için Sınıf 2 güç kaynağı)

· Ethernet kablosu, düz geçişli Cat5e

· Windows PC (CODESYS Linux veya macOS'ta çalışmaz)

Yazılım

· CODESYS 3.5 SP19 veya üzeri (CODESYS Mağazasından veya WAGO web sitesinden indirin)

· WAGOAddOn for CODESYS (tüm 750 serisi kontrol cihazları için cihaz açıklama dosyaları)

· Ücretsiz bir CODESYS lisansı, başlangıç ​​programlaması için yeterlidir. Üretim ortamlarında ise çalışma zamanı lisansı gereklidir (özellik düzeyine bağlı olarak 150-350 ABD doları).

Güç: 750-8212, 24 VDC (20,4–28,8 VDC) ile çalışır. 120 VAC/60 Hz'lik uygulamalar için WAGO 787-1622 DIN raylı güç kaynağı kullanın. 230 VAC/50 Hz'lik uygulamalar için WAGO 787-1661 uygundur. Her ikisi de CE ve UL 508 sertifikalıdır.

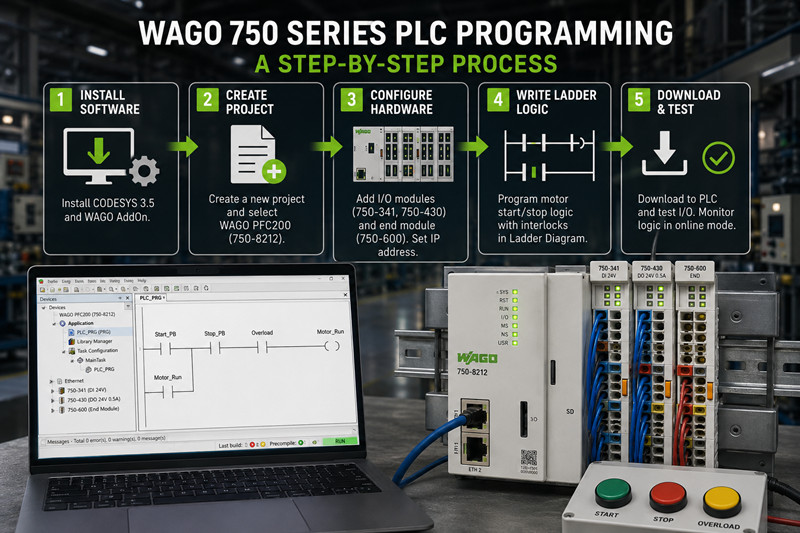

Adım 1: CODESYS 3.5'i yükleyin.

1. CODESYS 3.5 SP19'u CODESYS Mağazasından veya WAGO portalından indirin.

2. Yükleyiciyi yönetici olarak çalıştırın. Tüm varsayılan ayarları kabul edin.

3. WAGOAddOn for CODESYS paketini indirip kurun. Bu, 750-8212, 750-8202, 750-810 ve tüm eski kontrolcüler için cihaz açıklamalarını yükler.

4. CODESYS'i başlatın. Araçlar → Aygıt Deposu'na gidin ve WAGO PFC200 750-8212'nin listede göründüğünü doğrulayın. Görünmüyorsa, CODESYS'i yeniden başlatın ve Eklenti yükleyicisini tekrar çalıştırın.

Sık karşılaşılan sorun: Cihaz açıklama dosyaları hizmet paketine özgüdür. CODESYS SP19'a SP16 için AddOn yüklemek, listelenen hiçbir cihazın görünmemesine neden olur. AddOn sürümünü CODESYS hizmet paketinizle tam olarak eşleştirin.

---

Adım 2: Yeni Bir Proje Oluşturun

5. Dosya → Yeni Proje'ye tıklayın.

6. Standart Projeyi Seçin.

7. Projeye `WAGO_Motor_Start_Stop` adını verin. Hatırlayacağınız bir kayıt klasörü seçin.

8. Aygıt açılır menüsünden WAGO PFC200 (750-8212) öğesini seçin. PLC_PRG bölümünden Merdiven Mantığı Diyagramı (LD) öğesini seçin.

9. Tamam'a tıklayın.

Çalışma alanı, sol tarafta kontrol cihazını ve PLC_PRG adlı bir POU'yu gösteren aygıt ağacıyla açılır.

---

Adım 3: 750 Kontrol Cihazını Yapılandırın

Aygıt ağacında WAGO PFC200 (750-8212) üzerine sağ tıklayın ve Aygıt Ekle'yi seçin.

· WAGO 750-341 dijital giriş modülünü (bus adresi 1) ekleyin.

· WAGO 750-430 dijital çıkış modülünü (bus adresi 2) ekleyin.

· Veri yolu ucuna bir WAGO 750-600 uç modülü ekleyin (bu modül, fiziksel veri yolunu yazılımda doğru şekilde modeller).

ETHERNET ve fieldbus adreslemesi: 750-8212 varsayılan olarak programlama için ETHERNET kullanır. PROFIBUS ağına entegre ederseniz, ayrı bir kuplöre (örneğin, 750-375) ihtiyacınız vardır ve adresini Ethernet ayarlarında değil, Fieldbus Yapılandırma sekmesinde yapılandırmanız gerekir. İlk kez kullananlar genellikle programlama IP adresini fieldbus istasyon adresiyle karıştırırlar. Bunlar farklı menülerde bulunur.

IP adresi: Kontrol ünitesine çift tıklayın, Ethernet sekmesine gidin ve statik bir IP adresi atayın — örneğin, 255.255.255.0 maskesiyle 192.168.1.10. Bunu kontrol ünitesinin kasasına yazın. Her indirme işlemi için buna ihtiyacınız olacak.

Ürün yazılımı kontrolü: Kontrol ünitesi düğümündeki Bilgi sekmesini açın. CODESYS 3.5 SP19, 750-8212'de v21 veya daha yeni bir ürün yazılımı gerektirir. v18 veya v19 ile gönderilen kontrol üniteleri, ilk program indirmesinden önce WAGO Ürün Yazılımı Güncelleme Aracı (ayrı indirme) kullanılarak güncellenmelidir. Ürün yazılımı uyumsuzluğu sessiz bir hataya neden olur; indirme tamamlanır, kontrol ünitesi yeniden başlatılır ve eski program bellekte kalır.

---

Adım 4: Basit Bir Program Yazın — Kilitleme Mekanizmalı Motor Başlatma/Durdurma

Üç telli standart bir motor kontrol devresi yazın; bu, PLC'de bir şeyin gerçekleşmesi için düğmeye basmaya eşdeğerdir.

PLC_PRG dosyasını açın. Üst panelde şu değişkenleri tanımlayın:

`

PROGRAM PLC_PRG

VAR

Start_PB : BOOL; (* Başlatma düğmesi — HAYIR, 24 VDC *)

Stop_PB : BOOL; (* Durdurma düğmesi — NC, 24 VDC *)

Motor_Run : BOOL; (* Motor kontaktör çıkışı *)

Aşırı Yük: BOOL; (* Termal aşırı yük rölesi — NC *)

DEĞİŞKEN SONU

`

Değişkenleri G/Ç'ye eşleme: Aygıt ağacında WAGO 750-341'e çift tıklayın. Start_PB'yi %IX1.0'a (kanal 0), Stop_PB'yi %IX1.1'e, Overload'u %IX1.2'ye eşleyin. Ardından WAGO 750-430'a çift tıklayın ve Motor_Run'ı %QX2.0'a eşleyin. Alternatif olarak, açılır menü arayüzü için PLC_PRG G/Ç eşleme tablosunu kullanın.

CODESYS'te merdiven mantığı:

Alet kutusundan kontakları ve bobinleri basamağa sürükleyin. İki basamak oluşturun.

1. Basamak (mühürleme):

`

Start_PB Motor_Run

----| |----------------------( )----

Motor Çalıştırma

----| |----(Start_PB'ye paralel dallanma)

`

2. Basamak (seri durdurma ve aşırı yükleme):

`

Stop_PB Aşırı Yük Motoru Çalıştırma

----|/|----------|/|-----------( )----

`

Kişilere sağ tıklayarak normalde açık (| |) ve normalde kapalı (|/|) arasında geçiş yapabilirsiniz. Start_PB kişisinin altına sağ tıklayıp Dal Ekle'yi seçerek paralel bir dal ekleyebilirsiniz.

Mantık şu şekildedir: Start_PB'ye basmak Motor_Run'ı enerjilendirir. Motor_Run, kendi normalde kapalı (NO) kontağı aracılığıyla kendini kilitler. Stop_PB'ye basmak veya Overload'ı tetiklemek devreyi keser ve Motor_Run'ı durdurur. Bu üç telli düzen, doğrudan fiziksel motor başlatıcı kablolamasına karşılık gelir; kodu değiştirmeden PLC'yi gerçek bir kontaktöre karşı test edebilirsiniz.

---

Adım 5: İndirin ve Test Edin

10. 750-8212 cihazını Ethernet kablosuyla bilgisayarınıza bağlayın.

11. Kontrol cihazına güç verin. Başlatma sırasında RUN ve I/O LED'leri yanıp söner. RUN LED'i sabit yanana kadar bekleyin (yaklaşık 30 saniye).

12. CODESYS'te Çevrimiçi → Giriş yap'ı tıklayın (veya F11 tuşuna basın).

13. "Ağ Yolu Seç" isteminde "Ağı Tara"ya tıklayın. Denetleyici `WAGO PFC200 (750-8212) @ 192.168.1.10` olarak görünür. Bunu seçin ve Tamam'a tıklayın.

14. Uygulamayı indirmek için Evet'e tıklayın.

15. İndirme işlemi tamamlandıktan sonra kontrol cihazı otomatik olarak ÇALIŞTIRMA moduna geçer.

16. Çevrimiçi moda geçin → İzleme Görünümünü Aç/Kapat (F9). Kontak ve bobinler aktif olduğunda merdiven basamakları yeşil renkte vurgulanır.

Test dizisi:

· 750-341 üzerindeki 1 numaralı pini (Start_PB) anlık olarak 24 VDC'ye kısa devre yapın. İzleme ekranında `Start_PB` yeşil renge döner ve `Motor_Run` enerjilenir.

· 2 numaralı pini (Stop_PB) anlık olarak 24 VDC'ye kısa devre yapın. `Stop_PB` yeşil renge döner ve `Motor_Run` sinyali kesilir.

· Kilitleme işleminin başarılı olup olmadığını doğrulamak için 3 numaralı pimi (Aşırı Yük) kullanarak işlemi tekrarlayın.

Motor_Run devreye girmiyorsa, 750-430 üzerindeki kablolama polaritesini kontrol edin; çıkışlar ortak terminal üzerinden sink/source olarak yapılandırılabilir.

---

WAGO CODESYS Kurulumunda Sık Karşılaşılan Sorunlar

17. Yazılım uyumsuzluğu. Programı indiriyorsunuz, CODESYS "Uygulama başarıyla indirildi" diyor, kontrol cihazı yeniden başlatılıyor ve hiçbir şey çalışmıyor. 750-8212'deki yazılım, projenin gerektirdiğinden daha eski. Bilgi sekmesini CODESYS SP uyumluluk matrisinizle karşılaştırın. İlk indirmeden önce yazılımı güncelleyin.

18. Uç modül eksik. 750-600 olmadan dahili veri yolu asla başlatılmaz. G/Ç LED'i kırmızı renkte yanıp söner. 750-600'ü DIN ray tertibatının sağ ucuna takın.

19. Alt ağ uyumsuzluğu. CODESYS yalnızca yerel alt ağı tarar. Bilgisayar 192.168.0.x adresinde, kontrol cihazı 192.168.1.10 adresinde bulunuyor; tarama hiçbir şey bulamadı. Alt ağları eşleştirin veya bilgisayarınızın ağ bağdaştırıcısına ikincil bir IP adresi ekleyin.

20. Yanlış G/Ç eşleştirmesi. Start_PB'nin %IX1.0'a (750-341, kanal 0) eşlendiğini ve %IX1.1'e eşlenmediğini doğrulayın. Yer değiştirmiş bir bit yanlış buton okunuyor. Her veri yolu kuplör düğümünde G/Ç Eşleştirme sekmesini kullanın.

21. Süresi dolmuş deneme lisansı. 750-8212 üzerindeki CODESYS çalışma zamanı 2 saat boyunca deneme modunda çalışır. Bundan sonra, kontrol cihazı kullanıcı kodunu yürütmeyi durdurur. Devreye almadan önce bir çalışma zamanı lisansı (PFC200 için 250-350 ABD doları) satın alın ve CODESYS Lisans Yöneticisi aracılığıyla etkinleştirin.

---

İlk Kez Kullananlar İçin Kontrol Listesi

· CODESYS 3.5, uyumlu WAGO AddOn sürümüyle birlikte kuruldu.

· Kontrol cihazı bellenimi v21 veya daha yeni bir sürüme güncellendi.

· Statik IP adresi atanmış ve kaydedilmiştir.

· DIN rayına monte edilen 750-600 uç modülü

· Aygıt ağacına doğru veri yolu sırasına göre eklenen G/Ç modülleri

· Değişkenler tanımlandı ve doğru veri yolu adreslerine eşlendi.

· Merdiven mantığı hatasız derleniyor (Mesajlar bölmesinde yeşil onay işareti).

· Bilgisayar ve kontrol cihazı aynı alt ağda bulunuyor.

· Giriş başarılı — durum çubuğunda yeşil üçgen

· Buton testi başarılı: Başlatma işlemi enerji veriyor, Durdurma işlemi devre dışı kalıyor, Aşırı yük devresi çalışıyor.

· Çalışma zamanı lisansı etkinleştirildi veya deneme süresi kaydedildi.

Sonraki adımlar: Sensör geri bildirimi için analog modüller (750-455, 750-456) ekleyin. Tesis ağı izolasyonu için 750-8212 üzerindeki ikinci Ethernet portunu yapılandırın. Uzaktan izleme için bir WebVisu kontrol paneli kurun. Bir VFD ile iletişim kurmak için Modbus TCP master/slave uygulamasını gerçekleştirin.
