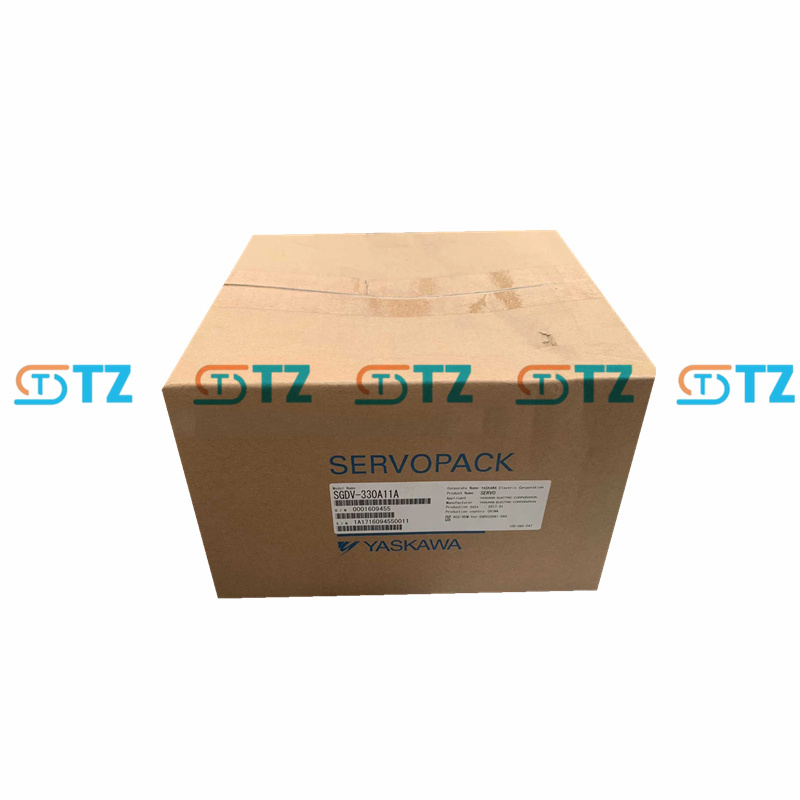

YASKAWA SGDV-330A11A AC SERVO MOTOR SIGMA-V SERİSİ

Ürün parametreleri

Modeli: SGDV-330A11A

Seri: Sigma-V SGDV serisi

Nominal çıkış gücü: 5 kW (5000 W)

Giriş güç kaynağı:

Üç fazlı AC: 200-230 VAC, 50/60 Hz

Gerilim aralığı: 170-253 VAC (nominal 200 VAC, +10%/-15%)

Giriş akımı: yaklaşık 25 A

Çıktı:

Nominal çıkış akımı: 32.9A

Tepe çıkış akımı: yaklaşık 78 A

Çıkış voltajı: 0-230 VAC

Çıkış frekansı: 0-400 Hz

Kontrol modu: MECHATROLINK-II İletişim Komut Kontrolü (Döner Motorlara Uygulanabilir) Tork, hız, pozisyon ve senkron faz kontrolünü destekler Tam kapalı devre denetimini destekler

Çevresel koşullar:

Çalışma ortamı sıcaklığı: 0°C ila +55°C

Depolama sıcaklığı: -20°C ila +85°C

Çevresel nem: %20 ila %80 (yoğuşma yok)

Koruma sınıfı: IP10 (Temiz ve kontrollü endüstriyel ortamlar için uygundur)

İletişim arayüzü: MECHATROLINK-II iletişimi (maksimum iletim hızı 10 Mbps, iletişim döngüsü 250 µs ila 4 ms, 30 istasyona kadar desteklenir) RS-422 iletişim yeteneği

Kodlayıcı geri bildirimi 20 bit yüksek çözünürlüklü seri kodlayıcıları (mutlak veya artımlı) destekler 17 bit veya daha yüksek çözünürlüklü kodlayıcılarla uyumludur

Frekans tepkisi: 1,6 kHz (sektör lideri yüksek tepki performansı)

Hız kontrol aralığı: 1:5000

Titreşim seviyesi: V15

Yalıtım direnci: DC 500 V, 10 MΩ veya üzeri

Yalıtım dayanım gerilimi: AC 1500 V, 1 dakika (200 V sınıfı)

Dijital giriş/çıkış Yedi dijital giriş (P-OT, N-OT, /SI0-/SI6 gibi ortak sinyaller) Üç dijital çıkış (ALM, /COIN, /V-CMP gibi alarm, konumlandırma tamamlama, tutarlı hız vb.)

Güvenlik ve Sertifikasyon UL 508C, EN 50178, EN 55011 (Grup A Sınıf 1), EN 61800-3 ve EN 61800-5-1 EN 954 kategori 3, Durdurma Kategorisi 0, IEC 61508 SIL2 ile uyumludur

Soğutma yöntemi: Doğal soğutma

Diğerleri: Enerji yönetimini optimize etmek için harici rejeneratif direnç bağlantısını destekler. Dahili konumlandırma işlevi, nokta çalışmasını ve köken aramasını destekler.

İşlev

Yüksek hassasiyetli hareket kontrolü Hassas konum, hız ve tork kontrolü elde etmek için 20 bit yüksek çözünürlüklü kodlayıcıları destekler. Hız kontrol aralığı 1:5000'dir ve frekans tepkisi 1,6 kHz'dir; bu da yüksek dinamik tepki gereksinimleri için uygundur.

MECHATROLINK-II İletişim: Yüksek hızlı ağ kontrolü (10 Mbps, iletişim döngüsü 250 µs ila 4 ms), 30 istasyona kadar destek ve çok eksenli senkronizasyon elde etme. Karmaşık hareket yörüngeleri için uygun, tork, hız, konum ve yüksek hassasiyetli senkron faz kontrolü sağlar.

Otomatik ayarlama Gerçek zamanlı adaptif yük kontrolü, servo kazancının otomatik ayarlanması ve basitleştirilmiş hata ayıklama. Gelişmiş Otomatik Ayarlama, mekanik performansı hızla optimize edebilir ve ilk temas için bile optimum parametreleri hızla ayarlayabilir.

Titreşim bastırma Gelişmiş titreşim bastırma fonksiyonu mekanik rezonansı azaltır ve sistem kararlılığını artırır. Konumlandırma süresini kısaltmak için FT001'i (titreşim bastırma yükseltmesi) ve FT003'ü (basınç geri bildirimi) destekler.

Çok işlevli kontrol Tork, hız ve pozisyon kontrol modlarını destekler ve parametre değiştirme yoluyla esnek uygulama olanağı sağlar. Dahili konumlandırma işlevi, JOG işlemini (JOG), orijin aramasını ve sabit nokta çıkışını destekler.

Koruma mekanizması: Uluslararası standartlara uygun, tek fazlı 200V, üç fazlı 200V ve mutlak enkoderleri destekleyen _esnek kullanıcı sistemi_ içerir. Alarm geçmişi kayıtları arıza teşhisini kolaylaştırır.

Kurulumu ve entegrasyonu kolay Kurulum sihirbazı ve kablolama onay işlevleri, kurulumu basitleştirmek için SigmaWin+ proje aracıyla sağlanır. Parametreler doğrudan sürücü gövdesi aracılığıyla girilebilir, böylece kablolama karmaşıklığı azaltılır.

Enerji tasarrufu ve verimliliği Tam dalga doğrultma ve IGBt tabanlı PWM kontrolü, enerji tüketimini azaltmak için sinüzoidal dalga çıkışını çalıştırır. Enerji yönetimini optimize etmek için harici rejeneratif direnç bağlantısını destekler.

Uyumluluk Yaskawa Sigma-5 serisi servo motorlarla (SGMGV, SGMSV gibi) kusursuz bir şekilde entegre edilmiştir. Sistem esnekliğini artırmak için birden fazla geri bildirim cihazını destekler.

Uygulama senaryoları

Robotlar: Endüstriyel robotları ve işbirlikçi robotları çalıştıran, yüksek hassasiyetli çok eksenli senkronizasyon gerektiren eklemler.

CNC takım tezgahları: Yüksek hassasiyetli frezeleme, tornalama ve taşlama için kullanılır, istikrarlı hız ve pozisyon kontrolü sağlar.

Yarı iletken üretim ekipmanları: Wafer işleme ve çip paketleme gibi yüksek hassasiyet gerektiren senaryolarda uygulanır.

Elektronik bileşen paketleme ekipmanı: Dinamik yük gereksinimlerini karşılamak için yüksek hızlı yüzey montaj teknolojisi (SMT) makinelerini veya paketleme makinelerini çalıştırır.

Paketleme ekipmanları: Yüksek hızlı paketleme makineleri, kapatma makineleri ve etiketleme makinelerinde kullanılır, hassas hareket kontrolü sağlar.

Malzeme taşıma sistemi: Verimli ve istikrarlı bir çalışma sağlamak için ağır hizmet tipi konveyör bantlarını, otomatik sıralama sistemlerini ve istifleyicileri çalıştırır.

Tekstil makineleri: Yüksek hızlı dokuma tezgahlarını veya eğirme makinelerini çalıştırır, titreşimi azaltır ve stabiliteyi artırır.

Sıvı kristal üretim ekipmanları: Üretim verimliliğini artırmak için hassas konumlandırma ve senkron kontrol amacıyla kullanılır.

Takım tezgahları ve genel makineler: Damgalama makineleri veya enjeksiyon kalıplama makineleri gibi yüksek yük ve yüksek hassasiyete sahip mekanik ekipmanlara uygulanır.
