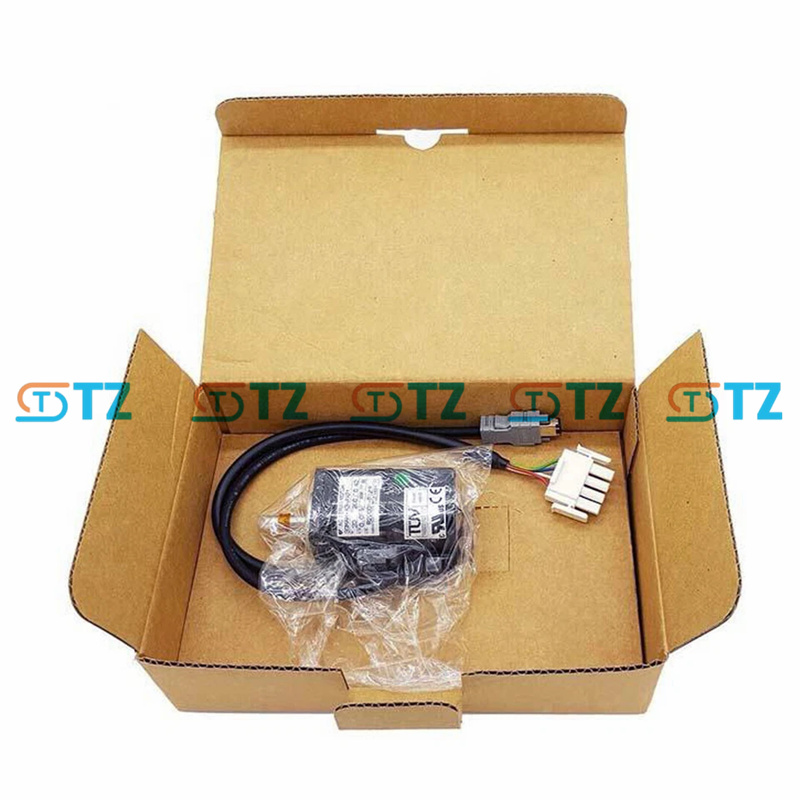

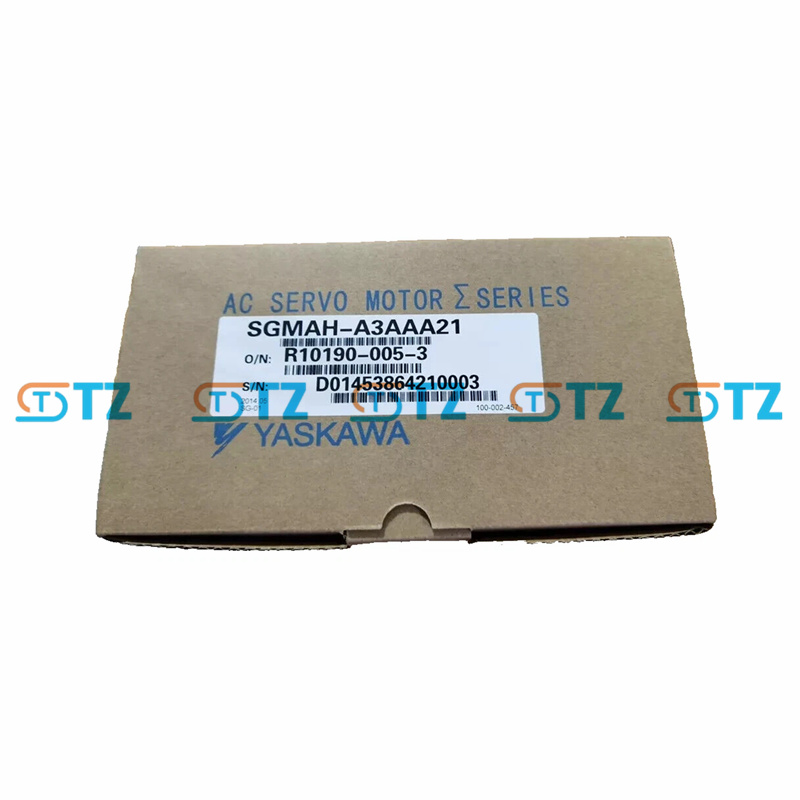

YASKAWA SGMAH-A3AAA21 AC SERVO MOTOR SIGMA-V SERİSİ

Ürün parametreleri

Modeli: SGMAH-A3AAA21

Seri: Sigma-II SGMAH serisi

Nominal çıkış gücü: 30 W (0,03 kW, yaklaşık 0,04 HP)

Anma hızı: 3000 RPM

Maksimum dönüş hızı: 5000 RPM

Anma torku: 0,095 N·m (yaklaşık 13,5 oz-in)

Anlık maksimum tork: 0,286 N·m (yaklaşık 40,5 oz-in, %300 nominal tork, 3 saniye sürer)

Anma akımı: 0,44A

Anlık maksimum akım: yaklaşık 1,32 A

Güç kaynağı voltajı: Tek fazlı AC 200 V, 50/60 Hz

Kodlayıcı: 13 bit artımlı kodlayıcı (2048 x 4 çözünürlük, yaklaşık 8192 ppr)

Yalıtım sınıfı: B sınıfı

Koruma sınıfı: IP55 (Mil ucu hariç, tamamen kapalı, kendi kendini soğutan tip)

Titreşim toleransı: 49 m/s²'ye kadar

Yalıtım direnci: DC 500 V, 10 MΩ veya üzeri

Yalıtım dayanım gerilimi: AC 1500 V, 1 dakika (200 V sınıfı)

Çevresel koşullar:

Çalışma ortamı sıcaklığı: 0°C ila +40°C

Depolama sıcaklığı: -20°C ila +60°C

Çevresel nem: %20 ila %80 (yoğuşma yok)

Rotor ataleti: Düşük atalet, hızlı tepki için uygundur

Mil ucu tasarımı: Kama yuvası olmayan düz mil

Diğerleri:

Uyarım yöntemi: Kalıcı mıknatıs tipi

Kurulum yöntemi: Flanş montajı (NEMA 23 flanşıyla uyumlu)

Aksesuarlar: Fren yok, yağ keçesi yok (standart yapılandırma)

İşlev

Ultra yüksek güç oranı Düşük ataletli rotor tasarımı son derece hızlı ivmelenme ve kısa konumlandırma süresi sağlar (konumlandırma süresi orijinal ürünün 1/3'üne düşürülmüştür).

Anma torku: 0,095 N·m, anlık maksimum tork: 0,286 N·m, küçük yüksek dinamik yükler için uygundur. Yüksek hassasiyetli konumlandırma 13 bitlik artımlı kodlayıcı (8192 ppr) ile donatılmış olup, yüksek hassasiyetli konum kontrolünü destekler.

Geniş hız aralığı: Nominal hız 3000 RPM, maksimum hız 5000 RPM, yüksek hızlı uygulamalar için uygundur.

Yüksek koruma performansı IP55 koruma sınıfı (mil ucu hariç), endüstriyel ortamlarda toza ve su sisine dayanıklıdır. Aşındırıcı ve patlayıcı gazların bulunmadığı iç mekanlar için uygundur.

Titreşim bastırma Sorunsuz bir çalışma sağlamak için 49 m/s²'ye kadar titreşimlere dayanır.

Uyumluluk Yaskawa Sigma-II serisi servo sürücülerle (SGDH serisi gibi) kusursuz bir şekilde entegre olur. Sürücü parametreleri aracılığıyla değiştirilebilen tork, hız ve pozisyon kontrol modlarını destekler.

Bakımı kolay Seri kodlayıcılar kablolama karmaşıklığını azaltır (geleneksel kodlayıcılara kıyasla yarı yarıya daha az kablolama ile). Ana devre, sorun giderme için uygun olan kontrol devresinden ayrılmıştır.

Enerji tasarrufu ve verimlilik Kalıcı mıknatıs uyarımı ve verimli tasarım enerji tüketimini azaltır. Uygun sürücülerle (SGDH-A5AE gibi) birlikte kullanıldığında, pürüzsüz ve oldukça dinamik bir çalışma elde edilebilir.

Uygulama senaryoları

PCB delme makinesi: Yüksek dönme hızı (5000 RPM'ye kadar) ve hassas pozisyon kontrolü, yüksek hızlı delme gereksinimlerini karşılar.

Küçük robotlar: Hafif robotların ortak tahrikinde kullanılır, hızlı tepki ve düşük atalet özellikleri sağlar.

Konveyör bant sistemi: Küçük otomatik konveyör bantlarını çalıştırarak malzemelerin düzgün ve verimli bir şekilde taşınmasını sağlar.

Paketleme ekipmanları: Yüksek dinamik yük gereksinimlerini karşılayan küçük paketleme makineleri veya etiketleme makineleri için kullanılır.

Elektronik komponent paketleme ekipmanı: Çip montajı veya test ekipmanı olarak kullanılır ve yüksek hassasiyetli konumlandırma sağlar.

Tekstil makineleri: Küçük dokuma tezgahlarını veya eğirme makinelerini çalıştırır, düşük titreşim ve istikrarlı çalışma sağlar.

Diğer küçük ölçekli otomasyon ekipmanları: Montaj hatları veya mikro test ekipmanları gibi alan kısıtlaması olan otomasyon üretim hatları için uygundur.
