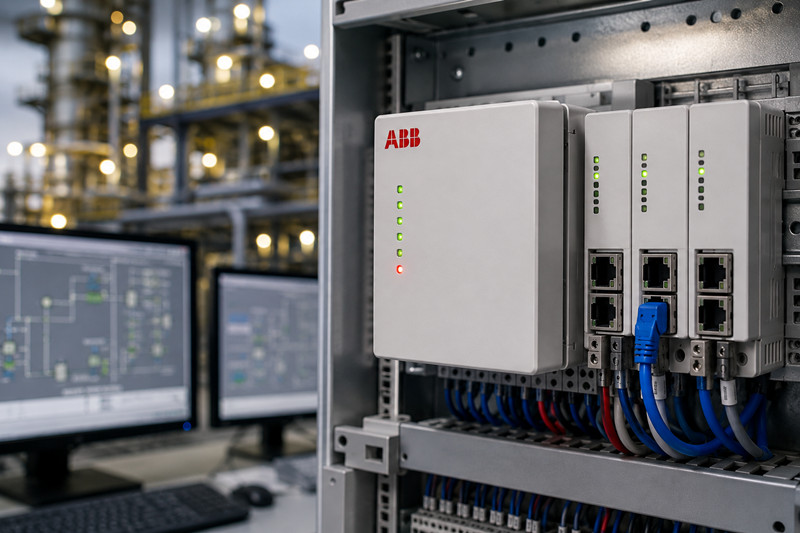

Görmezden Gelemeyeceğiniz Kırmızı Işık

Salı günü saat 02:00. Vardiya sorumlusu telsizden adınızı çağırıyor – 4. hattaki ABB AC800M kontrol ünitesi düşük pil alarmı veriyor ve üretim beş dakika içinde zorunlu olarak durdurulacak. Sabahki üretim başlamadan önce pili değiştirmek için tek bir zaman diliminiz var ve hata payı yok. Bu tür senaryolar, dünyanın dört bir yanındaki petrol rafinerilerinde, enerji santrallerinde ve kimya tesislerinde her gün yaşanıyor. ABB AC800M kontrol ünitesi, endüstriyel otomasyonun temel taşlarından biridir, ancak her kritik altyapı parçası gibi, özellikle pil değişimi, yazılım yönetimi ve kullanım ömrü sona eren parçaların nerede bulunacağı konusunda düzenli bakım gerektirir. Bu kılavuz, AC800M'inizi güvenilir bir şekilde çalışır durumda tutmak için ihtiyacınız olan her şeyi, hemen kullanabileceğiniz pratik adımlarla ele alıyor.

Nedir? ABB AC800M Kontrol cihazı mı?

ABB AC800M, ABB Ability System 800xA dağıtık kontrol sisteminin (DCS) çekirdeğini oluşturan yüksek performanslı bir programlanabilir mantık denetleyicisidir (PLC). Petrol ve gaz, enerji üretimi, kimya, ilaç ve kağıt hamuru ve kağıt gibi sektörlerde karmaşık, güvenlik açısından kritik proses kontrolü için tasarlanmıştır. AC800M ailesi, her biri farklı performans ve yedeklilik gereksinimlerine göre uyarlanmış çeşitli denetleyici varyantlarını içerir:

· PM861 — Daha küçük uygulamalar için giriş seviyesi kontrolcü, tek işlemci, 16 MB'a kadar bellek.

· PM862 — Artırılmış belleğe (32 MB) ve daha hızlı işleme sahip orta seviye kontrolcü

· PM864 — Zorlu uygulamalar için yüksek performanslı kontrolcü, 64 MB bellek

· PM864A — PM864'ün yedeklilik özelliğine sahip varyantı olup, 1:1 sıcak yedekleme yapılandırmalarını destekler.

· PM866 — Büyük ve karmaşık kontrol stratejileri için tasarlanmış, 128 MB belleğe sahip üst düzey kontrol ünitesi.

Bu kontrol üniteleri, G/Ç modülleri, iletişim arayüzleri ve güç kaynakları için arka panel bağlantısı sağlayan TP830 veya TP840 taban plakalarına takılır. AC800M, yedekli bir Ethernet omurgası (MB300 veya Endüstriyel Ethernet) üzerinden 800xA sisteminin geri kalanıyla iletişim kurar ve CI854 (PROFIBUS DP), CI857 (EtherNet/IP) ve CI862 (Modbus TCP) gibi özel iletişim modülleri aracılığıyla çok çeşitli alan veri yolu protokollerini destekler.

Programlama ve yapılandırma için, tüm beş IEC 61131-3 programlama dilini (Merdiven Diyagramı, Fonksiyon Blok Diyagramı, Yapılandırılmış Metin, Talimat Listesi ve Sıralı Fonksiyon Şeması) destekleyen ABB Control Builder M'yi (şimdi 800xA mühendislik paketine entegre edilmiştir) kullanırsınız.

Pil Değişimi: AC800M Bakımında En Sık Yapılan İşlem

ABB AC800M kontrol cihazında en sık yapılan bakım işlemi pil değişimidir. Pil, gerçek zamanlı saati besler ve kontrol cihazı kapalıyken SRAM'deki programı ve verileri korur. Sistem kapalıyken pil biterse, uygulama programınızı, yapılandırmanızı ve geçmiş verilerinizi kaybedersiniz; bu da yeniden yükleme ve yeniden devreye alma için saatler veya günler süren bir kesinti anlamına gelebilir.

AC800M Pil Tipleri

ABB, AC800M serisinde birkaç standart pil tipi kullanmaktadır:

Parça Numarası | Açıklama | Kullanıldığı Yer

3BSE003991R1 | Lityum pil, 3,6V, 1/2 AA | PM861, PM862

3BSE013230R1 | Lityum pil, 3,6V, AA | PM864, PM864A, PM866

3BHB004027R0001 | Uzun süreli yedekleme için pil paketi | Yedekli uygulamalar

3BSE003991R1, 1/2 AA boyutunda lityum tiyonil klorür pil iken, 3BSE013230R1 daha yüksek kapasiteli tam AA boyutundaki pildir. Hangi pilin modelinize uygun olduğunu doğrulamak için kumandanızın kullanım kılavuzunu mutlaka kontrol edin; yanlış pil kullanmak, uygunsuz takılmaya veya daha kısa yedek pil ömrüne neden olabilir.

Pil Ömrü ve Uyarı Göstergeleri

Normal çalışma koşullarında (25°C, açık), AC800M bataryası yaklaşık 3 ila 5 yıl dayanır. Daha yüksek ortam sıcaklıkları batarya ömrünü önemli ölçüde kısaltır; 55°C'de yalnızca 18 ay dayanabilir. Kontrol ünitesi batarya voltajını izler ve voltaj eşik değerinin altına düştüğünde Batarya Düşük alarmı (ön paneldeki LED'de yanıp sönen kırmızı "BAT" göstergesi olarak görünür ve 800xA alarm sistemi aracılığıyla bildirilebilir) tetikler. Bu alarmı gördüğünüzde, genellikle 2 ila 4 haftalık yedek güç ömrünüz kalmıştır.

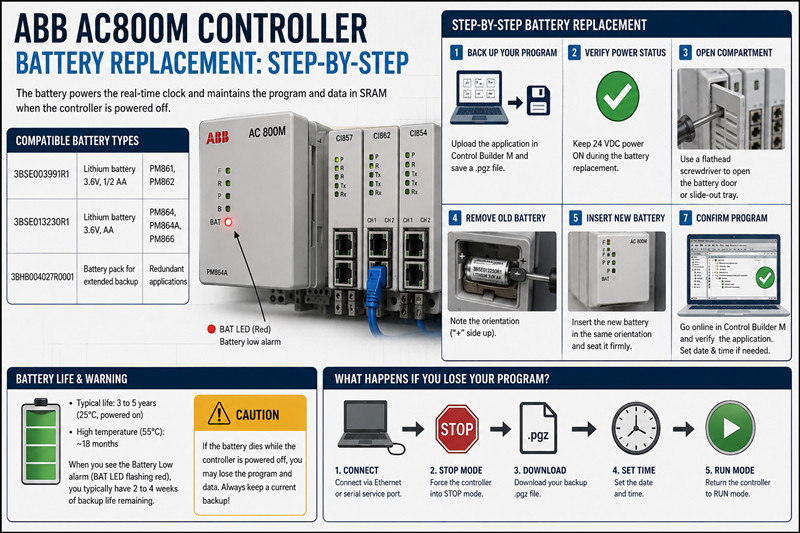

Adım Adım Pil Değiştirme İşlemi

AC800M pilini değiştirmek kolaydır, ancak veri kaybını önlemek için doğru sırayı izlemeniz gerekir:

1. Programınızın yedeğini alın. Control Builder M'yi açın, kontrol cihazına bağlanın ve uygulamanın tamamını yükleyin. .pgz dosyasına dışa aktarın ve güvenli bir ağ sürücüsüne ve yerel bir yedeklemeye kaydedin. Bu adım mutlaka atlanmalıdır; pilin çalışır durumdayken değiştirilmesi programı koruyacak olsa da, değiştirme sırasında donanım arızaları meydana gelebilir.

2. Kontrol cihazının güç durumunu doğrulayın. Pil, yalnızca ana güç kapalıyken veri saklamaya ihtiyaç duyar. Kontrol cihazı açıksa (24 VDC güç kaynağı aktifse), programa herhangi bir risk oluşturmadan pili değiştirebilirsiniz. ABB, mümkün olduğunca pil değişimi sırasında gücün açık tutulmasını önerir.

3. Pil bölmesini açın. PM861/PM862 modellerinde pil, ön paneldeki küçük bir kapakta bulunur. PM864/PM866 modellerinde ise önden erişilebilen, dışarı doğru kaydırılabilen bir tepsinin içindedir. Bölmeyi nazikçe açmak için küçük bir düz uçlu tornavida kullanın.

4. Eski pili çıkarın. Pili yuvasından dışarı kaydırın. Yönüne dikkat edin; pozitif kutup genellikle bölmenin içinde "+" işaretiyle belirtilmiştir.

5. Yeni pili takın. Eski pille aynı yönde yerleştirin. Pilin yuvaya sıkıca oturduğundan emin olun.

6. Bölmeyi kapatın ve kontrol edin. Kapağı yerine oturtun veya tepsiyi geri kaydırın. Ön paneldeki BAT LED'ini kontrol edin; birkaç saniye sonra sönmelidir. Yanıyorsa veya yanıp sönüyorsa, pil düzgün temas etmiyor demektir.

7. Programın sağlam olduğundan emin olun. Control Builder M'yi açın ve kontrol cihazıyla çevrimiçi olun. Uygulamanın yüklendiğini ve çalıştığını doğrulayın. Sistem saati yanlış gösteriyorsa, bunu düzeltin; bu, pil değişiminden sonra normaldir.

Programınızı Kaybederseniz Ne Olur?

Kontrol ünitesi kapalıyken pil biterse, boş bir sisteme önyükleme yaparsınız. Şunları yapmanız gerekecek:

· Ethernet veya seri servis portu üzerinden Control Builder M ile bağlantı kurun.

· Kontrol cihazını DURDUR moduna zorla

· Yedekleme .pgz dosyanızı indirin.

· Tarih ve saati ayarlayın.

· Kontrol cihazını ÇALIŞTIRMA moduna geri döndürün.

Bu nedenle, AC800M kurulumu için en önemli bakım uygulaması, güncel yedeklemeleri saklamaktır. Yedeklemelerinizi kontrol cihazının dışında, bir dosya sunucusunda, DCS mühendislik veritabanınızda ve ideal olarak sürüm kontrollü bir depoda saklayın.

İletişim Modülleri ve Giriş/Çıkış: Bilmeniz Gerekenler

AC800M, rafa monte edilmiş giriş/çıkış ve iletişim modülleri aracılığıyla dış dünyayla iletişim kurar. Modül yelpazesini anlamak, yükseltmeleri planlamanıza ve yedek parçaları temin etmenize yardımcı olur.

İletişim Arayüz Modülleri (CI)

Modül | Protokol | Notlar

CI854 | PROFIBUS DP-V1 | İki RJ45 portu, 12 Mbps'ye kadar

CI857 | EtherNet/IP | Tarayıcı ve adaptör modları

CI862 | Modbus TCP | İstemci/sunucu, 20 bağlantıya kadar

CI867 | PROFINET G/Ç | Kontrolcü ve cihaz desteği

CI871 | HART | Çoklu HART geçişi

Bu modüller TP830/TP840 rafına takılır ve dahili arka panel üzerinden kontrol ünitesiyle iletişim kurar. Sık görülen arıza noktaları, RJ45 konektörleri (tekrarlanan takma ve çıkarmadan kaynaklanan aşınma) ve eski CI854/CI857 ünitelerindeki elektrolitik kapasitörlerdir; bunlar 8-10 yıl sonra sapma gösterebilir.

SM Giriş/Çıkış Serisi

SM (S800 I/O) serisi modüller, proses giriş/çıkış bağlantısı sağlar. Başlıca modüller şunlardır:

· SM810 — 16 kanallı dijital giriş, 24 VDC

· SM811 ​​— 16 kanallı dijital çıkış, 24 VDC, kanal başına 0,5 A

· SM812 — 8 kanallı analog giriş, 4-20 mA/HART

· SM813 — 8 kanallı analog çıkış, 4-20 mA

· SM814 — 8 kanallı RTD/termokupl girişi

Bu modüller, S800 I/O raflarına monte edilir ve PROFIBUS DP veya Ethernet I/O ağı üzerinden kontrol cihazına bağlanır. Genellikle güvenilirdirler, ancak zorlu ortamlarda ani voltaj yükselmeleri veya nem girişi nedeniyle kanal arızası yaşayabilirler.

PM864A ile Yedekli Yapılandırmalar

Kritik süreçler için PM864A kontrol ünitesi 1:1 yedekliliği destekler. Yedekli bir çiftte, iki PM864A kontrol ünitesi paralel olarak çalışır; biri aktif, diğeri beklemede. Bunlar özel bir fiber optik bağlantı ("senkronizasyon kablosu") aracılığıyla senkronize olur ve aktif kontrol ünitesi arızalanırsa, beklemedeki kontrol ünitesi süreci kesintiye uğratmadan devreye girer. Yedekli yapılandırmalar şunları gerektirir:

· İki adet PM864A kontrol cihazı

· İki adet TP840 taban plakası

· Senkron fiber optik kablo (3BSE030920R1)

· Yedek güç kaynakları (SD821 veya SD822)

· Yedek iletişim modülleri

Yedekliliği doğru şekilde kurmak, Control Builder M'de belirli bir yapılandırma gerektirir; kontrol cihazlarını "Yüksek Kullanılabilirlik 1:1" çifti olarak atamanız ve senkronizasyon aralığı ile zaman aşımı parametrelerini yapılandırmanız gerekir.

Control Builder M: Donanım Yazılımı ve Uyumluluk

Control Builder M (CBM), AC800M için mühendislik aracıdır. Şu anda ABB Ability System 800xA mühendislik paketinin bir parçası olarak sunulmaktadır, ancak birçok yerde bağımsız sürümleri hala kullanılmaktadır.

Sürüm Uyumluluk Matrisi

CBM Sürümü | Desteklenen Yazılım Sürümleri | Notlar

5.1 | PM861/PM862 FW 3.0-3.2 | Eski sürüm, artık desteklenmiyor

6.0 | PM864/PM864A FW 4.0-4.2 | Yaygın olarak kullanılıyor

6.1 | PM864/PM866 FW 4.2-5.0 | Mevcut standart

6.2 | Tüm modeller, FW 5.1+ | En yeni, 800xA 6.2'nin bir parçası

Ürün Yazılımı Güncelleme İşlemi

AC800M ürün yazılımını güncellemek için şunlar gereklidir:

8. ABB'nin destek portalından uygun ürün yazılımı paketini indirin (geçerli bir servis sözleşmesi gereklidir).

9. Firmware'i Control Builder M'ye yükleyin.

10. Kontrol cihazına bağlanın ve aygıt yazılımı indirme işlemini başlatın.

11. Kontrol ünitesi yeniden başlatılacak ve yeni bellenimi çalıştıracaktır.

Uyarı: Bazı eski donanımlarda ürün yazılımı güncellemeleri geri alınamaz; devam etmeden önce sürüm notlarını kontrol edin. Güncellemeleri her zaman planlı bir bakım sırasında yapın, üretim sırasında yapmayın.

Fiyatlandırma ve Stok Durumu

AC800M ürün yaşam döngüsü olgunlaşmış durumda ve ABB, birçok modeli "Son Alım" (LTB) statüsüne geçirmiş veya geçirme aşamasındadır. İşte mevcut durum:

Yeni Mevcutluk

· PM864 ve PM864A — ABB kanal ortakları aracılığıyla hala sıfır olarak temin edilebilir. Teslim süreleri 4-8 hafta arasındadır. Yeni fiyatlandırma: konfigürasyona ve miktara bağlı olarak yaklaşık 3.500-5.500 ABD doları.

· PM866 — Mevcut ancak daha pahalı (yeni fiyatı 6.000-8.000 dolar). Teslimat süreleri 10-12 haftaya kadar uzayabilir.

· PM861 ve PM862 — Birçok varyantta LTB (Son Teslim Tarihi) durumu mevcuttur. Yeni stok, mevcut kanal envanteriyle sınırlıdır.

İletişim ve G/Ç Modülleri

· CI854/CI857/CI862 — Genellikle sıfır olarak temin edilebilir, modüle bağlı olarak 800-2000 dolar arasındadır. Teslim süreleri 4-6 haftadır.

· SM I/O modülleri — Yaygın olarak bulunur, modül başına 200-800 dolar.

· TP830/TP840 taban plakaları — Yeni olarak mevcut ancak pahalı ($1.000-$2.500). İkinci el piyasası aktif.

İkinci Piyasa Fiyatlandırması

AC800M bileşenleri için kullanılmış ve yenilenmiş pazar oldukça güçlü. Beklentiler:

· PM864/PM864A: Kullanılmış fiyatı, durumuna ve garantisine bağlı olarak 1.200-2.500 dolar arasındadır.

· CI854/857/862: 350-800 dolar (kullanılmış)

· SM I/O modülleri: Kullanılmış olarak 75-300 dolar

· Piller (3BSE003991R1): Distribütörlerden sıfır olarak 15-30 dolar

Güvenilir tedarik için, kullanılmış ekipmanlarını test eden ve garanti veren köklü endüstriyel otomasyon bayileriyle çalışın. ABB pazarında sahte parçalar bilinen bir sorundur; yalnızca saygın kaynaklardan satın alın.

SSS

S: ABB AC800M yazıcımın pilini ne sıklıkla değiştirmeliyim?

A: Normal şartlar altında (25°C ortam sıcaklığı, cihaz açıkken) her 3 ila 5 yılda bir. Pil Düşük LED uyarısını gördüğünüzde hemen değiştirin. Yüksek sıcaklık ortamlarında (50°C'nin üzerinde), 18-24 ayda bir değiştirin.

S: Kontrol ünitesi çalışırken AC800M pilini değiştirebilir miyim?

A: Evet. Pil, yalnızca ana güç kapalıyken gerçek zamanlı saati ve SRAM verilerini korur. 24 VDC güç uygulandığında, çalışan programı etkilemeden pili değiştirebilirsiniz. Her zaman önlem olarak programınızın yedeğini alın.

S: PM864 cihazım Control Builder M'de çevrimiçi olmuyor. Sorun ne olabilir?

A: Üç şeyi kontrol edin: (1) Ethernet kablosu ve CI857/CI862 modülünün durum LED'leri, (2) CBM'nin proje yapılandırmasındaki IP adresi, kontrol cihazının gerçek IP adresiyle eşleşiyor, (3) Kontrol cihazı arıza durumunda değil (ön panel LED'lerini kontrol edin). MS (Modül Durumu) LED'i kırmızı ise, donanım arızası olabilir.

S: ABB AC800M ve AC800PEC arasındaki fark nedir?

A: AC800M, genel amaçlı proses otomasyonu için tasarlanmış, 800xA DCS için standart bir proses kontrol cihazıdır. AC800PEC ise gaz türbini kontrolü ve sürücüleri gibi hızlı mantık uygulamaları için kullanılan yüksek hızlı programlanabilir bir kontrol cihazıdır. Bunlar birbirinin yerine kullanılamaz.

S: ABB AC800M artık üretilmiyor mu?

A: Hayır, ancak bazı modellerin kullanım ömrü sona ermek üzere. PM861 ve PM862 modelleri artık satışta değil. PM864A ve PM866 modelleri ise hala aktif olarak satılıyor ve destekleniyor. ABB'nin halefi platformu AC 800M Hi (genişletilmiş sıcaklık aralığı ve gelişmiş siber güvenlik ile) olsa da, standart AC800M modeli de yaygın olarak desteklenmeye devam ediyor.

S: ABB AC800M programlama yazılımını nereden indirebilirim?

A: Control Builder M, aktif bir hizmet sözleşmesi olan müşteriler için ABB'nin müşteri portalı (myABB) üzerinden erişilebilir durumdadır. Ayrıca ABB Ability System 800xA mühendislik paketinin bir parçası olarak da dağıtılmaktadır. Genel indirmeye açık değildir; geçerli bir lisans ve destek sözleşmesine ihtiyacınız vardır.

S: AC800M cihazımda yanlış pil kullanırsam ne olur?

A: Yetersiz kapasiteli bir pil kullanmak (örneğin, AA pil gerektiren bir PM864'te 1/2 AA pil kullanmak) yedekleme süresini kısaltır ve güvenli bir şekilde oturmayabilir. Yanlış kimyasal bileşime sahip bir pil kullanmak sızıntıya veya zayıf temasa neden olabilir. Kontrol cihazınızın kullanım kılavuzundan doğru ABB parça numarasını her zaman doğrulayın.

S: PM864 ve PM866 kontrol cihazlarını yedekli bir çift halinde birlikte kullanabilir miyim?

A: Hayır. Yedekli çiftler, özdeş kontrolcü modelleri kullanmalıdır; yani iki adet PM864A veya iki adet PM866. Farklı modellerin bir arada kullanılması ABB tarafından desteklenmemektedir ve senkronizasyon hatalarına neden olacaktır.

AC800M'inizi Çalışır Durumda Tutun

ABB AC800M kontrol ünitesi, dünyanın en zorlu endüstriyel süreçlerinden bazılarına güç sağlayan, kendini kanıtlamış ve güvenilir bir platformdur. Düzenli pil değişimi, bellenim yönetimi ve akıllı yedek parça tedariği, sisteminizin yıllarca sorunsuz çalışmasını sağlayacaktır. Yedek pil stokluyor, iletişim modüllerini yükseltiyor veya kontrol ünitesi değişimi planlıyor olsanız da, giriş seviyesi PM861'den yedekli PM864A'ya kadar AC800M ailesini anlamak, daha iyi kararlar almanıza ve maliyetli arıza sürelerinden kaçınmanıza yardımcı olur.

-------------------------------------------------------------------------------------------------------------------
