Pazartesi sabahı fabrikaya giriyorsunuz ve makine çalışmıyor. SLC 500 CPU'da FLT LED'i sürekli yanıyor. HMI karanlık. Dizüstü bilgisayarınızı takıyorsunuz, RSLogix 500'ü açıyorsunuz ve hiçbir şey olmuyor - program silinmiş. Bitmiş bir pil, aylarca süren mühendislik çalışmalarını silip süpürmüş.

Bu, Allen-Bradley SLC 500 platformunun gerçekliğidir. Bu kontrol üniteleri 1990'ların başından beri üretim hatlarında çalışıyor ve ana güç kesildiğinde programı korumak için basit bir lityum pile bağımlılar. Pil bittiğinde, merdiven mantığı da kaybolur. Yedekleme olmaması, her şeyin sıfırdan yeniden yazılması anlamına gelir.

Bu kılavuz, SLC 500 pil değişimi hakkında bilmeniz gereken her şeyi kapsıyor: doğru parça numaraları, adım adım izlenecek prosedür, pil bitmeden önce programınızın yedeğini nasıl alacağınız ve hangi yedek parçaları stokta bulundurmanız gerektiği.

Nedir? Allen-Bradley SLC 500 mü?

SLC 500 (Küçük Mantık Denetleyicisi), Allen-Bradley (şimdiki adıyla Rockwell Automation) tarafından MicroLogix serisine daha yetenekli bir alternatif olarak sunulan modüler bir PLC platformudur. 1747 serisi arka paneli kullanır ve çok çeşitli G/Ç modüllerini, iletişim kartlarını ve özel modülleri destekler.

2000'li yılların sonlarında resmi olarak üretimi durdurulmuş olmasına rağmen, SLC 500 Kuzey Amerika ve Latin Amerika'daki binlerce tesiste aktif olarak kullanılmaya devam etmektedir. Birçok tesisin acil bir geçiş planı bulunmamaktadır çünkü donanım çalışır durumda, yedek parçalar ikinci el piyasasında hala mevcuttur ve CompactLogix veya ControlLogix'e tam geçiş pahalı ve zaman alıcıdır.

SLC 500 sisteminin temel bileşenleri şunlardır:

· CPU modülü (1747-L5xx serisi — 5/01, 5/02, 5/03, 5/04, 5/05)

· Arka panel (1746-Axx serisi — 4, 7, 10, 13 veya 16 yuva)

· Güç kaynağı (1746-Px serisi)

· G/Ç modülleri (1746-xxx ayrık, analog ve özel)

· Bellek modülü (1747-M1(M2 veya M3 — isteğe bağlı program depolama)

· Pil (1747-BA veya 1770-XYC)

Pil, işlemcinin içinde bulunur veya bazı kasa konfigürasyonlarında dışarıya monte edilir. Pil olmadan, işlemci programı yalnızca kasa güç kaynağına enerji verildiği sürece saklar. Herhangi bir uzunluktaki güç kesintisi program kaybı anlamına gelir.

SLC 500 Batarya Değişimi: Adım Adım İşlem Talimatları

Pil değiştirme işlemi basittir, ancak yedekleme adımını atlamak insanların başını belaya sokuyor. İşte doğru işlem sırası.

1. Öncelikle programın yedeğini alın.

Pili takmadan önce, RSLogix 500 aracılığıyla SLC 500'e bağlanın ve programı yükleyin.

İşlem:

1. Programlama dizüstü bilgisayarınızı seri port (DF1/DH-485), DH+ modülü veya Ethernet (yalnızca 5/05) aracılığıyla SLC 500'e bağlayın.

2. RSLogix 500'ü açın ve İletişim > Sistem İletişimi'ni seçin.

3. Çevrimiçi olmak için işlemci düğümüne çift tıklayın.

4. İletişim > Yükleme bölümüne gidin ve doğru işlemci türünü seçin.

5. Yüklediğiniz dosyayı (`.RSS` formatında) güvenli bir yere kaydedin; ideal olarak üç yere: yerel bilgisayarınıza, ağ sürücünüze ve USB belleğinize.

Pil zaten bitmişse ve program silinmişse, bu adım işe yaramayacaktır. Önceki bir yedeklemeden veya bellek modülünden geri yükleme yapmanız gerekecektir.

2. Doğru Pili Belirleyin

SLC 500 ile uyumlu iki pil parça numarası bulunmaktadır:

Parça Numarası | Açıklama | Tipik Ömür

1747-BA | Standart SLC 500 pil takımı (BA = Pil Takımı) | 2-5 yıl

1770-XYC | NEMA 4/4X harici pil muhafazası ve kablosu | 2-5 yıl

Her ikisi de aynı 3,6V lityum tiyonil klorür (LiSOCl2) kimyasını kullanır; bu hücreler dünya çapında endüstriyel bellek yedekleme uygulamalarında kullanılan hücrelerle aynıdır. 1747-BA, işlemci ön paneline takılan doğrudan uyumlu bir pildir. 1770-XYC ise, işlemci kapalı bir muhafaza içinde olduğunda veya ana kabini açmadan pile erişilmesi gerektiğinde kullanılan, kablolu, uzaktan monte edilen bir pil paketidir.

1747-BA, standart kurulumlar için ihtiyacınız olan parçadır. Rockwell Automation distribütörlerinden ve endüstriyel elektronik tedarikçilerinden yaygın olarak temin edilebilir. Kaynağa bağlı olarak yaklaşık 30-60 dolar ödemeyi bekleyebilirsiniz.

3. İşlemci Türüne Göre Pil Konumu

Pil ömrünün nerede kalacağı, sahip olduğunuz SLC 500 işlemcisine bağlıdır:

SLC 5/01, 5/02 (1747-L511, L514, L524, L531): Pil, CPU muhafazasının içindedir. Ön paneldeki küçük kapağı çıkarın; pil konektörü onun arkasındadır. Bunlar en eski işlemcilerdir ve ünitelerin kendileri genellikle 25 yıldan daha eski olduğu için pil arızası oranı en yüksektir.

SLC 5/03, 5/04 (1747-L532, L541, L542, L543): Aynı düzenleme — CPU'nun önünde bir pil kapağı. Bağlantı noktası, ters takılamayacak şekilde tasarlanmıştır.

SLC 5/05 (1747-L551, L552, L553, L554): 5/03 ve 5/04 ile aynı ön panel pil erişimine sahiptir. 5/05, dahili Ethernet (10Base-T) özelliği eklediği için halen kullanımda olan en yaygın işlemcidir.

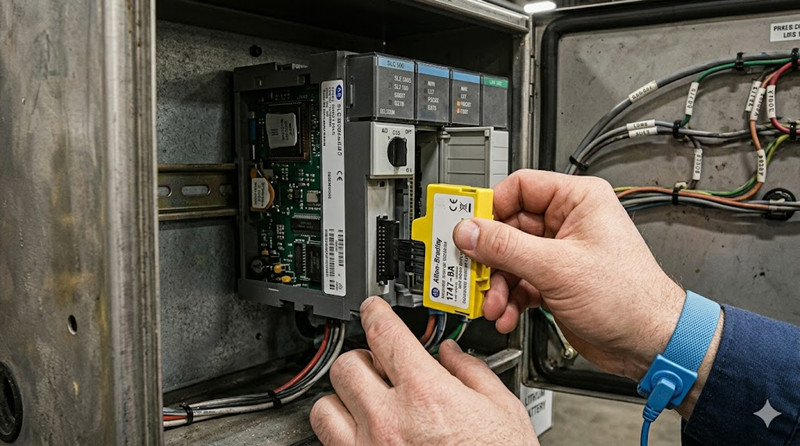

4. Pili Değiştirin

Şunlara ihtiyacınız var:

· Yeni 1747-BA pil

· Küçük düz uçlu tornavida (isteğe bağlı, pil kapağı için)

· Antistatik bileklik (önerilir)

Adımlar:

6. Pil değiştirme işlemi sırasında kasa gücünü açık bırakın. Pil yalnızca ana güç kapalıyken RAM'i destekler. Güç açıkken, CPU güç kaynağından çalışır ve pil devresi devre dışıdır; bu nedenle programı kaybetmeden pili çalışır durumdayken değiştirebilirsiniz.

7. İşlemci ön panelindeki pil kapağını düz uçlu bir tornavida veya tırnağınızı kullanarak açın.

8. Eski akü bağlantı kablosunu düz bir şekilde çekerek çıkarın.

9. Yeni 1747-BA pili bağlayın; bağlantı noktası yalnızca tek yönde takılabilir.

10. Pil kapağını kapatın.

11. İşlemci durumunu doğrulayın. BAT LED'i (işlemcinizde varsa) sönmelidir. SLC 5/03, 5/04 ve 5/05 modellerinde, RSLogix 500'deki İşlemci Durumu bölümünden de işlemci durumunu kontrol edebilirsiniz.

Ana güç kaynağı kapalıyken pili değiştirmeniz gerekiyorsa, yedek kapasitör boşalmadan ve RAM programını kaybetmeden önce pili değiştirmek için yaklaşık 30 dakikanız var. Buna güvenmeyin.

Bellek Modülleri: Gerçek Yedekleme Sigortası

1747-BA bataryası ucuz bir sigortadır. 1747 bellek modülü ise gerçek güvenlik ağıdır.

Allen-Bradley 1747-M1, 1747-M2 ve 1747-M3, SLC 500 CPU'ya takılan ve pil gerektirmeden tüm programı saklayan EEPROM tabanlı bellek modülleridir. Farklı boyutlarda mevcutturlar:

· 1747-M1: 64K bellek modülü

· 1747-M2: 128K bellek modülü

· 1747-M3: 256K bellek modülü

Çalışma prensibi şu şekildedir: Programı RSLogix 500'den bellek modülüne kaydedersiniz (İşlemci > Bellek Modülüne Kaydet). Güç açıldığında, CPU bir bellek modülü olup olmadığını kontrol eder. Eğer bir bellek modülü varsa ve geçerli bir program yüklüyse, CPU ya modülden yükleme yapar ya da onu yok sayar; bu davranış modülün yazma koruma anahtarı aracılığıyla yapılandırılabilir.

Öneri: Bakımını yaptığınız her SLC 500 kasasına bir adet 1747-M2 veya M3 takın. Pil tamamen bitse ve RAM silinse bile, işlemci bir sonraki güç döngüsünde programı bellek modülünden otomatik olarak yeniden yükleyebilir. Bu tek parça (100-200 dolar), herhangi bir pilden daha fazla üretim vardiyasını kurtarmıştır.

SLC 5/01 - 5/02 - 5/03 - 5/04 - 5/05: Bilmeniz Gerekenler

SLC 500 sistemlerinin bakımını yapıyorsanız, CPU modelleri arasındaki farkları anlamanız gerekir.

SLC 5/01 (1747-L511, L514)

· Giriş seviyesi işlemci: sınırlı komut seti, gerçek zamanlı saat yok.

· RS-232 portu (DH-485 protokolü)

· Maksimum 4096 giriş/çıkış noktası

· Bellek: 4K veya 8K

· En uygun kullanım alanları: basit makine kontrolü, konveyör mantığı, paketleme

SLC 5/02 (1747-L524, L531)

· Gerçek zamanlı saat eklendi, ek komutlar (FAL, FSC, PID) eklendi.

· RS-232 bağlantı noktası (DH-485)

· Max 4096 G/Ç

· Bellek: 8K veya 16K

· Orta düzey karmaşıklıkta, zamanlama ve sıralama gerektiren uygulamalar için en uygunudur.

SLC 5/03 (1747-L532)

· Önemli gelişme: RS-232 DF1 tam çift yönlü protokolü ve flash işletim sistemi yükseltme özelliği eklendi.

· Pil yedeklemeli gerçek zamanlı saat

· Bellek: 16K veya 32K

· 5/01 veya 5/02'ye göre daha hızlı yürütme

· En uygun kullanım alanları: Toplu işlem süreçleri, daha karmaşık mantık işlemleri.

SLC 5/04 (1747-L541, L542, L543)

· PLC-5 ve ControlLogix ile uzaktan giriş/çıkış ve eşler arası iletişim için kritik öneme sahip DH+ (Data Highway Plus) ağ bağlantı noktası eklendi.

· Bellek: 16K - 64K

· En uygun kullanım alanları: dağıtık kontrol sistemleri, çok işlemcili uygulamalar

SLC 5/05 (1747-L551, L552, L553, L554)

· Dahili 10Base-T Ethernet (EtherNet/IP) eklendi.

· Bellek: 16K - 64K

· Seri port, DH-485 veya Ethernet üzerinden iletişim kurulabilir.

· Halen aktif olarak kullanılan en yaygın işlemci

· En uygun kullanım alanı: Ek bir 1747-KE veya 1747-AIC modülüne ihtiyaç duymadan Ethernet bağlantısı gerektiren tüm uygulamalar.

Şasi Tipleri (1746-Axx Arka Panel)

Tüm SLC 500 I/O modülleri ve CPU'lar 1746 serisi bir arka panele monte edilir. Mevcut boyutlar:

Şasi | Yuvalar | Tipik Kullanım

1746-A4 | 4 yuva | Küçük panel, tek makine kontrolü

1746-A7 | 7 yuva | Karışık giriş/çıkışlı orta boy panel

1746-A10 | 10 yuva | Analog ve özel modüllere sahip daha büyük sistem

1746-A13 | 13 yuva | Büyük sistem, dağıtılmış G/Ç rafları

1746-A16 | 16 yuva | Uzaktan şasi olmadan maksimum genişleme

Kasalar birbirleriyle değiştirilebilir; yeterli güç kaynağı değerine sahip oldukları sürece, bir CPU ve G/Ç birimini herhangi bir 1746-Axx arka paneline taşıyabilirsiniz.

İletişim Ağları

SLC 500 üç ana iletişim protokolünü destekler:

DH-485 (Veri Otoyolu 485): SLC 500 için yerel protokol. 4 telli RS-485 arayüzü kullanır. Maksimum 32 düğüm, toplam 4000 ft kablo uzunluğu. Tüm SLC 5/01 ila 5/05 işlemcileri tarafından desteklenir. Modern bir dizüstü bilgisayarı bağlamak için 1747-PIC (PCMCIA Arayüz Kartı) veya 1747-UIC (USB Arayüz Dönüştürücü) gerektirir.

DH+ (Data Highway Plus): Yalnızca SLC 5/04'te mevcuttur. Yüksek hızlı, belirteç geçişli ağ. Standart 57,6 Kbps, 230,4 Kbps'ye kadar. Daha büyük Rockwell otomasyon sistemlerinde PLC'den PLC'ye iletişim ve SCADA entegrasyonu için kullanılır.

EtherNet/IP: SLC 5/05'te dahili olarak bulunur veya diğer işlemciler için 1747-KE (Ethernet köprü modülü) aracılığıyla eklenti olarak mevcuttur. EtherNet/IP, modern endüstriyel Ethernet için standarttır; 5/05, modern standartlara göre yavaş olan ancak program yükleme/indirme ve HMI iletişimi için mükemmel derecede yeterli olan 10Base-T (10 Mbps) kullanır.

Fiyatlandırma ve Stok Durumu: Yedek Parçaları Nerede Bulabilirsiniz?

Rockwell Automation, SLC 500 modelinin üretimini durdurmuş olsa da, yedek parçalarını bulmak imkansız değil.

Piller (Kolay Bulunur)

1747-BA ve 1770-XYC modelleri hala üçüncü şahıslar tarafından üretilmekte ve yaygın olarak stoklanmaktadır. Rockwell de hala 1747-BA modelini üretmektedir. Fiyatları 30-60 dolar arasında değişmektedir. Şuralardan temin edilebilirler:

· Rockwell distribütörleri (Graybar, Rexel, Wesco, Motion Industries)

· Endüstriyel malzeme tedarikçileri (McMaster-Carr, AutomationDirect, Radwell)

· eBay ve fazla stok satan satıcılar (fiyatlar çok değişkenlik gösterir - durumu doğrulayın)

İşlemciler ve Giriş/Çıkış Modülleri (Tükeniyor)

Yeni ama kullanılmamış işlemciler yüksek fiyatlarla satılıyor (modele bağlı olarak 200-800 dolar). Ethernet talebi nedeniyle SLC 5/05 en pahalı modeldir. Kullanılmış modüller şu adreslerden temin edilebilir:

· Radwell International: Eksiksiz ürün stoğu, test edilmiş, garantili.

· PLC Merkezi: Allen-Bradley fazlalık ürünlerinde uzmanlaşmıştır.

· eBay: Sahte veya hasarlı modül riski yüksek — her şeyi test edin

Bellek Modülleri (Sınırlı Sayıda)

1747-M1, M2, M3 modülleri, işlemcilerin kendilerinden daha zor bulunur. 1747-M3 (256K) en çok aranan ve en nadir olanıdır. Test edilmiş bir modül için 100-250 dolar harcamanız gerekebilir.

Şasi ve Güç Kaynakları (Bol Miktarda)

1746-Axx arka panelleri ve 1746-Px güç kaynakları hala uygun fiyatlarla kolayca bulunabiliyor. Bunlar sistemdeki arıza olasılığı en düşük bileşenlerdir.

SSS

S: SLC 500 bataryası ne kadar süre dayanır?

A: Tipik kullanım ömrü, ortam sıcaklığına ve güç kesintisi süresine bağlı olarak 2-5 yıldır. Daha yüksek sıcaklıklar pil ömrünü kısaltır. Önleyici bakım sırasında her 3 yılda bir yeni bir pil takın.

S: Cihaz açıkken SLC 500 pilini değiştirebilir miyim?

A: Evet. Aslında bu önerilen yöntemdir. Şasiye güç verildiğinde, pil devresi boştadır; programı kaybetmeden pili çalışır durumdayken değiştirebilirsiniz. Şasiyi enerjili bırakın.

S: SLC 500'ün pili biterse ne olur?

A: Kasa, pili bitmiş haldeyken ana güç kaynağını kaybederse, CPU'nun RAM'i silinir ve program kaybolur. CPU, FLT LED'ini gösterecek ve program yeniden indirilene veya bir bellek modülünden yüklenene kadar çalışmayacaktır.

S: 1747-BA pili yerine standart CR123A veya AA pil kullanabilir miyim?

A: Hayır. 1747-BA, belirli bir konektöre ve form faktörüne sahip 3,6V lityum tiyonil klorür pil kullanır. Onaylanmamış bir pil kullanmak işlemciye zarar verebilir veya yangın riski oluşturabilir. Yalnızca 1747-BA veya 1770-XYC kullanın.

S: 1747-BA ve 1770-XYC arasındaki fark nedir?

A: 1747-BA, işlemci ön paneline takılan doğrudan uyumlu bir bataryadır. 1770-XYC ise NEMA 4/4X muhafazalar için kablolu, uzaktan monte edilen bir batarya paketidir. Her ikisi de aynı hücre kimyasını kullanır.

S: SLC 500, açıldığında bellek modülünden otomatik olarak veri yüklüyor mu?

A: Bu, bellek modülünün yazma koruma anahtarının ayarına bağlıdır. Anahtar YÜKLE konumundaysa, RAM boş olsa bile işlemci güç açıldığında programı modülden yükler. KORUMA konumundaysa, modül yalnızca işlemciden gelen verileri kaydeder ve otomatik olarak yükleme yapmaz.

S: Rockwell Automation hâlâ SLC 500 işlemcimi tamir edecek mi?

A: Rockwell, çoğu SLC 500 işlemcisi için onarım hizmetlerini durdurdu. Radwell gibi üçüncü taraf onarım atölyeleri, garantili onarım hizmetleri sunmaktadır. Kritik uygulamalar için yedek bir işlemciyi rafta bulundurun.

S: Modern bir dizüstü bilgisayarı SLC 500'e nasıl bağlarım?

A: Seri bağlantılar için 1747-UIC (USB Arayüz Dönüştürücü) veya üçüncü taraf bir USB-DF1 adaptörü kullanın. 5/05 işlemciler için standart bir Ethernet kablosu (anahtarınıza bağlı olarak düz veya çapraz) kullanın. DH+ (5/04) için 1784-PCMK PCMCIA kartı veya bir USB-DH+ dönüştürücüye ihtiyacınız vardır.

Özet

Allen-Bradley SLC 500, emekli olmayı reddeden, son derece dayanıklı bir platformdur. Onu çalışır durumda tutmak üç şeye bağlıdır:

12. Programlarınızın yedeklerini alın — her işlemciden `.RSS` dosyalarını yükleyin ve kaydedin, ayrıca üretim sahasının dışında da kopyalarını saklayın.

13. 1747-BA pilini her 3 yılda bir değiştirin ve takvim hatırlatıcısı ayarlayın. 40 dolarlık bir pil, kayıp bir programa kıyasla ucuzdur.

14. 1747-M2 veya M3 bellek modülünü takın; bu yapabileceğiniz en iyi yükseltmedir. Pil arızasına, güç dalgalanmalarına ve kullanıcı hatalarına karşı dayanıklıdır.

Yeni sistemler için CompactLogix 5380 veya ControlLogix 5580'e geçmeyi düşünebilirsiniz. Ancak bugün hala üretimde çalışan binlerce SLC 500 sistemi için, hatların çalışmaya devam etmesi için gereken tek şey uygun bir pil bakım programı ve bir bellek modülüdür.

-------------------------------------------------------------------------------------------------------------------
