Cuma öğleden sonra bir kontrol panelinin önünde duruyorsunuz. Hat kesik, PLC hata veriyor ve eski programlama dizüstü bilgisayarınız geçen yıl yazılım lisansıyla birlikte bozuldu. Karşınızda bir Mitsubishi FX Serisi PLC duruyor, ancak bu FX3U'da hangi GX Works sürümünün çalıştığını hatırlamıyorsunuz ve her zamanki tedarikçinizden sipariş ettiğiniz SC-09 kablosu Windows 11 ile iletişim kurmak istemiyor gibi görünüyor. Tanıdık geliyor mu? Eski Asya menşeli otomasyon sistemleriyle çalışıyorsanız, bunu yaşamışsınızdır. Bu Mitsubishi FX Serisi PLC kılavuzu, tam olarak ihtiyacınız olanı kapsıyor: hangi yazılım hangi CPU ile iletişim kuruyor, hangi kablolar gerçekten çalışıyor ve bakım bütçenizi aşmadan yedek parçaları nasıl temin edebilirsiniz.

Mitsubishi FX Serisi PLC Nedir?

Mitsubishi FX Serisi, 1980'lerin sonlarından beri çeşitli şekillerde sürekli olarak üretilen, kompakt, tuğla tipi programlanabilir mantık kontrol üniteleri ailesidir. Asya ve dünyanın geri kalanındaki sayısız paketleme hattı, otomotiv montaj istasyonu, tekstil makinesi ve malzeme taşıma sisteminin arkasındaki temel güç kaynaklarıdırlar. Japonya, Kore veya Çin'den ithal edilen kullanılmış bir makinenin elektrik panosunu açtıysanız, büyük olasılıkla içinde bir FX bulmuşsunuzdur.

Ürün gamı ​​birkaç önemli alt seriye ayrılıyor:

· FX1S — Ultra kompakt, sabit giriş/çıkış, genişleme veri yolu yok. Küçük bağımsız makineler için. Üretimi durduruldu.

· FX1N — Genişletilebilir özelliğe sahip kompakt model. Yaygın olarak kopyalandı. Üretimi durduruldu.

· FX2N — Altın çağ. Modüler giriş/çıkış genişletme, özel fonksiyon modülleri, geniş kullanıcı tabanı. Üretimi durduruldu.

· FX3G — Giriş seviyesi güncel model. Dahili USB, düşük maliyetli, hala üretimde.

· FX3U — Yüksek performanslı güncel model. FX2N'den üç kat daha hızlı, USB + Ethernet seçenekleri, hala üretimde.

· FX5U — iQ-F serisinin halefi. Tam olarak FX mimarisi değil — farklı komut seti, farklı yazılım (sadece GX Works3). Kafa karıştırıcı bir isim.

Hangi alt seriye ait işlemciyle uğraştığınızı anlamak ilk adımdır. Ön etikete bakın. İşlemci modeli ön panelde açıkça yazılıdır — FX2N-32MT, FX3U-64MR, vb. Son iki rakam giriş/çıkış sayısını, harf eki ise çıkış tipini gösterir (R = röle, T = transistör sink, T-ESS = transistör source).

Yazılım Uyumluluğu: GX Developer, GX Works2 ve GX Works3 Karşılaştırması

Kafa karışıklığının büyük kısmı burada yatıyor. Mitsubishi, FX Serisi'nin kullanım ömrü boyunca üç ana programlama ortamı yayınladı ve bunların tümü geriye dönük uyumlu değil.

GX Geliştirici (Sürüm 8 ve öncesi)

FX ailesi için orijinal Windows IDE'si. GX Developer, FX1S'den FX3U'ya kadar her şeyi destekler. Eski bir yazılımdır, RS-232/RS-422 üzerinden MELSEC iletişim protokolüne dayanır ve USB bağlantılarını doğal olarak desteklemez (seri port veya uygun bir dönüştürücüye ihtiyacınız vardır). Windows XP'den Windows 7'ye kadar olan sürümlerde oldukça iyi çalışır. Windows 10 ve 11'de performansı değişkenlik gösterir; SW1D5C-LLT-E sürümü son sürümdür.

Desteklenen modeller: FX1S, FX1N, FX2N, FX3G, FX3U (ve daha eski A Serisi, Q Serisi)

FX5U'yu desteklemiyor.

GX Works2

GX Developer'ın modern alternatifi olan GX Works2, FX3G, FX3U ve FX5U (FX modunda) işlemcilerinin yanı sıra L Serisi ve Q Serisi işlemcileri de destekler. Çok daha gelişmiş bir merdiven editörüne sahiptir, yapılandırılmış metni ve SFC'yi destekler ve özel bir sürücüye ihtiyaç duymadan FX3G ve FX3U işlemcilerine USB bağlantılarını yönetir.

Sorun şu: GX Works2, FX1S, FX1N veya FX2N işlemcilerini desteklemiyor. Bu eski işlemcilerle çalışmanız gerekiyorsa, GX Developer'ın bir kopyasını bir yerde çalışır durumda tutmalısınız - eski bir Windows 7 sanal makinesinde veya özel bir dizüstü bilgisayarda.

Desteklenen modeller: FX3G, FX3U, FX5U, L Serisi, Q Serisi

Şu işlemcileri desteklemez: FX1S, FX1N, FX2N

GX Works3

Bu, iQ-F (FX5U) ve iQ-R platformları için IDE'dir. Tamamen farklı bir proje dosyası formatı (.gx3) ve farklı bir programlama motoru kullanır. GX Developer veya GX Works2 projelerini doğrudan açamaz; bunları dönüştürmeniz gerekir.

Yalnızca FX5U (FX ailesinden) desteklenir.

Şu modelleri desteklemez: FX1S, FX1N, FX2N, FX3G, FX3U

Hızlı Seçim Tablosu

Bu işlemciye sahipseniz | Bu yazılımı kullanın

FX1S, FX1N, FX2N | GX Geliştirici (8.xx)

FX3G, FX3U | GX Developer veya GX Works2

FX5U (iQ-F) | Yalnızca GX Works3

Programlama Kabloları: Gerçekten İşe Yarayanlar

Yazılım uyumluluğundan sonra en büyük ikinci sorun, fiziksel bağlantıyı doğru kurmaktır. İşte gerçek dünyadan bir özet.

SC-09 (RS-232 - RS-422 Dönüştürücü)

Orijinal Mitsubishi programlama kablosu. Bilgisayarın RS-232 seri portunu, FX PLC'nin kullandığı RS-422 sinyallerine dönüştürür. SC-09, FX1S'den FX3U'ya kadar tüm işlemcilerle çalışır. Dizüstü bilgisayarınızda hala gerçek bir DB9 seri portu varsa, bu en güvenilir seçenektir. Seri portunuz yoksa, gerçek bir FTDI yonga setine sahip bir USB-Seri adaptörüne ihtiyacınız vardır (Prolific PL2303 klonlarından kaçının - karakter ve zamanlama kaybı yaşarlar).

USB-SC09-FX (USB - RS-422)

İçinde FTDI çipi bulunan, USB bağlantılı SC-09 sürümü. Bunlar yaygın olarak bulunur ve GX Developer ve GX Works2 ile çalışır. Sık karşılaşılan sorun: birçok ucuz taklit ürün, 2016'dan sonra Windows sürücülerinin tanımadığı sahte FTDI çipleri kullanır. Güvenilir bir tedarikçiden satın alın veya en azından orijinal FTDI silikonu kullandığından emin olun.

FX-USB-AW (Mitsubishi Resmi)

Mitsubishi'nin FX3G ve FX3U modelleri için resmi USB programlama kablosu. Özel bir sürücüye sahip ve GX Works2 ile sorunsuz çalışıyor. Üçüncü parti seçeneklere kıyasla pahalı, ancak sürücü bulabilirseniz hiçbir sürücü sorunu yaşamazsınız.

İletişim Kurulumu Hızlı Kılavuzu

1. Kabloyu PLC'ye bağlayın (genellikle FX2N/FX3U'da yuvarlak 8 pinli Mini-DIN konektör veya FX3G'de USB-mini).

2. GX Developer/GX Works2'de Çevrimiçi > Aktarım Kurulumu'na gidin.

3. Doğru PC tarafı arayüzünü (Seri Port, USB veya Ethernet) seçin.

4. PLC tarafındaki arayüzü kablo tipinize uygun şekilde ayarlayın.

5. Baud hızı: Seri SC-09 için genellikle 9600 bps, USB-SC09-FX için 115200 bps.

6. İletişim Testi'ne tıklayın. Başarısız olursa, kablo bağlantısını, sürücü kurulumunu ve COM port numarasını kontrol edin.

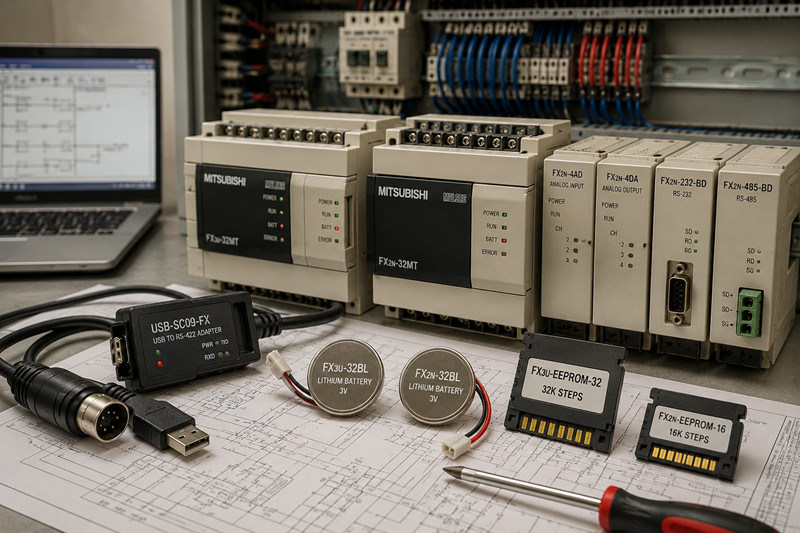

Detaylı İnceleme: Yedek Parçalar ve Değişimler

En güvenilir PLC bile sonunda bakıma ihtiyaç duyar. İşte stokta bulundurmanız veya temin etmeniz gerekenler.

Pil Değişimi

FX serisi, güç kesildiğinde programı ve mandal belleğini korumak için lityum yedek pil kullanır. Pil voltajı düştüğünde, CPU "BATT" LED'ini yakar veya "ERR" LED'ini yakıp söndürür. Eğer uzun süre görmezden gelirseniz, PLC programını unutur.

· FX3U-32BL — FX3U işlemciler için. Bazı FX3G ünitelerine de uyar. Standart CR2450 lityum pil.

· FX2N-32BL — FX2N, FX1N ve FX1S işlemciler için. FX3U sürümünden farklı bağlantı noktasına sahiptir.

Önemli ipucu: Programın kaybolmasını önlemek için pili her zaman PLC açıkken (veya güç kesildikten sonraki birkaç dakika içinde) değiştirin. Ve her zaman önce programınızın yedeğini alın - evet, bir yerde basılı bir kopyanız olduğunu düşünseniz bile.

Hafıza Kasetleri

Eğer uygulamanız temel işlemcinin sağlayabileceğinden daha fazla adım gerektiriyorsa veya çıkarılabilir program depolama alanına ihtiyacınız varsa, bellek kasetleri çözümünüzdür.

· FX2N-EEPROM-16 — FX2N işlemciler için 16K adımlı EEPROM kaseti. Veri saklama için pil gerekmez.

· FX3U-EEPROM-32 — FX3U işlemciler için 32K adımlı EEPROM kaseti.

· FX3U-EEPROM-64 — Büyük programlar için 64K adımlı sürüm.

Bunlar, işlemcinin üst kısmına, açılır kapanır kapağın altına takılır. Yenilerini bulmak zorlaşıyor; elektronik fazlalık ürün satan yerlere ve otomasyon tasfiye şirketlerine bakın.

Özel Fonksiyon Modülleri (FX2N/FX3U)

FX2N ve FX3U platformlarının güçlü yönlerinden biri, yan tarafa monte edilen modüller aracılığıyla analog giriş/çıkış, iletişim portları ve hareket kontrolü ekleme olanağıdır.

· FX2N-4AD — 4 kanallı analog giriş (0-10V, 4-20mA). Sıcaklık ve basınç izlemede her yerde kullanılır.

· FX2N-4DA — 4 kanallı analog çıkış. Lamba konumlandırma, VFD hız referansı vb. için.

· FX2N-232-BD — RS-232 iletişim kartı. CPU'nun sol tarafına monte edilir. HMI bağlantısı, yazıcı çıktısı veya seri iletişimin modernizasyonu için kullanılır.

· FX2N-485-BD — RS-485 iletişim kartı. Birden fazla PLC'yi ağa bağlamak veya SCADA sistemine bağlanmak için kullanılır.

· FX3U-4AD — FX3U platformu için güncellenmiş 4 kanallı analog giriş. FX2N sürümünden daha yüksek çözünürlük.

· FX3U-232-BD — FX3U için RS-232 kartı. Daha küçük boyutlu.

Sol Taraf Uzatma Modülleri (FX3U)

FX3U, işlemciye özgü eklentiler için yeni bir sol taraflı genişletme veri yolu tanıttı:

· FX3U-32BL — Pil (yukarıda açıklanmıştır)

· FX3U-7DM — PLC üzerinde izleme ve teşhis için ekran modülü

· FX3U-USB-BD — USB programlama portu yükseltmesi

· FX3U-ENET-ADP — Ağ bağlantısı için Ethernet adaptörü

Fiyatlandırma ve Stok Durumu

FX Serisi parçalarına yönelik pazar son beş yılda önemli ölçüde değişti.

Üretimi durduruldu (yenisini bulmak zor, stok durumunu kontrol edin):

· FX1S — tamamen eskimiş, yeni üretimi yok.

· FX1N'nin yerine FX3G geçiyor.

· FX2N'nin yerine FX3U kullanılabilir.

· FX2N için hafıza kasetleri

Üretimi devam ediyor (Mitsubishi distribütörlerinden sıfır olarak temin edilebilir):

· FX3G — uygun fiyatlı mevcut model, giriş/çıkış özelliklerine bağlı olarak 150-300 dolar arası.

· FX3U — orta seviye güncel model, giriş/çıkış özelliklerine bağlı olarak 300-800 dolar arası.

· FX5U (iQ-F) — mevcut nesil, 250-900 dolar

Yedek parçaları nerede bulabilirsiniz:

· Mitsubishi yetkili distribütörleri (yeni FX3G, FX3U, FX5U modelleri için)

· Endüstriyel fazlalık malzeme satan yerler (üretimi durdurulmuş FX1S, FX1N, FX2N parçaları için)

· eBay ve Alibaba'dan satın alabilirsiniz, ancak özellikle SC-09 kabloları ve pil paketlerinde sahte ürünlere dikkat edin.

· TZTECHIO — mevcut stok durumu için /mitsubishi bölümümüzü ve /plc kataloğumuzu kontrol edin.

Sıkça Sorulan Sorular

S: GX Works2 programını kullanarak bir FX2N'i programlayabilir miyim?

A: Hayır. GX Works2, FX1S, FX1N veya FX2N işlemcilerini desteklemiyor. Bu platformlar için GX Developer'ı (8.xx veya daha önceki sürümler) kullanmanız gerekiyor. Eğer elinizde yoksa, GX IEC Developer gibi bazı üçüncü taraf araçlar da çalışıyor, ancak GX Developer standart olarak kabul ediliyor.

S: FX3U ve GX Works2 için hangi kabloya ihtiyacım var?

A: Orijinal FTDI yonga setine sahip USB-SC09-FX kablosunu veya resmi Mitsubishi FX-USB-AW kablosunu kullanın. Her ikisi de doğrudan FX3U CPU üzerindeki Mini-DIN8 portuna bağlanır. GX Works2 bunu bir USB bağlantısı olarak algılayacaktır.

S: FX PLC pilimin bitmek üzere olduğunu nasıl anlarım?

A: CPU'nun ön tarafındaki "BATT" LED'i yanacak veya "ERR" LED'i belirli bir düzende yanıp sönecektir (iki kez yanıp söner, ardından duraklama). Ayrıca, GX Developer veya GX Works2 üzerinden PLC teşhis menüsünden pil voltajını da okuyabilirsiniz. Voltaj 2,7V'nin altında ise, pili en kısa sürede değiştirin.

S: Pili değiştirirsem programım kaybolur mu?

A: Sadece çok uzun sürerse. CPU içindeki kondansatör, güç kesildikten sonra programı birkaç dakika daha tutar. En iyi uygulama: PLC'yi çalıştırın, güç açıkken pili değiştirin ve ardından programın hala sağlam olup olmadığını doğrulayın. Her zaman önce programın yedeğini bilgisayarınıza alın.

S: FX5U (iQ-F) cihazı, FX3U programlarıyla geriye dönük uyumlu mu?

A: Çoğunlukla evet, ama biraz emek gerektiriyor. GX Works3, GX Works2 projelerini içe aktarabiliyor ve FX5U, FX3U komut setinin büyük bir kısmını destekliyor. Bazı özel fonksiyon modülü komutları ve özel cihazlar (D, M, S) yeniden eşleme gerektirebilir. Bir dönüştürme projesi planlayın; doğrudan değiştirme işlemi değil.

S: Sıfır FX2N işlemciyi nereden hala satın alabilirim?

A: Genellikle yapamazsınız — FX2N'nin üretimi 2013 civarında durduruldu. Seçenekleriniz şunlardır: kullanılmış/fazla stoktan satın almak (pil ömrünü kontrol edin ve programı hemen yedekleyin), benzer form faktörüne ve çoğu özel fonksiyon modülüne sahip bir FX3U'ya yükseltmek veya garantili yeni donanıma ihtiyacınız varsa dönüştürme ile bir FX5U kullanmak.

S: FX3U ve FX3G arasındaki fark nedir?

A: FX3U, daha yüksek performanslı kardeş modelidir; yaklaşık üç kat daha hızlı işlem hızı, daha fazla program adımı (64K'ya karşı 32K), daha fazla genişletme modülünü destekler ve standart olarak gerçek zamanlı saate sahiptir. FX3G ise USB entegresi ve daha düşük maliyetiyle bütçe dostu seçenektir. Basit makineler için FX3G yeterlidir. Karmaşık matematiksel işlemler, yüksek hızlı sayaçlar veya çok sayıda analog giriş/çıkış içeren her şey için FX3U'yu tercih edin.

S: SC-09 kablom neden Windows 10'da bağlanmıyor?

A: Muhtemelen iki sorun var: (1) USB-Seri bağlantı adaptörünüzde Windows 10'un çalıştırmadığı sahte bir yonga seti bulunuyor — orijinal FTDI FT232RL yonga setine sahip bir adaptöre geçin ve (2) Windows 10, GX Developer için imzalanmamış sürücüleri kabul etmeyebilir. Windows 7 uyumluluk modunda yüklemeyi deneyin veya GX Developer'ı bir Windows 7 sanal makinesinde çalıştırın.

Son Düşünceler

Mitsubishi FX Serisi PLC'ler bir gecede ortadan kaybolmayacak. Dünya çapındaki fabrikalarda milyonlarca bu kontrol ünitesi kurulu ve birçoğu on yıl veya daha fazla süre çalışmaya devam edecek. Üretim hatlarınızın sorunsuz çalışmasını sağlamanın püf noktası, belirli CPU modeliniz için hangi yazılım ve kablo kombinasyonunun çalıştığını tam olarak bilmek, yedek bir pili rafta bulundurmak ve orijinal tedarikçi "üretimi durduruldu" dediğinde yedek parçaları nereden bulacağınızı bilmektir. Bu kılavuzu yer imlerinize ekleyin, programlarınızı yedekleyin ve alet çantanızda az miktarda SC-09 kablosu ve CR2450 pil bulundurun; Cuma öğleden sonra kendiniz size teşekkür edecektir.

-----------------------------------------------------------------------------------------------------------------
