Danfoss VFD-PLC İletişimi: Yaygın Protokoller için Kurulum Kılavuzu
Her şeyi doğru bağladınız. Danfoss VLT sürücüsü çalışıyor, motor dönüyor ve PLC çevrimiçi. Ancak fieldbus üzerinden bir yazma komutu gönderdiğiniz anda bir iletişim hatası alıyorsunuz veya daha kötüsü, sürücü sizi tamamen görmezden geliyor. Bunu yaşadım. Parametre 8-30 "Mesaj Yok" gösteriyor, yeşil Fieldbus LED'i kızgın bir şekilde yanıp sönüyor ve üretim müdürü omzunuzun üzerinden bakıyor. Bu makale, ilk on iki Danfoss entegrasyonumda sahip olmayı dilediğim bir özet niteliğinde. Verilerin güvenilir bir şekilde akmasını sağlamak için gereken tam parametre numaraları, PCD eşlemeleri ve sorun giderme adımlarıyla birlikte dört ana protokolü (PROFIBUS, PROFINET, EtherNet/IP ve Modbus RTU) ele alacağız.

Danfoss, VLT markası altında birçok nesil VFD (Değişken Frekans Sürücüsü) üretmiştir. Endüstriyel ortamlarda en sık karşılaşacağınız modeller şunlardır: VLT Mikro Sürücü FC 51, VLT AutomationDrive FC 302VLT AQUA Drive FC 202 ve daha yeni VLT Midi Drive FC 280 ve iC7 Serisi. PLC entegrasyonu için FC 302 ve FC 202 en çok kullanılan modellerdir; tüm iletişim opsiyon kartlarını desteklerler ve en zengin parametre setlerine sahiptirler.
Protokol | Tipik Kullanım Senaryosu | Seçenek Kartı Gerekli mi?
Modbus RTU (RS-485) | Eski sistemler, basit SCADA, küçük PLC'ler | Hayır — standart sürücülere entegre edilmiştir
PROFIBUS DP | Siemens S7‑300/400, eski tesisler | VLT PROFIBUS DP MCA 101
PROFINET | Siemens S7‑1200/1500, modern seriler | VLT PROFINET MCA 120 veya MCA 121
EtherNet/IP | Allen-Bradley CompactLogix / ControlLogix | VLT EtherNet/IP MCA 121
Önemli nokta: Sürücünüz FC 51 ise, dahili RS-485 terminalleri (68, 69, 61) aracılığıyla Modbus RTU ile sınırlısınız. FC 302/202/280 için yukarıdaki opsiyon kartlarından herhangi birini ekleyebilirsiniz. iC7 serisi entegre çok protokollü Ethernet'e sahiptir - kart gerekmez.

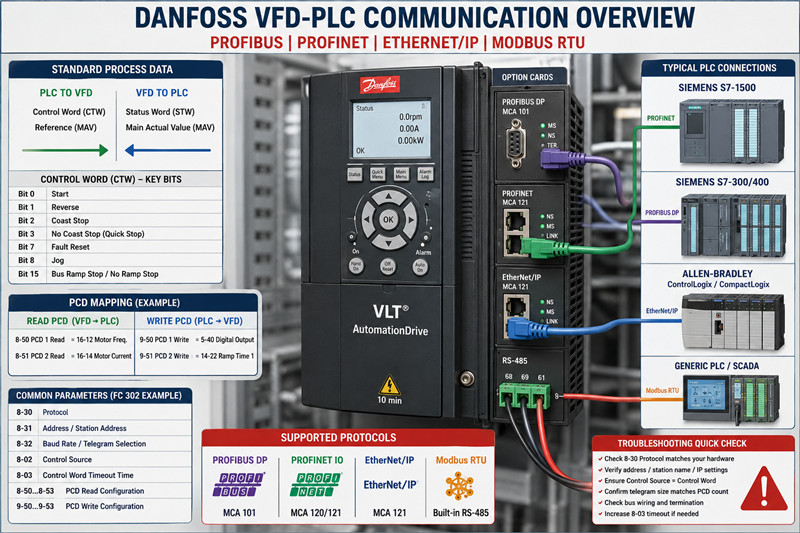

Her Danfoss fieldbus uygulaması aynı temel üzerine kuruludur: bir Kontrol Sözcüğü (CTW), bir Referans / Ana Gerçek Değer (MAV) ve bir dizi Proses Verisi (PCD) sözcüğü. CTW'deki her bir biti ezberlemenize gerek yok; kritik olanlar şunlardır:
· Bit 0: Başlatma komutu
· Bit 1: Tersine çevirme
· 2. Kısım: Sahil durağı
· Bölüm 3: Sahil boyunca duraklama yok (kısa duraklama)
· Bit 7: Sıfırlama hatası
· Bölüm 8: Koş
· Bölüm 15: Otobüs rampası durağı / rampasız durak seçimi
Durum Sözcüğü (STW) bunları yansıtır: Bit 0 = Hazır, Bit 1 = Çalıştırmaya Hazır, Bit 2 = Çalışıyor, Bit 3 = Referans Noktasında Çalışıyor, Bit 7 = Hata, vb. Bunlara alışın; tüm protokollerde aynıdırlar.
Modbus RTU en basit ve en toleranslı olanıdır. Her VLT sürücüsünde 68 (TX+/RX+), 69 (TX-/RX-) ve 61 (ortak) terminallerinde yerleşik olarak bulunur.
FC 302 için parametre kontrol listesi:
· 8-30 Protokolü = `Modbus RTU`
· 8-31 Adres = otobüs adresinizi ayarlayın (1-247)
· 8-32 Baud Hızı = ana cihazınızla eşleşin (9600, 19200, 38400)
· 8-33 Parite / Durdurma Bitleri = `Çift, 1 Durdurma` (yaygın) veya `Parite Yok, 2 Durdurma`
· 8-35 Minimum Yanıt Gecikmesi = 10 ms (buradan başlayın; çarpışmalar meydana gelirse artırın)
· 8-36 Maksimum Yanıt Gecikmesi = 100 ms
Kontrol kelimesine yazılıyor: Modbus tutma kaydedici adresi 0x2000 (dec 8192). Referans değeri 0x2002 (dec 8194) adresine yazılıyor. Gerçek hız okunuyor mu? Durum kelimesi için 0x2100 (dec 8448) ve ana gerçek değer için 0x2102 (dec 8450) kaydedicileri kullanılıyor.
Sık yapılan hata: Sürücünün çalışmasını bekleyerek 0x2000 kayıt cihazına 0x047F gönderiyorsunuz, ancak hiçbir şey olmuyor. 8-30'u kontrol edin; eğer Modbus RTU yerine FC Profili olarak ayarlanmışsa, sürücü kontrol kelimesini doğru şekilde yorumlayamaz. Ayrıca 8-50 Coasting Select'in başlatma komutunuzu geçersiz kılmadığından emin olun.
PROFIBUS, karmaşık yapısıyla kötü bir üne sahip, ancak GSD dosyası yüklendikten ve baud hızı kilitlendikten sonra son derece sağlam çalışıyor.
Donanım:
· VLT PROFIBUS DP MCA 101 opsiyon kartı
· BUS terminalleri: A hattı (kırmızı), B hattı (yeşil), her iki ucunda da koruma kablosu bağlı.
· Segmentin iki fiziksel ucunda sonlandırma dirençleri AÇIK konumdadır.
Parametre ayarları:
· 8-30 Protokolü = `PROFIBUS DP`
· 8-31 İstasyon Adresi = Donanım DIP anahtarlarınızla eşleşir (veya yazılım adreslemesi etkinleştirilmişse parametre ayarıyla)
· 8-32 Telegram Seçimi = `Standart Telegram 1` (2 kelime: CTW+MAV) veya `Standart Telegram 20` (6 kelime: CTW+MAZ+4 PCD). Hız kontrollü uygulamaların çoğu için Telegram 1 yeterlidir.
· 8-02 Kontrol Kaynağı = `Dijital Giriş ve Kontrol Sözcüğü`
· 8-03 Kontrol Sözcüğü Zaman Aşımı Süresi = 1,0 s (1 saniye içinde mesaj gelmezse, tetikleme)
GSD dosyası: Danfoss sitesinden DANF0653.GSD veya DANF06B3.GSD dosyasını indirin ve TIA Portal veya Step 7'ye aktarın. Yuva yapılandırması basittir — yuva 1 = kontrol kelimesi, yuva 2 = referans, yuvalar 3-6 = PCD.
PCD eşlemesi (Telegram 20): Motor akımını (parametre 16-14) veya DC bağlantı voltajını (parametre 14-30) okumanız gerekiyorsa, bunları 8-50* ile 8-53* (PCD okuma için) ve 9-50* ile 9-53* (PCD yazma için) arasında eşleştirin. Örnek:
· 8-50 PCD 1 Okuma = `16-14 Motor Akımı`
· 8-51 PCD 2 Okuma = `14-30 DC Bağlantı Gerilimi`
VLT PROFINET MCA 120 (eski) veya MCA 121 (güncel). İşlem kavramsal olarak PROFIBUS ile neredeyse aynıdır, ancak PROFINET adreslemeyi DCP aracılığıyla otomatik olarak hallettiği için daha basittir.
Parametre ayarları:
· 8-30 Protokolü = `PROFINET IO`
· 8-70 G/Ç Döngü Süresi = 4 ms (varsayılan; daha düşük değer daha hızlı ancak daha fazla CPU yükü anlamına gelir)
· 8-72 PROFINET İstasyon Adı = Bunu VLT Hafıza Kartı aracı veya sürücü tuş takımı aracılığıyla ayarlayın (veya PRONETA gibi bir DCP aracı kullanın)
· 8-02 Kontrol Kaynağı = `Kontrol Sözcüğü`
GSDML dosyası: GSDML‑V2.33‑Danfoss‑MCA121‑2023xxxx.xml dosyasını içe aktarın (sürüm değişebilir). Standart telgraf boyutları PROFIBUS ile eşleşir: Telgraf 1 (2 kelime), Telgraf 20 (6 kelime), Telgraf 21 (10 kelime), vb.
PROFINET'e özel ipuçları:
1. İstasyon adı tam olarak eşleşmelidir (büyük/küçük harf duyarlıdır). PLC sürücüyü bulamazsa, Siemens PRONETA'yı kullanarak ağı tarayın ve cihazın adını değiştirin.
2. G/Ç Döngü Süresi: PLC'nin DR döngüsünün bunu kaldırabileceğini doğrulamadığınız sürece 2 ms'nin altına inmeyin. Eski işlemcilerde TIA Portal'ın 1 ms'nin altındaki her şeyi reddettiğini gördüm.
3. Gözetim programı: Parametre 8-03 hala geçerlidir. G/Ç Döngü Sürenizin 2 katına ayarlayın.
Allen-Bradley kullanıcıları için VLT EtherNet/IP MCA 121 kartı, sürücünün standart bir CIP cihazı gibi görünmesini sağlar. Danfoss'tan EDS dosyasına ihtiyacınız olacak.
Parametre ayarları:
· 8-30 Protokolü = `EtherNet/IP`
· 8-70 IO-Çevrim Süresi = PLC'deki RPI ayarı (varsayılan 10 ms yeterlidir)
· 8-72 IP Adresi Ataması = `DHCP`, `Statik` veya `BootP` (tesisinizin IP şemasıyla eşleşsin)
· 8-74 Alt Ağ Maskesi ve 8-75 Varsayılan Ağ Geçidi — statik ise ayarlayın
· 8-02 Kontrol Kaynağı = `Kontrol Sözcüğü`
Studio 5000 / Logix Designer kurulumu:
4. Danfoss'tan EDS dosyasını indirin ve `Araçlar > EDS Donanım Kurulum Aracı` üzerinden kaydedin.
5. Sürücüyü Ethernet köprünüzün altındaki G/Ç ağacına ekleyin. Varsayılan derleme örnekleri şunlardır:
· Çıkış Montajı (PLC → Sürücü): Örnek 101 (4 kelime: CTW + Ref + 2 PCD)
· Giriş Tertibatı (Sürücü → PLC): Örnek 102 (8 kelime: STW + MAV + 6 PCD)
6. Verileri kontrolcü etiketlerine eşleştirin. Genellikle `Drive_CTW`, `Drive_Ref`, `Drive_STW` ve `Drive_MAV` içeren bir UDT oluşturuyorum.
Sık karşılaşılan sorun: Sürücü modül durumunda "Bağlantı Yok" gösteriyorsa, PLC'deki RPI'nin 8-70 ile eşleştiğini kontrol edin. Ayrıca IP adresinin yinelenmediğini doğrulayın; devreye almadan önce bir dizüstü bilgisayardan ping atın.
Çoğu insanın takıldığı nokta burası. PCD eşlemesi, standart CTW/MAV'ın ötesinde, alan veri yolu üzerinden herhangi bir sürücü parametresini okumanıza veya yazmanıza olanak tanır.
PCD'leri okuyun (sürücü → PLC): 8-50 ila 8-53 (Telegram 20'de en fazla 4 PCD okunabilir). Her parametre yuvası, okumak istediğiniz verinin parametre numarasını bekler.
PCD'leri yazın (PLC → sürücü): 9-50 ila 9-53. PLC'nin dijital çıkış terminalini ayarlamasını mı istiyorsunuz? 5-40 Dijital Çıkış Fonksiyonunu bir PCD yazma işlemine atayın.
Örnek: Sürücüden motor frekansını (16-12) ve motor akımını (16-14) okumak istiyorsunuz:
`
8-50 PCD 1 Okuma Yapılandırması = 16-12 motor frekansı [Hz]
8-51 PCD 2 Yapılandırmayı Oku = 16-14 motor akımı [A]
`
Şimdi PLC, STW + MAV + PCD1 + PCD2 değerlerini okuyor. PCD değerleri, MAV yuvasından sonraki telgraflarda görünüyor. Ölçeklendirme, parametrenin tanımlı birimiyle yapılıyor — 16-12, 0,01 Hz'de; 16-14, 0,1 A'da.
Arıza / Belirti | Muhtemel Sebep | Çözüm
Alarm 34 / Veri Yolu Arızası | 8-03 zaman aşımı süresi içinde geçerli bir alan veri yolu mesajı alınmadı | Kabloyu, ana cihaz durumunu ve 8-30'un donanımınızla eşleştiğini kontrol edin.
Sürücü başlamıyor (dönme yok) | Kontrol Sözcüğü bitleri doğru ayarlanmamış veya 5-12/5-13 terminal çakışmaları var | 8-02 Kontrol Kaynağını yalnızca `Kontrol Sözcüğü` olarak ayarlayın; tüm dijital giriş başlatma komutlarını devre dışı bırakın
Alarm 22 / Donanım arızası | PROFIBUS: yanlış baud hızı veya yinelenen istasyon adresi | GSD dosyası üzerinden baud hızını zorla; adresin benzersizliğini doğrula
PROFINET aygıtı bulunamadı | İstasyon adı uyuşmazlığı veya IP çakışması | Tarama ve yeniden atama için PRONETA'yı kullanın; yeniden adlandırma işleminden sonra sürücüyü yeniden başlatın.
EtherNet/IP "Bağlantı Yok" | RPI uyumsuzluğu veya EDS dosya sürümü | 8-70 RPI'yi PLC bağlantı RPI'siyle eşleştirin; Danfoss'tan en son EDS dosyasını indirin
Mühendislerin, 8-50 PCD 1 Okuma Yapılandırmasını 16-12 olarak girdikleri ancak 8-32 Telegram Seçimini Standart Telegram 20 (veya daha yüksek) olarak ayarlamayı unuttukları için saatlerce sorun giderme yaptığını gördüm. Telegram 1 ile sürücü yalnızca CTW+MAV gönderir; herhangi bir PCD yuvası basitçe göz ardı edilir. Telegram boyutunuzun PCD sayınızla eşleştiğinden her zaman emin olun.
RS-485 (Modbus RTU) için, dahili sonlandırma direnci bazı sürücü varyantlarında 8-36 üzerinden veya kontrol kartındaki fiziksel bir DIP anahtarı ile etkinleştirilir. PROFIBUS için, MCA 101 kartındaki DIP anahtarlarını kullanın — uç cihazlar için AÇIK konumuna getirin. PROFINET ve EtherNet/IP için, veri yolu sonlandırmasına gerek yoktur (standart Ethernet kablolama kuralları geçerlidir: yıldız topolojisi, kablo bağlantısı). < (Her segment 100 metre).
TZTech.io olarak, bulunması zor eski modeller de dahil olmak üzere çok çeşitli Danfoss VFD üniteleri ve iletişim opsiyon kartları stoklarımızda mevcuttur.
Parça Numarası | Açıklama | Tahmini Teslim Süresi
VLT FC 302 (çeşitli kW) | AutomationDrive, 0,25–75 kW | Stokta
VLT FC 202 (çeşitli kW) | AQUA Drive, pompa/fan uygulamaları | Stokta
MCA 101 | PROFIBUS DP opsiyon kartı | 3-5 iş günü
MCA 120 | PROFINET opsiyon kartı (eski model) | Sınırlı stok
MCA 121 | PROFINET / EtherNet/IP opsiyon kartı (mevcut) | Stokta
VLT 2800 | Eski Nesil Frekans Sürücüsü (üretimi durduruldu — stok durumunu kontrol edin) | Bize ulaşın
Tüm parçalar sevkiyat öncesinde test edilir. Orta Doğu, Amerika ve Avrupa'ya dünya çapında gönderim yapıyoruz. Üretim hattı durması durumunda yedek bir Danfoss VFD'ye mi ihtiyacınız var? Danfoss envanterimize göz atın veya tüm VFD seçeneklerimizi inceleyin. Komple PLC entegrasyon paketleri için PLC yedek parçaları bölümümüze bakın.

Hayır — çoğu FC 302 sürücüsünde yerleşik RS-485 portu ve bir opsiyon kartı aynı dahili iletişim veri yolunu paylaşır. Aynı anda yalnızca bir alan veri yolu protokolü aktif olabilir. Kullandığınız protokole 8-30 değerini ayarlayın.
Alarm 34, veri yolu zaman aşımıdır. 8-03 Kontrol Sözcüğü Zaman Aşımı Süresini kontrol edin; PLC'nizin güncelleme hızından daha düşük ayarlanmışsa, sürücü devre dışı kalır. Test için 2-5 saniyeye yükseltin, ardından üretimde veri yolu çevrim sürenizin 2 katına geri düşürün.
Evet, sürücüyü izlemek veya güç kaybından sonra son hata kodunu görmek istiyorsanız. FC 302 kontrol kartındaki 35 (+) ve 39 (-) terminallerine 24 V DC bağlayın. Aksi takdirde, opsiyon kartı şebeke elektriğiyle birlikte güç kaybeder.
8-02 Kontrol Kaynağı, birçok FC 302 sürücüsünde varsayılan olarak Yalnızca Dijital olarak ayarlanmıştır. Sürücünün başlatma/durdurma komutlarını yalnızca alan veriyolundan kabul etmesini sağlamak için bunu Yalnızca Kontrol Kelimesi olarak değiştirin. Her ikisine de (yerel buton + veriyolu) ihtiyacınız varsa, bunu Dijital Giriş ve Kontrol Kelimesi olarak ayarlayın ve 5-12'de "Veriyolu Başlatma" için dijital girişleri yapılandırın.
Standart PROFINET kablosu: Anahtarlar arasında segment başına 100 m. Sürücünüz anahtardan daha uzaktaysa, bir PROFINET tekrarlayıcı veya ortam dönüştürücü (fiber optik) kurun. Modbus RTU için maksimum mesafe 9600 baud'da 1200 m, 38400 baud'da ise 400 m'dir.
VLT 5000, Profibus DP V1 kartını (parça no. 176Fxxxx) kullanırken, VLT 2800 ise SI-P veya SI-M kartlarını kullanır. Bunların üretimi durdurulmuştur, ancak zaman zaman stoklarımızda test edilmiş kullanılmış üniteler bulunmaktadır. Lütfen tam model numaranızla bizimle iletişime geçin, stok durumunu kontrol edelim.
---
