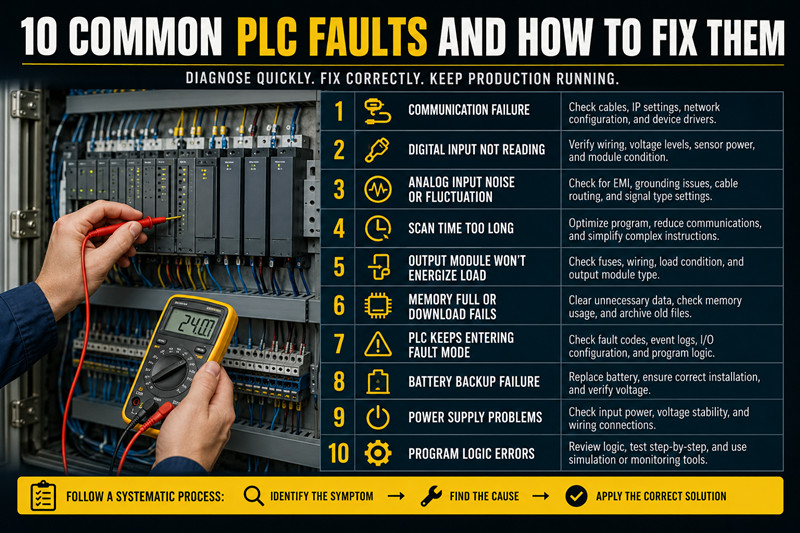

PLC Arıza Giderme: 10 Yaygın Arıza ve Nasıl Giderilir
PLC'ler güvenilirlik için tasarlanmıştır. Bir tanesi arızalandığında, üretim üzerindeki etkisi anında ve pahalı olur. Bununla birlikte, PLC arızalarının büyük çoğunluğu, nitelikli bir teknisyenin kontrol ünitesini değiştirmeden teşhis edip çözebileceği birkaç tekrar eden nedenden kaynaklanır.
Bu kılavuz, endüstriyel ortamlarda karşılaşılan en yaygın on PLC sorununu ve bugün uygulayabileceğiniz pratik sorun giderme adımlarını kapsamaktadır.
Belirtiler: PLC, HMI'ya yanıt vermeyi durduruyor, programlama bilgisayarı çevrimiçi olamıyor, ağ aygıtları veri yolundan kayboluyor.
Yaygın nedenler:
· Gevşek veya hasarlı Ethernet kablosu
· Yanlış IP adresi yapılandırması
· Ağ anahtarlarında çift yönlü uyumsuzluk
· PLC portunda sürücü arızası
Sorun giderme adımları:
1. PLC ve şalterdeki fiziksel kablo bağlantılarını kontrol edin.
2. IP adresinin proje yapılandırmasıyla eşleştiğini doğrulayın (ping testi).
3. Ağ anahtarı port ayarlarının PLC ile uyumlu olduğundan emin olun (otomatik anlaşma veya sabit hız).
4. PLC'yi yeniden başlatın ve anahtarı açın.
5. RS-232/RS-485 seri bağlantı kullanıyorsanız, baud hızı ve eşlik ayarlarını doğrulayın.
Belirtiler: Sensör aktifken modül üzerindeki giriş LED'i sönüyor veya giriş sürekli açık kalıyor.
Yaygın nedenler:
· Yanlış voltaj seviyesi (24V DC ile 110V AC karıştırılmış)
· Giriş modülü başarısız oldu.
· Kablolama hatası veya gevşek terminal
· Sensör güç kaynağı sorunu
Sorun giderme adımları:
6. Giriş terminalindeki gerçek voltajı bir multimetre ile ölçün.
7. Sensörün çalışır durumda olduğunu doğrulayın (yakınlık sensörlerindeki LED göstergelerini kontrol edin).
8. Donanım arızasını elemek için giriş modülünü çalışan bir modülle değiştirin.
9. Sensör tipinin (DC sensörler için PNP veya NPN) modül yapılandırmasıyla eşleştiğini kontrol edin.
Belirtiler: Analog giriş değeri düzensiz bir şekilde sıçrama yapar, gerçekçi olmayan negatif değerler gösterir veya zamanla sapma gösterir.
Yaygın nedenler:
· Yakındaki frekans invertörlerinden veya motorlardan kaynaklanan elektromanyetik girişim (EMI).
· Topraklama döngüsü sorunları
· Sinyal kablosu, güç kablolarının yanından geçer.
· 4-20mA döngü güç sorunu
Sorun giderme adımları:
10. Sinyal kablolarını güç kablolarından en az 6 inç (yaklaşık 15 cm) mesafeyle ayırın.
11. Analog sinyaller için korumalı bükümlü çift kablo kullanın.
12. Vericiye giden 24V DC güç kaynağının stabil olduğunu doğrulayın.
13. Analog modülün sinyal tipinin (0-10V, 4-20mA) sensörle uyumlu olduğunu kontrol edin.
14. PLC programına gürültüyü azaltmak için bir filtre değeri ekleyin (çoğu PLC yazılımı giriş filtrelemesine izin verir).
Belirtiler: Çıktıların güncellenmesinde gözle görülür bir gecikme var, makine tepkisi yavaş, zamanlayıcılar doğru çalışmıyor gibi görünüyor.
Yaygın nedenler:
· Program optimizasyon yapılmadan çok büyüdü.
· Ağda aşırı iletişim trafiği
· Çok fazla pahalı talimat (karmaşık PID döngüleri, trigonometri)
· Analog giriş filtreleme ayarı çok yüksek.
Sorun giderme adımları:
15. Çoğu PLC yazılımı tarama süresi izleme özelliği içerir; öncelikle bunu kontrol edin.
16. İletişim talimatlarını ana program taramasının dışına taşıyın (periyodik görevler kullanın).
17. EtherNet/IP veya PROFINET üzerindeki mesaj sayısını azaltın.
18. Büyük alt programları basitleştirin veya bölün.
19. Zaman açısından kritik uygulamalarda tarama süresi 20 ms'yi aşarsa daha hızlı bir işlemci kullanmayı düşünün.
Belirtiler: Çıkış LED'leri yanıyor ancak yük aktifleşmiyor.
Yaygın nedenler:
· Çıkış modülündeki sigorta atmış.
· Aşırı yüklenme durumu termal korumayı tetikledi.
· Kablolama hatası (ortak hat bağlı değil)
· Yarı iletken çıkışında arıza (katı hal modülleri için)
Sorun giderme adımları:
20. Modül üzerindeki sigorta durumunu kontrol edin (çoğu modülde görünür sigorta göstergeleri bulunur).
21. Cihazı açarken çıkış terminali üzerindeki voltajı ölçün.
22. Yükün açık devre olmadığını doğrulayın (bağlantıyı kesin ve direnci ölçün).
23. Röle çıkışlarında, rölenin tıklama sesini dinleyin; eğer ses yoksa, bobin arızalıdır.
24. Çıkış tipinin (besleme veya alıcı) yük kablolamanızla uyumlu olduğundan emin olun.
Belirtiler: İndirme işlemi bellek hatası nedeniyle başarısız oluyor, yeni talimatlar eklenemiyor, aygıt yazılımı güncellemesi reddediliyor.
Yaygın nedenler:
· Program kodu veya veri tabloları işlemci belleğinin kapasitesini aştı.
· Biriken trend kayıtları, tarif verileri veya geçmiş veriler belleği tüketiyor.
25. Bozuk proje dosyası
Sorun giderme adımları:
26. Programı geliştirme ortamında açın ve bellek kullanımını kontrol edin.
27. CPU'dan trend kayıtlarını, geçmiş verileri ve gereksiz işlem dosyası kayıtlarını temizleyin.
28. Mevcut projeyi arşivleyin ve dosya boyutlarını karşılaştırın; dosya boyutunun büyük olması, kurtarılabilecek veri olduğunu gösterir.
29. Eğer aygıt yazılımı güncellemesi gerekiyorsa, önce projeyi yedekleyin, ardından aygıt yazılımını güncelleyin ve sonra yeniden başlatın.
30. Son çare olarak, fabrika ayarlarına sıfırlayın ve temiz bir yedeklemeden yeniden yükleyin.
Belirtiler: Kontrol ünitesi arıza göstergesi sergiliyor, program duruyor, CPU veya HMI'da arıza kodu görüntüleniyor.
Yaygın nedenler:
· Program mantığı hatası nedeniyle kilitlenmemiş bir arıza oluştu.
· Donanım arızası (işlemci, modül veya güç kaynağı)
· Çalışma sırasında güç kaynağı voltajında düşüş
· Program ve gerçek donanım arasında giriş/çıkış uyumsuzluğu
Sorun giderme adımları:
31. Arıza kodunu hemen kaydedin ve üreticinin dokümanında arayın.
32. Sık karşılaşılan hata kodları şunları gösterir: çıkış aşırı yüklenmesi (Allen Bradley'de F49), G/Ç yapılandırma uyumsuzluğu (Siemens'te 016h), Watchdog zaman aşımı.
33. Önceki olaylar için programlama yazılımındaki olay günlüğünü kontrol edin.
34. Arıza kilitlenmiş mi yoksa kilitlenmemiş mi? Kilitlenmemiş arızalar genellikle donanım arızasından ziyade program mantığıyla ilgili bir sorunu gösterir.
35. Sorun devam ederse ve neden bulunamazsa, sağlam olduğu bilinen bir yedeklemeden geri yükleyin.
Belirtiler: Güç kesintisinde PLC programı kaybediyor, saklanan değerler varsayılan değerlere sıfırlanıyor, pil düşük göstergesi yanıyor.
Yaygın nedenler:
· Pil kullanım ömrünün sonuna ulaştı (genellikle 2-5 yıl).
· Pil doğru takılmamış.
· Yüksek bellek tutma yükü nedeniyle pil voltajı tükeniyor.
Sorun giderme adımları:
36. PLC çalışır durumdayken pili üretici tarafından belirtilen tipte bir pille değiştirin; asla pili bitmiş bir PLC'nin güçsüz kalmasına izin vermeyin.
37. Değiştirme işleminden sonra, saklanan etiketlerin ve programın sağlam olduğunu doğrulayın.
38. Değerler hala kayboluyorsa, pil değiştirme süresi içinde arızalanmış olabilir; değiştirme prosedürünü iyileştirin.
39. Kullanmayı düşünün闪存 (Flash bellek) yeni kurulumlar için pil yerine birincil yedekleme olarak saklanıyor.
Belirtiler: VFD çalışıyor ancak hız komutlarını dikkate almıyor, VFD'de hata kodu görünüyor, PLC iletişim zaman aşımı hatası veriyor.
Yaygın nedenler:
· Yanlış ağ adresi (Düğüm Kimliği veya IP adresi uyuşmazlığı)
· VFD engelleme ağı kontrolünde parametre ayarları
· Yanlış profil kullanılıyor (Allen Bradley VFD'lerde EtherNet/IP için 90 numaralı parametrenin doğru ayarlanması gerekiyor)
· Ağ segmentinde kablo veya anahtar sorunu
Sorun giderme adımları:
40. VFD ağ adresinin PLC yapılandırmasıyla eşleştiğini doğrulayın (RSLogix veya TIA Portal'da kontrol edin).
41. VFD parametrelerinin ağ kontrolüne izin verdiğini doğrulayın (Sürücü Parametreleri → Ağ Kontrolü → Etkin).
42. EtherNet/IP için, PLC'nin G/Ç yapılandırmasındaki montaj örneği numaralarının VFD ile eşleştiğini doğrulayın.
43. Ağ bağlantısını doğrulamak için programlama bilgisayarından VFD'ye ping gönderin.
44. VFD'nin kontrol kaynağının "Tuş Takımı" veya "Terminal" yerine "Ağ" olarak ayarlandığından emin olun.
Belirtiler: Aralıklı arızalar, rastgele giriş tetiklenmesi, açıklanamayan program davranışı, motor çalıştırma sırasında iletişim hataları.
Yaygın nedenler:
· PLC, saha cihazları ve güç dağıtım ünitesi arasında tutarsız topraklama.
· Cihazların birden fazla topraklama yolunu paylaşması durumunda topraklama döngüleri oluşur.
· Kablo hatlarında özel bir sinyal topraklama kablosu bulunmamaktadır.
· PLC panosu bina topraklamasına düzgün şekilde bağlanmamış.
Sorun giderme adımları:
45. PLC kabini ile bina topraklaması arasındaki toprak direncini ölçün; 1 ohm'dan düşük olmalıdır.
46. Topraklama döngülerini önlemek için saha cihazlarında izole edilmiş DC güç kaynakları kullanın.
47. Tüm sinyal bağlantı noktalarının tek bir topraklama noktasına bağlandığından emin olun.
48. PLC yakınındaki iletişim kablolarına ferrit boncuklar takarak yüksek frekanslı gürültüyü bastırın.
49. Sinyal kablolarını özel kablo kanallarına yerleştirin, asla motor güç kablolarının yanına değil.
PLC arızaları nadiren birdenbire ortaya çıkar. Çoğu sorun birkaç kategoriye girer: güç sorunları, iletişim arızaları, kablolama hataları ve gürültü paraziti. Sistematik bir yaklaşım, bir multimetre ve belirli platformun teşhis araçlarının anlaşılması, parça değişimi gerektirmeden sorunların çoğunu çözecektir.
Her arızayı, gözlemlenen belirtileri ve çözümü belgeleyin. Dahili bir bilgi tabanı oluşturun. Bu, tesisinizdeki ortalama onarım süresini azaltmanın en hızlı yoludur.
S: Arızalı bir PLC modülünü her zaman değiştirmeli miyim?
A: Mutlaka öyle değil. Birçok modül "arızası" kablolama, yapılandırma veya güç sorunlarından kaynaklanır. Değiştirmeden önce her zaman sorun giderme işlemlerini yapın. Modüller bazen üretici veya üçüncü taraf servis sağlayıcıları tarafından onarılabilir.
S: PLC programlarının yedeğini ne sıklıkla almalıyım?
A: Her program değişikliğinde yedekleme yapın. Ayrıca, ayrı bir konumda saklanan üç aylık arşiv yedeklemeleri gerçekleştirin. Yedeklemeleri tarih, program sürümü ve makine kimliği ile etiketleyin.
S: Bir PLC, voltaj dalgalanmalarından zarar görebilir mi?
A: Evet. Geçici gerilim bastırıcı (TVS) diyotlar ve uygun topraklama ilk savunma hattıdır. Güç beslemelerine ve iletişim hatlarına aşırı gerilim koruması takın. Düzenli güç düzenlemesi, endüstriyel ortamlarda kendini hızla amorti eder.
S: Bir PLC'nin tipik kullanım ömrü ne kadardır?
A: Uygun ortam ve bakım ile PLC'ler genellikle 15-20 yıl çalışır. Elektrolitik kapasitörlerin eskimesiyle birlikte CPU modülleri ve G/Ç kartları bileşen düzeyinde değiştirme gerektirebilir.
S: Yedek PLC modülleri bulundurmalı mıyım?
A: Kritik makineler için evet. En az bir yedek CPU, bir yedek güç kaynağı ve önemli giriş/çıkış modülleri bulundurun. Kritik olmayan uygulamalar için, distribütörünüzle 24-48 saat içinde değişim için bir servis anlaşması yapın.
