Siemens S7-300 İletişim İşlemcileri: CP 342-5, CP 343-1 ve CP 343-1 Lean

Bir iletişim işlemcisi, S7-300 rafında fiziksel bir yuva işgal eder ancak kontrol işlerinin hiçbirini yapmaz. Tüm işlevi, CPU ile ağ arasında veri aktarmaktır. Bu ayrımı anlamak, bir iletişim işlemcisinin bağlantısını neden açmadığını teşhis etmenin ilk adımıdır.

SIMATIC S7-300, modüler bir prensip etrafında tasarlanmıştır. Bir ray, güç kaynağını, CPU'yu ve bir dizi sinyal modülünü barındırır. CPU, kullanıcı programına, işlem görüntüsüne ve rafı birbirine bağlayan arka panel veri yolu etkinliğine sahiptir. Diğer tüm modüller CPU'ya bağlıdır.

Bir iletişim işlemcisi, bu kalıbın belirli bir açıdan istisnasıdır. Kullanıcı programını değerlendirmez ve alışılagelmiş anlamda girişleri okumaz veya çıkışları yönlendirmez. Yaptığı şey, kendi bellenimi, kendi belleği ve kendi bağlantı yönetimiyle harici bir ağa bağımsız bir arayüze sahip olmaktır. CPU, iletişim işlemcisini arka panel üzerinden veri blokları ve durum sözcükleri alışverişi yapan bir ortak modül olarak ele alır.

Bu mimari sınır, bir bakım mühendisinin bu modüller hakkında bilmesi gereken hemen her şeyi yönetir. Bağlantı sınırları CPU sınırları değil, CP sınırlarıdır. LED davranışı CP davranışıdır. Firmware sürümü bir CP özelliğidir. Kontrol çalışmaya devam ederken iletişim başarısız olursa, arıza neredeyse her zaman sınırın CP tarafındadır.

Bir iletişim işlemcisinin S7-300 rafındaki işlevi

Bir CP, aynı anda iki tarafta da veri yoluna katılan bir bileşendir. Arka tarafta, veri blokları, parametre ataması ve teşhis kayıtlarından oluşan tanımlanmış bir arayüz aracılığıyla veri talep edip veri göndererek arka panel veri yolu üzerinden CPU ile iletişim kurar. Ön tarafta ise, PROFIBUS DP, Endüstriyel Ethernet veya eski modellerde kullanılan özel bir seri bağlantı gibi harici bir ağa doğru bir veya daha fazla fiziksel portu yönlendirir.

Bu düzenleme, kontrol ünitesinin (CP) arızalanması durumunda tesis sürecinin durmasına neden olmayacağı anlamına gelir. Bir kontrol ünitesi ağ bağlantısını kaybettiğinde, işlemci (CPU) programını yürütmeye ve makineyi kontrol etmeye devam eder. Sadece arızalı yol üzerinden veri alışverişi durur. Bu bir tasarım özelliğidir ve aynı zamanda iletişim hatalarının, bir operatör denetim sisteminin değerlerini kaybettiğini bildirene kadar fark edilmemesinin de nedenidir.

CPU ve CP arasındaki veri alışverişi anlık değildir. Bu, arka panelin taranması ve ağ tarafındaki bağlantı durumu tarafından kontrol edilen, tanımlanmış bir istek ve onay döngüsüdür. Bir denetleyici bir değişiklikten çok kısa bir süre sonra bir değeri okuduğunda, bu değer hala önceki alışverişi yansıtabilir. Alışveriş modelini anlamak, aslında bir arıza yerine zamanlama hatası olan bir durumun yanlış teşhis edilmesini önler.

Her bir CP, donanım yapılandırma aracı tarafından oluşturulan ve indirilen bir parametre atamasına sahiptir. Bu atama, adresleri, bağlantı uç noktalarını, protokol seçeneklerini ve teşhis davranışını tanımlar. Geçerli bir ataması olmayan bir CP, LED'leri güç gösterse bile çevrimiçi olmaz. Bu nedenle yapılandırma, donanımın bir parçasıdır, üstündeki isteğe bağlı bir katman değildir.

Bir CP'nin ayrıca, CPU işletim sisteminden ayrı olan kendi bellenimi de bulunur. Bellenim sürümü, hangi işlevlerin kullanılabilir olduğunu belirler. Aynı sipariş numarasına sahip ürünler yıllar içinde farklı bellenim sürümleriyle teslim edilebilir ve doğru sipariş numarasına sahip ancak farklı bir bellenim sürümüne sahip bir yedek CP, değiştirdiği üniteden farklı davranabilir.

Bütün bunların pratik sonucu, sınır boyunca izlenen bir teşhis dizisidir. Öncelikle CPU ve CP'nin arka panel üzerinden iletişim kurup kurmadığını belirleyin. Ardından CP'nin geçerli bir ağ arayüzüne sahip olup olmadığını belirleyin. Son olarak, ağdaki karşı tarafın yanıt verip vermediğini belirleyin. Ancak bu üç katman çözüldükten sonra uygulama programını incelemek mantıklı olur.

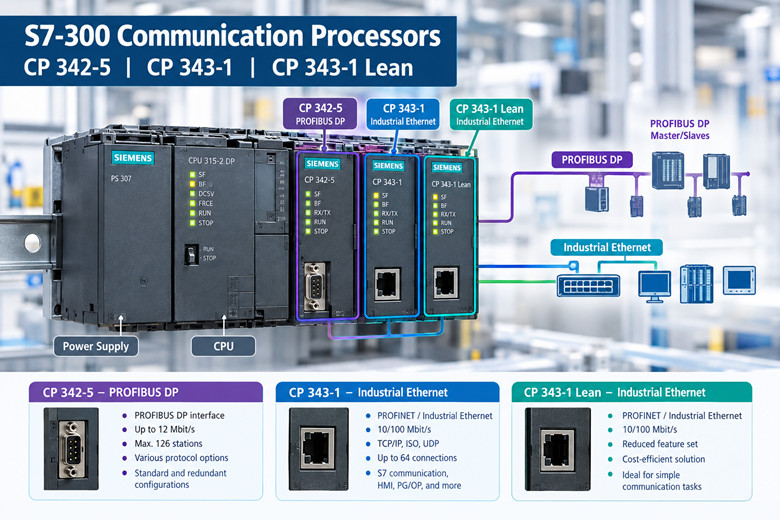

Karşılaşacağınız CP aileleri: PROFIBUS, Endüstriyel Ethernet ve entegre port.

S7-300 için iletişim işlemcileri üç ana kategoriye ayrılır ve kategori, modülün hizmet verdiği ağı belirler.

İlk kategori, CP 342-5 ile temsil edilen PROFIBUS DP iletişim işlemcisidir. Bu aile, bir CPU'ya kendi entegre DP portundan bağımsız olarak çalışan bir PROFIBUS DP arayüzü sağlar. DP master veya DP slave olarak çalışabilir ve bir rafın ikinci bir PROFIBUS hattına, daha yoğun bir DP segmentine veya teşhis veya mimari nedenlerle CPU'nun kendi portundan izole edilmiş bir DP arayüzüne ihtiyaç duyduğu durumlarda kullanılır.

İkinci kategori ise CP 343-1 ve CP 343-1 Lean ile temsil edilen Endüstriyel Ethernet iletişim işlemcileridir. Bu modüller, rafı Ethernet ağlarına bağlar ve ISO ve TCP/IP taşıma protokolleri üzerinden klasik S7 iletişiminden PROFINET IO rollerine kadar çeşitli protokolleri destekler. Bu aile, günümüzde çoğu denetim, veri kayıt ve mühendislik sisteminin kullandığı ağ Ethernet olduğu için, modern değiştirme talebine hakim olan ailedir.

Üçüncü kategori ise entegre porttur ve bu ayrı bir modül değildir. Birçok S7-300 işlemci, işlemci tipine bağlı olarak, yerleşik bir PROFIBUS DP portu, yerleşik bir PROFINET portu veya her ikisiyle birlikte gelir. Entegre port bir CP değil, bir işlemci işlevidir. İşlemcinin kaynaklarını paylaşır ve donanım yapılandırmasında ayrı bir yuva girişi olarak değil, işlemcinin bir parçası olarak görünür.

Bu ayrım, sayım ve arıza tespiti açısından önemlidir. Entegre bir Ethernet portuna ve bir CP 343-1'e sahip bir raf, iki bağımsız Ethernet arayüzüne sahiptir ve birindeki arıza diğerini mutlaka etkilemez. Yalnızca entegre bir porta dayanan bir rafta, ağ arızalandığında incelenecek bir CP yuvası yoktur ve teşhis yolu CPU'nun içine kayar.

Bu durum, tedarikçi uyumluluğu ve tasarımın yaşı açısından da önemlidir. CP 343-1 ailesi, bir tesisin, işlemcisinde yerleşik Ethernet bağlantı noktası bulunmayan veya yerleşik bağlantı noktasının zaten başka bir amaçla kullanıldığı bir rafta Ethernet bağlantısına ihtiyaç duyduğu durumlarda belirtilen modüldür. Birçok eski kurulum tam olarak bu temelde oluşturulmuştur ve yedek parça alımlarını yönlendiren de bu raflardır.

Dördüncü bir kategori olan seri iletişim işlemcisi, daha önceki S7-300 serisinde, işlevine bağlı olarak 6GK7 342-5, 6ES7 340 ve 6ES7 341 aralığında sipariş numaralarıyla mevcuttu. Seri iletişim işlemcileri bu makalenin kapsamı dışında olsa da, bir rafın envanterini çıkaran bir bakım mühendisi, eski bir kurulumdaki her iletişim işlemcisinin bir ağ modülü olmadığını bilmelidir. Etiketteki sipariş numarası, ön panel hakkındaki herhangi bir varsayımdan daha hızlı bir şekilde soruyu çözer.

Tüm kategorilerde çalışma prensibi aynı kalır. Modül bir ağ arayüzüne, CPU programa sahiptir ve arka panel aralarındaki verileri taşır. Bu prensip, harici ortamın korumalı iki telli bir veri yolu, bükümlü çift Ethernet kablosu veya bir dönüştürücünün arkasındaki fiber segmenti olması fark etmeksizin geçerlidir.

CP 343-1 ve CP 343-1 Lean: Sipariş numarasını ve özellik ayrımını okuma

Burada ele alınan versiyondaki CP 343-1, 6GK7343-1EX30-0XE0 sipariş numarasını taşımaktadır. Bu kod, bir aile ön eki, bir varyant rakamı, bir versiyon alanı ve bir teslimat alanı olmak üzere dört bölüme ayrılır ve herhangi bir satın alma veya değiştirme kararı vermeden önce her bir alanı dikkatlice okumak önemlidir.

Bu makalede kullanılan parça, SIMATIC S7-300'ü ISO ve TCP/IP üzerinden Endüstriyel Ethernet'e bağlar. Modül, ERTEC 200 iletişim çipi üzerine kurulu entegre iki portlu bir anahtar içerir ve 10/100 Mbps hızında iki adet RJ45 portu sunar. Yapılandırmaya bağlı olarak PROFINET IO denetleyicisi veya PROFINET IO cihazı olarak çalışabilir.

İletişim fonksiyonları seti, S7 iletişimi, veri alma ve yazma hizmetleri, RFC1006 üzerinden gönderme ve alma, çoklu yayın, DHCP ve NTP zaman senkronizasyonunu kapsar. Pratik anlamda, bu kombinasyon, tek bir modül aracılığıyla denetleyici veri toplama, mühendislik erişimi, tesis genelinde zaman senkronizasyonu ve kontrolörler arasında eşler arası iletişimi destekler.

Siemens, bu ürün ailesi için planlama sınırı olarak CPU başına sekiz adede kadar iletişim veya fonksiyon modülü listeliyor ve kesin sayının CPU tipine bağlı olduğunu belirtiyor. Sınır, modül sayısı olarak ifade edilen bir CPU özelliğidir; bu nedenle, daha büyük bir iletişim bütçesine sahip bir CPU, daha küçük bir bütçeye sahip kompakt bir CPU'dan daha fazla CP taşıyabilir. Belirli bir rafa uygulanan sayı, yalnızca CP veri sayfasından değil, o raftaki CPU'ya göre okunmalıdır.

CP 343-1 Lean, 6GK7343-1CX10-0XE0 sipariş numarasına sahiptir. Lean etiketi, daha düşük maliyetle azaltılmış bir işlev setini işaret eder ve bu azalma, fiziksel arayüzden ziyade protokol ve bağlantı profiline odaklanmıştır. Bir Lean modülü hala 10/100 Mbps hızında iki RJ45 portu sunar, bu nedenle kabindeki kablolama ve anahtar topolojisi, tam CP 343-1 ile aynıdır.

Lean özellik ayrımı spesifiktir. Sunucu işlevinde TCP/IP ve UDP, RFC1006 gönderme ve alma, getirme ve yazma hizmetlerini ve S7 iletişimini destekler. PROFINET IO cihazı olarak çalışabilir. Tam modülün PROFINET IO denetleyici yeteneğini ve tam modülün çoklu yayın, DHCP ve NTP işlev setini taşımaz.

Bağlantı sayıları, tasarım açısından belirleyici bir şekilde farklılık gösterir. CP 343-1 Lean, maksimum sekiz GÖNDER/AL bağlantısını ve maksimum dört S7 bağlantısını destekler; çoklu protokol modunda çalışırken on ikiye kadar aktif bağlantıya izin verir. Tam CP 343-1, daha geniş eş zamanlı katılım gerektiren raflar için tasarlandığı için aynı azaltılmış üst sınırları yayınlamaz.

Tablo yerine sade bir karşılaştırma olarak yazıldığında, ayrım şu şekildedir: Tam CP 343-1: ISO ve TCP/IP, PROFINET IO denetleyicisi veya IO cihazı, entegre iki portlu anahtar, S7 iletişimi, alma/yazma, RFC1006 gönderme/alma, çoklu yayın, DHCP, NTP. Sade CP 343-1: TCP/IP ve UDP, RFC1006 gönderme/alma, alma/yazma, sunucu olarak S7 iletişimi, yalnızca PROFINET IO cihazı, iki RJ45 portu, sekiz GÖNDERME/ALMA bağlantısı, dört S7 bağlantısı, çoklu protokol modunda on iki aktif bağlantı.

Seçim kuralı doğrudan bu listelerden çıkar. Eğer rafın PROFINET IO cihazlarını kontrol etmesi gerekiyorsa, tam CP 343-1 gereklidir. Eğer rafın sadece başkasının PROFINET kontrol cihazında bir IO cihazı olması veya sadece denetleyici veri alışverişi ve mühendislik erişimi sağlaması gerekiyorsa, Lean modülü yeterlidir ve buna göre fiyatlandırılmıştır.

Her iki modül de Siemens'in kendi ürün sayfalarında, burada listelenen ürün numaraları için ürün iptali veya yedek parça statüsünde yer almaktadır. Bu durum, modüllerin çalışmayı durdurduğu veya mevcut kurulumlar için desteğin sona erdiği anlamına gelmez. Bu, yeni üretim tedarikinin devam eden seri üretimden ziyade yedek parça bulunabilirliğine bağlı olduğu anlamına gelir.

Modül tedarikinde en faydalı beceri, sipariş numarası okuryazarlığıdır. 6GK7343 ön eki, Ethernet iletişim işlemcisi ailesini tanımlar. Sonraki rakamlar varyantı ve sürümü ayırt eder ve son blok teslimat biçimini belirtir. Ön panelde aynı görünen iki modül, farklı ürün yazılımı katmanlarına ve farklı işlev setlerine sahip farklı sipariş numaraları taşıyabilir. Modülün görünümü değil, üzerindeki etiket belirleyicidir.

Bir modül üzerindeki tam kod bu makalede listelenen kodlardan herhangi biriyle eşleşmiyorsa, doğru işlem modül etiketinden tam sipariş numarasını okumak ve bu dizeye göre arama yapmaktır. Siemens, ürün ailesinin üretim ömrü boyunca birden fazla sürüm yayınladı ve sürüm alanı en sık gözden kaçırılan kısımdır.

CP 342-5 ve PROFIBUS DP yolu

CP 342-5, S7-300 için PROFIBUS DP iletişim işlemcisidir. Sipariş numarası 6GK7342 ile başlar ve bu tipin üretim ömrü boyunca birkaç versiyonu bulunduğundan, tam kod modül etiketinden okunmalıdır.

Bu bileşenin rolü, rafa CPU üzerinden çalışan bir PROFIBUS DP arayüzü sağlamaktır. "CPU üzerinden" ifadesi burada önemlidir. CP, DP protokolünü kendi işlemcisinde, kendi belleğini kullanarak işler ve elde edilen verileri arka panel üzerinden CPU ile paylaşır. CPU'nun kendi tarama işlemi DP telgraf işleme için harcanmaz.

Bir CP 342-5, DP master veya DP slave olarak yapılandırılabilir. Master olarak, kendisine atanan DP slave'lerini sorgular ve CPU'nun okuduğu ve yazdığı giriş ve çıkış görüntülerini korur. Slave olarak ise, harici bir DP master'ın sorgulamasına yanıt verir ve rafın verilerini kontrol etmediği bir ağa sunar.

Ana kontrol ünitesi rolü, yenileme ve genişletme çalışmalarında daha yaygındır. Bir tesis yeni bir DP segmenti ekler veya kablo uzunluklarını kısaltmak ve arıza riskini azaltmak için mevcut bir segmenti böler ve CP 342-5, CPU'nun entegre portunu veya programını bozmadan ikinci ana kontrol ünitesini sağlar.

Köle rolü, eski bir S7-300 rafının daha yeni bir kontrol cihazına veri sunması gerektiğinde veya bir S7-300 rafının diğerine bağlı bir istasyon olarak hizmet vermesi gerektiğinde ortaya çıkar. Köle yapılandırmasında, CP dağıtılmış bir G/Ç istasyonu olarak yapılandırılır ve raf, harici ana cihaza karşı bir ET 200 istasyonu gibi davranır.

DP işlemleri CPU dışında gerçekleştirildiği için, CP 342-5 ayrıca DP arızalarını kontrol programından da izole eder. Bozuk bir DP segmenti, kayıp bir slave veya bir veri yolu kısa devresi, CP'yi ve etkilenen segmenti etkilerken, CPU rafın yönettiği diğer her şeyi kontrol etmeye devam eder. Arızaya ilişkin teşhis kayıtları CP'de bulunur ve donanım yapılandırma aracı aracılığıyla okunur.

CP 342-5 tarafından hizmet verilen DP segmenti, standart PROFIBUS kurallarıyla sınırlıdır. Segment uzunluğu, iletim hızına, kablo tipine, tekrarlayıcı sayısına ve veri yolunun yüküne bağlıdır. Bu kurallar, CP tarafından yönlendirilen bir segment için de, CPU tarafından yönlendirilen bir segment için olduğu gibi geçerlidir, çünkü CP, aynı fiziksel katman davranışına sahip uyumlu bir DP ana veya bağımlı cihazıdır.

Tedarik için, pratik talimatlar Ethernet ailesiyle aynıdır. Modül etiketinden sipariş numarasının tamamını okuyun ve tam dizeyi parça kimliği olarak kabul edin. CP 342-5 sürümleri bellenim ve desteklenen fonksiyon seti bakımından farklılık gösterir ve bir yedek parça, kurulu sürümün gereksinimlerine ve işlevine uygun olmalıdır. Eski bir S7-300 rafını hizmette tutan alıcılar, hat kesildiğinde arıza anında değil, modül rafta hala okunabilir durumdayken envanter sırasında tam dizeyi kaydetmelidir.

Bir işlemci aslında kaç modül ve bağlantı taşıyacak?

Bir rafın iletişim kapasitesini belirleyen iki ayrı sınır vardır ve bunların karıştırılması, derlenemeyen tasarımlara veya açılmayan bağlantılara yol açar.

İlk sınırlama, bir CPU'nun kabul edeceği iletişim ve fonksiyon modüllerinin sayısıdır. Siemens, CP 343-1 ailesi için CPU başına sekiz adede kadar modül planlama rakamı belirtiyor ve kesin rakamın CPU tipine bağlı olduğunu söylüyor. Bu bir donanım yapılandırma sınırıdır. Bu sınır aşılırsa, yapılandırma aracı atamayı reddedecektir.

İkinci sınır, tek bir CP'nin aynı anda taşıyabileceği bağlantı sayısıdır. Bu, CP'nin kendi bellenimi ve belleğinde tutulan bir modül sınırıdır. CP 343-1 Lean için yayınlanan üst sınırlar sekiz GÖNDER/AL bağlantısı, dört S7 bağlantısı ve çok protokollü modda on ikiye kadar aktif bağlantıdır. Tam CP 343-1 aynı azaltılmış üst sınırları taşımaz, bu da tam sürümü satın almanın amacıdır.

Dolayısıyla bir rack'in toplam iletişim kapasitesi tek bir sayı değildir. Hangi CPU'nun mevcut olduğuna, CPU'nun kaç CP kabul ettiğine ve hangi CP varyantlarının takılı olduğuna bağlıdır. Aynı ray üzerine aynı sayıda yuva ile inşa edilen iki rack, bu üç değişkene bağlı olarak çok farklı bağlantı sayılarına sahip olabilir.

Bağlantı sayıları kablo sayısına göre değil, rollere göre tüketilir. Veri toplama için S7 bağlantıları açan tek bir denetim sistemi S7 bağlantıları tüketir. Yapılandırılmış S7 iletişimini açan eş denetleyiciler S7 bağlantıları tüketir. RFC1006 üzerinden gönderme ve alma hizmetleri GÖNDERME/ALMA bağlantıları tüketir. Çoklu protokol işlemi, protokol başına tavan sınırlamaları geçerli olmaya devam ederken toplam aktif sayıyı artırabilir.

Pratik test, envanter ve aritmetik hesaplamalardan oluşur. Rafa bağlantı açan her sistemi listeleyin, her birini protokole göre sınıflandırın ve gereksinimleri, takılı CP'lerin yayınlanmış tavan değerlerine karşı toplayın. Toplam bir tavan değerini aşarsa, rafta bir arıza yoktur, tasarım sınırı vardır ve çözümler farklı bir CP varyantı, ek bir CP veya mevcut arayüzler arasında bağlantıların yeniden dağıtılmasıdır.

Entegre port, hesaplamaları değiştirir. Bir CPU'da yerleşik bir Ethernet veya PROFINET portu varsa, bu port herhangi bir CP'den bağımsız olarak kendi bağlantı kapasitesini taşır. Yerleşik bir porta ve bir CP 343-1 Lean'e sahip bir raf, Lean tavanları tek başına dar görünse bile, yerleşik port yükün bir kısmını emdiği için toplam bağlantı talebini karşılayabilir.

Hangi arayüzün hangi bağlantıyı taşıdığı bilgisi, bir rafın yeniden tasarlanmadan değiştirilmesine olanak tanır. Yeni bir veri kayıt cihazı veya yeni bir denetleyici düğüm eklendiğinde, ilk soru hangi arayüze bağlanacağı, ikincisi ise bu arayüzün yayınlanmış tavan değerine karşı yeterli kapasiteye sahip olup olmadığıdır.

Modül sayısı sınırı, aşılması daha zor bir kısıtlamadır çünkü bir CP eklemek bir yuva tüketir. Bir CPU sınırlı sayıda iletişim modülü kabul ediyorsa ve bu yuvalar zaten doluysa, ek bir CP çözüm olarak kullanılamaz ve çözüm daha yüksek kapasiteli bir CPU'ya veya bağlantıların mevcut modüller üzerinde birleştirilmesine kayar.

CP çevrimiçi olmadığında LED'leri okumak

CP'deki LED teşhisleri, mimariyle aynı katmanlı mantığı izler. Ön panel, modülün durumunu, arka panel arayüzünün durumunu ve ağ arayüzünün durumunu bildirir ve bunları bu sırayla okumak, herhangi bir yazılım açılmadan önce arızayı bir katmana kadar daraltır.

Güç ve çalışma göstergeleri modülün çalışır durumda olduğunu gösterir. Hiç ışık yanmayan bir CP modülü, ağ sorunu değil, kabin sorunu olan bir besleme veya yerleştirme problemine sahiptir. İlk fiziksel kontroller, modülün ray üzerine doğru şekilde yerleştirildiğinden, arka panel konektörünün takılı olduğundan ve rafın güç kaynağının modül sırasına gerekli voltajı sağladığından emin olmaktır.

Mevcutsa, veri yolu arıza göstergesi, arka panel üzerinden CPU ile iletişim durumunu bildirir. Ağ etkinliği olmadan yanan bir arıza ışığı, kabloda değil, yapılandırmada veya sınırın CPU tarafında bir sorun olduğunu gösterir. Yaygın nedenler arasında oluşturulmuş ancak indirilmemiş bir yapılandırma, fiziksel yuva düzeniyle uyuşmayan bir yapılandırma veya raf içinde adres çakışması yer alır.

Ağ göstergeleri, harici arayüzün durumunu bildirir. CP 343-1 ailesinde bunlar, iki RJ45 portu ve bağlantı ve etkinlik durumuyla ilişkilidir. Bağlantısı olmayan bir portun, bir ortağa elektriksel bağlantısı yoktur; bu bir kablolama veya anahtar sorunudur. Bağlantısı olan ancak etkinliği olmayan bir portun canlı bir fiziksel bağlantısı vardır ve trafik yoktur; bu da araştırmayı adreslemeye, protokol yapılandırmasına veya eş cihaza kaydırır.

Teşhis tamponu ve modül teşhis kayıtları, LED panelin sağlayabileceğinden daha fazla ayrıntı içerir. Donanım yapılandırma aracı bu kayıtları okur ve yapılandırma hataları, bağlantı arızaları ve donanım arızaları dahil olmak üzere belirli arıza durumlarını rapor eder. LED'ler arka panele veya bir bağlantıya işaret ettiğinde, teşhis kaydı belirli nedeni belirler.

Bağlantısını sık sık açmayan bir CP'nin, gerçeklikle uyuşmayan geçerli bir yapılandırması vardır. Parametre ataması, değişmiş bir eş adresini, eşin desteklemediği bir protokol seçeneğini veya modülün kapasitesini aşan bir bağlantı türünü belirtebilir. LED'ler bağlantıyı ve etkinliği gösterebilir, ancak bağlantı kurulmaz çünkü hata kabloda değil, atamadadır.

Ürün yazılımı ve fonksiyon seti uyumsuzluğu, LED'lerin göstermeyeceği ayrı bir hata türüdür. Yüklenen ürün yazılımının desteklemediği bir fonksiyon yapılandırıldığında, modül yapılandırmayı reddedebilir veya bağlantı kurulmasında başarısız olabilir. Modülden ürün yazılımı sürümünü okuyup yapılandırılmış fonksiyon setiyle karşılaştırmak, bu hata türünü çözer.

Değiştirme, ilk adım değil, son adımdır. En çok zaman kazandıran sıra fiziksel, ardından arka panel, ardından ağ, ardından yapılandırma, ardından bellenim ve ancak ondan sonra donanımdır. Katmanlar sırayla çalışıldıktan sonra, arızalı olarak iade edilen CP'lerin büyük bir kısmının yapılandırma veya kablolama kaynaklı olduğu tespit edilir.

Bu modüllerin şu anda yedek parça statüsünde bulunmasının sebebi nedir?

S7-300'ün üretiminin ve satışının durdurulduğu tarih, PM410 durum kilometre taşı olan 1 Ekim 2025 olarak açıklandı. Üretim ve satışın sonlanma tarihi olan PM490 ise 1 Ekim 2033 olarak planlanmıştır. Siemens, S7-300 ve ET 200M ailelerinin yedek parça olarak 2033 yılına kadar temin edilebileceğini belirtmektedir.

Bu zaman çizelgesi, CP 342-5, CP 343-1 ve CP 343-1 Lean modellerini tamamen üretimden kalkmış bir ürün yerine, uzun bir yedek parça dönemine yerleştiriyor. Yedek parça statüsü, seri üretim sona ermiş ve ürün aktif katalogdan çıkarılmış olsa bile, modüllerin belirli bir süre boyunca tedarikçinin yedek parça kanalından temin edilebileceği anlamına gelir.

S7-300 raflarını kullanan bir tesis için bu durumun pratik anlamı, işlevde bir değişiklikten ziyade tedarik davranışında bir değişikliktir. Mevcut modüller çalışmaya devam eder ve bu süre zarfında onarım ve değiştirme için desteklenmeye devam eder. Yeni stok, yedek parça kanalları aracılığıyla, bu kanalın gerektirdiği teslim süreleri ve fiyatlandırma davranışıyla gelir.

1 Ekim 2025 tarihinin açıklanmasının planlama açısından önemli bir ikinci sonucu daha var. Yeni tasarımlarda S7-300'ü tercih eden danışmanlar ve entegratörler mevcut platformlara geçtiler; bu da kurulu S7-300 raflarının sayısının artık sabit ve yavaş yavaş azalan bir popülasyon olduğu anlamına geliyor. Yedek parça talebi bu popülasyondan kaynaklanıyor ve çalışmasını sağlayan modüller giderek daha çok orijinal kanaldan değil, uzman tedarikçilerden temin ediliyor.

2033 dönüm noktası, planlama ufkunu belirliyor. Bu tarihten sonra S7-300 raflarını çalıştırmayı planlayan bir tesis, aradaki yılları ya yeterli yedek parçayı stoklamak ya da geçişi planlamak için bir fırsat penceresi olarak değerlendirmelidir. İki strateji birbirini dışlamaz ve birçok tesis her ikisini de aynı anda yürütür; kritik modülleri stoklarken, durdurulması en pahalı olan işlemlerin yapıldığı rafların değiştirilmesini planlar.

Bir kontrol ünitesinin (CP) belirli bir tesis için kritikliği, ne kadar stoklanması gerektiğini belirler. CP'si yalnızca denetim verilerini taşıyan bir raf, CP arızasına saatlerce veya günlerce dayanabilir. CP'si başka bir kontrol ünitesine kilitlenme verilerini taşıyan bir raf ise, arızaya dakikalarca dayanamayabilir. Doğru yedek parça miktarı, tek tip bir stoklama kuralından değil, prosesin sonucundan kaynaklanır.

Bu modüllerin tedariği, yenilenmiş ve fazla stok pazarını da içermektedir; bu durum önemlidir çünkü 2033'e kadar olan süre uzundur ve kurulu taban sınırlıdır. Saygın bir tedarikçiden alınan temiz ve test edilmiş bir modül, sipariş numarası ve bellenim eşleştiği sürece yeni bir modülle aynı işlevi görür. Siemens otomasyon yedek parçaları Uzman bir kaynaktan temin edilen malzeme, bir arıza ile bir sonraki planlı bakım durdurması arasındaki boşluğu doldurabilir.

Kaçınılması gereken risk, arıza anında keşfedilen bir uyumsuzluktur. Tam sipariş numarası ve bellenim doğrulanmadan satın alınan bir modül, PLC programındaki yapılandırmayla eşleşmeyen bir fonksiyon setiyle gelebilir. Bu uyumsuzluğun maliyeti, yedek parçanın önlemeyi amaçladığı ikinci bir arıza süresi penceresidir.

Yedek parça satın almadan önce nelere dikkat etmelisiniz?

En değerli kayıt, modül etiketinden okunan eksiksiz sipariş numarasıdır. Ethernet ailesi için bu numara 6GK7343 ile başlar; CP 342-5 için ise 6GK7342 ile başlar. Teslimat bloğunu da içeren eksiksiz dize, parça kimliğidir. Eksiksiz dizeden daha azı bir tahmindir.

İkinci kayıt, donanım yapılandırma aracı aracılığıyla modülden okunan aygıt yazılımı sürümüdür. Aygıt yazılımı, işlev setini belirler ve farklı bir aygıt yazılımı sürümündeki bir değiştirme, yapılandırmanın gereksinimlerini karşılayabilir veya karşılamayabilir. Sürüm düşürmenin mümkün olmadığı durumlarda, aygıt yazılımı alt sınırı bir satın alma kısıtlaması haline gelir.

Üçüncü kayıt, fiziksel yuva konumu ve raf düzenidir. Yuva konumu, donanım yapılandırmasının bir parçasıdır ve indirilen yapılandırmanın fiziksel rafla eşleşmeye devam etmesi için değiştirilen parçanın aynı konumda olması gerekir. Yuva numaralarının görülebildiği rafın bir fotoğrafını çekmek bir dakika sürer ve zaman baskısı altında çözülmesi zahmetli olan bir tür yapılandırma hatasını önler.

Dördüncü kayıt, iki portlu bir CP'deki port kullanımını da içeren, modüle bağlı ağ topolojisidir. Bir CP 343-1 veya CP 343-1 Lean, iki RJ45 portu sunar ve hangi portun hangi segmente veri sağladığı, kurulumun kimliğinin bir parçasıdır. Bu eşleştirmeyi kaydetmek, bir kapatma sırasında topolojiyi yeniden keşfetmeye gerek kalmadan, değiştirme işleminin doğru şekilde kablolanmasını sağlar.

Beşinci kayıt, protokole göre sınıflandırılmış ve modülün kapasite sınırlarıyla karşılaştırılmış bağlantı envanteridir. Bu kayıt, yedek parça siparişi vermek için gerekli değildir, ancak yedek parçanın mevcut bağlantı yükünü taşıyacağını doğrulamak için gereklidir. Yük bir kapasite sınırına yaklaştığında, yedek parça kararı ve kapasite kararı birlikte verilmelidir.

Altıncı kayıt, raftaki CPU tipidir, çünkü modül sayısı sınırı bir CPU özelliğidir. Birkaç raf için yedek bir CP'yi standartlaştıran bir tesis, seçilen modülün bunlar arasındaki her CPU tipinde kabul edilebilir olduğunu doğrulamalıdır.

Envanter uygulamaları, tek tek kayıtlar kadar önemlidir. Raflar sağlamken her bir CP için bu altı maddeyi kaydeden bir tesis, yedek parça programına sahipken, arıza sonrasında bunları kaydeden bir tesis ise kurtarma çabasına girişir. Aradaki fark, çalışma dışı kalma süresi saatleriyle ölçülür ve kayıtların maliyeti dakikalarla ölçülür.

Birden fazla CP taşıyan raflar için kayıtlar raf başına değil, modül başına tutulmalıdır. Aynı raftaki iki CP, farklı işlev setlerine sahip farklı varyantlar olabilir ve raf düzeyindeki bir kayıt bunları birbirinden ayırt edemez.

Satın alma işleminin kendisi bir eşleştirme egzersizidir. Sipariş numarası eşleştirilir, ürün yazılımı tabanı karşılanır, fonksiyon seti bağlantı envanterine göre doğrulanır ve yuva konumu korunur. Bu dört koşulu karşılayan bir yedek parça, rafı yapılandırma değişikliği olmadan önceki durumuna geri döndürür; bu da bir iletişim işlemcisi için başarılı bir yedek parça olayının tanımıdır.

Takılı modülün tam olarak eşleştirilemediği durumlarda, örneğin sürüm artık hiçbir fiyata bulunamıyorsa, bir sonraki adım belgelenmiş bir ikame işlemidir: aynı sipariş numarasına sahip en yüksek sürüm, yapılandırmanın fonksiyon seti yeni bellenime göre kontrol edilerek ve bağlantı envanteri yeni modülün kapasite sınırlarına göre doğrulanarak kullanılır. İkame işlemi, yedek parça süresi içinde, doğaçlama değil belgelenmiş olması koşuluyla, meşru bir yoldur.

Eski S7-300 iletişim sistemleri için stok oluşturan alıcılar, tutarlılığa da önem vermelidir. Çoğu rafa uyan tek bir varyantı bulundurmak, birkaç kısmi eşleşmeyi bulundurmaktan daha faydalıdır, çünkü on iki raftan yalnızca birine uyan bir yedek parça, bir varlıktan ziyade bir yükümlülüktür. Siemens PLC modülleri Stokta tutulan ürünler, tesis genelindeki kayıtlı sipariş numaraları arasından, hizmet verdikleri rafların önem derecesine göre ağırlıklandırılarak seçilmelidir.

Son aşama, kurulumdan önce doğrulama işlemidir. Mümkünse, değiştirilecek modül, donanım yapılandırma aracıyla tezgah üzerinde okunmalı, sipariş numarası ve bellenimi satın alma kaydıyla karşılaştırılmalı ve ardından bir kapatma penceresi sırasında canlı bir rafa takılmalıdır. Tezgah üzerinde doğrulama işlemi birkaç dakika sürer ve en kötü anda bir uyumsuzluğun keşfedilme olasılığını ortadan kaldırır.

Bir iletişim işlemcisi bir yuva işgal eder ancak programın hiçbirini çalıştırmaz. Bir arayüze, bir bellenim görüntüsüne, bir yapılandırmaya ve sabit bir bağlantı sınırı kümesine sahiptir. S7-300 serisi, 1 Ekim 2025'te yedek parça statüsüne girdi ve üretim sonu tarihi 1 Ekim 2033 olarak belirlendi. Bu tarihler arasında, hizmette kalan raflar eşleşen yedek parçalara bağlıdır ve bu raflardaki iletişim işlemcileri için tutulan kayıtlar, herhangi bir arızanın ne kadar hızlı çözüleceğini belirler. Siemens S7-300 yedek parçaları Eski bir raf sisteminin iletişimini sağlayan şey, eksiksiz bir sipariş numarası ve bir ürün yazılımı katmanına göre kaynaklanmasıdır.
