S7-300 dijital giriş/çıkış ailesi, girişler için SM 321, çıkışlar için SM 322 ve birleşik giriş/çıkış için SM 323'ten oluşmaktadır. SM 327 ise programlanabilir birleşik modüldür. Bu modüller, CPU ve arayüz modüllerinin (IM) yanında S7-300 rafına monte edilir ve aynı sinyal modülleri ET 200M dağıtılmış raflarda da bulunur. Siemens, S7-300 ve ET 200M ailelerinin 2033 yılına kadar mevcut olduğunu belirtmektedir. Bu da bu modüllerin uzun bir yedek parça dönemine sahip olduğunu, yani üretimden kaldırılmadığını göstermektedir. Bu, tanımlamaya, eşleştirmeye veya değiştirmeye çalıştığınız modül için bir referanstır.

Dijital modül sipariş numarasını nasıl okuyabilirim?

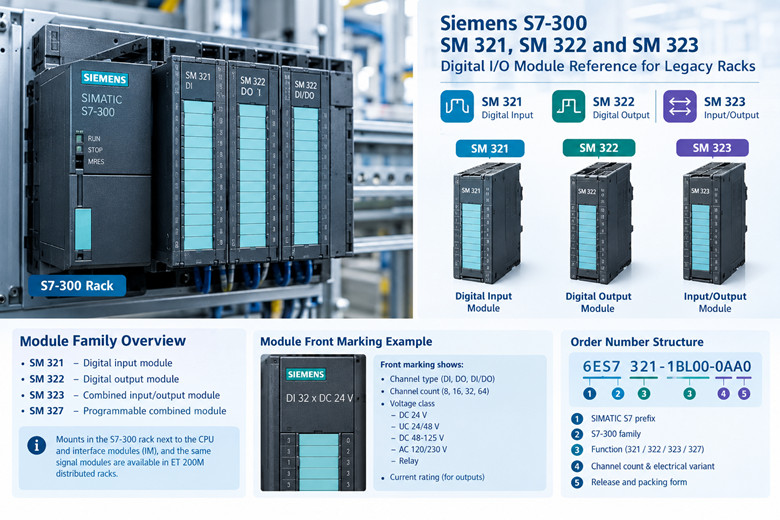

Siemens'in bu modüller için sipariş numaraları istikrarlı bir düzene sahiptir. Soldan sağa doğru okuyun.

· 6ES7, SIMATIC S7 ön ekidir.

· 3, S7-300 ailesini tanımlar.

· Sonraki rakam, işlevi gruplandırır: 321 dijital giriş, 322 dijital çıkış, 323 birleşik dijital giriş/çıkış, 327 programlanabilir birleşik giriş/çıkış.

· Aşağıdaki blok kanal sayısını ve elektriksel varyantı kodlar.

· Son tireden sonra gelen ek, sürüm ve paketleme durumunu belirtir; örneğin 0AA0.

Ön taraftaki modül işaretleri aynı bilgiyi sade bir dille ifade eder. Tipik bir metin "DI 32 x DC 24 V" veya "DO 16 x AC 120/230 V" şeklindedir. Önce kanal tipini (DI, DO veya DI/DO), sonra sayıyı (8, 16, 32, 64), üçüncü olarak voltaj sınıfını (DC 24 V, UC 24/48 V, DC 48-125 V, AC 120/230 V, röle), ardından da çıkışlar için akım değerini okuyun.

Varyant soneki önemlidir. Aynı kanal sayısı ve voltaj, normal, yüksek hızlı, izole ve teşhis amaçlı versiyonlarda bulunabilir. Ancak, bir varyantın özelliklerine dayanan bir rafta bunlar birbirinin yerine kullanılamaz.

Sipariş numaraları modülün yan tarafındaki tip plakasında basılıdır. Ön taraftaki işaretleme aşındığında, tip plakası yetkili kaynaktır. Okumak için modülü çekin. Modülü yalnızca ön etiketine bakarak tanımlamayın.

Sipariş numarasının son rakamları, teslimat ve paketleme formunu taşır. Aynı fonksiyona ve aynı elektriksel verilere sahip iki modül, farklı teslimat durumlarında olabilir. Birebir değişim için, tam parça mevcutsa sipariş numarasının tamamını eşleştirin. Tam parça mevcut değilse, fonksiyonu ve elektriksel verileri eşleştirin, ardından kablolamayı taşımadan önce modül veri kılavuzunda pin atamasını doğrulayın.

Kanal adresleri sipariş numarasının bir parçası değildir. Bunlar, STEP 7 donanım yapılandırmasında yuva tarafından atanır. Farklı bir yuvadaki aynı modül farklı adresler taşır. Modülü çıkarmadan önce adresleri kaydedin.

SM 321, dijital giriş ailesi

SM 321 modülleri, saha sinyallerini CPU'ya okur. Yüksek kanal sayısına sahip modüller 40 pinli ön konektörler kullanır. Küçük AC ve özel voltaj modülleri ise 20 pinli ön konektörler kullanır. Yedek parça sipariş etmeden önce modül üzerindeki sipariş numarasını okuyun.

· DI 64 x DC 24 V, seçilebilir akım çekme ve akım verme: 6ES7321-1BP00-0AA0.

· DI 32 x DC 24 V: 6ES7321-1BL00-0AA0.

· DI 16 x DC 24 V: 6ES7321-1BH02-0AA0.

· DI 16 x DC 24 V Yüksek Hızlı: 6ES7321-1BH10-0AA0.

· DI 16 x UC 24/48 V: 6ES7321-1CH00-0AA0.

· DI 16 x DC 48-125 V: 6ES7321-1CH20-0AA0.

· DI 16 x AC 120/230 V: 6ES7321-1FH00-0AA0.

· DI 8 x AC 120/230 V: 6ES7321-1FF01-0AA0.

· DI 8 x AC 120/230 V, izoleli: 6ES7321-1FF10-0AA0.

DC 24 V modülleri, yaygın olarak kullanılan girişlerdir. 32 kanallı modül olan 6ES7321-1BL00-0AA0, her biri 40 pine sahip iki ön konektörü işgal eder ve limit anahtarları, yakınlık sensörleri ve kuru kontaklardan oluşan yoğun bir alanı kapsar.

Yüksek Hızlı varyantı olan 6ES7321-1BH10-0AA0, standart 16 kanallı modülün karşılayamadığı giriş filtreleme ve kenar değerlendirmesi için mevcuttur. Standart modüldeki filtre süresi, kaydedeceği en kısa sinyali sınırlar. Bir uygulama hızlı darbeleri sayıyorsa veya kısa olayları yakalıyorsa, Yüksek Hızlı modül doğru parçadır ve standart modül onun yerine geçemez.

UC 24/48 V modülü, 6ES7321-1CH00-0AA0, 24 ila 48 volt aralığında AC veya DC akım kabul eder. Bu, karma sinyal ortamları için eski bir arayüz modülüdür. DC 48-125 V modülü, 6ES7321-1CH20-0AA0, daha yüksek DC kontrol voltajlarını kapsar. AC 120/230 V modülleri, 16 kanallı 6ES7321-1FH00-0AA0 ve 8 kanallı 6ES7321-1FF01-0AA0, doğrudan AC kontrol devrelerini okur. İzole edilmiş 8 kanallı AC varyantı, 6ES7321-1FF10-0AA0, referansı paylaşmaması gereken devreler için kanal izolasyonu ekler.

Giriş modüllerinin çıkış akımı değeri yoktur. Seçimi etkileyen faktörler voltaj sınıfı, kanal sayısı, filtre davranışı ve izolasyondur.

Giriş modülleri, uygun parçalar üzerindeki terminal kablolaması aracılığıyla hem alıcı hem de verici alan cihazlarını destekler. 64 kanallı DC 24 V modülü, 6ES7321-1BP00-0AA0, konektörde seçilebilir alıcı ve verici özelliklerini destekler. Diğer DC giriş modülleri, kendi sınıfları için ortak alan cihazı kablolamasını kabul eder ve referans kılavuzunda modül başına kablolama kuralı bulunur.

Yüksek Hızlı giriş modülü, kenarları daha kısa bir filtreyle değerlendirir ve standart modülün kaçırdığı darbeleri kaydedebilir. Standart bir parçaya güvenmeden önce, gerekli darbe genişliğini modül verileriyle karşılaştırarak doğrulayın.

Kablo uzunluğu ve kablo yönlendirmesi, gürültülü bir panelde giriş davranışını etkiler. Sinyal kablolarını sürücü ve kontaktör kablolarından ayrı tutun. Modül verilerindeki giriş eşiği ve filtre süresi, uzun veya gürültülü bir hattın kararlı bir sinyal sağlayıp sağlamayacağına karar verir.

Her giriş modülünün bir kanal grubu yapısı vardır. Grup, bir referansı paylaşan kanal sayısını belirler. Bir modül üzerindeki alan devrelerini birleştirmeden önce modül verilerindeki grup düzenini okuyun.

SM 322, dijital çıkış ailesi

SM 322 modülleri, CPU'dan gelen alan yüklerini sürer. Kanal başına akım ve grup başına toplam akım, bir modülün neyi anahtarlayabileceğini belirler. Röle modülünde DC yarı iletken eleman bulunmaz ve farklı bir yük sınıfını anahtarlar.

· DO 64 x DC 24 V / 0.3 A, kaynak: 6ES7322-1BP00-0AA0.

· DO 64 x DC 24 V / 0.3 A, sinking: 6ES7322-1BP50-0AA0.

· DO 32 x DC 24 V / 0.5 A: 6ES7322-1BL00-0AA0. Grup başına toplam 4 A, modül başına 16 A akım.

· DO 32 x AC 120/230 V / 1 A: 6ES7322-1FL00-0AA0.

· DO 16 x DC 24 V / 0.5 A: 6ES7322-1BH01-0AA0.

· DO 16 x DC 24 V / 0.5 A Yüksek Hızlı: 6ES7322-1BH10-0AA0.

· DO 16 x AC 120/230 V / 1 A: 6ES7322-1FH00-0AA0.

· DO 8 x ​​DC 24 V / 2 A: 6ES7322-1BF01-0AA0.

· 8 x DC 24 V / 0.5 A, teşhis kesintili: 6ES7322-8BF00-0AB0.

· 8 adet röle, AC 230 V / 5 A: 6ES7322-1HF10-0AA0.

· DO 8 x ​​DC 48-125 V / 1.5 A: 6ES7322-1CF00-0AA0.

· DO 8 x ​​AC 120/230 V / 2 A: 6ES7322-1FF01-0AA0.

32 kanallı DC modülü, 6ES7322-1BL00-0AA0, yoğun DC çıkışlı güçlü bir modüldür. Kanal başına 0,5 A, grup toplamı 4 A ve modül toplamı 16 A olarak derecelendirilmiştir. 64 kanallı modül, 6ES7322-1BP00-0AA0, aynı akım bütçesine iki kat daha fazla kanal sığdırmak için kanal başına 0,3 A'ya düşer. Aynı modülün yük akımını modüle geri döndüren versiyonu olan 6ES7322-1BP50-0AA0, akımı modüle beslemek yerine modüle geri döndürür.

Kaynak ve alıcı çıkışlar sadece kozmetik değildir. Kaynak çıkışı yüke pozitif voltaj sağlar. Alıcı çıkışı ise yükü aşağı çeker. Alan kablolaması ve ortak hatlar, panelin hangisine ihtiyaç duyduğunu belirler. Yanlış olanı sipariş ederseniz, modül kablolandığı gibi yükü çalıştıramaz.

8 kanallı DC 24 V / 2 A modülü, 6ES7322-1BF01-0AA0, ailenin en yüksek DC kanal başına akımını taşır. Standart modüllerin 0,5 A kanal değerini aşan kontaktörler, solenoidler ve küçük frenler için kullanın. Tanısal varyantı olan 6ES7322-8BF00-0AB0, CPU'nun bir arıza görmesi gereken devreler için kanal başına 0,5 A'de tanısal kesinti raporlaması ekler.

6ES7322-1HF10-0AA0 röle modülü, AC yükler, karışık AC/DC yükler ve gerçek izolasyon gerektiren devreler için tercih edilmesi gereken modüldür. Kontak başına 5 A akımla 230 V AC'yi anahtarlar. Röle kontakları anahtarlama döngüleriyle aşınır, bu nedenle döngü sayısı ve yük tipi rölenin ömrünü belirler.

48-125 V DC modülü (6ES7322-1CF00-0AA0) ve 1 A akımlı 6ES7322-1FH00-0AA0 ile 2 A akımlı 6ES7322-1FF01-0AA0 120/230 V AC modülleri, araya röle girmeden AC ve daha yüksek DC devrelerinin doğrudan kontrolünü sağlar.

Endüktif yükler, yarı iletken çıkışlarda dikkat gerektirir. Kontaktörler, solenoidler ve valfler, kapatma voltajında ​​ani bir yükselme oluşturur. Modül verileri, her çıkış modülü için anahtarlama kapasitesini ve ani akımı listeler. Kanal değerini aşan endüktif bir yük, zamanla yarı iletken çıkışı tahrip edebilir. Yük endüktif ve büyük olduğunda, araya giren bir röle veya röle çıkış modülü kullanın.

Modülün taşıyabileceği toplam akım, tamamen elektriksel bir sınır değil, termal bir sınırdır. 32 kanallı DC çıkış modülü, grup başına 4 A ve modül başına 16 A ile sınırlıdır. Yükü gruplara dağıtın, böylece hiçbir grup kendi sınırından fazla yük taşımasın. Modül verileri, grup sınırlarını belirtir.

Ampul yükleri ve kapasitif yükler, sabit nominal değerlerinden çok daha yüksek bir ani akım çekerler. Kapasitif bir yük bağlamadan önce her modülün anahtarlama kapasitesini okuyun. Röle çıkış modülü, aynı voltaj sınıfındaki bir yarı iletken modülden farklı yük tiplerini işler.

Çıkış modülleri kanallarını ortak gruplar halinde bir araya getirir. Grup sayısı ve grup başına kanal sayısı, ön konektördeki yük ortaklarının nasıl düzenleneceğini belirler. Saha kablolamasını, yedek modülün grup düzenine uygun hale getirin.

SM 323 birleşik modüller ve SM 327 programlanabilir modül

Birleştirilmiş modüller, giriş ve çıkışları tek bir modül üzerinde bir araya getirir. Bu sayede, raflarda yer kalmadığı durumlarda yer tasarrufu sağlanır.

· SM 323 DI 16 / DO 16 x DC 24 V / 0.5 A: 6ES7323-1BL00-0AA0.

· SM 323 DI 8 / DO 8 x ​​DC 24 V / 0.5 A: 6ES7323-1BH01-0AA0.

· SM 327 DI 8 / DO 8 x ​​DC 24 V / 0.5 A, programlanabilir: 6ES7327-1BH00-0AB0.

16/16 modülü, 6ES7323-1BL00-0AA0, yoğunlaştırılmış birleşik parçadır. Tek bir gövdede 16 adet DC 24 V giriş ve 16 adet DC 24 V / 0,5 A çıkış sunar. Giriş ve çıkış tarafları için 40 pinli ön konektörler kullanır.

8/8 modülü, 6ES7323-1BH01-0AA0, düşük giriş/çıkış kapasitesine ve sınırlı yuva alanına sahip raflar için tasarlanmış küçük, birleşik bir parçadır.

SM 327 programlanabilir modül, 6ES7327-1BH00-0AB0, 0,5 A çıkışlarla 24 V DC'de 8 giriş ve 8 çıkışa sahiptir. Programlanabilir olması, kanal davranışının donanımda sabitlenmek yerine projede ayarlanabileceği anlamına gelir. Daha önceki programlanabilir sinyal modülü serisine aittir. Değiştirirken ayrı bir parça olarak değerlendirin. Aynı kanal sayısına sahip standart bir SM 323, programlanabilir özelliğe sahip değildir.

Birleştirilmiş modüller yuva sayısını azaltır. Ayrıca rafın esnekliğini de azaltırlar: giriş tarafındaki bir arıza, çıkış tarafını da devre dışı bırakır ve kanal sayıları sabit çiftlerdir.

Değişimi belirleyen elektriksel gerçekler

Değiştirme kararı, yalnızca kanal sayısına değil, bir dizi somut elektriksel gerçeğe dayanarak verilir.

Gerilim sınıfı. Bir DC 24 V modülü, bir AC 120/230 V modülünün yerini alamaz. Giriş eşiği ve çıkış anahtarlama elemanı, belirtilen sınıf için üretilmiştir. AC modülleri AC'yi algılar ve anahtarlar; DC modülleri DC'yi algılar ve anahtarlar. UC 24/48 V giriş modülü, her ikisini de kabul eden bir istisnadır ve burada listelenen tek çapraz sınıf giriş parçasıdır.

Kanal başına ve grup başına akım. Çıkış modülleri kanal başına ve grup başına sınırlıdır. 32 kanallı DC çıkış modülü, kanal başına 0,5 A, grup başına 4 A ve modül başına 16 A limitiyle çalışır. Bunu 64 kanallı modül olan 6ES7322-1BP00-0AA0 ile değiştirmek, kanal başına değeri yarıya indirerek 0,3 A'ya düşürür ve toplam bütçeyi daraltır. 32 kanallı modülde çalışan bir yük, 64 kanallı modülün anahtarlayabileceğinden daha fazla olabilir. Sadece kanal sayısını değil, toplam grup akımını eşleştirin.

Besleme ve emme. Bunlar aynı kanal sayısı içindeki ayrı sipariş numaralarıdır. 64 kanallı DC çıkışı her iki biçimde de mevcuttur. Birine göre yapılmış kablolama, diğerinde yükü doğru şekilde sürmez.

İzolasyon. Kanal ve devre izolasyonunun gerekli olduğu yerlerde izole edilmiş giriş modülü (6ES7321-1FF10-0AA0) bulunur. İzolasyonun tasarımın bir parçası olduğu durumlarda, izole edilmemiş bir modül doğrudan bir alternatif değildir.

Filtre ve hız varyantı. Standart modüller ve Yüksek Hızlı modüller aynı kanal sayısına sahiptir. Standart modül, Yüksek Hızlı parça etrafında tasarlanmış bir uygulamanın zamanlama gereksinimlerini karşılamayacaktır. Değiştirmeden önce varyant sonekini belirleyin.

Ön konektör genişliği. Bu, sahada zaman kaybına neden olan bir değiştirme tuzağıdır. 40 pinli bir modül, 40 pinli bir ön konektöre ihtiyaç duyar. 20 pinli bir modül, 20 pinli bir ön konektöre ihtiyaç duyar. Konektör, saha kablolamasını taşır ve modülden ayrı bir parçadır. Bir modülü değiştirdiğinizde, ya mevcut ön konektörü yeniden kullanırsınız ya da kablolamayı taşırsınız. Eski konektörün yeni modüle uyup uymadığı, modül ailesine ve pin atamasına bağlıdır.

Yeni modül aynı sipariş numarasına sahipse veya aynı pin atamasına sahip eşdeğer bir modül ise ön konektörü yeniden kullanın. Pin ataması değiştiğinde, eski kablolama düzeni arızalı hale gelir. Kablolamayı yeni modülün pin tablosunu elinizde bulundurarak taşıyın. Görsel olarak benzer bir modülün, arızalı olanla aynı pin düzenine sahip olduğunu varsaymayın.

Raf genişliği ve yuvası. Bir modülün iki konektörü kapladığı durumlar dışında, tüm S7-300 sinyal modülleri tek genişliktedir. 64 kanallı ve 32 kanallı parçalar iki adet 40 pinli konektör kullanır. Raf konumunun konektörleri ve kablo yönlendirmesini taşıyabileceğini doğrulayın.

Arka panel iletişimi. Sinyal modülleri, arka panel veri yolu üzerinden CPU ile iletişim kurar. CPU, atanan adresler aracılığıyla modülü okur ve yazar. Aynı tipteki yedek bir modül aynı iletişim yöntemini kullanır ve program değişikliği gerektirmez. Farklı bir modül tipi, veri düzenini değiştirebilir ve yapılandırma değişikliği gerektirebilir.

Yük gerilimi beslemesi. DC çıkış modülleri, modül terminallerinde bir yük gerilimi beslemesine ihtiyaç duyar. Modül verileri, her parça için nominal yük gerilimi aralığını belirtir. Bir yedek parçayı çalıştırmadan önce panel beslemesinin bu aralıkta olduğundan emin olun. AC çıkış modülleri, yük gerilimini alan devresinden alır.

Potansiyel ayrım. Alan tarafı ile arka panel veri yolu arasındaki izolasyon, modül başına belirtilen bir değerdir. Tasarım bu ayrımı gerektiriyorsa, buna uygun bir değer sağlayın. Kanal-kanal veya alan-veri yolu ayrımı gerektiğinde, izole giriş modülü olan 6ES7321-1FF10-0AA0 tercih edilmelidir.

Modül tanılaması. Bazı modüller, modül düzeyinde tanılama bilgilerini CPU'ya iletirken, bazıları iletmez. 6ES7322-8BF00-0AB0 tanılama çıkış modülü, modül ve kanal düzeyinde raporlama yapar. Standart bir modül bunu yapmaz. Program modülden tanılama verilerini okuyorsa, değiştirilen modülün de aynı tanılama özelliğini desteklemesi gerekir.

İşaretleme aşındığında doğru yedek parçayı belirlemek

Uzun yıllar boyunca sıcak bir panelde çalışan modüllerde ön kısımdaki işaretlerin aşınması yaygındır. Kimliği iki kaynak kesinleştiriyor.

Modülün yan tarafındaki etiket üzerinde sipariş numarasının tamamı yazılıdır. Modülü çıkarın ve etiketi okuyun. Etiket üzerindeki sipariş numarası, sipariş vermeniz gereken sipariş numarasıdır. Sipariş numaraları ön etiket ve etiket üzerindeki bilgiler arasında değişmez.

7. ADIM donanım yapılandırması, CPU'nun gördüğü şekilde modül kimliğini taşır. Projeyi açın, rafı seçin ve yuvayı okuyun. Donanım kataloğu, her yuva için sipariş numarasını ve modül tipini saklar. Fiziksel modül ile yapılandırılmış yuva uyuşmadığında, CPU modül uyumsuzluğu bildirir. Yuva üzerindeki yapılandırılmış sipariş numarasını okuyun ve fiziksel tip plakasıyla eşleştirin.

7. adımda yer alan yuva size kanal adreslerini de gösterir. Modülü çıkarmadan önce adres aralığını kaydedin. Adresler yuvada kalır, bu nedenle aynı modül tipiyle değiştirme işlemi programda adres değişikliği gerektirmez.

Tip plakası da okunamıyorsa, davranıştan yola çıkın. Terminalleri sayın. Ön konektör kablolarını okuyun. Saha terminallerindeki voltaj sınıfını eşleştirin. Kanal sayısını saha cihazlarıyla eşleştirin. Ardından uygun sipariş numarasını seçin ve STEP 7 yuvasıyla karşılaştırarak doğrulayın.

Pin atamaları için modül veri kılavuzunu okuyun. Siemens sipariş numarası 6ES7398-8FA10-8BA0, belge A5E00105505 olan S7-300 Otomasyon Sistemi Modül Veri referansı, pin tablolarını kapsamaktadır. 05/2022'ye kadar olan sürümler mevcuttur. Raftaki modül nesline uygun sürümü kullanın.

Bu modülleri temin etmek için, Siemens otomasyon yedek parçaları Eski sinyal modülü serisini kapsar. Daha geniş raf donanımı için, PLC donanımı Bitişik parçaları kapsar. Yukarıdaki modül verileri, bir bakım mühendisinin panelde okuduğu referansla aynıdır.

SSS

SM 321 DI 16 x DC 24 V modülünü DI 32 x DC 24 V modülüyle değiştirebilir miyim?

Doğrudan bir değişim söz konusu değil. Kanal sayısı, adresler ve konektör genişliği farklı olabilir. 16 kanallı modül 20 pinli bir konektör kullanırken, 32 kanallı parça 40 pinli bir konektör kullanabilir. Önce sipariş numarasını eşleştirin, ardından adresleri ve konektörü doğrulayın.

Bir sinking modülünün kurulu olduğu yerde bir sourcing çıkış modülü kullanabilir miyim?

Hayır. Yük yolu tersine çevrilmiştir. Saha kablolaması ve yük ortak noktaları tek yön için tasarlanmıştır. Sipariş numarasına göre eşleşen aynı kaynak veya alıcı formunu kullanın.

64 kanallı DI veya DO modülü, 32 kanallı modülle aynı yuvaya sığar mı?

Fiziksel olarak aynı genişliği kaplayabilir, ancak iki adet 40 pinli ön konektöre ihtiyaç duyar. Değişime başlamadan önce raf kablolamasını ve kablo yönlendirmesini doğrulayın.

6ES7322-1BH01-0AA0 kodlu ürün mevcut değilse, onun yerine ne kullanılabilir?

Sipariş numarasını ve tip plakasını okuyun. Ardından voltaj sınıfını, kanal sayısını, kanal başına akımı, kaynak veya alıcıyı ve konektör genişliğini eşleştirin. 0,5 A'de 16 kanallı DC 24 V çıkışın, Yüksek Hızlı parça da dahil olmak üzere ilgili varyantları vardır ve davranışları özdeş değildir. Yalnızca kanal sayısına göre ikame yapmayın.

Röle çıkış modülü, DC yarı iletken çıkış modülünün yerini alabilir mi?

Birçok DC yük için, evet, röle kontak değerleri ve anahtarlama döngüsü bütçesi dahilinde. Burada listelenen modüldeki röle, kontak başına 5 A'de 230 V AC olarak derecelendirilmiştir. Röle kontakları döngülerle aşınır, bu nedenle seçmeden önce anahtarlama frekansını hesaplayın. Hızlı DC anahtarlama için, yarı iletken modül doğru parçadır.

Aynı sipariş numarasına sahip bir modülü değiştirdiğimde programı değiştirmem gerekiyor mu?

Hayır. Adresler yuva ile birlikte kalır. Aynı siparişteki bir yedek parça için adres değişikliğine gerek yoktur. Ön konektör kablolarını pin atamasıyla eşleşecek şekilde tutun.

6ES7322-8BF00-0AB0 numaralı cihazda yapılan teşhis kesintisi bana ne sonuç veriyor?

Modül ve kanal tanılama bilgileri CPU'ya iletilir. Program bu tanılama bilgilerini değerlendirirse, bu bilgilere sahip olmayan standart bir modül onun yerine geçemez. CPU modülü görür ancak programın beklediği tanılama bilgilerini görmez.

Bu modüller ne kadar süreyle kullanıma açık olacak?

Siemens, S7-300 ve ET 200M serilerinin 2033 yılına kadar temin edilebileceğini belirtiyor. Bu, üreticinin resmi görüşü. Ancak pratikte, bireysel sipariş sayıları zamanla azalıyor; bu nedenle tam olarak doğru parçayı seçmek önem taşıyor.

Kablolamayı taşımadan önce bir modülün pin atama şemasını nerede bulabilirim?

S7-300 Otomasyon Sistemi Modülü Veri referansı, 6ES7398-8FA10-8BA0, belge A5E00105505. Modül nesline uygun sürümü okuyun. Kılavuzdaki pin tablosu, konektör kablolamasını belirler.

SM 327, daha fazla kanala sahip SM 323 ile aynı mı?

Hayır. SM 327 programlanabilir bir modüldür. Kanal davranışı projede ayarlanır. SM 323 ise sabit fonksiyonlu birleşik giriş/çıkış modülüdür. Sipariş numarasını eşleştirin.

Etiketi silinmiş bir modülü 16 kanallı bir modülden 32 kanallı bir modülden nasıl ayırt edebilirim?

Ön bağlantı pimlerini sayın. 20 pimli bir bağlantı, küçük modül sınıflarında daha düşük kanal sayısına işaret eder. 40 pimli bir bağlantı, parçaya bağlı olarak 16 veya 32 kanala işaret eder. Ardından tip plakasını okuyun ve STEP 7 yuvasıyla karşılaştırarak doğrulayın.

Aynı rack ünitesinde 40 pinli ve 20 pinli modülleri birlikte kullanabilir miyim?

Evet. Raf, farklı genişliklerde ve konektör boyutlarında modüller taşır. Her modülün kendi ön konektörü ve kendi pin ataması vardır. Raf konumu ve adres aralığı, onu programa bağlayan unsurlardır.

Yapılandırılmış bir yuvaya farklı bir sipariş numarasına sahip bir modül takarsam ne olur?

CPU, fiziksel modülü yapılandırılmış tip ile karşılaştırır. Uyumsuzluk durumunda, CPU modül uyumsuzluğu veya yapılandırma hatası bildirir. Yuva çalışma moduna geçmeyebilir. STEP 7 yuvasındaki yapılandırılmış sipariş numarasını eşleştirin.

Modül siparişi vermek için ön bağlantı noktasına ihtiyacım var mı?

Ön bağlantı ayrı bir parçadır. Yedek modül sipariş ederken, mevcut bağlantının uyumlu olup olmadığını doğrulayın. Pin ataması farklıysa, yeni modülle eşleşen bağlantıyı sipariş edin ve pin tablosunu elinizde bulundurarak kablolamayı yeniden düzenleyin.

8 kanallı ve 16 kanallı parçalar arasında AC 120/230 V modülleri birbirinin yerine kullanılabilir mi?

Hayır. Kanal sayısı ve konektör genişliği bakımından farklılık gösterirler. Sipariş numarasını eşleştirin ve pin tablosuna göre saha kablolamasını doğrulayın.

---------------------------------------------------------
