Kimsenin Bahsetmediği Sorun

Bentley Nevada 3500 yaygın arıza giderme işlemi, fabrika teknisyenlerinin gece uykusunu kaçırıyor. Suudi Aramco gaz işleme tesisinde veya Körfez Kıyısı'ndaki bir BAE rafinerisinde vardiyadasınız ve her şeyin stabil olduğunu düşündüğünüz anda o 3500 numaralı raf kanal arızaları vermeye başlıyor. Prox prob aşınması doğruluğu öldürüyor. Güç kaynağı modülleri yük altında devre dışı kalıyor. Yazılım yapılandırma hataları, tüm makine koruma sistemi devre kesme zincirini devre dışı bırakıyor. Herhangi bir ciddi endüstriyel ortamda Bently Nevada ekipmanı kullanıyorsanız, bu altı arızadan en az biri rafınızda zaten meydana gelmiştir - ve eğer meydana gelmediyse, meydana geldiği gün tam olarak ne yapacağınızı bilmeniz gerekir.

Bu kılavuz, en sık görülen altı 3500 modül arızasını ele almaktadır: bunların nedenleri, nasıl teşhis edileceği ve ilk seferde nasıl doğru şekilde onarılacağı. Özellikle 3500/22 Geçici Veri Arayüzü, 3500/40 Makine Koruma Monitörü ve 3500/15 Güç Kaynağı modüllerine odaklanıyoruz çünkü bu üç modül, Orta Doğu ve Kuzey Amerika'daki petrol ve gaz, petrokimya ve türbin uygulamalarında arıza çağrılarının büyük çoğunluğunu oluşturmaktadır.

Bentley Nevada 3500 Sistemi Nedir?

Bently Nevada 3500, türbinlerin, kompresörlerin, pompaların ve diğer döner ekipmanların sürekli çevrimiçi izlenmesi için tasarlanmış, rafa monte edilen bir makine koruma sistemidir. Basit alarm ünitelerinin aksine, 3500 tek bir mimaride hem koruma (devre dışı bırakma fonksiyonları) hem de izleme (trend verileri, dalga formu yakalama) işlevlerini sunar.

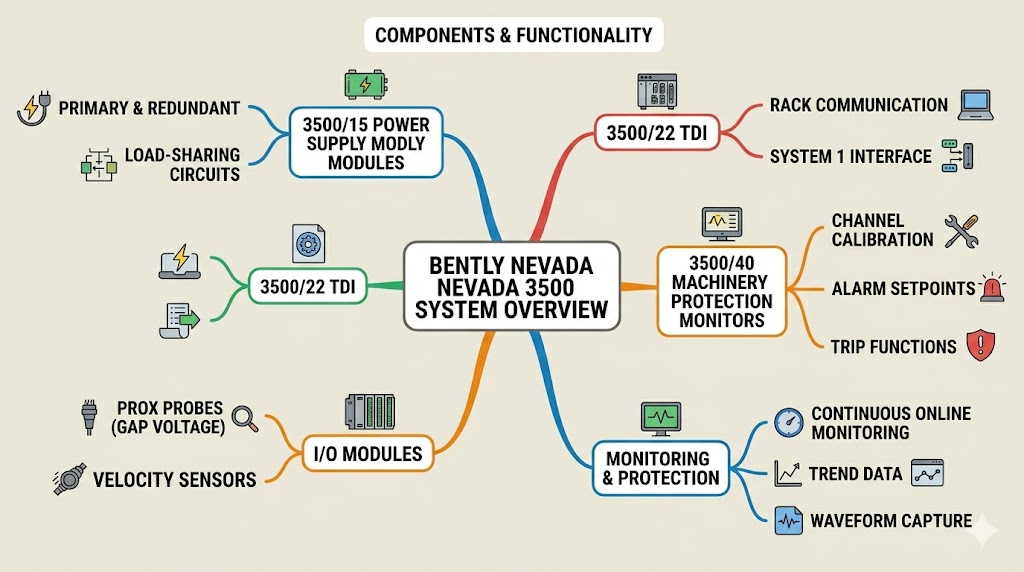

Tipik bir 3500 serisi raf şunları alabilir:

· 3500/15 Güç Kaynağı Modülleri (birincil ve yedek)

· İletişim için 3500/22 Geçici Veri Arayüzü (TDI)

· 3500/40 (veya 3500/44, 3500/45) Belirli kanal sayısına sahip Makine Koruma Monitörleri

· Prox probları, hız sensörleri ve ROTA (Döner Termal Analiz Cihazı) girişleri için çeşitli I/O modülleri.

Raf, Ethernet veya seri bağlantı üzerinden bir ana sistemle iletişim kurar ve 3500 yazılımı (System 1 veya 3500 Fleet yazılımı) yapılandırma, alarm yönlendirme ve veri kaydını yönetir.

Sorun şu: Bu raftaki herhangi bir modül arızalandığında veya düzgün çalışmadığında, asıl neden neredeyse hiçbir zaman açıkça belli olmaz ve çözüm, modüllerin nasıl etkileşimde bulunduğunu anlamayı gerektirir.

Bentley Nevada 3500'deki En Yaygın 6 Fay Hattı

Arıza 1: Prox Probu Aşınması ve Kanal Arızaları

Belirtiler: 3500/40 monitörde aralıklı olarak kanal arıza LED'lerinin yanması. Makinede herhangi bir olay yaşanmadan alarmın tetiklenmesi. Haftalar boyunca değişen hatalı kanal okumaları.

Sebep: Prox prob (indüktif girdap akımı) sensörlerinin sınırlı bir ömrü vardır. Prob ucu şaftın çıkış yüzeyine sürtünür, kalibrasyon aralığı değişir ve aralık voltajı yapılandırılmış aralığı aştığında 3500 kanalı arıza durumuna geçer. Gaz türbini yatak muhafazaları gibi yüksek sıcaklık ortamlarında prob ömrü önemli ölçüde azalır.

Çözüm: 3500 Fleet yazılımında kanal aralığı voltajını kontrol edin — her kanal volt cinsinden bir aralık voltajı gösterir. Sağlıklı bir okuma, kalibre edilmiş değerin ±2V aralığında olmalıdır. Eğer sapma varsa, probu değiştirin. Yeni bir probun kalibrasyonu, makinenin çevrimdışı ve şaftın ortalanmış olmasını gerektirir. Servise geri dönmeden önce yeni aralık voltajını kaydedin.

Bölgesel not: Suudi Arabistan petrol ve doğalgaz tesislerinde, yüksek titreşimli turbo makinelerde prob değiştirme döngüleri 12-18 ay sürmektedir. Birleşik Arap Emirlikleri rafineri operatörleri, kompresör odalarındaki daha yüksek ortam sıcaklıkları nedeniyle daha kısa döngüler (9-14 ay) bildirmektedir.

---

Arıza 2: Makine Koruma Sistemi (MPS) Beklenmedik Şekilde Devre Dışı Kaldı

Belirtiler: 3500 numaralı raf beklenmedik bir şekilde makineyi devre dışı bırakıyor. Devre dışı bırakma nedeni olay günlüğünde görünüyor ancak alarm, makinenin durumuna orantısız görünüyor.

Sebep: Yanlış alarm ayar noktaları. Sık yapılan bir hata: alarm seviyelerinin tetikleme ayar noktasına çok yakın ayarlanması veya tetikleme rölesi yapılandırmasının (normalde açık vs. normalde kapalı) ana bilgisayar mantığıyla uyuşmaması. Başka bir sebep: çevrimiçi çalışma sırasında test fonksiyonunun yanlışlıkla etkinleştirilmesi ve gerçek bir tetiklemenin başlatılması.

Çözüm: Sistem 1'deki 3500/22 yapılandırmasını gözden geçirin. Alarm ve devre kesme ayar noktalarını orijinal makine satıcısının spesifikasyonlarıyla karşılaştırın. Röle çıkış yapılandırmasını kontrol edin — 3500/22, alarm veya devre kesme fonksiyonlarına eşlenebilen röle çıkışlarına sahiptir. Devre kesme bir test fonksiyonu tarafından tetiklendiyse, sistemi sıfırlayın ve test zaman damgası için olay günlüğünü inceleyin. Test fonksiyonlarını her zaman makine önceden kararlaştırılmış bir durumdayken ve ana operatör bilgilendirilmiş olarak gerçekleştirin.

---

Arıza 3: Raf İletişim Hataları

Belirtiler: 3500/22 iletişim hatası gösterir veya ana sistem raf ile bağlantısını kaybeder. 3500/22 üzerindeki LED sürekli kırmızı veya sarı renkte yanabilir.

Sebep: 3500/22 ile ana bilgisayar arasındaki Ethernet veya seri bağlantı kesildi veya dahili raf iletişimi (şerit kablo veya arka panel) bozuldu. Ayrıca, birden fazla raf ağa bağlıysa ve IP adresi çakışması meydana gelirse 3500/22 iletişimini kaybedebilir.

Çözüm: Öncelikle fiziksel bağlantıları kontrol edin — Ethernet kablosunun takılı olup olmadığını, seri kablonun bütünlüğünü kontrol edin. 3500/22 IP adresini ana bilgisayar yapılandırmasıyla karşılaştırın. Tüm rafın güç döngüsü (3500/15 modüllerinin gücünü kesip tekrar takmak) genellikle iletişimi geri yükler. 3500/22'nin kendisi arızalıysa, değiştirilmeli ve doğru raf adresi ve kanal yapılandırmasıyla yeniden yapılandırılmalıdır. Herhangi bir modülü değiştirmeden önce her zaman 3500 yapılandırmasının yedeğini alın (Sistem 1 aracılığıyla).

---

Arıza 4: Kanal Kalibrasyon Kayması

Belirtiler: Daha önce doğru okuma yapan bir kanal, artık beklenen değerlerden sürekli bir sapma gösteriyor. Makine sağlıklı durumda ancak 3500 numaralı kanal bir uyarı veya alarm veriyor.

Sebep: 3500/40 monitör, yazılım tabanlı kanal kalibrasyonu kullanır. Zamanla, özellikle yıllarca ürün yazılımı güncellemesi yapılmadan çalışan monitörlerde kalibrasyon sabitleri kayabilir. Bu sorun, yüksek titreşim veya sıcaklık dalgalanmalarının olduğu ortamlarda daha da kötüleşir.

Çözüm: 3500 Fleet yazılım kalibrasyon sihirbazını kullanarak kanal kalibrasyonu gerçekleştirin. Bu, bilinen bir kalibrasyon sinyal kaynağı gerektirir (sensörün nominal aralığını verebilen bir kalibratör - yakınlık sensörleri için tipik olarak 200 mV/mil). Ekrandaki sihirbazı takip edin, kalibrasyonu monitöre kaydedin ve kanal okumasını doğrulayın. Yeniden kalibrasyondan sonra sapma devam ederse, monitör modülü arızalı olabilir ve değiştirilmelidir.

---

Arıza 5: Güç Kaynağı Arızaları

Belirtiler: 3500/15 modülünde arıza LED'i yanar veya tüm raf tamamen karanlığa gömülür. Arıza durumunda yedek güç kaynağı sorunsuz bir şekilde devreye girmez.

Sebep: 3500/15 bir anahtarlamalı güç kaynağıdır. Şebeke elektriğinin kararsız olduğu veya önemli elektriksel gürültünün bulunduğu ortamlarda (büyük motorların veya değişken frekanslı sürücülerin yakınında yaygındır), güç kaynağı arızalanabilir. Eski 3500/15 ünitelerindeki eskiyen kapasitörler yaygın bir arıza noktasıdır. Yedek güç kaynağı yükü devralamazsa, sorun genellikle güç dağıtım kablolarında veya güç kaynağının yük paylaşım devresindedir.

Çözüm: Arızalı 3500/15 ünitesini sağlam olduğu bilinen bir üniteyle değiştirin. Değiştirmeden önce, modül varyantına bağlı olarak nominal 24V DC veya 115/230V AC olan besleme terminallerindeki giriş voltajını doğrulayın. Değiştirme işleminden sonra, yeni besleme ünitesinde hemen yeşil bir LED yanmalıdır. Birincil besleme ünitesini geçici olarak çıkararak yedek besleme ünitesini test edin; rafın çalışmaya devam etmesi ve olay günlüğünün geçişi kaydetmesi gerekir. Yedek besleme ünitesi devreye girmezse, iki 3500/15 modülü arasındaki yük paylaşım kablolarını kontrol edin.

---

Hata 6: Yazılım Yapılandırma Hataları

Belirtiler: Kanallar yanlış girişlere eşleniyor. Alarmlar aktif olmayan kanallarda tetikleniyor. 3500/22 doğru verileri gösteriyor ancak ana sistem hatalı veriler alıyor. Raf, bağımsız modda doğru çalışıyor ancak tesis DCS'sine entegre edildiğinde arızalanıyor.

Sebep: Firmware güncellemesi, modül değişimi veya Sistem 1 proje dosyasında yapılan değişiklik sonrasında oluşan yapılandırma hataları. 3500 mimarisi, kanal yapılandırmasını merkezi olarak değil, her monitör modülünde saklar; bu nedenle, doğru yapılandırma dosyasını yüklemeden bir 3500/40'ı değiştirmek, boş veya yanlış bağlanmış bir monitöre neden olur. Bir diğer yaygın hata: Prox probunu farklı bir modelle değiştirdikten sonra yanlış kanal normalizasyonu (ölçeklendirme).

Düzeltme: Herhangi bir modül değişiminden önce her zaman tüm raf yapılandırmasının yedeğini alın (Sistem 1 → Farklı Kaydet). Bir monitörü değiştirirken, mevcut yapılandırmayı çekmek için "Monitörden Yükle" işlevini kullanın, ardından bunu yeni modüle uygulayın. Bir DCS veya SCADA ana bilgisayarıyla entegrasyon için, Modbus kayıt haritasının veya Ethernet/IP açık mesaj yapılandırmasının 3500 kanal düzeniyle eşleştiğini doğrulayın. Bayt sırasındaki uyumsuzluk (büyük endian vs. küçük endian), Modbus entegrasyonlarında sık karşılaşılan bir sorundur.

Bentley Nevada 3500 mü yoksa 3300 mü: Hangi sistemi kullanmalısınız?

Özellik | Bentley Nevada 3500 | Bentley Nevada 3300

Mimari | Raf tipi, modüler | Raf tipi, modüler

Kanal Yoğunluğu | Monitör modülü başına 16 kanala kadar | Modül başına 8 kanala kadar

İletişim | Ethernet, Modbus, seri | Seri, sınırlı Ethernet

Koruma Yeteneği | Tam seyahat ve izleme | Öncelikle izleme

Ürün Yazılımı Güncellemeleri | Sahada Yükseltilebilir | Sınırlı

Yedek Güç Kaynağı | Evet (3500/15) | İsteğe Bağlı

Tipik Uygulama Alanları | Türbinler, kompresörler, kritik makineler | Pompalar, fanlar, genel amaçlı izleme

Fiyat Aralığı (kullanılmış) | Daha Yüksek | Daha Düşük

Bölgesel Bulunabilirlik | Orta Doğu dağıtımcılarında yaygın olarak stokta | Kuzey Amerika'da daha yaygın

Öneri: Makine koruması (devre dışı bırakma fonksiyonu) gerektiren tüm uygulamalarda, özellikle petrol ve gaz sektöründeki türbinler, kompresörler ve büyük pistonlu makinelerde 3500 modelini kullanın. Devre dışı bırakma fonksiyonunun tamamının ayrı bir koruma sistemi tarafından sağlandığı yardımcı izleme uygulamalarında ise 3300 modelini kullanın. Suudi Arabistan ve BAE'de 3500 modeli yeni kurulumlar için standarttır; 3300 üniteleri genellikle eski tesislerde veya ikincil izleme görevlerinde bulunur.

---

Bölgesel Notlar: Bu Fay Hatlarının En Şiddetli Etki Gösterdiği Yerler

Suudi Arabistan (Saudi Aramco, SABIC): Servis çağrılarının büyük çoğunluğunu prox prob aşınması ve MPS arızaları oluşturmaktadır. Suudi Arabistan tesislerinde gaz enjeksiyon kompresörlerinde çok yüksek kullanım oranlarında 3500 raf çalıştırılmaktadır. Ayrıca, sert iç iklim (yüksek sıcaklıklar, kum girişi) nedeniyle güç kaynağı arızaları da yaygındır.

BAE (ADNOC, Dubai rafinerileri): En sık bildirilen sorun, kıyı tesislerinde deniz suyu soğutmasının yoğuşmaya neden olduğu hızlı sıcaklık değişimlerinden kaynaklanan kanal kalibrasyon kaymasıdır. Ayrıca, birden fazla DCS platformuyla ağ entegrasyonunun karmaşıklığı nedeniyle 3500/22 iletişim hataları da sık görülmektedir.

ABD Körfez Kıyısı: Yazılım yapılandırma hataları, üçüncü taraf entegratörlerin yüksek sayısı ve bakım çalışmaları sırasında sık sık yapılan modül değişimleri nedeniyle arıza listesinin başında yer alıyor. Kombine çevrim santrallerindeki geniş gaz türbini kurulu tabanı nedeniyle, ROTA ile ilgili arızalar (3500/45 modüllerindeki dönen termal analizör girişleri) burada daha yaygın.

---

SSS

S: Bently Nevada 3500 sisteminde prox probları ne sıklıkla değiştirilmelidir?

A: Tipik prob değiştirme aralıkları, uygulamaya bağlı olarak 12-24 ay arasındadır. Yüksek sıcaklık ve yüksek titreşimli ortamlarda (gaz türbinleri, kompresörler) değiştirme süresi daha kısadır. Değiştirme işleminden sonra her zaman voltaj aralığını kontrol edin ve yeni temel voltajı belgeleyin.

S: Makineyi devre dışı bırakmadan 3500/40 monitörü değiştirebilir miyim?

A: İzleme modülü, değiştirilen kanalın aktif bir arıza durumunda olmaması ve yedek korumanın (yapılandırılmışsa) sağlıklı olması koşuluyla, makine çalışırken değiştirilebilir. Ancak, değiştirilen monitörün kurulumdan önce doğru kanal ayarlarıyla önceden yapılandırılması gerekir. Kanalı aktif olarak alarm durumundayken asla bir monitörü çıkarmayın.

S: 3500/22 cihazının ana bilgisayarla iletişimini kaybetmesine ne sebep olur?

A: En yaygın nedenler fiziksel bağlantı arızası (Ethernet kablosu, seri kablo), ağa bağlı bir rafta IP adresi çakışması veya özellikle 3500/22'yi etkileyen güç kaynağı sorunlarıdır. Rafın güç döngüsü genellikle iletişimi geri yükler. Eğer 3500/22'nin kendisi arızalıysa, değiştirilmeli ve yeniden yapılandırılmalıdır.

S: 3500 model rack cihazım beklenmedik bir şekilde sürekli devre dışı kalıyor. En olası sebep nedir?

A: Öncelikle alarm ayar noktalarını kontrol edin. Alarm seviyeleri tetikleme ayar noktalarına çok yakın ayarlanmışsa, normal çalışma titreşimi tetikleme yapabilir. Ayrıca röle çıkış yapılandırmasının ana sistemin beklenen mantığıyla (normalde açık veya normalde kapalı) eşleştiğini doğrulayın. Olay günlüğünü inceleyin; tetikleme olayının tam kanalını, değerini ve zaman damgasını kaydedecektir.

S: 3500/15 model güç kaynağımın arızalı olup olmadığını nasıl anlarım?

A: Arızalanan bir 3500/15 genellikle tamamen arızalanmadan önce bir arıza LED'i (sarı veya kırmızı) gösterir. Ayrıca, şebeke besleme kesintileriyle aynı zamana denk gelen aralıklı iletişim kesintileri veya kanal arızaları da fark edebilirsiniz. Arıza LED'inin ilk belirtisinde değiştirin; tamamen arızalanmasını beklemeyin, çünkü arızalı bir yedek güç kaynağına sahip ölü bir birincil ünite tüm rafı çevrimdışı bırakacaktır.

S: Bentley Nevada 3500 hâlâ piyasada olan bir ürün mü?

A: Bently Nevada, 3500 sistemini satmaya ve desteklemeye devam ediyor, ancak ürün yelpazesi daha yeni platformlarla desteklendi. 3500, petrol ve gaz, enerji üretimi ve petrokimya endüstrilerinde kritik makine koruması için dünya çapında standart olmaya devam ediyor. Bununla birlikte, bazı eski modüller (özellikle eski 3500/22 varyantları) kullanım ömrünün sonuna ulaşmıştır; mevcut bulunabilirlik için Honeywell (Bently Nevada'nın ana şirketi) ile iletişime geçin.

---
